本文档详细介绍了HCIP实验中实现BGP协议配置的过程，包括OSPF内部路由协议的开启，AS间的地址规划，BGP联邦与反射器的设置，以及汇总路由和GRE隧道的运用，以确保网络中所有环回地址能够互相通信。通过地址宣告、下一跳修改和路由聚合等策略，避免了环路并减少了路由条目。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

HCIP学习

文章目录

前言
实验要求
分析规划
配置

前言

HCIP实验第十一天实验作业 BGP-2

实验要求

1、AS 1存在两个环回，一个地址为192.168.1.0 24 该地址不能在任何协议中宣告。

AS 3存在两个环回，一个地址为192.168.2.0 24 该地址不能在任何协议中宣告

最终要求这两个环回可以互相通讯

AS 1的另一个环回为10.1.1.0 24

AS 3的另一个环回为10.1.2.0 24

2、整个AS2的IP地址为172.16.0.0 合理划分

3、AS间的骨干链路IP地址随意定制

4、使用BGP协议让整个网络所有设备的环回可以相互访问

5、减少条目数量，避免环路出现

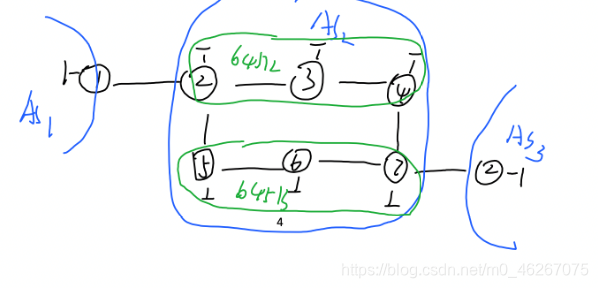

在这里插入图片描述

分析规划

地址规划根据内部的IGP

开启BGP前需要开启IGP

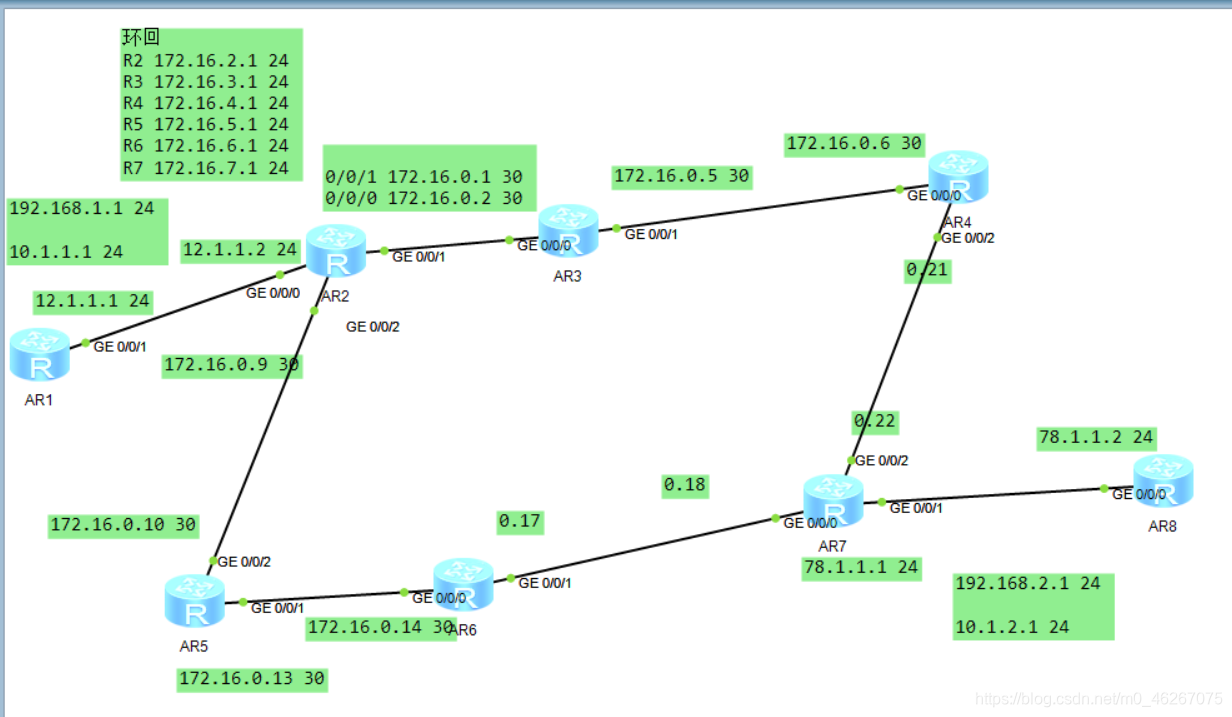

在这里插入图片描述

配置

1、根据题目要求配置所有环回和接口

2、开启OSPF协议

[r2]ospf
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

3、开启BGP协议和联邦

[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2

[r2]bgp 64512
[r2-bgp]peer 12.1.1.1 as
[r2-bgp]peer 12.1.1.1 as-number 1
[r2]bgp 64512
[r2-bgp]confederation id 2
[r2-bgp]confederation peer-as 64513
[r2-bgp]
[r2-bgp]
[r2-bgp]peer 172.16.3.1 as-number 64512
[r2-bgp]peer 172.16.3.1 connect-interface LoopBack 0
[r2-bgp]peer 172.16.5.1 as-number 64513
[r2-bgp]peer 172.16.5.1 connect-interface LoopBack 0
[r2-bgp]peer 172.16.5.1 ebgp-max-hop

[r3]bgp 64512
[r3-bgp]confederation id 2
[r3-bgp]peer 172.16.2.1 as-number 64512
[r3-bgp]peer 172.16.2.1 connect-interface LoopBack 0
[r3-bgp]peer 172.16.4.1 as-number 64512
[r3-bgp]peer 172.16.4.1 connect-interface LoopBack 0

[r4]bgp 64512
[r4-bgp]confederation id 2
[r4-bgp]confederation peer-as 64513
[r4-bgp]peer 172.16.3.1 as-number 64512
[r4-bgp]peer 172.16.3.1 connect-interface LoopBack  0
[r4-bgp]peer 172.16.7.1 as-number 64513
[r4-bgp]peer 172.16.7.1 connect-interface LoopBack 0
[r4-bgp]peer 172.16.7.1 ebgp-max-hop

[r5]BGP 64513
[r5-bgp]router-id 5.5.5.5
[r5-bgp]confederation id 2
[r5-bgp]confederation peer-as 64512
[r5-bgp]peer 172.16.2.1 as-number 64512
[r5-bgp]peer 172.16.2.1 connect-interface LoopBack 0
[r5-bgp]peer 172.16.2.1 ebgp-max-hop
[r5-bgp]
[r5-bgp]peer 172.16.6.1 as-number 64513
[r5-bgp]peer 172.16.6.1 connect-interface LoopBack 0

[r6]bgp 64513
[r6-bgp]router-id 6.6.6.6
[r6-bgp]confederation id 2
[r6-bgp]peer 172.16.5.1 as-number 64513
[r6-bgp]peer 172.16.5.1 connect-interface LoopBack 0
[r6-bgp]peer 172.16.7.1 as-number 64513
[r6-bgp]peer 172.16.7.1 connect-interface LoopBack 0

[r7]bgp 64513
[r7-bgp]router-id 7.7.7.7
[r7-bgp]confederation id 2
[r7-bgp]confederation peer-as 64512
[r7-bgp]peer 172.16.4.1 as-number 64512
[r7-bgp]peer 172.16.4.1 connect-interface l0
[r7-bgp]peer 172.16.4.1 ebgp-max-hop

[r7-bgp]peer 172.16.6.1 as-number 64513
[r7-bgp]peer 172.16.6.1 connect-interface LoopBack 0
[r7-bgp]peer 78.1.1.2 as-number 3
[r7-bgp]

[r8]bgp 3
[r8-bgp]peer 78.1.1.1 as-
[r8-bgp]peer 78.1.1.1 as-number 2

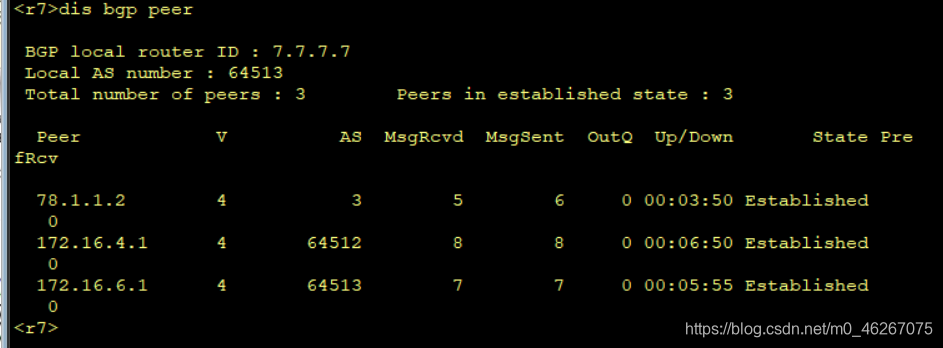

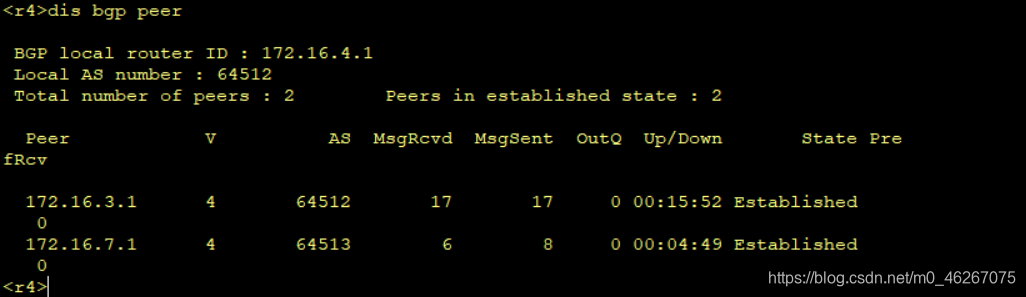

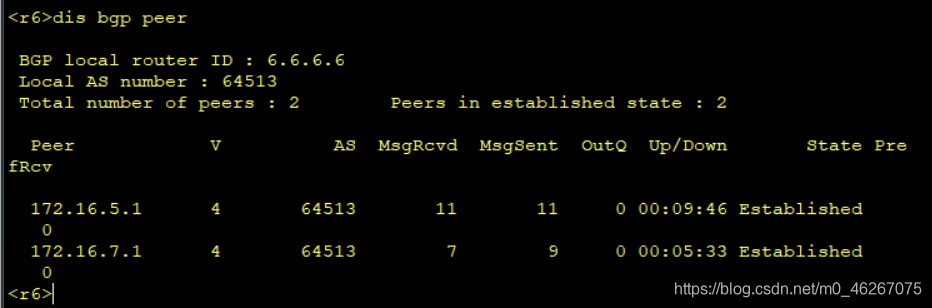

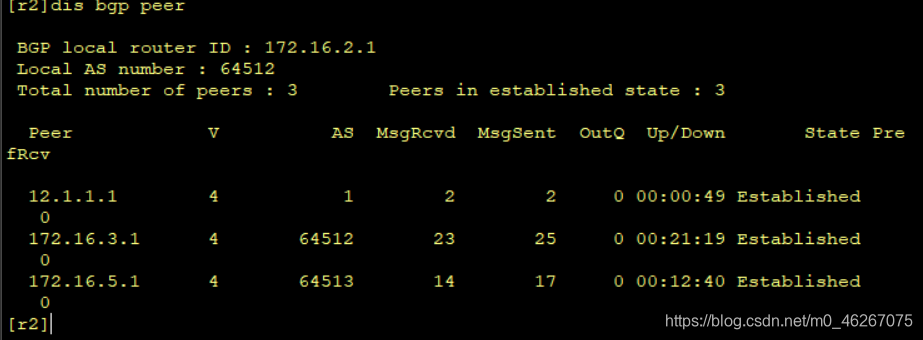

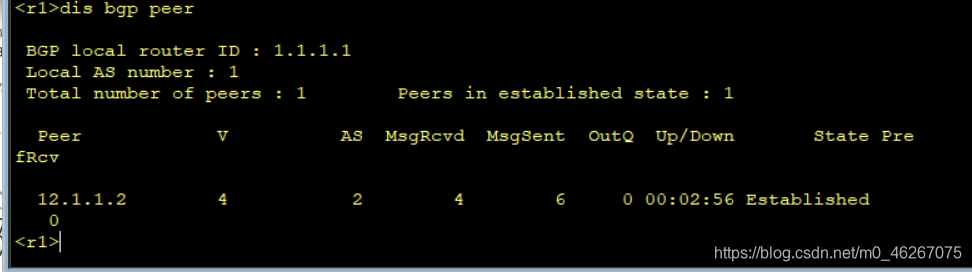

在这里插入图片描述

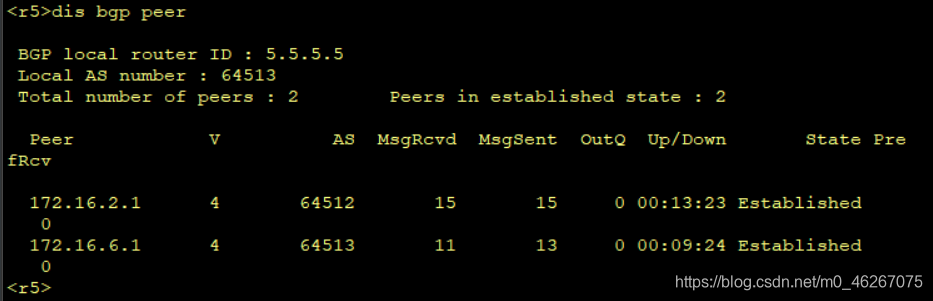

在这里插入图片描述

4、宣告

[r1]bgp 1
[r1-bgp]network 10.1.1.0 24

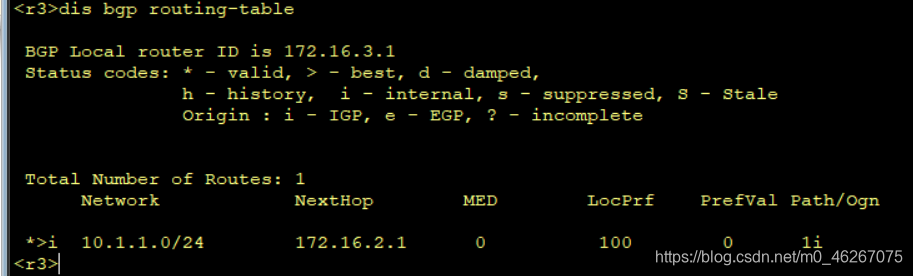

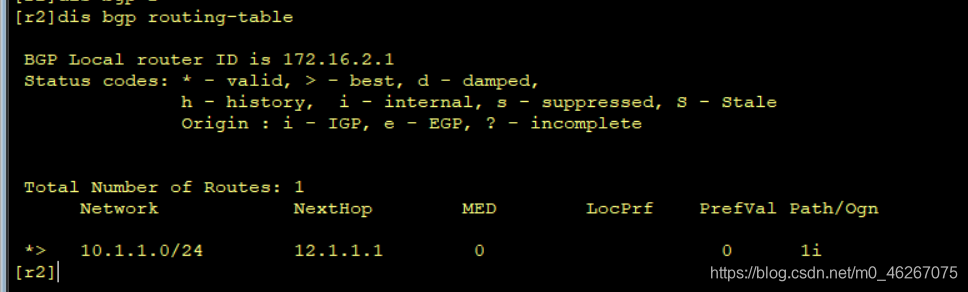

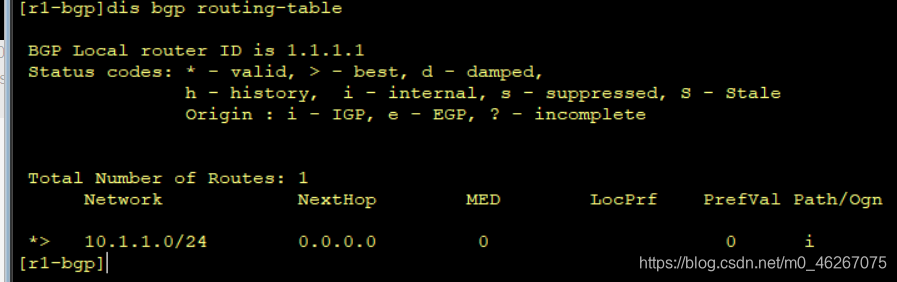

在这里插入图片描述

由于R3R5 不优

[r2]bgp 64512
[r2-bgp]peer 172.16.3.1 next-hop-local
[r2-bgp]peer 172.16.5.1 next-hop-local

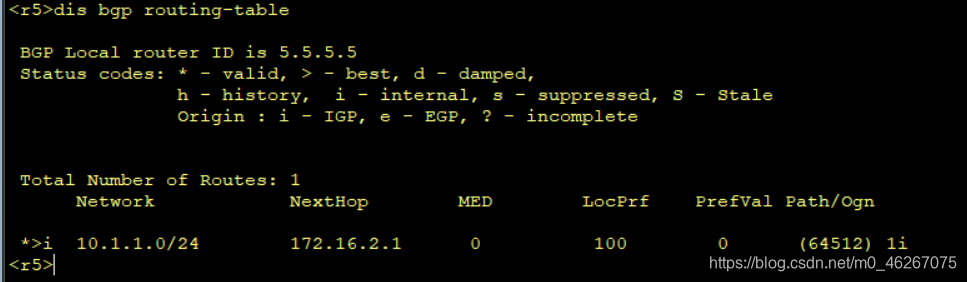

在这里插入图片描述

写R3 R6 反射器

[r3]bgp 64512
[r3-bgp]peer 172.16.2.1 re
[r3-bgp]peer 172.16.2.1 reflect-client

[r6]bgp 64513
[r6-bgp]peer 172.16.7.1 re
[r6-bgp]peer 172.16.7.1 reflect-client

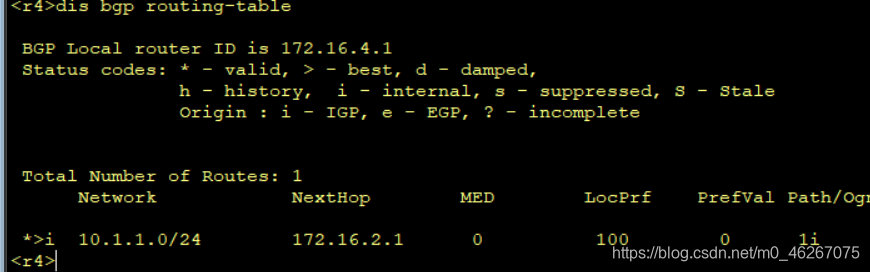

然后R4就可以收到这条反射的路由了

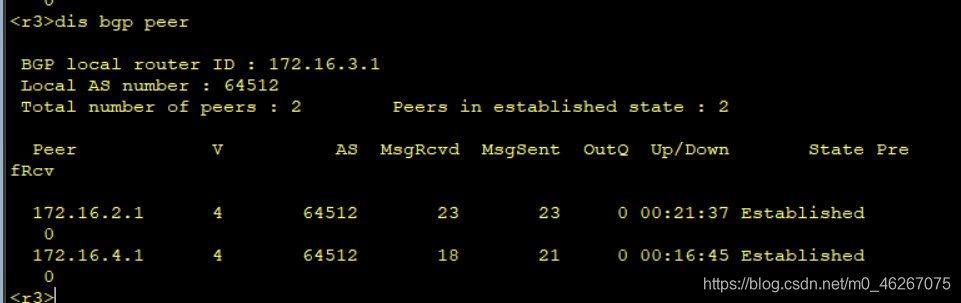

在这里插入图片描述
R8宣告

[r8]bgp 3
[r8-bgp]network 10.1.2.1 24

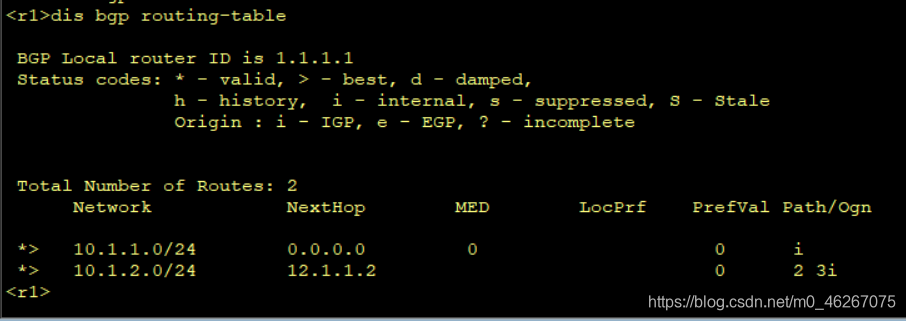

在这里插入图片描述
R8到R7 R6都不优，所以要改下一跳

[r7]bgp 64513
[r7-bgp]peer 172.16.4.1 next-hop-local
[r7-bgp]peer 172.16.6.1 next-hop-local

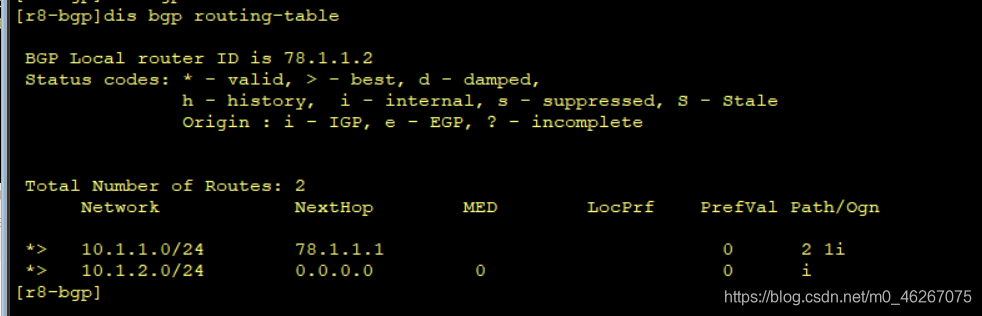

现在全网拿到这两个环回（10.1.1.0 24 10.1.2.0 24）

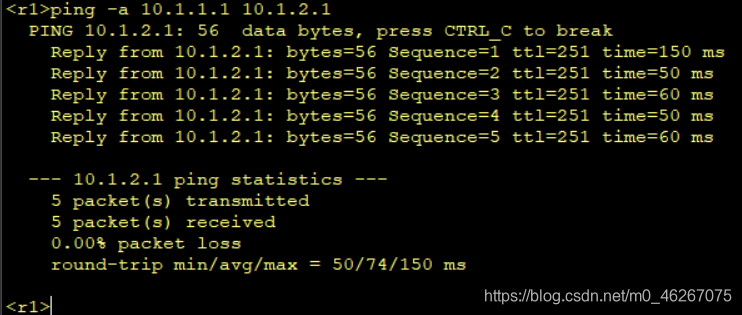

在这里插入图片描述
现在R1 R8环回可以相互访问

现在要让所有环回可以互相访问，使用汇总

[r2]ip route-static 172.16.0.0 21 NULL 0
[r2]bgp 64512
[r2-bgp]network 172.16.0.0 21

[r7]bgp 64513
[r7-bgp]network 172.16.2.1 32
[r7-bgp]network 172.16.3.1 32
[r7-bgp]network 172.16.4.1 32
[r7-bgp]network 172.16.5.1 32
[r7-bgp]network 172.16.6.1 32
[r7-bgp]network 172.16.7.1 32
[r7-bgp]
[r7-bgp]network 172.16.0.0 30
[r7-bgp]network 172.16.0.4 30
[r7-bgp]network 172.16.0.8 30
[r7-bgp]network 172.16.0.12 30
[r7-bgp]network 172.16.0.16 30
[r7-bgp]network 172.16.0.20 30
[r7-bgp]
[r7-bgp]
[r7-bgp]aggregate 172.16.0.0 21 de
[r7-bgp]aggregate 172.16.0.0 21 detail-suppressed

此时两个192的环回地址还没有通，使用GRE

[r1]interface Tunnel 0/0/0
[r1-Tunnel0/0/0]ip address 10.1.3.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre
[r1-Tunnel0/0/0]source 10.1.1.1
[r1-Tunnel0/0/0]destination 10.1.2.1

[r8]interface Tunnel 0/0/0
[r8-Tunnel0/0/0]ip address 10.1.3.2 24
[r8-Tunnel0/0/0]tunnel-protocol gre
[r8-Tunnel0/0/0]source 10.1.2.1
[r8-Tunnel0/0/0]destination 10.1.1.1

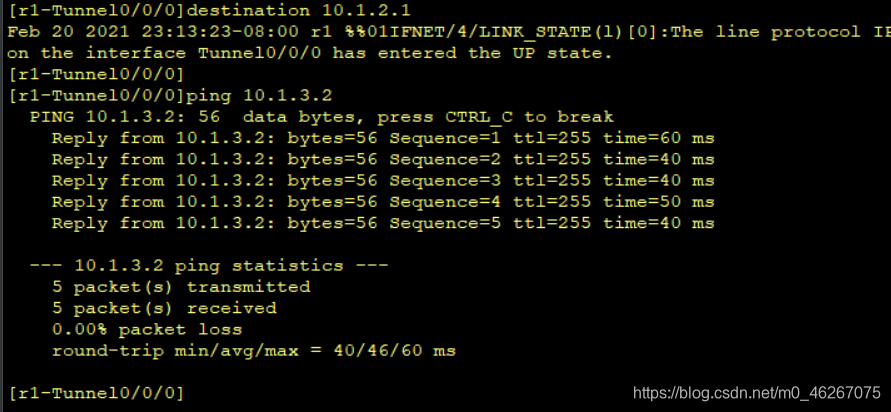

在这里插入图片描述

[r1]ip route-static 192.168.2.0 24 Tunnel 0/0/0
[r8]ip route-static 192.168.1.0 24 10.1.3.1

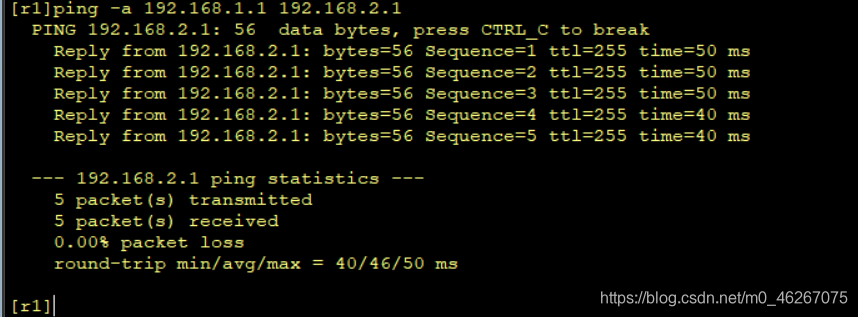

在这里插入图片描述
