嵌入式蓝桥杯RTC最简单配置过程

首先我们要熟悉STM32固件库提供给我们的example
路径如下
STM32固件库v3.5\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Examples

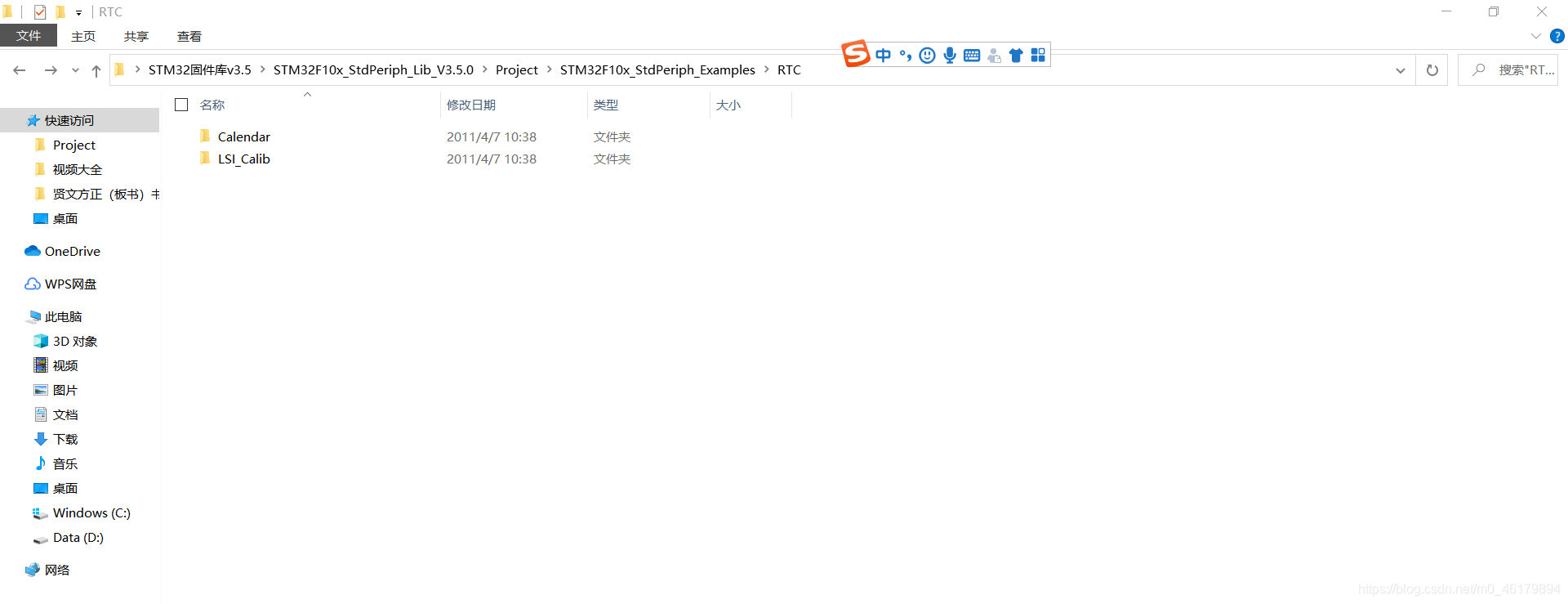

然后找到两个例程

在这里插入图片描述

这里有两个文件 Calendar 和LSI_Calib 第一个文件主要是 LSE外部晶振的文件第二个文件是LSI外部晶振的文件所以我们要使用内部晶振但同时我们要利用LSE的函数操作
首先打开第一个文件Calender的main.c
从NVIC开始复制一直看见串口结束

//因为过长只取函数名
 void NVIC_Configuration(void)
 ....
 void RTC_Configuration(void)
 .....
 uint32_t Time_Regulate(void)
 ....
 void Time_Adjust(void)
 ....
 void Time_Display(uint32_t TimeVar)
 ....
 void Time_Show(void)

然后打开第二个文件LSI_Calib的main.c文件找到 void RTC_Configuration(void) 替换掉原来的 void RTC_Configuration(void)
这样做的目的用LSI内部晶振替换LSE外部晶振

 void RTC_Configuration(void)

替换之后要调用一个中断处理函数 void NVIC_Configuration(void)在新的RTC函数文件里

 NVIC_Configuration();

记得要加c语言库函数文件不然printf找不到

#include "stdio.h"

接下我们找到这个函数

uint32_t Time_Regulate(void）

取一行有用的参数然后将函数删除

Tmp_HH*3600 + Tmp_MM*60 + Tmp_SS

取出的函数我们将他放入我们时间调整函数中作为替换后的参数

void Time_Adjust(u8 Tmp_HH,u8 Tmp_MM ,u8 Tmp_SS)
{

  /* Wait until last write operation on RTC registers has finished */
  RTC_WaitForLastTask();
  /* Change the current time */
  RTC_SetCounter(Tmp_HH*3600 + Tmp_MM*60 + Tmp_SS);
  /* Wait until last write operation on RTC registers has finished */
  RTC_WaitForLastTask();
}
