林林总总的研究电池研究了大半年，终于把锂离子电池模型给搭出来了，模型怎么搭不说了，
说一下我这儿出现的问题

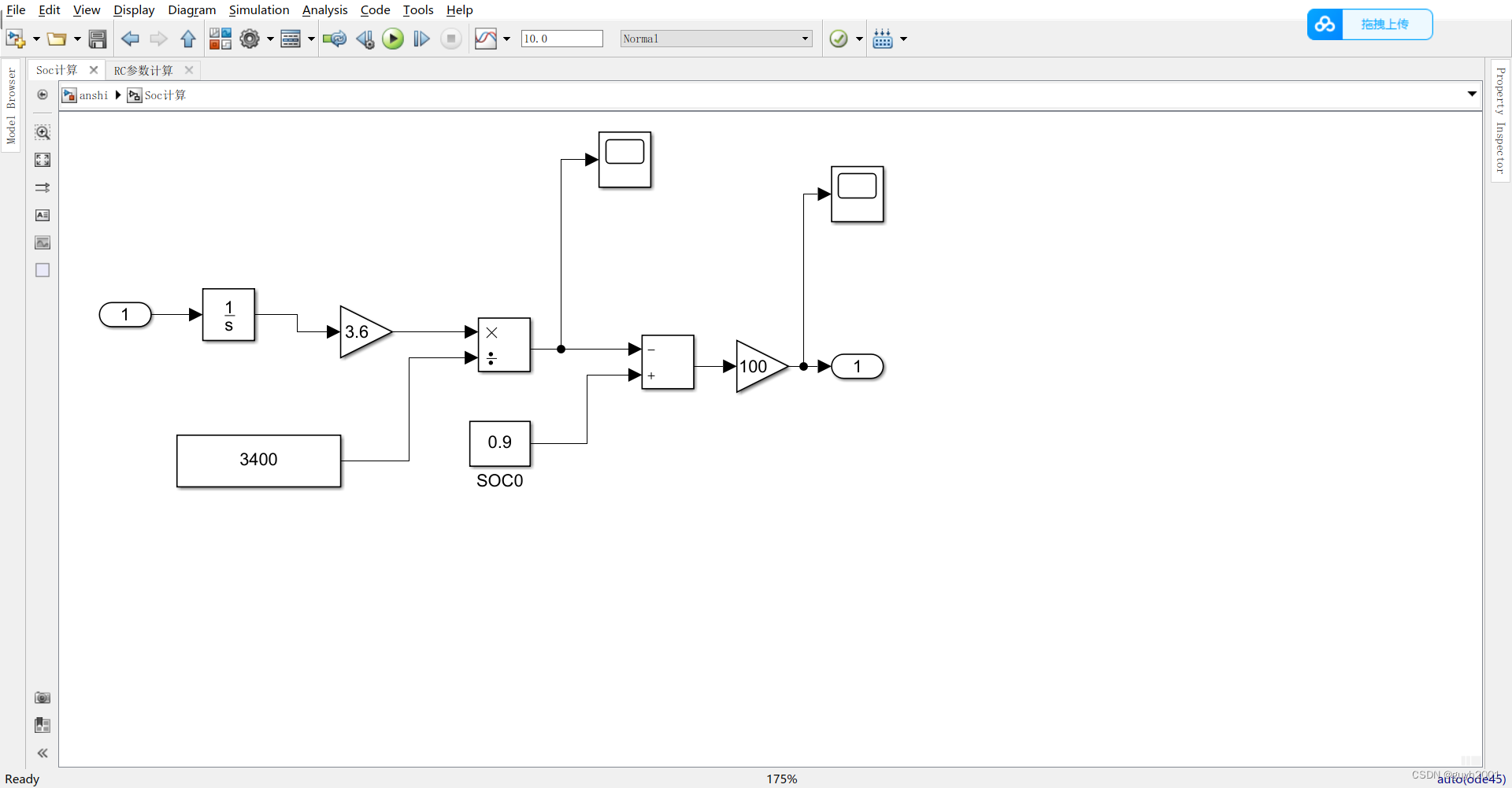

1.安时积分法的模型
注意安时下面是电池容量

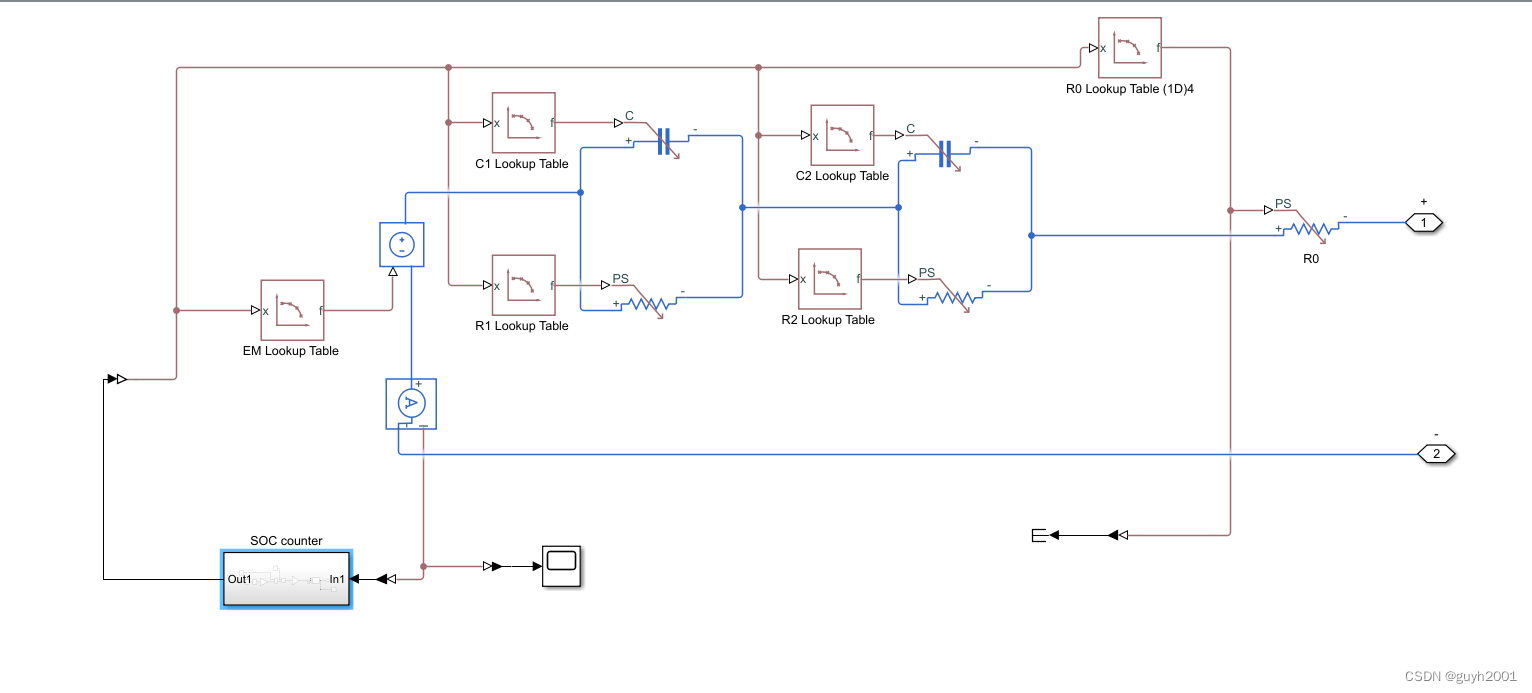

2.二阶rc模型

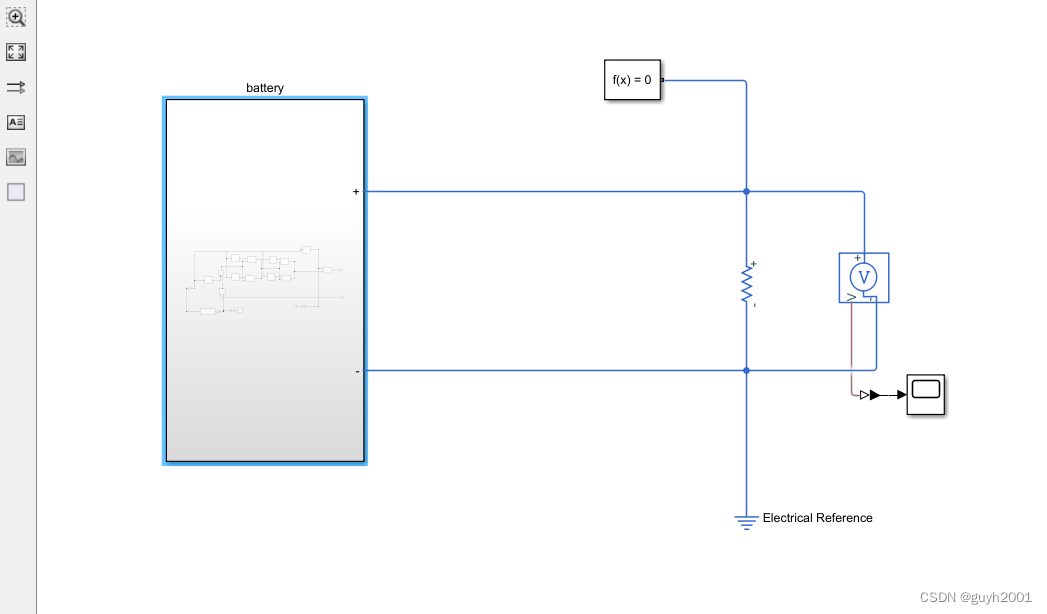

3.外部模型

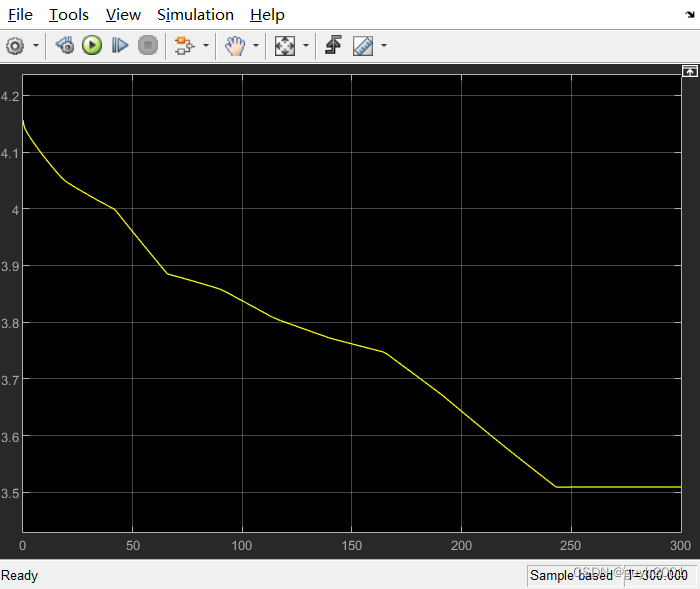

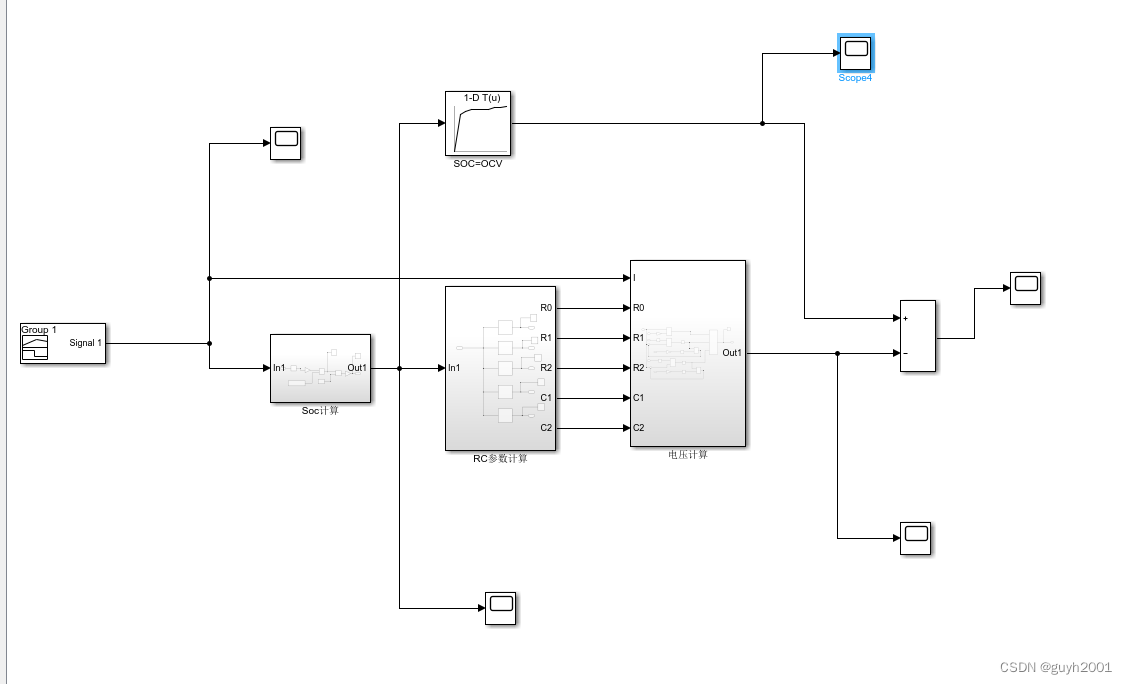

4.最终图形
模型2

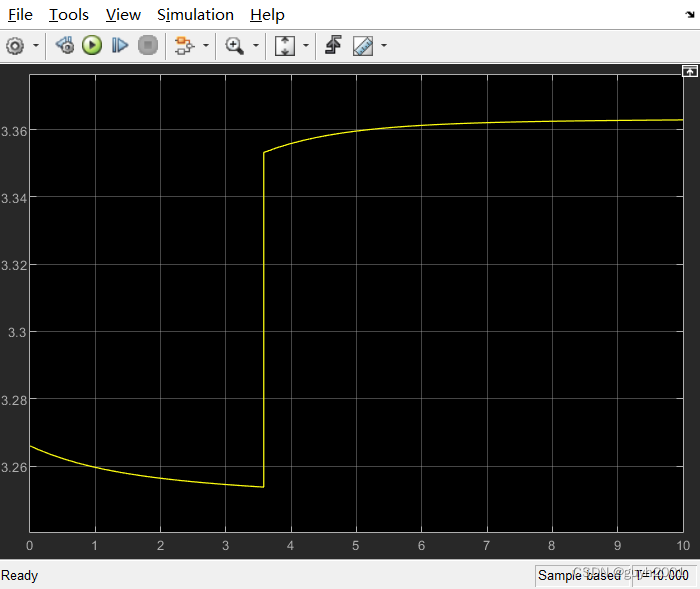

可以模拟突变电流的模型

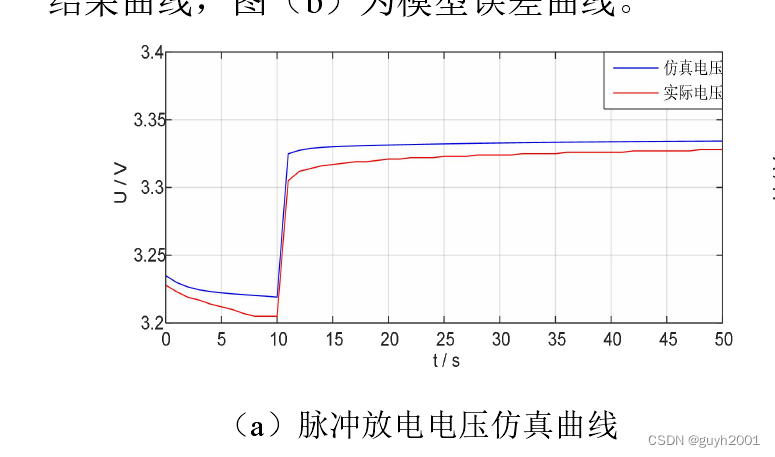

具体参见论文《基于二阶EKF的锂离子电池SOC估计的建模与仿真》

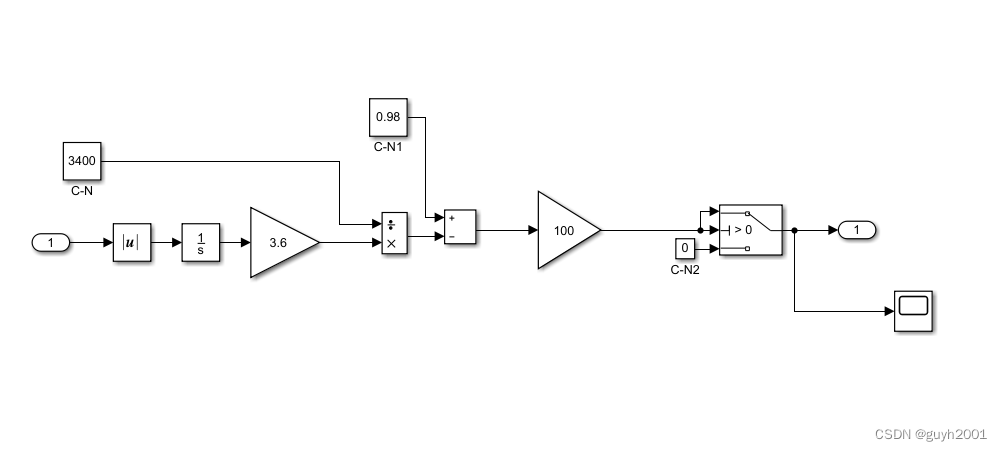

注意两点小更正
论文里的soc估算有点没看懂，就用了这个模型
另查表时注意横坐标一定要递减才能用table器件。
这边出来的SOC记得要乘100与后面查表匹配，不然数据很离谱。
就大体应该是做出来了，欢迎讨论
