STM32入门

2021年7月7日学习进度汇报

基本实验环境构架：

概括：重新搭建了MDK5的安装下载环境，调试好J-LINK程序下载模块，具备stm32的基本开发环境，并且逐步尝试通过原理图，编程框架去修改所拥有的库函数。

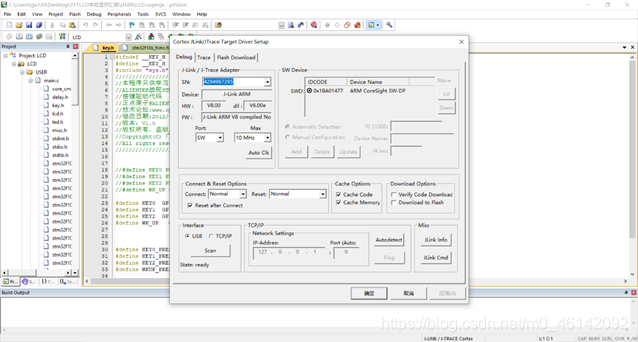

判断JLINK是否能够成功连接的标准为：port端口上是否有SW的出现

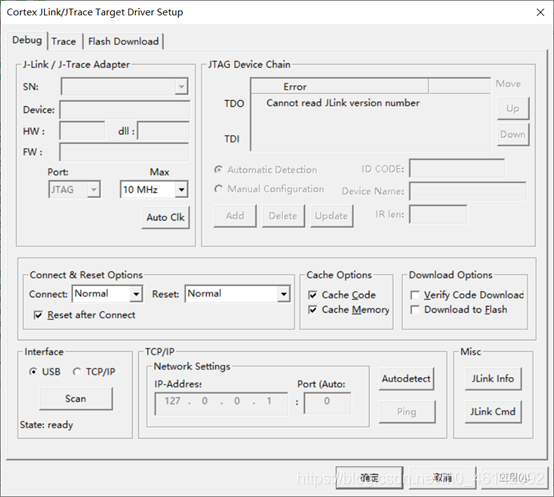

若失败则显示为：



该处为暗色。

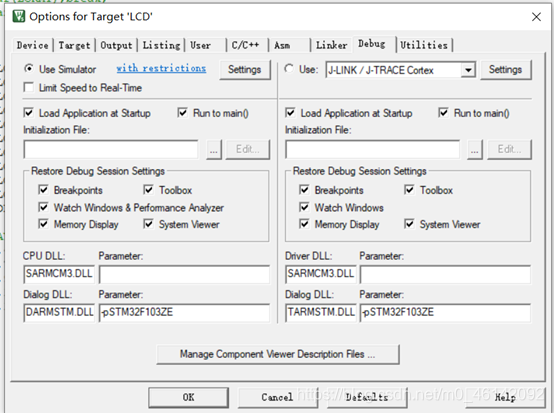

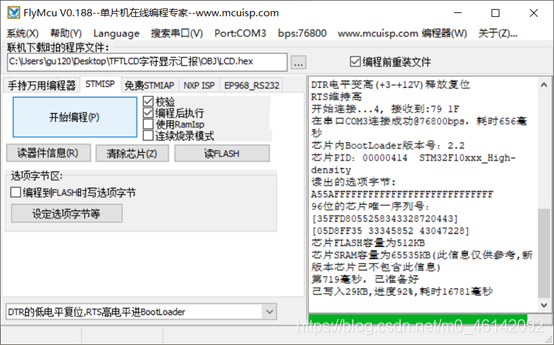

若JLINK不能够正常使用，则采取下载的备用方法采用FLYMCU的方式进行下载。如图所示：





 缺点：下载程序较慢，只适合软件调试，JLINK适合分布调试，同时STM32现在的适配的下载器主要是STLINK。

基础实验进展

温习了stm32的GPIO工作原理相关知识，并且根据视频完成跑马灯，蜂鸣器，按键输入，蜂鸣器，中断等配套实验，自主学习了关于中断，时钟，定时器等辅助知识。

GPIO口注意点：

注意：1）只有经过编译后才能用goto definition 寻找上一级定义。

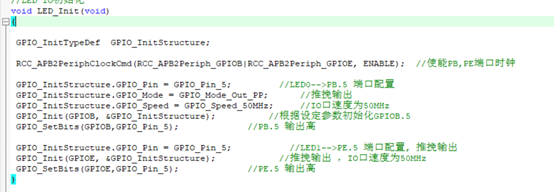

2）GPIO的程序一定要改宏定义处，例如跑马灯程序中：、





不同开发板的端口不同，改正时一定要一起兼顾。

3)关于时钟信号的中不同的IO组，调用的时钟使能函数不同，主要注意以下几个：

#define RCC_APB2Periph_GPIOA             ((uint32_t)0x00000004)

#define RCC_APB2Periph_GPIOB             ((uint32_t)0x00000008)

#define RCC_APB2Periph_GPIOC             ((uint32_t)0x00000010)

#define RCC_APB2Periph_GPIOD             ((uint32_t)0x00000020)

#define RCC_APB2Periph_GPIOE             ((uint32_t)0x00000040)

#define RCC_APB2Periph_GPIOF             ((uint32_t)0x00000080)

#define RCC_APB2Periph_GPIOG             ((uint32_t)0x00000100)

#define RCC_AHBPeriph_FSMC              ((uint32_t)0x00000100)

（显示屏FSMC需要用到）

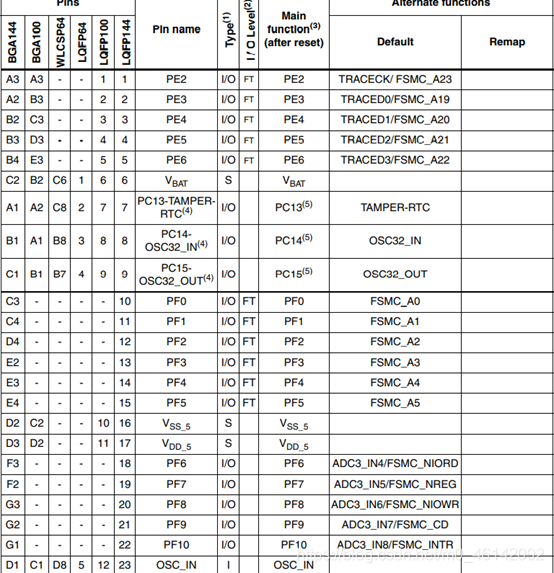

4）大多数IO口都是可以兼容5V电压，要养成查芯片手册的意识。



 蜂鸣器注意点

1. STM32 的单个 IO 最大可以提供 25mA 电流（而蜂鸣器的驱动电流是 30mA 左右，不用 STM32 的 IO 直接驱动蜂鸣器，而是 通过三极管扩流后再驱动蜂鸣器，这样 STM32 的 IO 只需要提供不到 1mA 的电流就足够了。

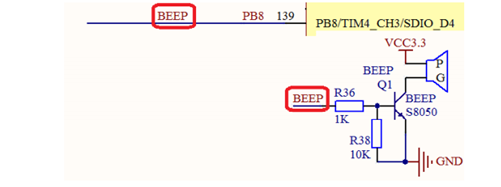

2. 从原理图中查出相关的IO口连接，当 PB.8 输出高电平的时候，蜂鸣器将发声，当 PB.8 输出低电平的时候，蜂鸣器停止发声。



按键输入注意点

1）通过调用函数 GPIO_ReadInputDataBit()来读取 IO 口的状态的

2）：KEY0、KEY1 和 KEY2 是低电平有效的，而 WK_UP 是高电平有效的，

并且外部都没有上下拉电阻，所以，需要在 STM32 内部设置上下拉。

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置成上拉输入

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //PA0 设置成输入，下拉

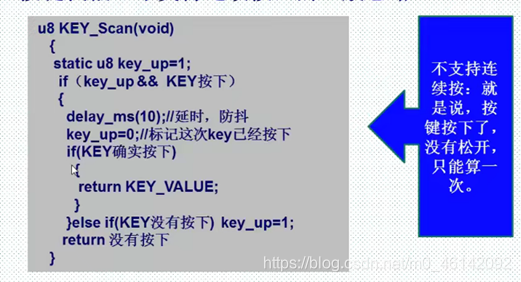

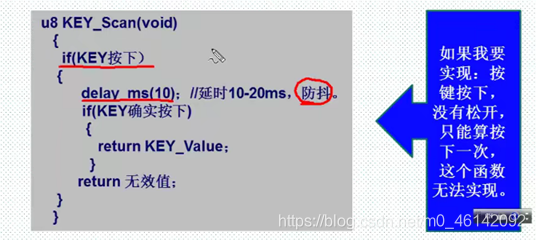

1. 输入是否支持连续按下的函数区别：





时钟模块

1.时钟源部分：

①、HSI 是高速内部时钟，RC 振荡器，频率为 8MHz。

②、HSE 是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为

4MHz~16MHz。我们的开发板接的是 8M 的晶振。

③、LSI 是低速内部时钟，RC 振荡器，频率为 40kHz。独立看门狗的时钟源只能是 LSI，同时 LSI 还可以作为 RTC 的时钟源。

④、LSE 是低速外部时钟，接频率为 32.768kHz 的石英晶体。这个主要是 RTC 的时钟源。

⑤、PLL 为锁相环倍频输出，其时钟输入源可选择为 HSI/2、HSE 或者 HSE/2。倍频可选择为2~16 倍，但是其输出频率最大不得超过 72MHz。

其中需要理解的是 APB1 和 APB2 的区别，APB1 上面连接的是低速外设，包括电源接口、备份接口、CAN、USB、I2C1、I2C2、UART2、UART3 等等，APB2 上面连接的是高速外设包括 UART1、SPI1、Timer1、ADC1、ADC2、所有普通 IO 口(PA~PE)、第二功能 IO 口等。

这里总结一下 SystemInit()函数中设置的系统时钟大小：

SYSCLK（系统时钟） =72MHz

AHB 总线时钟(使用 SYSCLK) =72MHz

APB1 总线时钟(PCLK1) =36MHz

APB2 总线时钟(PCLK2) =72MHz

PLL 时钟 =72MHz

NVIC中断模块

NVIC_InitTypeDef 结构体中间有三个成员变量，这三个成员变量的作用是：

NVIC_IRQChannel：定义初始化的是哪个中断，这个我们可以在 stm32f10x.h 中找到

每个中断对应的名字。例如 USART1_IRQn。

NVIC_IRQChannelPreemptionPriority：定义这个中断的抢占优先级别。

NVIC_IRQChannelSubPriority：定义这个中断的子优先级别。

NVIC_IRQChannelCmd：该中断是否使能。



步骤：

1. 系统运行开始的时候设置中断分组。确定组号，也就是确定抢占优先级和子优先级的

分配位数。调用函数为 NVIC_PriorityGroupConfig();

2. 设置所用到的中断的中断优先级别。对每个中断调用函数为 NVIC_Init();

专项研究进度

概括：在显示屏方面，初步完成在用库函数的情况下完成对7寸LCD显示屏的显示管理，能初步了解TFTLCD显示原理和基本配置，能大致理解LCD-FSMC的基本函数组成，能够利用基本库函数在LCD屏显示字符，相应更改字符大小和颜色。（在一定范围内可行）。（实物见看开发板）

参考实验 TFT显示实验

1.常见指令：

1）0XD3，这个是读 ID4 指令，用于读取 LCD 控制器的 ID

2）0X36，这是存储访问控制指令，可以控制 ILI9341 存储器的读写方向

3）0X2A，这是列地址设置指令，在从左到右，从上到下的扫描方式（默认），该指令用于设置横坐标（x 坐标）。

4）0X2B，是页地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置纵坐标（y 坐标）

5）0X2C，该指令是写 GRAM 指令，在发送该指令之后，我们便可以往 LCD

的 GRAM 里面写入颜色数据了。

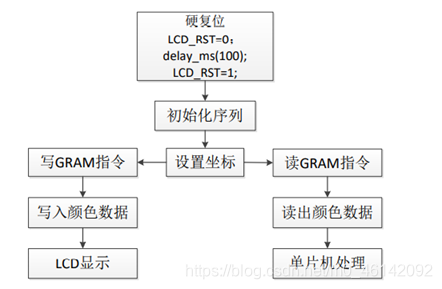

2．使用流程



3.FSMC，即灵活的静态存储控制器

当 Bank1 接的是 16 位宽度存储器的时候：HADDR[25:1]→ FSMC-A[24:0]。

当 Bank1 接的是 8 位宽度存储器的时候：HADDR[25:0]→ FSMC_A[25:0]。

不论外部接 8 位/16 位宽设备，FSMC_A[0]永远接在外部设备地址 A[0]。

过程较为复杂，只要学会调用函数即可。

4.主要应用函数：

void LCD_Sho+wString(u16 x,u16 y,u16 width,u16 height,u8 size,u8 *p)

组成由：//写寄存器函数：void LCD_WR_REG(u16 regval)

//设置光标位置： void LCD_SetCursor(u16 Xpos, u16 Ypos)

//画点  ：void LCD_DrawPoint(u16 x,u16 y)

    //在指定位置显示一个字符

//size:字体大小 12/16/24

//mode:叠加方式(1)还是非叠加方式(0)

void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode)

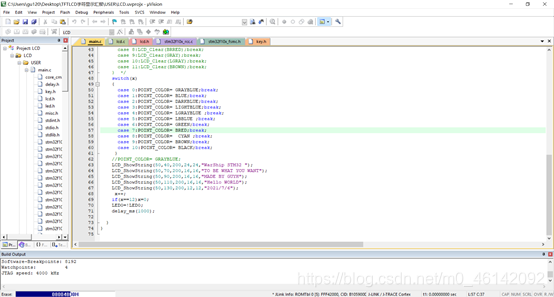

5.改编程序

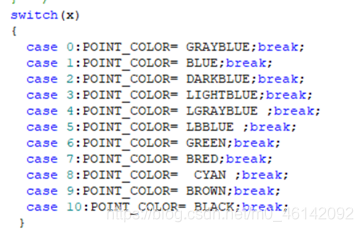

        应用switch case语句，输入自己的名字，（注意只能为英文）

最终改编函数后达到效果：背景不变，但字体颜色在不断更换，并且能分别显示ID，日期与字符



      LCD_ShowString(50,40,200,24,24,"WarShip STM32 ");

            LCD_ShowString(50,70,200,16,16,"TO BE WHAT YOU WANT");

            LCD_ShowString(50,90,200,16,16,"MADE BY GUYH");

           LCD_ShowString(50,110,200,16,16,"Hello WORLD");

            LCD_ShowString(50,130,200,12,12,"2021/7/6");

            LCD_ShowString(50,150,200,16,16,lcd_id);

下一阶段安排

1. 准备去接触STEMWIN的相关内容，首先完成STEMWIN的无操作与带操作系统移植，逐步完善文本显示的范围，
2. 继续学习stm32的基础内容例如AD转换，中断，串口调试等。对基础知识结构进行完善的同时对STEMWIN进行深入研究。
