HCIA~IP路由基础

1.路由概述

路由基本概念

路由器每一条链路都是一个独立的广播域，也是一个独立的网段，并且必须在同一个网段。

三层设备：路由设备，只要能够支持跨网段转发的设备就是三层设备。

背景：网段间通信

IP地址唯一标识了网络中的一个节点，每个IP地址都拥有自己的网段，各个网段可能分布在网络的不同区域。

为实现IP寻址，分布在不同区域的网段之间要能够相互通信。

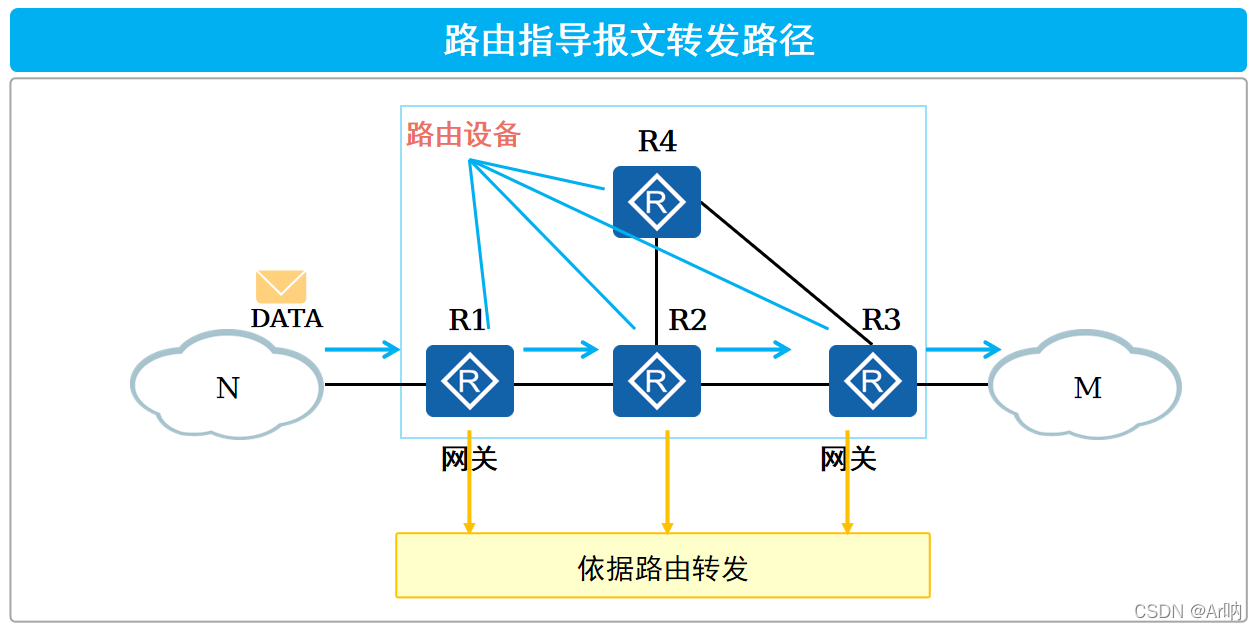

路由

路由是指导报文转发的路径信息，通过路由可以确认转发IP报文的路径。

路由设备是依据路由转发报文到目的网段的网络设备，最常见的路由设备：路由器。

路由设备维护着一张路由表，保存着路由信息。

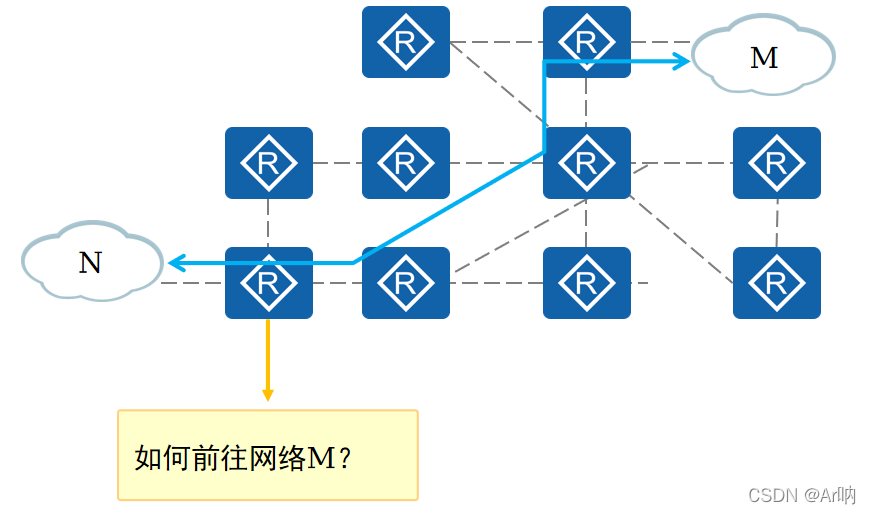

基本路由思想：

1.路由器独立决策报文的转发，我有路由条目不代表其他设备你也有路由条目，必须所有设备都有去往目的网段的路由，才能将数据送到目的地址。

2.沿途所有路由器必须有去往目的网段路由，也必须有回到源网络的路由。

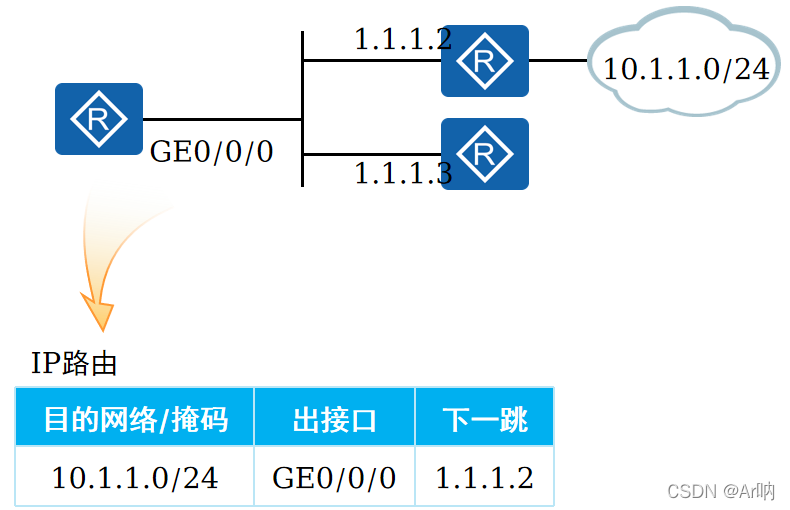

 路由信息介绍

路由中包含以下信息（路径信息/路由信息）：

目的网络：标识目的网段

掩码：与目的地址共同标识一个网段

出接口：数据包被路由后离开本路由器的接口

下一跳：路由器转发到达目的网段的数据包所使用的下一跳地址

这些信息标识了目的网段、明确了转发IP报文的路径。

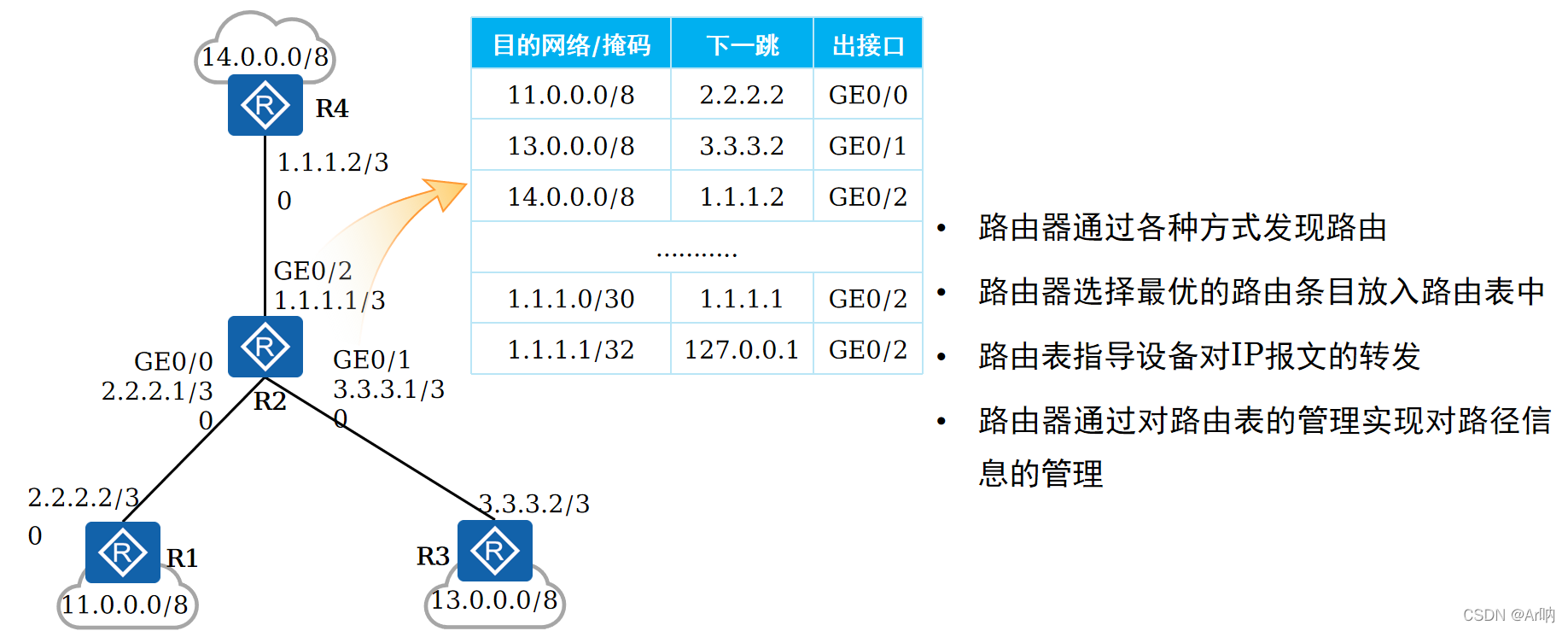

路由表

路由器通过各种方式发现路由

路由器选择最优的路由条目放入路由表中

路由表指导设备对IP报文的转发

路由器通过对路由表的管理实现对路径信息的管理

路由条目生成

路由信息获取方式

路由器依据路由表进行路由转发，为实现路由转发，路由器需要发现路由，以下为常见的路由获取方式。

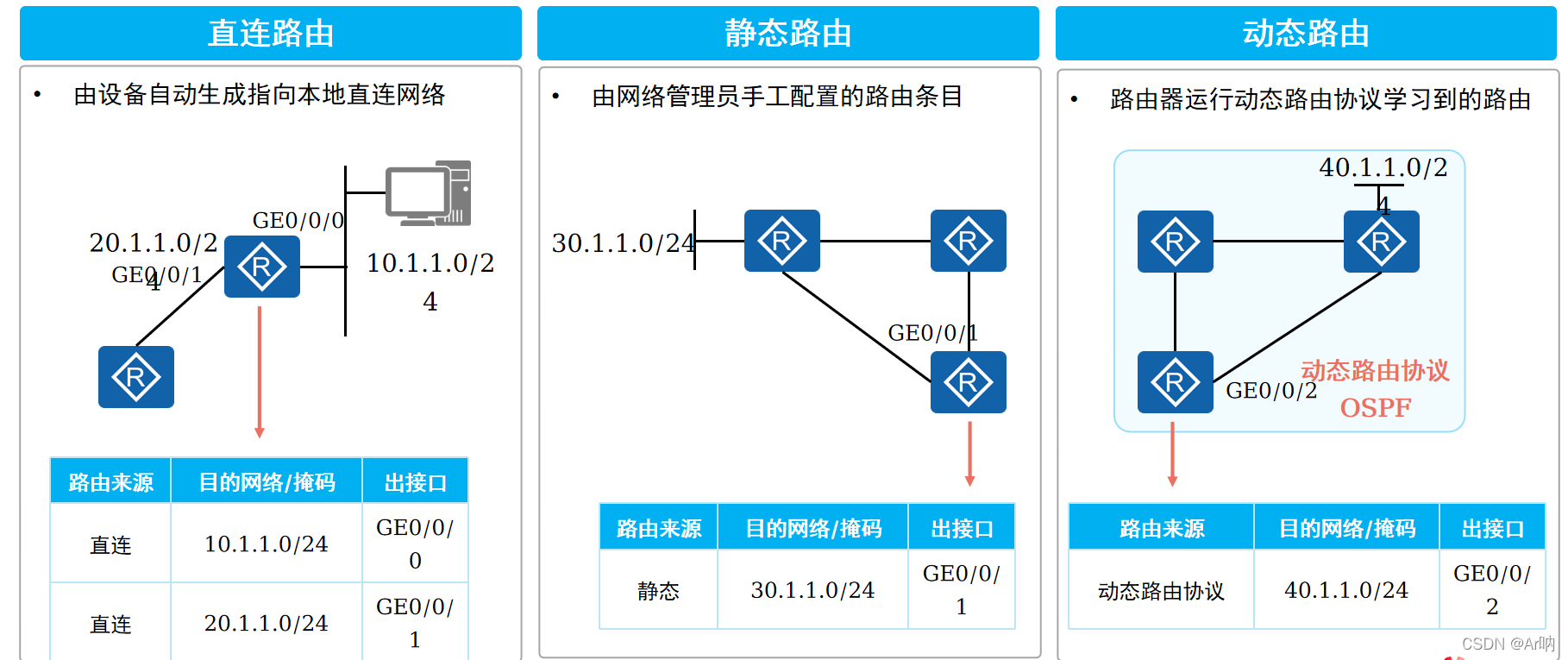

路由来源：

1、直连路由：自动生成，当接口出现故障或者关闭时，直连路由消失。

2、静态路由：由管理员手动配置添加去往目的网段的信息。

3、动态路由：路由器运行路由协议动态学习到的路由信息。

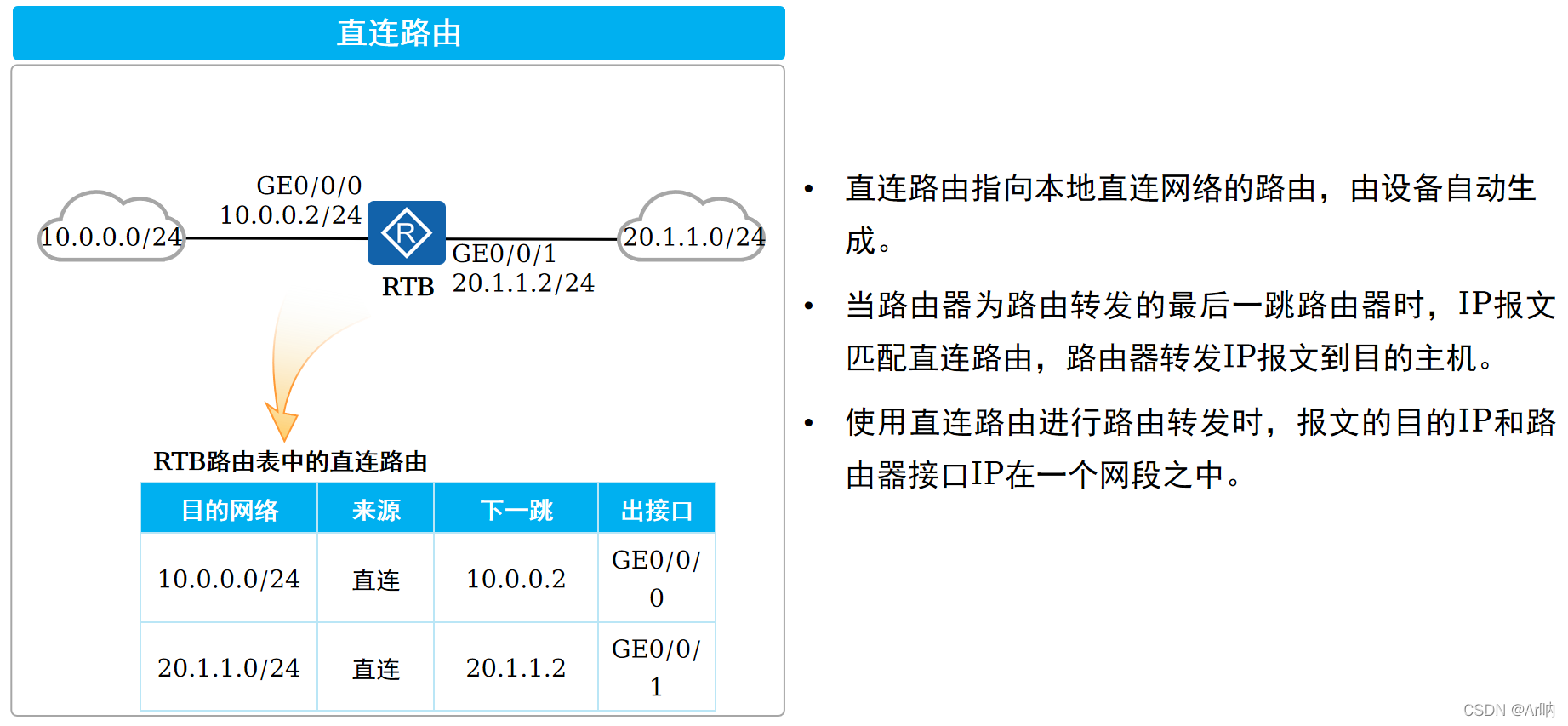

直连路由 (1)

直连路由指向本地直连网络的路由，由设备自动生成。

当路由器为路由转发的最后一跳路由器时，IP报文匹配直连路由，路由器转发IP报文到目的主机。

使用直连路由进行路由转发时，报文的目的IP和路由器接口IP在一个网段之中。

直连路由 (2)

并不是所有接口生成的直连路由都会出现在路由表中，直连路由出现在路由表中的前提是该接口的物理状态、协议状态都为UP。

最优路由条目优选

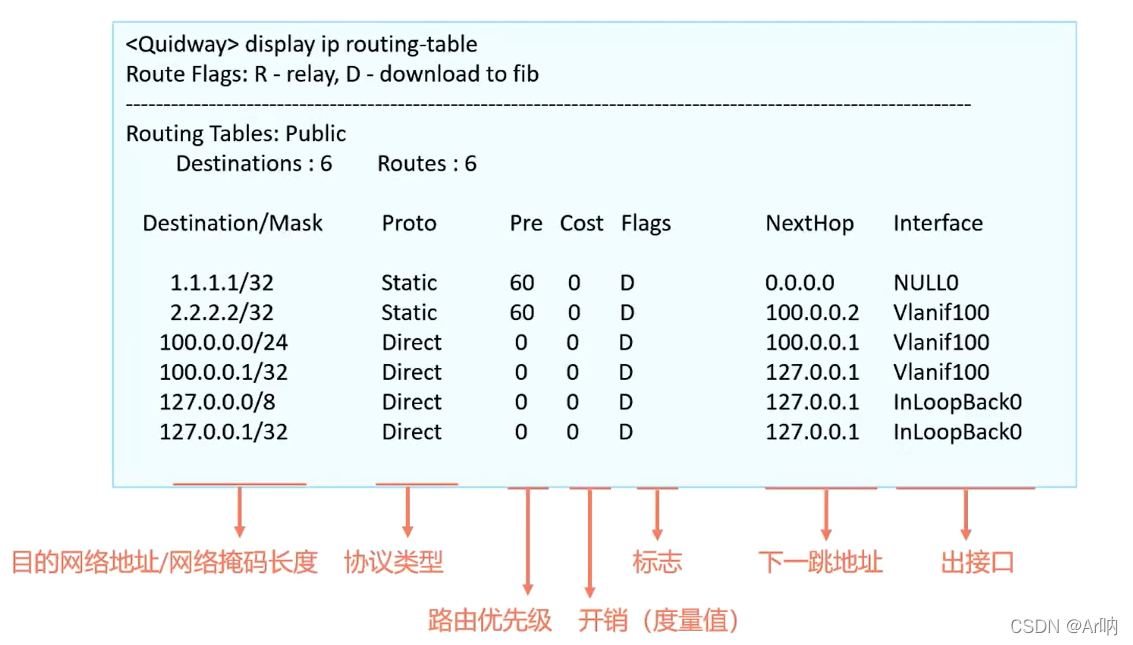

查看IP路由表
