opencv ---minAreaRect（）计算偏转角度并纠正

最新推荐文章于 2025-05-31 00:00:00 发布
最新推荐文章于 2025-05-31 00:00:00 发布
阅读量5.1k 收藏 21
点赞数 6
CC 4.0 BY-SA版权
分类专栏： opencv 文章标签： opencv 计算机视觉
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_45376718/article/details/106615495
该博客介绍了如何使用OpenCV的minAreaRect函数计算图像的偏转角度，并通过getRotationMatrix2D函数进行纠正。文章详细阐述了minAreaRect函数的工作原理和角度计算规则，并指出了在使用这两个函数时需要注意的角度正负方向问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >



  • 此次试验的目的是计算目标图像偏转的角度，在不改变图像尺寸下纠正
  • 这里主要用到minAreaRect（）函数和getRotationMatrix2D()函数
  • 先简单的介绍下minAreaRect（）函数，本人在这里踩了一些坑，在这里说明一下，如有不妥的地方，大家尽管指正。

函数为minAreaRect(InputArray points) ，InputArray points是所要求最小外接矩形的点集，这个点集不定个数。

这个矩形是可以有偏转角度的，可以与图像的边界不平行。

调用形式：RotatedRect minAreaRect(InputArray points)

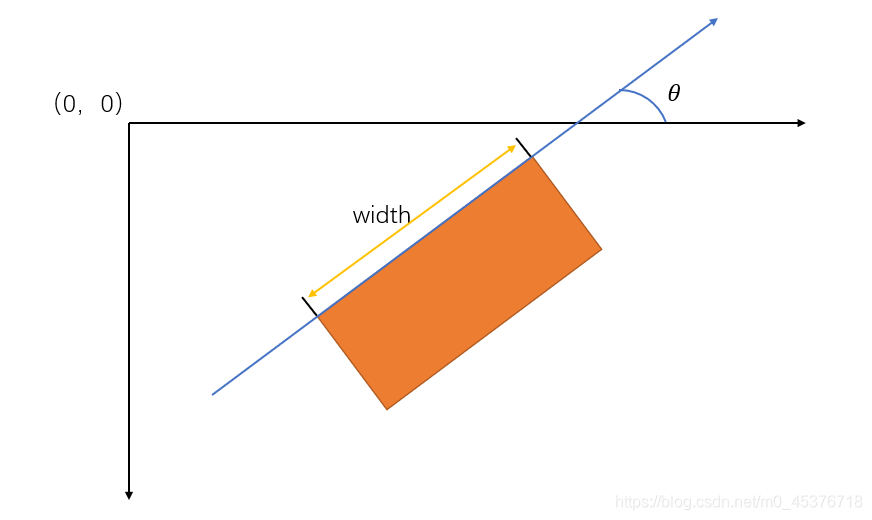

  • 角度计算规则：以左上角为原点，X轴逆时针旋转，所得到的第一个角度即为旋转角度，第一条边为最小外接矩形的宽。角度范围[-90，0]，当最小外接矩形平行（或垂直）X轴时角度为-90。（跟目标图像的长宽没关系）

顺时针为正，逆时针为负

  • 函数getRotationMatrix2D(Point2f center, double angle, double scale)

参数详解：

Point2f center：表示旋转的中心点

double angle：表示旋转的角度  //这里的角度顺时针为负，逆时针为正

double scale：图像缩放因子

  • 踩坑的地方主要在角度分不清，我总结了一下：
