ADS仿真内容

ADS仿真功能：

直流仿真（DC Simulation)：

         电路拓扑检查，直流点扫描和分析（单点和扫频），扫频变量与电压、电流源及其其他元件参数关系，检查静态工作点

  交流仿真（AC  Similation)：

       小信号传输参数，电压增益、电流增益、线性噪声电压和电流。设计无源器件和小信号有源电路（filter、LNA)，先找直流工作点，在这附件线性化并执行交流仿真。（设置输入信号的频率范围）

S参数仿真(S-parameter Simulation)

RF和微波器件在小信号一般认为工作在线性状态；执行线性小信号分析，线性S参数、线性噪声参数、传输阻抗（Zij）传输导纳(Yij）；

输入信号为大信号时，工作在非线性状态，采用S参数分析线性网络，采用谐波平衡法分析非线性网络；S11\ S12反映输入输出驻波特性， S21反映幅频特性和相频特性、群时延特性；S12反映电路的隔离度

谐波平衡仿真（Harmonic Balance Simulation）

非线性电路和系统失真的频域分析方法，与高频电路和系统仿真有关，

          直接获取稳态频率响应

          线性模型在高频时可以很好的在频域中描述

         主要分析对象：调制信号可以用几个单载波及其谐波表示，或者信号的傅里叶级数展开形式           简单；设计射频放大器，混频器和振荡器、射频IC、RF/IF子系统。

         仿真多频点，显示谐波间频率转换的交调频率转换，至少需要一个频点和阶数，或者多频点及各个频点阶数。可以仿真噪声系数、饱和电平、三阶交调、本振泄漏、镜像抑制、中频抑制和组合干扰等。



电路包络仿真（Circuit Envelope  Simulation）

        对于任何高频调制信号，均分为时域和频域两部分；时域：对相对低频调制信息按采样处理；对高频载波，采用类似电路包络方法，在频域中处理。

       多用在调制解调以及混合调制信号的电路和系统中，如：CDMA\GSM\QPSK\QAM等 ；

        雷达中LFM波、非线性调频波和脉冲编码等，可与基带验证的Agilent Ptolemy一起用

仿真时也显示时域频域变现特性，需要设置时间范围、时间分辨率、载波频率及其阶数；

大信号S参数仿真

      大S参数仿真简化了非线性电路中大信号S参数计算，常用在功率放大器；基于对整个非线性电路的谐波平衡仿真。

   仿真整个非线性电路的载波平衡，至少需要一个频点和阶数，或者多频点及各个频点阶数。还要设置各端口的频率

增益压缩仿真（Gain Compression Simulation)

寻找用户自定义的增益压缩点，理想线性功率曲线与实际的功率曲线偏离点比较，常用于计算放大器或者混频器的增益压缩点，设计RF器件方便的找到1dB、3dB压缩点

仿真时参数需要：一个频点和阶数，或者多频点及各个频点阶数；增益点增益压缩程度、输入输出的端口号，输入输出频点，输入输出功率的公差范围和最大输入信号功率。

瞬态/卷积仿真（Transient/Convolution  Simulation);

         解决电路依赖时间的电流和电压的微积分方程，分析的结果对于时间和扫描变量非线性。常用于： 1. SPICE型瞬时时域分析； 2. 电路的非线性瞬时分析，包括频率损耗和线性 模型的分散效应或卷积分析；瞬态分析完全在使用中执行，不能说明分布元件的频率响应。卷积分析在频域描述分布式元件来说明频率响应。

仿真时设置仿真时间范围和时间分辨率。。

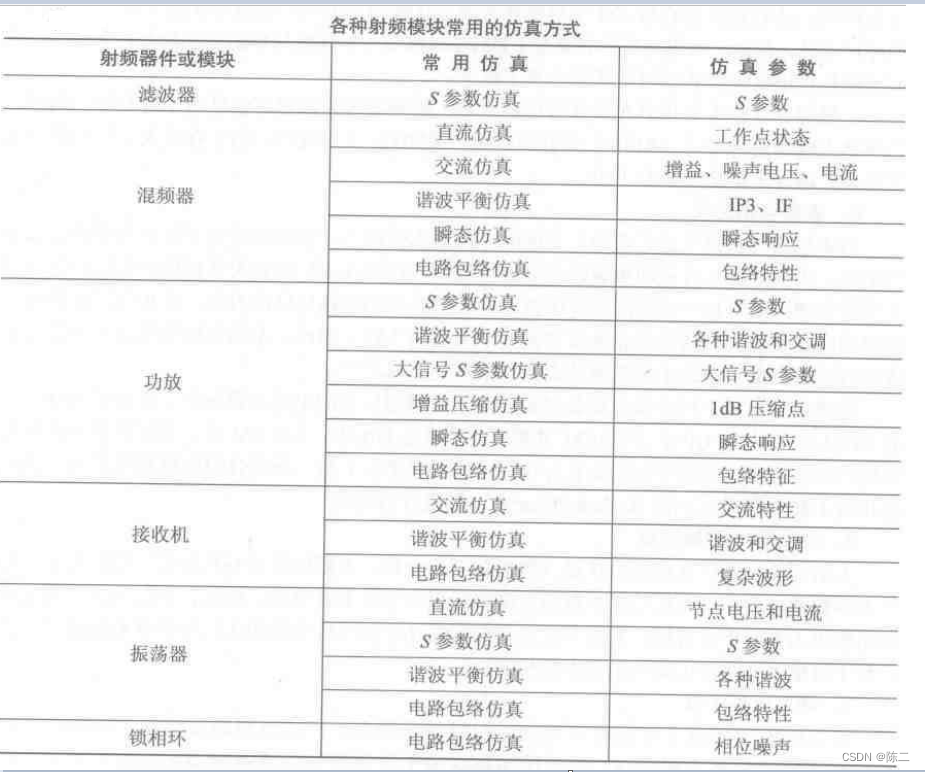

       ADS仿真辅助工具

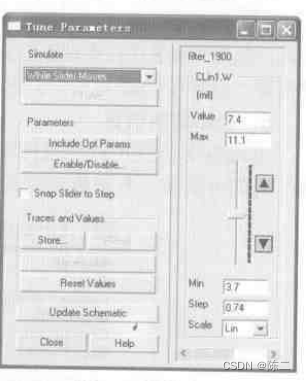

     1 调谐  ：一个或多个参数改变

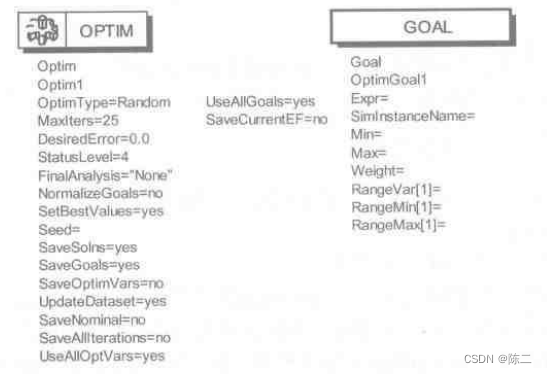

      2  性能优化   （优化控件和目标）

           一系列变量值和指标目标
