1.Service整体交互结构

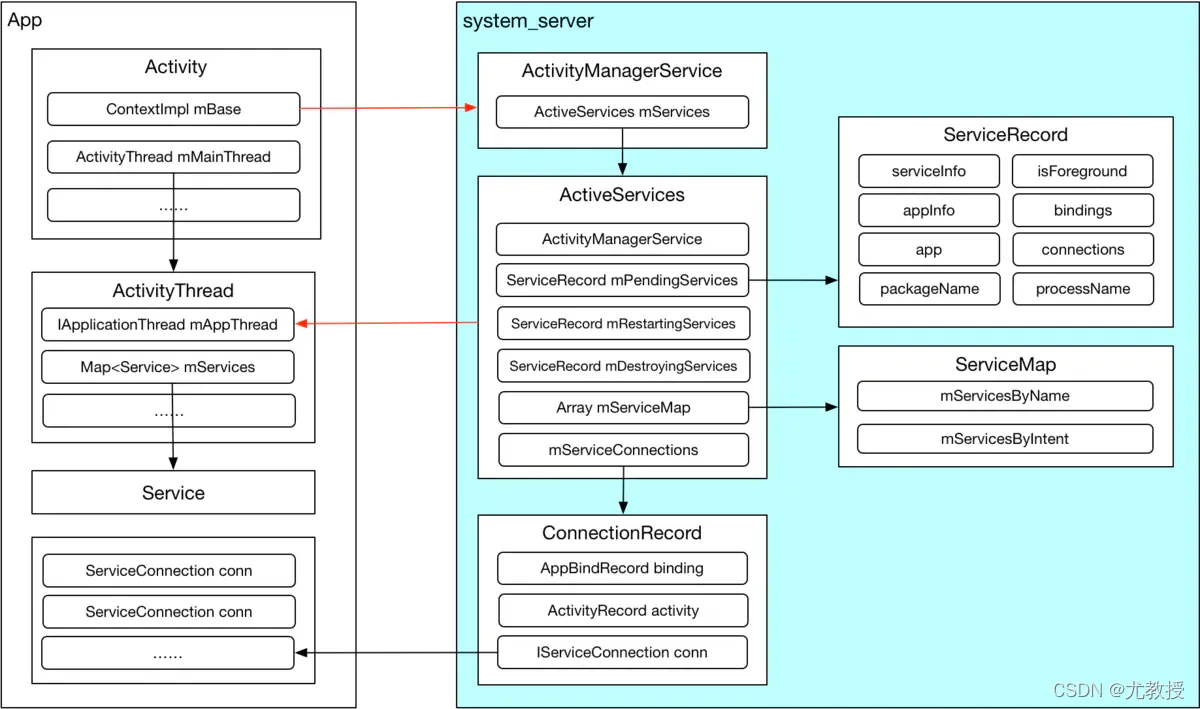

Service作为Android四大组件之一，其生命周期是通过system_server进程中的ActivityManagerService（AMS）管理的，大致了解Service通信过程中涉及到的几个主要角色。

在这里插入图片描述

App端进程：
ContextImpl
Context抽象类所有api的实现，是Service、Activity和其他组件base Context。
ActivityThread
代表着App的主线程，是App的入口，Application、Activity、Service都在ActivityThread中创建，维护着该App所有运行中的Service实例。其中有一个IApplicationThread类型成员mAppThread，用于被AMS跨进程调用。
Service
具体提供服务的Service，被ActivityThread管理。
ServiceConnection
监听Service连接状态的接口，用于bindService。
AMS端：
ActivityManagerService
四大组件的大管家，是Framework中极为重要的一个类。
ActiveServices
AMS中管理Service的具体类。
ServiceRecord
Service结构的具体描述。
ServiceMap
描述了一个用户（App）的所有Service记录，主要用于检索。
ConnectionRecord
Client端与Service端绑定的抽象描述。

2. Service启动过程

2.1 startService

首先看入口：

ContextImpl.java

@Override
public ComponentName startService(Intent service) {
    warnIfCallingFromSystemProcess();
    return startServiceCommon(service, false, mUser);
}

private ComponentName startServiceCommon(Intent service, boolean requireForeground, UserHandle user) {
    validateServiceIntent(service);
    service.prepareToLeaveProcess(this);
    ComponentName cn = ActivityManager.getService().startService(mMainThread.getApplicationThread(), service, service.resolveTypeIfNeeded(getContentResolver()), requireForeground, getOpPackageName(), user.getIdentifier());
    ......
    return cn;
}

ContextImpl中只做了validateServiceIntent校验（target 21之后限制隐式启动），然后调用了AMS的startService方法。再看AMS中的实现：

ActivityManagerService.java

@Override
public ComponentName startService(IApplicationThread caller, Intent service, String resolvedType, boolean requireForeground, String callingPackage, int userId)
    throws TransactionTooLargeException {
    ......
    synchronized(this) {
        final int callingPid = Binder.getCallingPid();
        final int callingUid = Binder.getCallingUid();
        final long origId = Binder.clearCallingIdentity();
        ComponentName res;
        try {
            res = mServices.startServiceLocked(caller, service, resolvedType, callingPid, callingUid, requireForeground, callingPackage, userId);
        } finally {
            Binder.restoreCallingIdentity(origId);
        }
        return res;
    }
}

直接调用了ActiveServices的startServiceLocked方法。

ActiveServices.java

ComponentName startServiceLocked(IApplicationThread caller, Intent service, String resolvedType, int callingPid, int callingUid, boolean fgRequired, String callingPackage, final int userId)
    throws TransactionTooLargeException {
    ......
    // 1. 从mServiceMap中查询SerivceRecord缓存，如果没有则创建一个
    ServiceLookupResult res = retrieveServiceLocked(service, resolvedType, callingPackage, callingPid, callingUid, userId, true, callerFg, false);
    ......
    ServiceRecord r = res.record;
    ......
    // If this isn't a direct-to-foreground start, check our ability to kick off an arbitrary service
    // fgRequired为false，即不是启动前台服务
    if (!r.startRequested && !fgRequired) {
        // 2. 检查是否允许启动方应用启动Service
        final int allowed = mAm.getAppStartModeLocked(r.appInfo.uid, r.packageName, r.appInfo.targetSdkVersion, callingPid, false, false);
        // app mode不为APP_START_MODE_NORMAL表示应用处于后台，而不在后台不受限的白名单中
        if (allowed != ActivityManager.APP_START_MODE_NORMAL) {
            Slog.w(TAG, "Background start not allowed: service " + service + " to " + r.name.flattenToShortString() + " from pid=" + callingPid + " uid=" + callingUid + " pkg=" + callingPackage);
            // 不允许启动后台Service
            return new ComponentName("?", "app is in background uid " + uidRec);
        }
    }
    ......
    r.startRequested = true;
    ......
    final ServiceMap smap = getServiceMapLocked(r.userId);
    boolean addToStarting = false;
    // 3. 非前台调用，且非启动前台服务，且app进程未启动
    if (!callerFg && !fgRequired && r.app == null && mAm.mUserController.hasStartedUserState(r.userId)) {
        ProcessRecord proc = mAm.getProcessRecordLocked(r.processName, r.appInfo.uid, false);
        if (proc == null || proc.curProcState > ActivityManager.PROCESS_STATE_RECEIVER) {
            // 如果调用方进程不在前台，而且正在启动的后台Service过多，该Service会被延时启动，避免在短时间内启动大量进程。
            if (smap.mStartingBackground.size() >= mMaxStartingBackground) {
                smap.mDelayedStartList.add(r);
                r.delayed = true;
                return r.name;
            }
            addToStarting = true;
        }
        ......
    }
    ......

    ComponentName cmp = startServiceInnerLocked(smap, service, r, callerFg, addToStarting);
    return cmp;
}

这个方法中做了几个检查操作：

从mServiceMap中查询SerivceRecord缓存，如果没有则创建一个；
如果不是启动前台服务，会检查启动方是否能启动Service，如果启动方应用不在前台，且未在允许后台启动Service的白名单中，将禁止启动。（白名单的逻辑在后面介绍）
如非前台调用，也非启动前台服务，且app进程未启动，且正在启动的后台Service过多，该Service会被延时启动，避免在短时间内启动大量进程。
通过了前面的检查，调用startServiceInnerLocked

ComponentName startServiceInnerLocked(ServiceMap smap, Intent service, ServiceRecord r, boolean callerFg, boolean addToStarting) throws TransactionTooLargeException {
    ......
    // 调用bringUpServiceLocked启动Service
    String error = bringUpServiceLocked(r, service.getFlags(), callerFg, false, false);
    ......
    return r.name;
}

startServiceInnerLocked调用bringUpSrviceLocked启动Service。

private String bringUpServiceLocked(ServiceRecord r, int intentFlags, boolean execInFg, boolean whileRestarting, boolean permissionsReviewRequired)
    throws TransactionTooLargeException {
    // 1.如果此Service已经被启动，直接调用onStartCommand，app和app.thread在create时赋值，所以不为空表示service已经create
    if (r.app != null && r.app.thread != null) {
        sendServiceArgsLocked(r, execInFg, false);
        return null;
    }
    ......
    if (!isolated) {
        app = mAm.getProcessRecordLocked(procName, r.appInfo.uid, false);
        // 2.Service所属进程已经启动
        if (app != null && app.thread != null) {
            try {
                app.addPackage(r.appInfo.packageName, r.appInfo.versionCode, mAm.mProcessStats);
                // 进入真正启动Service流程
                realStartServiceLocked(r, app, execInFg);
                return null;
            } catch (TransactionTooLargeException e) {
                throw e;
            } catch (RemoteException e) {
                Slog.w(TAG, "Exception when starting service " + r.shortName, e);
            }
        }
    }

    // 3.如果Service所属进程尚未启动，则先启动进程
    if (app == null && !permissionsReviewRequired) {
        if ((app=mAm.startProcessLocked(procName, r.appInfo, true, intentFlags, hostingType, r.name, false, isolated, false)) == null) {
            bringDownServiceLocked(r);
            return msg;
        }
    }
    // 加入Pengding列表
    if (!mPendingServices.contains(r)) {
        mPendingServices.add(r);
    }
    ......
    return null;
}

这个方法做了3件事情：

如果此Service已经被启动，直接调用onStartCommand；
如果此Service未启动，但所属进程已启动，则调用realStartServiceLocked进入真正启动Service的流程；
如果Service所属进程尚未启动，则先启动进程，如app进程启动失败则销毁此Service；如启动成功，则加入Pengding启动列表，待App进程启动结束后再启动Service。

下面看真正启动Service的方法realStartServiceLocked：

private final void realStartServiceLocked(ServiceRecord r, ProcessRecord app, boolean execInFg) throws RemoteException {
    .....
    final boolean newService = app.services.add(r);
    bumpServiceExecutingLocked(r, execInFg, "create");
    mAm.updateLruProcessLocked(app, false, null);
    updateServiceForegroundLocked(r.app, /* oomAdj= */ false);
    // 1.调整应用进程优先级
    mAm.updateOomAdjLocked();

    boolean created = false;
    try {
        ......
        mAm.notifyPackageUse(r.serviceInfo.packageName, PackageManager.NOTIFY_PACKAGE_USE_SERVICE);       app.forceProcessStateUpTo(ActivityManager.PROCESS_STATE_SERVICE);
        // 2.通知ActivityThread创建Service，调用onCreate
        app.thread.scheduleCreateService(r, r.serviceInfo, mAm.compatibilityInfoForPackageLocked(r.serviceInfo.applicationInfo), app.repProcState);
        // 3.如果已经设置通知，创建前台通知
        r.postNotification();
        created = true;
    }
    ......

    // 通知ActivityThread调用Service的onBind方法
    requestServiceBindingsLocked(r, execInFg);
    updateServiceClientActivitiesLocked(app, null, true);
    // 1.如启动前台服务，则发送一个5s的延时消息，如5s内未调用Service.startForeground，应用将ANR
    // 2.通知ActivityThread调用Service的onStartCommand方法
    sendServiceArgsLocked(r, execInFg, true);
    ......
}

通知AMS调整应用进程优先级
跨进程调用，通过Service所属进程的IApplicationThread，即ActivityThread创建Service实例，再调用其onCreate方法；
如果已经设置通知，则创建前台通知；
如果Service已经被绑定，则调用onBind方法；
调用sendServiceArgsLocked
这个方法主要做了2个事情：
1）如启动前台服务，则发送一个5s的延时消息，如5s内未调用Service.startForeground，应用将ANR；
2）通知ActivityThread调用Service的onStartCommand方法；

在这里插入图片描述
