GD32 MCU开发笔记 | 官方固件库i2c_master_addressing()函数注意事项

1 背景

基于 GD32F470ZGT6 进行 SHT31-DIS 模块移植时，I2C通信失败。进行调试后，发现当代码执行完 i2c_master_addressing(I2C0, I2C0_SLAVE_ADDRESS7, I2C_TRANSMITTER) 语句后，I2C_FLAG_ADDSEND 始终为 0，关键代码如下：

#define I2C0_SLAVE_ADDRESS7 0x44

……

// wait until I2C bus is idle
while(i2c_flag_get(I2C0, I2C_FLAG_I2CBSY) == SET);

// transmit start signal
i2c_start_on_bus(I2C0);

// wait until SBSEND flag = 1
while(i2c_flag_get(I2C0, I2C_FLAG_SBSEND) == RESET);

// transmit header
i2c_master_addressing(I2C0, I2C0_SLAVE_ADDRESS7, I2C_TRANSMITTER);

// wait until ADDSEND flag = 1
while(i2c_flag_get(I2C0, I2C_FLAG_ADDSEND) == RESET);

……

查看 SHT31-DIS 数据手册可知，其默认 I2C 地址为 0x44，故进行上述宏定义 #define I2C0_SLAVE_ADDRESS7 0x44。

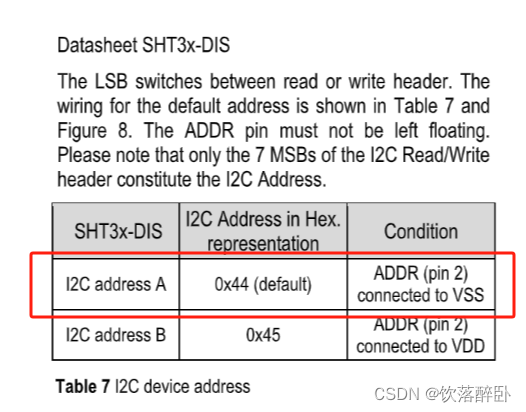

SHT3x-DIS数据手册截图

---

2 问题排查

查看官方固件库 gd32f4xx_i2c.c 中 i2c_master_addressing(uint32_t i2c_periph, uint32_t addr, uint32_t trandirection) 函数定义，代码如下：

/*!
    \brief      master sends slave address
    \param[in]  i2c_periph: I2Cx(x=0,1,2)
    \param[in]  addr: slave address
    \param[in]  trandirection: transmitter or receiver
                only one parameter can be selected which is shown as below:
      \arg        I2C_TRANSMITTER: transmitter
      \arg        I2C_RECEIVER: receiver
    \param[out] none
    \retval     none
*/
void i2c_master_addressing(uint32_t i2c_periph, uint32_t addr, uint32_t trandirection)
{
    /* master is a transmitter or a receiver */
    if(I2C_TRANSMITTER == trandirection) {
        addr = addr & I2C_TRANSMITTER;
    } else {
        addr = addr | I2C_RECEIVER;
    }
    /* send slave address */
    I2C_DATA(i2c_periph) = addr;
}

可知：如果形参 trandirection 传入 I2C_TRANSMITTER（(uint32_t)0xFFFFFFFEU），则将 addr（7位 I2C 地址） 最低位置 0；如果形参 trandirection 传入 I2C_RECEIVER（(uint32_t)0x00000001U），则将 addr（7位 I2C 地址） 最低位置 1。

而 SHT31-DIS 数据手册给出的 I2C 通信示例是在 7 位 I2C 地址后添加一位 0/1 形成形成一个字节的 I2C write/read header，如下所示：

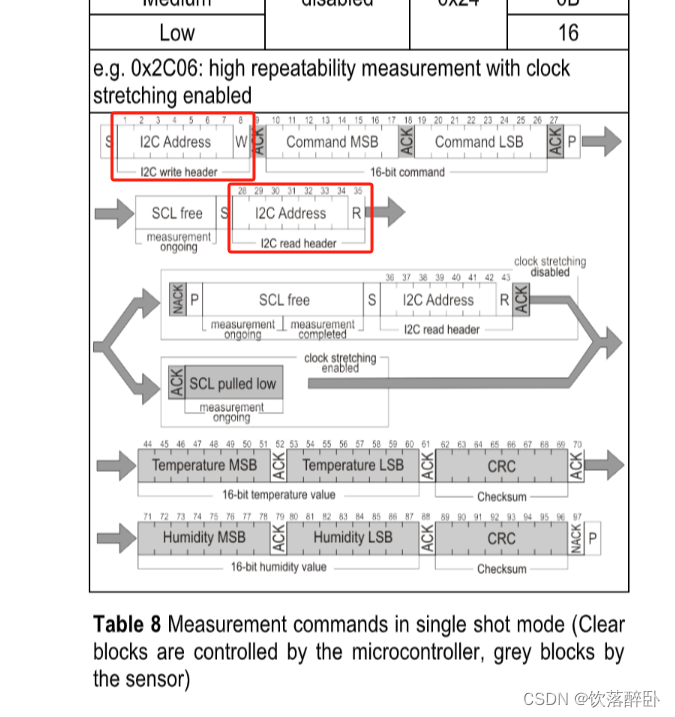

SHT3x-DIS数据手册截图

---

3 解决办法

将宏定义  #define I2C0_SLAVE_ADDRESS7 0x44 改写为  #define I2C0_SLAVE_ADDRESS7 (0x44 << 1)。
