GD32F103RCT6/GD32F303RCT6（6.2）USART串口库函数介绍（包含DMA库函数）

 本文章基于兆易创新GD32 MCU所提供的2.2.4版本库函数开发

向上代码兼容GD32F450ZGT6中使用

后续项目主要在下面该专栏中发布：

https://blog.youkuaiyun.com/qq_62316532/category_12608431.html?spm=1001.2014.3001.5482

感兴趣的点个关注收藏一下吧!

电机驱动开发可以跳转：

GD32F103RCT6/GD32F303RCT6-实战项目-无刷电机驱动（1）_gd32f103rct6例程-优快云博客

BMS电源系统开发可以跳转：

暂未放链接

DCDC-双向BUCK-BOOST实战链接：

GD32实战篇-双向数控BUCK-BOOST-BUCK降压理论基础-优快云博客

GD32实战篇-双向数控BUCK-BOOST-BOOST升压理论基础-优快云博客

 向上代码兼容GD32F303RCT6中使用

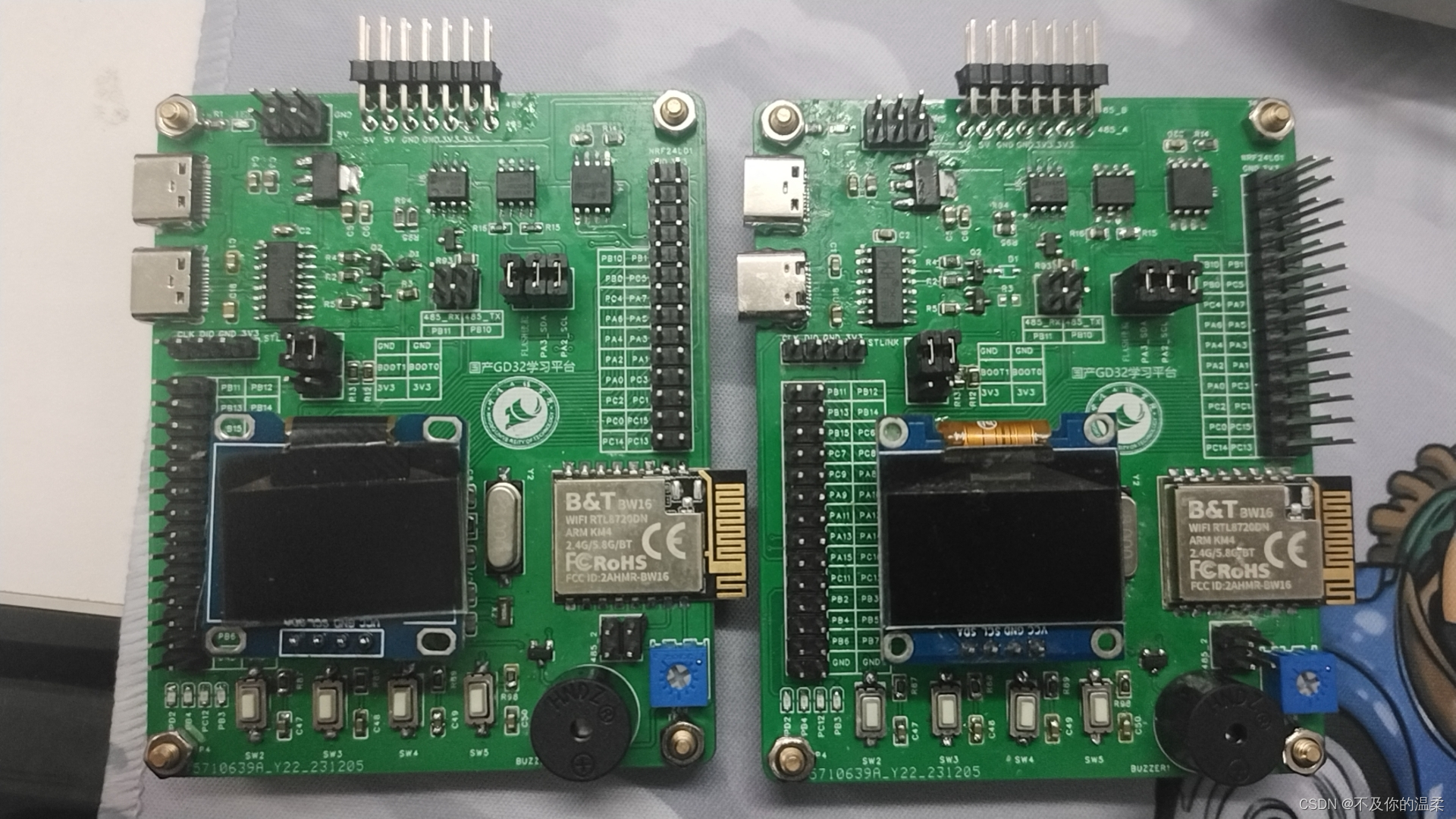

本项目配套开发板：

       基于GD32F103RCT6国产GD32平台，以下教程编写基于该开发板

       图片：

       原理图以及例程请联系客服获取！

注意：

本教程致力于解决所有在调试中出现的所有问题，如有未包含在的问题，请联系QQ：2049363803，有奖更新文档！

库函数介绍：

       GPIO的库函数声明都在""gd32f10x_usart.h"文件中。

       官方资料路径：GD32F10x_Firmware_Library_V2.2.4\Firmware\GD32F10x_standard_peripheral\Include\gd32f10x_usart.h

函数声明：

复位USART/UART

/* reset USART */

函数声明如下：

void usart_deinit(uint32_t usart_periph);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
返回	无	无

配置USART/UART波特率

/* configure USART baud rate value */

函数声明如下：

void usart_baudrate_set(uint32_t usart_periph, uint32_t baudval);

        参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
baudval	参数2	具体波特率值
返回	返回	无



配置USART/UART校验功能（奇偶）

/* configure USART word length */

函数声明如下：

void usart_parity_config(uint32_t usart_periph, uint32_t paritycfg);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
paritycfg	参数2	USART_PM_NONE USART_PM_ODD USART_PM_EVEN
返回	返回	无

       参数2：

值	含义
USART_PM_NONE	无校验
USART_PM_ODD	奇校验
USART_PM_ODD	偶校验

配置USART/UART字长

/* configure USART word length */

函数声明如下：

void usart_word_length_set(uint32_t usart_periph, uint32_t wlen);

       参数1：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
wlen	参数2	USART_WL_8BIT USART_WL_9BIT
返回	返回	无

       参数2：

值	含义
USART_WL_8BIT	8bits
USART_WL_9BIT	9bits

配置USART/UART停止位

/* configure USART stop bit length */

函数声明如下：

void usart_stop_bit_set(uint32_t usart_periph, uint32_t stblen);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
stblen	参数2	USART_STB_1BIT USART_STB_0_5BIT USART_STB_2BIT USART_STB_1_5BIT
返回	返回	无

       参数2：

值	含义
USART_STB_1BIT	1bit
USART_STB_0_5BIT	0.5bit，该位对UARTx(x=3,4)无效
USART_STB_2BIT	2bit
USART_STB_1_5BIT	1.5bit，该位对UARTx(x=3,4)无效

USART正常模式通信：



使能USART/UART

/* enable USART */

函数声明如下：

void usart_enable(uint32_t usart_periph);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
返回	返回	无

失能USART/UART

/* disableUSART */

函数声明如下：

void usart_disable(uint32_t usart_periph);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
返回	返回	无

USART/UART发生（使能/失能）配置

/* configure USART transmitter */

函数声明如下：

void usart_transmit_config(uint32_t usart_periph, uint32_t txconfig);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
txconfig	参数2	USART_TRANSMIT_ENABLE USART_TRANSMIT_DISABLE
返回	返回	无

       参数2：

值	含义
USART_TRANSMIT_ENABLE	使能发送
USART_TRANSMIT_DISABLE	失能发送

USART/UART接收（使能/失能）配置

/* configure USART receiver */

函数声明如下：

void usart_receive_config(uint32_t usart_periph, uint32_t rxconfig);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
txconfig	参数2	USART_TRANSMIT_ENABLE USART_TRANSMIT_DISABLE
返回	返回	无

       参数2：

值	含义
USART_TRANSMIT_ENABLE	使能发送
USART_TRANSMIT_DISABLE	失能发送

USART/UART发送数据函数

/* USART transmit data function */

函数声明如下：

void usart_data_transmit(uint32_t usart_periph, uint16_t data);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
data	参数2	发送的数据
返回	返回	无

USART/UART接收数据函数

/* USART receive data function */

函数声明如下：

uint16_t usart_data_receive(uint32_t usart_periph);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
返回	返回	接收的数据

硬件流通信：



配置USART/UART硬件RTS控制流（使能/失能）

/* configure hardware flow control RTS */

函数声明如下：

void usart_hardware_flow_rts_config(uint32_t usart_periph, uint32_t rtsconfig);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
rtsconfig	参数2	USART_RTS_ENABLE USART_RTS_DISABLE
返回	返回	接收的数据

       参数2：

值	含义
USART_RTS_ENABLE	使能RTS
USART_RTS_DISABLE	失能RTS

配置USART/UART硬件CTS控制流（使能/失能）

/* configure hardware flow control CTS */

函数声明如下：

void usart_hardware_flow_cts_config(uint32_t usart_periph, uint32_t ctsconfig);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
ctsconfig	参数2	USART_CTS_ENABLE USART_CTS_DISABLE
返回	返回	接收的数据

      参数2：

值	含义
USART_CTS_ENABLE	使能CTS
USART_CTS_DISABLE	失能CTS

DMA通信:

配置USART DMA接收(使能/失能)

/* configure USART DMA for reception */

函数声明如下：

void usart_dma_receive_config(uint32_t usart_periph, uint8_t dmaconfig);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
dmaconfig	参数2	USART_RECEIVE_DMA_ENABLE USART_RECEIVE_DMA_DISABLE
返回	返回	无

       参数2：

值	含义
USART_RECEIVE_DMA_ENABLE	使能DMA接收
USART_RECEIVE_DMA_DISABLE	失能DMA接收

配置USART DMA发送(使能/失能)

/* configure USART DMA for transmission */

函数声明如下：

void usart_dma_transmit_config(uint32_t usart_periph, uint8_t dmaconfig);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
dmaconfig	参数2	USART_TRANSMIT_DMA_ENABLE USART_TRANSMIT_DMA_DISABLE
返回	返回	无

参数2：

值	含义
USART_TRANSMIT_DMA_ENABLE	使能DMA发送
USART_TRANSMIT_DMA_DISABLE	失能DMA发送

标志函数/状态函数：

获取STAT寄存器的标志

/* get flag in STAT register */

函数声明如下：

FlagStatus usart_flag_get(uint32_t usart_periph, usart_flag_enum flag);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
dmaconfig	参数2	USART_FLAG_CTSF USART_FLAG_LBDF USART_FLAG_TBE USART_FLAG_TC USART_FLAG_RBNE USART_FLAG_IDLEF USART_FLAG_ORERR USART_FLAG_NERR USART_FLAG_FERR USART_FLAG_PERR
返回	FlagStatus	SET or RESET

       参数2：

值	含义
USART_FLAG_CTSF	CTS更改标志
USART_FLAG_LBDF	LIN中断检测标志
USART_FLAG_TBE	传输数据缓冲区空
USART_FLAG_TC	传输完成
USART_FLAG_RBNE	读数据缓冲区不空
USART_FLAG_IDLEF	空闲帧检测标志
USART_FLAG_ORERR	溢出错误
USART_FLAG_NERR	噪声错误标志
USART_FLAG_FERR	帧错误标志
USART_FLAG_PERR	奇偶校验错误标志

清除STAT寄存器中的标志

/*clear flag in STAT register */

函数声明如下：

void usart_flag_clear(uint32_t usart_periph, usart_flag_enum flag);

        参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
usart_flag_enum	参数2	USART_FLAG_CTSF USART_FLAG_LBDF USART_FLAG_TC USART_FLAG_RBNE
返回	无	无

       参数2：

值	含义
USART_FLAG_CTSF	CTS更改标志
USART_FLAG_LBDF	LIN中断检测标志
USART_FLAG_TC	传输完成标志
USART_FLAG_RBNE	读数据缓冲区不空

中断功能：

USART/UART中断（使能）

/* enable USART interrupt */

函数声明如下：

void usart_interrupt_enable(uint32_t usart_periph, uint32_t interrupt);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
interrupt	参数2	USART_INT_PERR USART_INT_TBE USART_INT_TC USART_INT_RBNE USART_INT_IDLE USART_INT_LBD USART_INT_ERR USART_INT_CTS
返回	返回	接收的数据

       参数2：

值	含义
USART_INT_PERR	奇偶校验错误中断
USART_INT_TBE	发送缓冲区空中断
USART_INT_TC	发送完成中断
USART_INT_RBNE	读数据缓冲区不空中断和溢出错误中断
USART_INT_IDLE	空闲线检测中断
USART_INT_LBD	LIN中断检测中断
USART_INT_ERR	错误中断
USART_INT_CTS	CTS中断

USART/UART中断（失能）

/* disable USART interrupt */

函数声明如下：

void usart_interrupt_disable(uint32_t usart_periph, uint32_t interrupt);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
interrupt	参数2	USART_INT_PERR USART_INT_TBE USART_INT_TC USART_INT_RBNE USART_INT_IDLE USART_INT_LBD USART_INT_ERR USART_INT_CTS
返回	返回	接收的数据

       参数2：

值	含义
USART_INT_PERR	奇偶校验错误中断
USART_INT_TBE	发送缓冲区空中断
USART_INT_TC	发送完成中断
USART_INT_RBNE	读数据缓冲区不空中断和溢出错误中断
USART_INT_IDLE	空闲线检测中断
USART_INT_LBD	LIN中断检测中断
USART_INT_ERR	错误中断
USART_INT_CTS	CTS中断

获取USART中断标志位状态

/*get USART interrupt and flag status */

函数声明如下：

FlagStatus usart_interrupt_flag_get(uint32_t usart_periph, uint32_t int_flag);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
int_flag	参数2	USART_INT_FLAG_PERR USART_INT_FLAG_TBE USART_INT_FLAG_TC USART_INT_FLAG_RBNE USART_INT_FLAG_RBNE_ORERR USART_INT_FLAG_IDLE USART_INT_FLAG_LBD USART_INT_FLAG_CTS USART_INT_FLAG_ERR_ORERR USART_INT_FLAG_ERR_NERR USART_INT_FLAG_ERR_FERR
返回	无	无

       参数2：

值	含义
USART_INT_FLAG_PERR	校验错误中断和标志
USART_INT_FLAG_TBE	发送缓冲区空中断和标志
USART_INT_FLAG_TC	发送完成中断和标志
USART_INT_FLAG_RBNE	读数据缓冲区非空中断和标志
USART_INT_FLAG_RBNE_ORERR	读数据缓冲区非空中断和过载错误中断标志
USART_INT_FLAG_IDLE	空闲线检测中断和标志
USART_INT_FLAG_LBD	LIN断开检测中断和标志
USART_INT_FLAG_CTS	CTS中断和标志
USART_INT_FLAG_ERR_ORERR	错误中断和过载错误
USART_INT_FLAG_ERR_NERR	错误中断和噪声错误标志
USART_INT_FLAG_ERR_FERR	错误中断和镇错误标志

清楚USART中断标志位状态

/*clear interrupt flag in STAT register*/

函数声明如下：

void usart_interrupt_flag_clear(uint32_t usart_periph, uint32_t int_flag);

       参数：

usart_periph	参数1	USARTx(x=0,1,2)/UARTx(x=3,4)
int_flag	参数2	USART_INT_FLAG_PERR USART_INT_FLAG_TBE USART_INT_FLAG_TC USART_INT_FLAG_RBNE USART_INT_FLAG_RBNE_ORERR USART_INT_FLAG_IDLE USART_INT_FLAG_LBD USART_INT_FLAG_CTS USART_INT_FLAG_ERR_ORERR USART_INT_FLAG_ERR_NERR USART_INT_FLAG_ERR_FERR
返回	无	无
