Zemax基础知识7--衍射知识（一）

衍射光学透镜指的是带某种衍射效应的光学元件或光学表面

衍射光学透镜偏折光线，有光焦度和像差

衍射元件通过在整个表面上光栅周期和方向来控制光线，因此可以设计控制光线偏折

一个基础模型：光束的不同级次或者不同波长的角度不同

光栅的追迹：

--光栅可以通过有效相位的方法进行光线追迹的模拟

--忽略了衍射效率，因此zemax不关心光栅的闪耀，100%的光线进入衍射级次

--折射定律如下：M为衍射级次，d为光栅常数、T为光栅周期

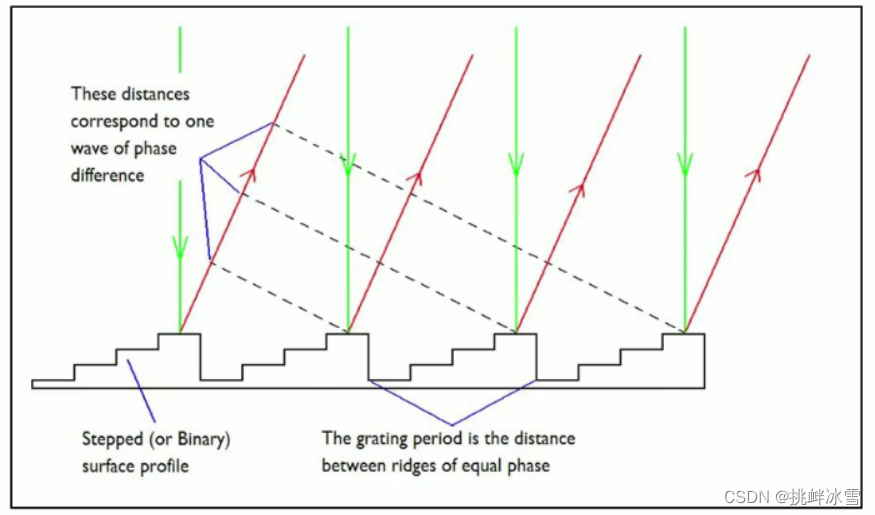

二元光学：

在光栅上进行蚀刻，使光栅周期随表面复杂程度而变化

衍射光焦度或OPD可以用来校正像差，尤其是色差

一般不用于大光焦度但可以用来校正像差，制造难度大，可能制造不出来

Zemax的衍射光学分三部分：

--线光栅

--光学全息图制作

--CGH（计算全息）：Radial、Zernike和XY polynomials，自定义光栅表面

衍射在成像中的深度考虑：

--弗朗禾费衍射

--惠更斯-菲涅尔衍射

--成像设计的衍射效应

--衍射成像设计中的
