Zemax操作17--非球面准直镜

最新推荐文章于 2024-09-18 20:45:29 发布
最新推荐文章于 2024-09-18 20:45:29 发布
阅读量1.3w 收藏 56
点赞数 9
分类专栏： Zemax（基础知识） 文章标签： 科技
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lzy750750/article/details/125285587
版权

要求

焦距9mm，通光孔径4mm，可见光，准之后发散角小于2 mrad

操作

入瞳直径设为4，勾选无焦像空间，改模式下可以直接读取光束发散角，单位mrad

在视场类型选择物高，因为是对有限远的物点进行准直

波长选F,D,C

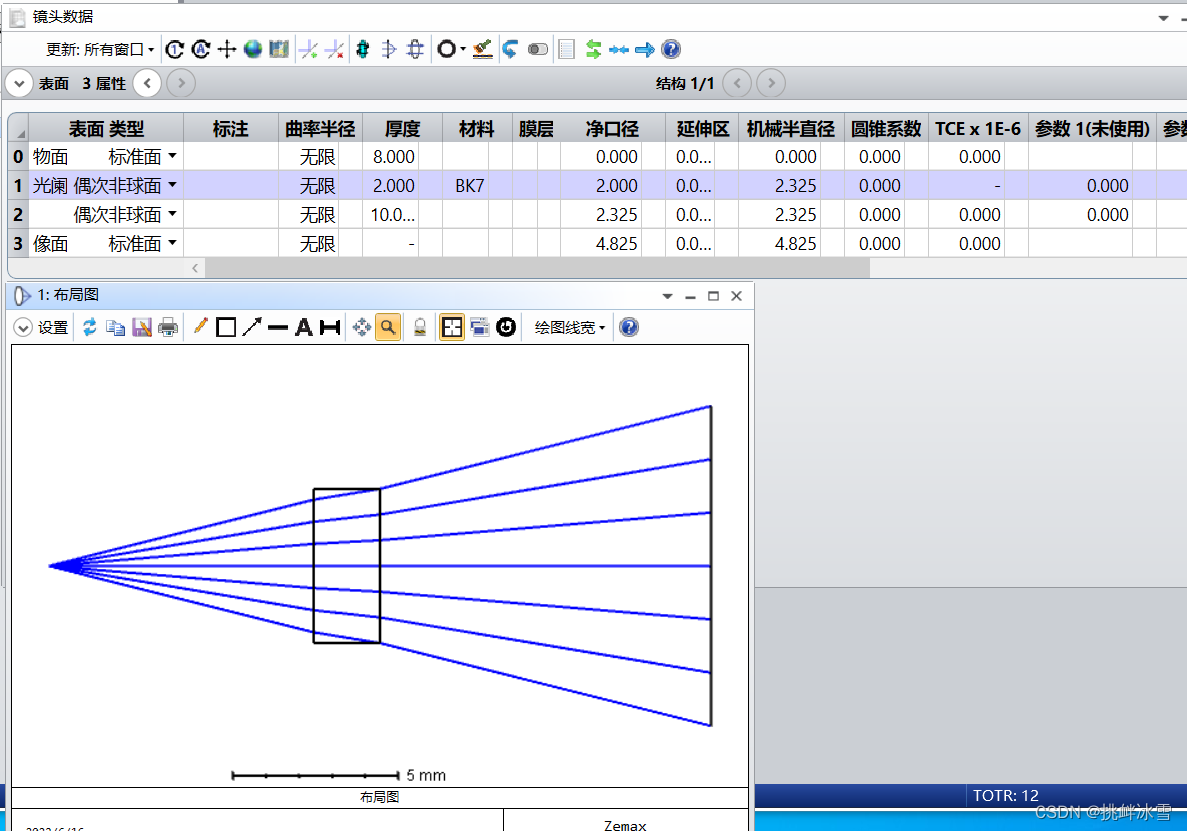

镜头数据如图，透镜前后表面设置为偶次非球面

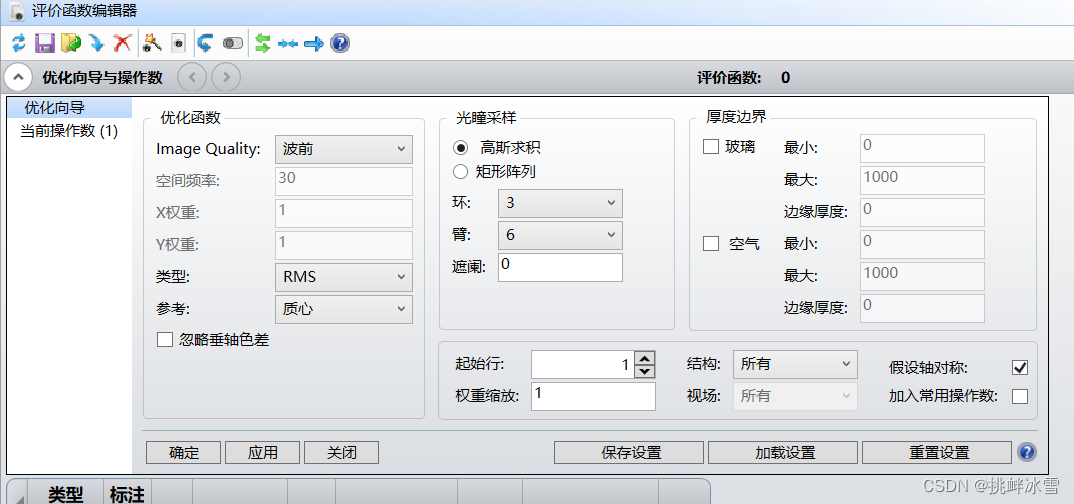

打开评价函数编辑器，先导入默认评价函数

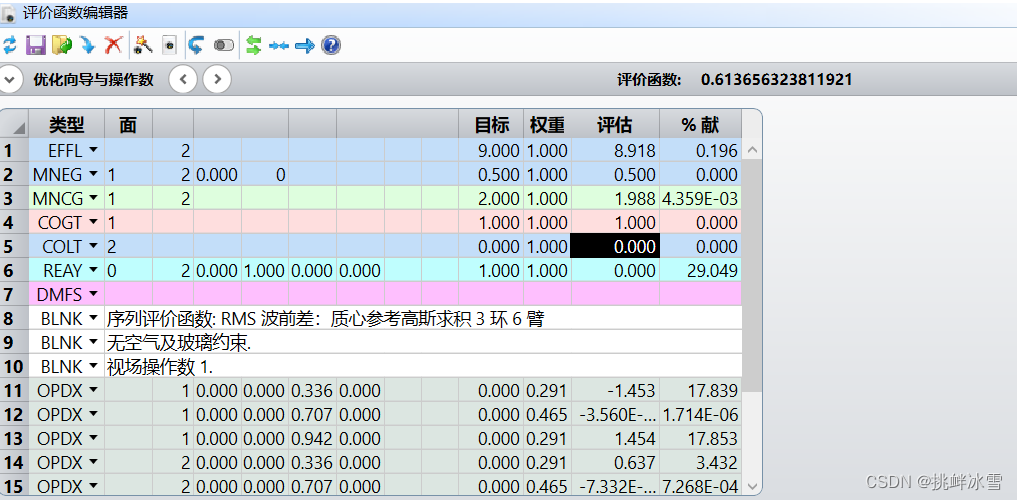

插入新的操作数

EFFL：控制有效焦距为9

MNEG：控制玻璃最小边缘厚度为0.5

MNCG：控制玻璃最小中心厚度为2

COGT：1面圆锥系数大于1

COLT：2面圆锥系数小于1

REAY：面上指定光线出射的Y坐标

把透镜前后表面的曲率半径、厚度、圆锥系数设为变量，执行锤型优化
