FPGA图像处理-中值滤波

简介

上一篇博客介绍了如何实现3x3均值滤波，本次就来实现3x3中值滤波。
中值滤波常用于去除图像的噪声，对椒盐噪声比较有效。
在每个3x3窗口中通过排序获取中间值作为输出即可。

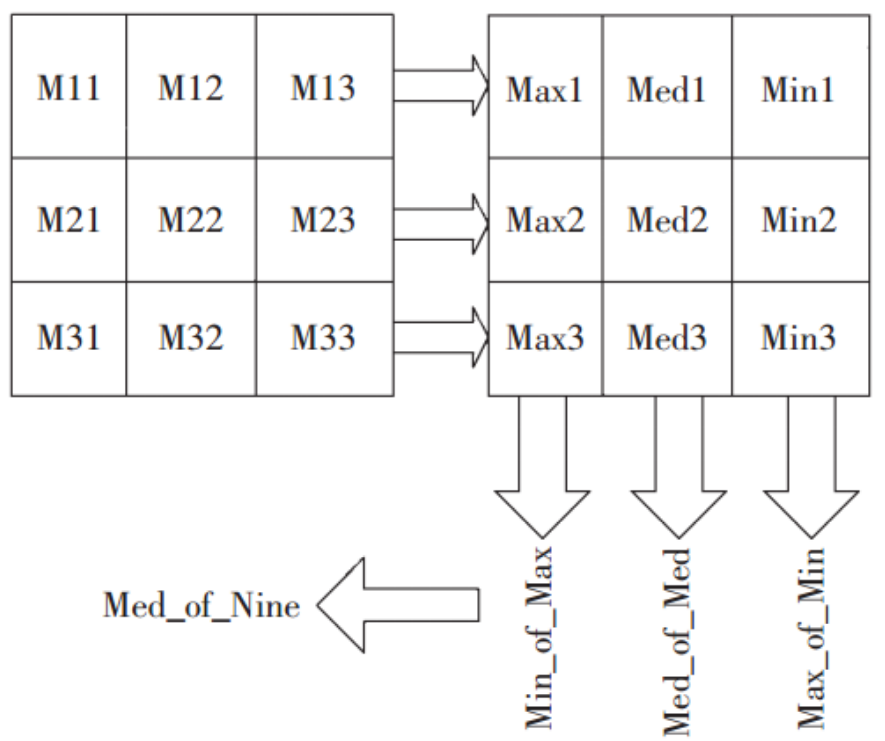

在FPGA中以流水线方式获取3x3窗口的中值：

图中详细描述了取得中值的步骤，同时也描述了每一级流水线需要完成的任务：

1. 对3x3窗口的每一行进行排序
2. 对3个max排序，取最小，对3个mid排序，取mid，对3个min排序，取max
3. 对第二步产生的三个数进行排序，得到中值

模块简介

为了简单起见，输入输出都是valid+data形式：

module mid_filter(
    input clk,
    input rst_n,

    input iValid,
    input [7:0] iData,

    output oValid,
    output [7:0] oData
);

中值滤波算法的实现

获取3x3卷积模板

之前有介绍如何获取3x3卷积模板，感兴趣的可以看看
需要注意获取3x3卷积模板消耗了2时钟周期。

filter_3x3 inst_filter_3x3(
    .clk      (clk),
    .rst_n    (rst_n),
    .iValid   (iValid),
    .iData    (iData),
    .oValid   (filter_oValid),
    .oData_11 (filter_11), .oData_12 (filter_12), .oData_13 (filter_13),
    .oData_21 (filter_21), .oData_22 (filter_22), .oData_23 (filter_23),
    .oData_31 (filter_31), .oData_32 (filter_32), .oData_33 (filter_33)
);

排序模块

分析上述步骤，每一步都是对3个数进行排序，所以需要一个模块来完成这个任务，该模块消耗1时钟周期。

module sort_3(
    input clk,
    input rst_n,
    input [7:0] data1, data2, data3,
    output reg [7:0] max, mid, min
);
    always @(pos
