本人小白，纯学习记录，在公司做BMS研发，业余学习一下ESP32IDF框架：

首先注意：

ESP32S3没有SPP协议（SPP协议是串口蓝牙协议）也不支持经典蓝牙，所以说在看IDF例子的时候要特别注意支持设备（通过阅读Readme文档，查看例子支持案例），只要ESP32支持这个功能，但是可以使用服务和特性完成这个功能。
低功耗蓝牙通信基于特性和服务，这也是GATT最重要的概念。

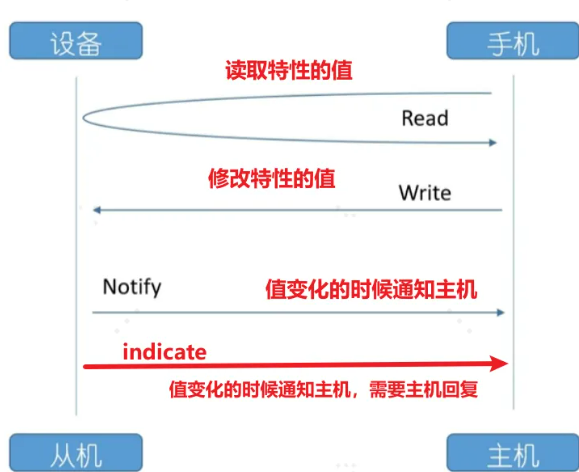

GATT 是处理数据交互的关系。
1. 包括：服务、特征、值、描述。-----牢记
GAP：如何发现设备、建立连接、管理连接、一般是广播的时候使用。
1. 包括：属性、UUID、值、权限。----牢记
GATT协议和ATT协议的基本数据结构是条目：条目由属性、UUID、值、权限构成，GATT 在这个基础上又有了服务、特征、值、描述。

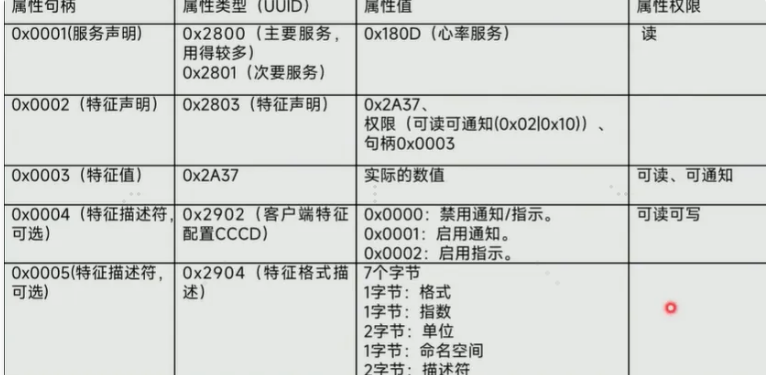

如下是5个条目：分别是属性----UUID------属性值------权限

学习ESP32IDF例子-GATT Server Service Table Example

文件路径在：

本文档详细介绍了适用于 ESP32 的 GATT 服务器服务表示例代码的使用方法。此示例使用表格实现了蓝牙低功耗（BLE）通用属性（GATT）服务器。例如，使用数据结构来定义服务器服务及其相关特性，比如如图所示的那种情况。如下的图表所示：因此，它展示了一种在单一位置定义服务器功能的实用方法。而不是一项一项地增加服务和特性。

意思是直接使用数据表来注册服务，手机APP是属于GATT客户端，ESP32S3作为服务端，客户端是主机只负责扫描和发起扫描请求，ESP32是从机负责广播和扫描响应。

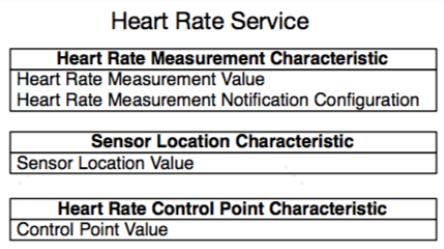

心率服务：

一个心率服务有3个特征；服务和特征都有UUID，UUID可以自定义也可以参考SIG小组的规定（查文档就行了！！）

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "esp_system.h"
#include "esp_log.h"
#include "nvs_flash.h"
#include "bt.h"
#include "bta_api.h"

#include "esp_gap_ble_api.h"
#include "esp_gatts_api.h"
#include "esp_bt_defs.h"
#include "esp_bt_main.h"
#include "esp_bt_main.h"
#include “gatts_table_creat_demo.h"

头文件：

这些内容对于 FreeRTOS 及其底层系统组件的正常运行是必需的，包括日志功能以及用于将数据存储在非易失性闪存中的库。我们对 bt.h、esp_bt_main.h、esp_gap_ble_api.h 和 _esp_gatts_api.h_ 这些文件感兴趣，因为它们公开了实现此示例所需的 BLE 应用程序接口。

bt.h：从主机端实现了蓝牙控制器和 HCI 配置程序。
esp_bt_main.h：实现了蓝牙堆栈的初始化和启用操作。
esp_gap_ble_api.h：实现了诸如广告和连接参数等 GAP（通用连接协议）的配置功能。
esp_gatts_api.h：实现了 GATT 服务器的配置功能，例如创建服务和特征。

enum
{
    HRS_IDX_SVC,

    HRS_IDX_HR_MEAS_CHAR,
    HRS_IDX_HR_MEAS_VAL,
    HRS_IDX_HR_MEAS_NTF_CFG,

    HRS_IDX_BOBY_SENSOR_LOC_CHAR,
    HRS_IDX_BOBY_SENSOR_LOC_VAL,

    HRS_IDX_HR_CTNL_PT_CHAR,
    HRS_IDX_HR_CTNL_PT_VAL,

    HRS_IDX_NB,
};

枚举元素的设置顺序与Heart Rate Profile属性相同，从服务开始，然后是该服务的特征。此外，心率测量特性有一个客户端特性配置（CCC）描述符，该描述符是一个附加属性，用于描述该特性是否启用了通知。稍后在创建实际属性表时，可以使用枚举索引来标识每个元素

HRS_IDX_SVC：心率服务索引
HRS_IDX_HR_MEAS_CHAR：心率测量特征索引
HRS_IDX_HR_MEAS_VAL：心率测量特征值索引
HRS IDX_HR_MEAS_NTF_CFG：心率测量通知配置（CCC）索引
HRS_IDX_BOBY_SENSOR_LOC_CHAR：心率体传感器位置特征索引
HRS_IDX_BOBY_SENSOR_LOC_VAL：心率人体传感器位置特征值索引
HRS_IDX_HR_CTNL_PT_CHAR：心率控制点特征指数
HRS_IDX_HR_CTNL_PT_VAL：心率控制点特征值指数
HRS_IDX_NB：表中元素的数量。

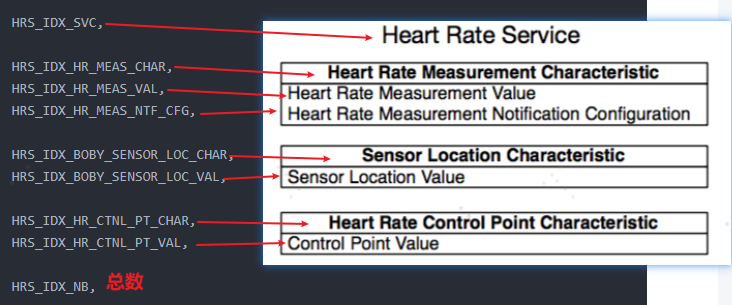

对应关系

void app_main(void)
{
    esp_err_t ret;

    /* Initialize NVS. 这部分代码最好是只初始化一次 */
    ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK( ret );
    /* Initialize NVS. 这部分代码最好是只初始化一次 */

    //释放经典蓝牙的内存
    ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));
    //默认的蓝牙控制器
    esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
    //厨初始化默认蓝牙控制器
    ret = esp_bt_controller_init(&bt_cfg);
    if (ret) {
        ESP_LOGE(GATTS_TABLE_TAG, "%s enable controller failed: %s", __func__,                             esp_err_to_name(ret));
        return;
    }
    //使能蓝牙控制器
    ret = esp_bt_controller_enable(ESP_BT_MODE_BLE);
    if (ret) {
        ESP_LOGE(GATTS_TABLE_TAG, "%s enable controller failed: %s", __func__, esp_err_to_name(ret));
        return;
    }
    //初始化蓝牙bluedroid协议栈
    ret = esp_bluedroid_init();
    if (ret) {
        ESP_LOGE(GATTS_TABLE_TAG, "%s init bluetooth failed: %s", __func__, esp_err_to_name(ret));
        return;
    }
    //使能蓝牙bluedroid协议栈
    ret = esp_bluedroid_enable();
    if (ret) {
        ESP_LOGE(GATTS_TABLE_TAG, "%s enable bluetooth failed: %s", __func__, esp_err_to_name(ret));
        return;
    }
    //注册gatt事件回调函数
    ret = esp_ble_gatts_register_callback(gatts_event_handler);
    if (ret){
        ESP_LOGE(GATTS_TABLE_TAG, "gatts register error, error code = %x", ret);
        return;
    }
    //注册gap事件回调函数
    ret = esp_ble_gap_register_callback(gap_event_handler);
    if (ret){
        ESP_LOGE(GATTS_TABLE_TAG, "gap register error, error code = %x", ret);
        return;
    }
    //注册gap事件回调函数 触发 ESP_GATTS_REG_EVT事件. ESP_APP_ID是一个UUID
    ret = esp_ble_gatts_app_register(ESP_APP_ID);
    if (ret){
        ESP_LOGE(GATTS_TABLE_TAG, "gatts app register error, error code = %x", ret);
        return;
    }
    //此功能会触发 ESP_GATTC_CFG_MTU_EVT 事件。
//您可以在调用此 API 之前先调用 esp_ble_gatt_set_local_mtu 来本地设置所需的 MTU 大小。如果不进//行设置，GATT 通道将使用默认的 MTU 大小（23 字节）。
    esp_err_t local_mtu_ret = esp_ble_gatt_set_local_mtu(500);
    if (local_mtu_ret){
        ESP_LOGE(GATTS_TABLE_TAG, "set local  MTU failed, error code = %x", local_mtu_ret);
    }
}

可以把这个app_maing改为你的初始化函数，直接调用就行了，可以完成一个初始化的功能。
