Swin Transformer 结构&代码解析学习

---

---

前言摘要

  文章提出了一种新的ViT（Vision Transformer）作为计算机视觉任务的通用主干。而为了解决图像与NLP在数据规模和分辨率上存在的差异，设计了一种类似于ResNet等传统卷积网络类似的分层（Stage）结构，对于不同尺度的目标更具灵活性。同时引入滑窗（Shifted Window）来进行非重叠局部窗口的自注意力计算；滑窗也允许跨窗口patch的连接，在降低计算量的同时实现不同窗口区域内容的交互。
 

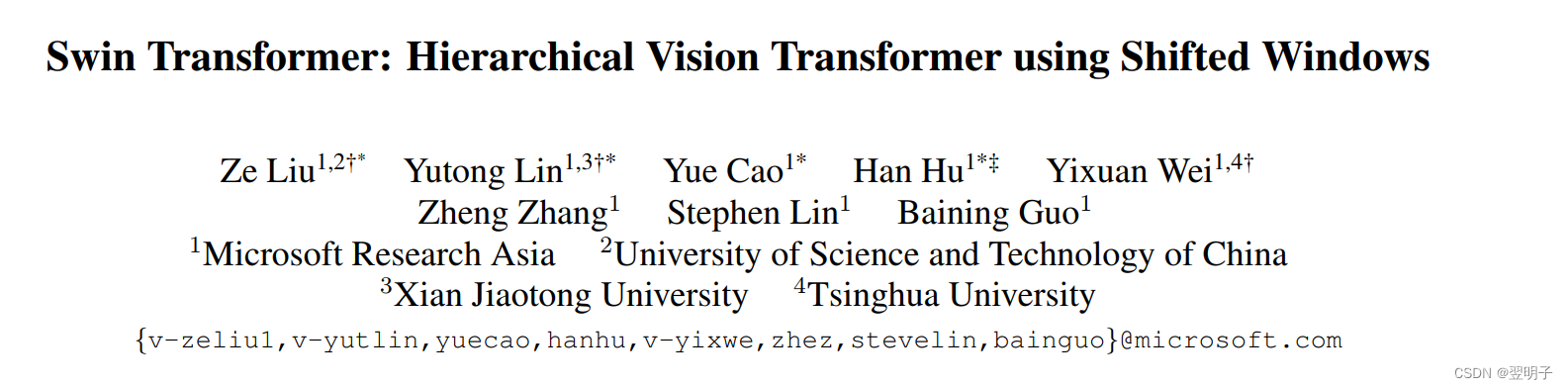

论文名称： Swin Transformer: Hierarchical Vision Transformer using Shifted Windows
论文地址： ICCV 2021 open access
代码地址： https://github.com/microsoft/Swin-Transformer

代码源自@太阳花的小绿豆，特别感谢！
导师代码地址： GitHub
导师代码讲解： https://www.bilibili.com/video/BV1yg411K7Yc

---

一、网络总体结构及代码框架

  网络的总体结构如Fig.1所示，首先通过tokenization方法（由Patch Paritition和Linear Embedding组成）将输入图像生成token；而后通过四个不同的stage来构建尺度不同的特征图针对下游任务，每个stage中包含W-MSA模块，将特征图划分成了多个不相交的窗体（Window），且MSA注意力交互只在每个窗体（Window）内进行。相对于ViT对全局进行Multi-Head Self-Attention能够减少计算量，尤其是在浅层特征图分辨率很大的时候。然而W-MSA阻碍不同窗口之间的信息传递，所以文章也提出了SW-MSA模块，通过此方法能够实现跨窗口的信息交互；同时在不同stage间作者提出了Patch Mergring下采样方法实现对token的下采样。

Fig.1 Swin Transformer网络结构

• Patch_Embed:三通道彩色图像在输入网络前需要token化。类似于ViT,对于第一个stage前的Patch Paritition和Linear Embedding采用Patch_Embed方法统一实现,具体是通过一个卷积层并展平(flatten)完成。
• Patch_Mergring:由于网络是类似于深度卷积的层次化stage结构，在每一个stage输出后需要对特征进行下采样，尺度减半通道数翻倍；步骤是对token重构的特征进行隔行采样并拼接得到4块patch，而后通过LN层和线性映射压缩通道数。
• Swin Transformer Block:滑窗注意力W-MSA及SW-MSA构成位置，这两个结构是先后成对使用的。基本结构和组成类似于ViT的transformer Block，包括MSA后的FNN当中的MLP和LN等；同时针对相应问题引入相对位置偏差和窗体分块掩码。

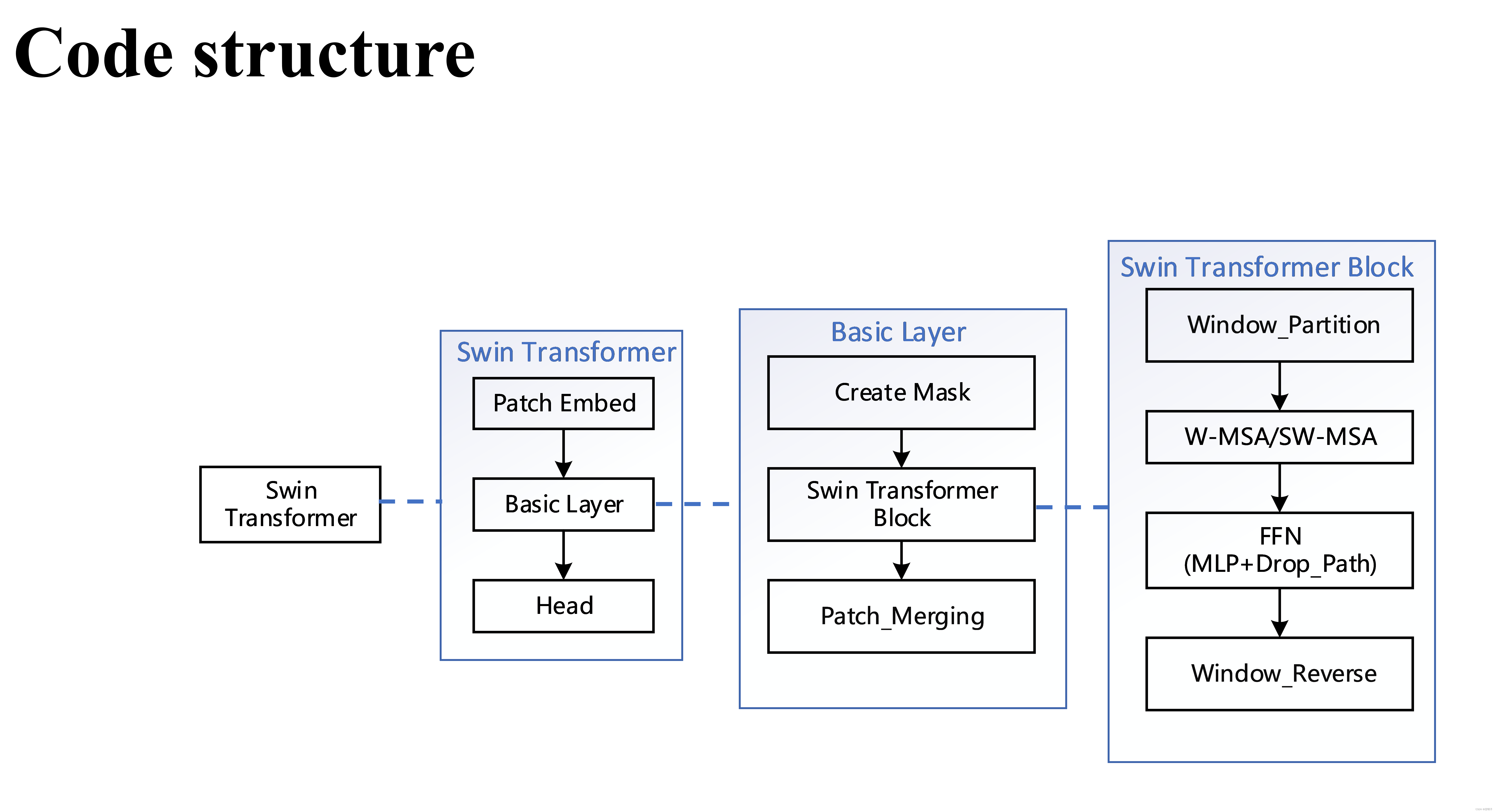

Fig.2 Swin Transformer模型代码调用结构

 

模型实现代码结构如Fig.2所示，下文会对具体模块和代码部分进行分析解读。

---

二、各部分方法&代码解析

1. Patch_Embed

  文章结构图当中的Patch Paritition和Linear Embedding部分实际由PatchEmbed类来实现。初始化类时对patch_size尺寸、输入图像通道数in_channels和embed_dim维度进行定义。通过Conv卷积操作来实现嵌入。卷积核大小和步长都是patch_size，卷积核个数为embed_dim。输入维度为(B,C,H,W)，输出维度为(B,H'*W',embed_dim)。代码如下：

class PatchEmbed(nn.Module):
    """
    2D Image to Patch Embedding
    """
    def __init__(self, patch_size=4, in_c=3, embed_dim=96, norm_layer=None):
        super().__init__()
        patch_size = (patch_size, patch_size)
        self.patch_size = patch_size # 每块patch的尺寸，也是卷积核尺寸和步长
        self.in_chans = in_c # 输入图像的维度，通道数
        self.embed_dim = embed_dim
        self.proj = nn.Conv2d(in_c, embed_dim, kernel_size=patch_size, stride=patch_size)
        self.norm = norm_layer(embed_dim) if norm_layer else nn.Identity()

    def forward(self, x):
        _, _, H, W = x.shape
        # padding
        # 如果输入图片的H，W不是patch_size的整数倍，需要进行padding
        pad_input = (H % self.patch_size[0] != 0) or (W % self.patch_size[1] != 0)
        if pad_input:
            x = F.pad(x, (0, self.patch_size[1] - W % self.patch_size[1],
                          0, self.patch_size[0] - H % self.patch_size[0],
                          0, 0))
        # 下采样patch_size倍
        x = self.proj(x)
        _, _, H, W = x.shape
        # flatten: [B, C, H, W] -> [B, C, HW]
        # transpose: [B, C, HW] -> [B, HW, C]
        x = x.flatten(2).transpose(1, 2) # 展平并交换维度
        x = self.norm(x)
        return x, H, W

2. Patch Merging

Fig.3 Patch Merging实现步骤

  除第一stage以外，每个stage阶段在Swin Transformer Block前都需进行
