一、分布式架构

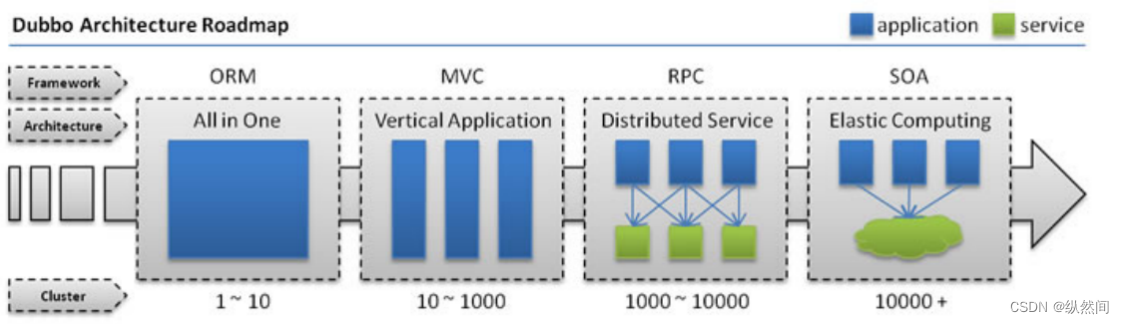

1 分布式架构的演进

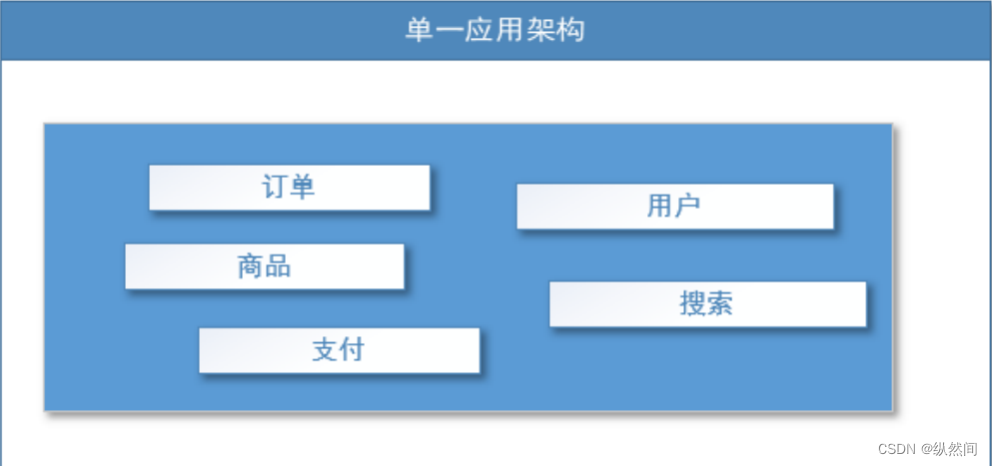

1.1 单一应用架

适用于小型网站，小型管理系统，将所有功能都部署到一个功能里，简单易用。

缺点：

1、性能扩展比较难

2、协同开发问题

3、不利于升级维护

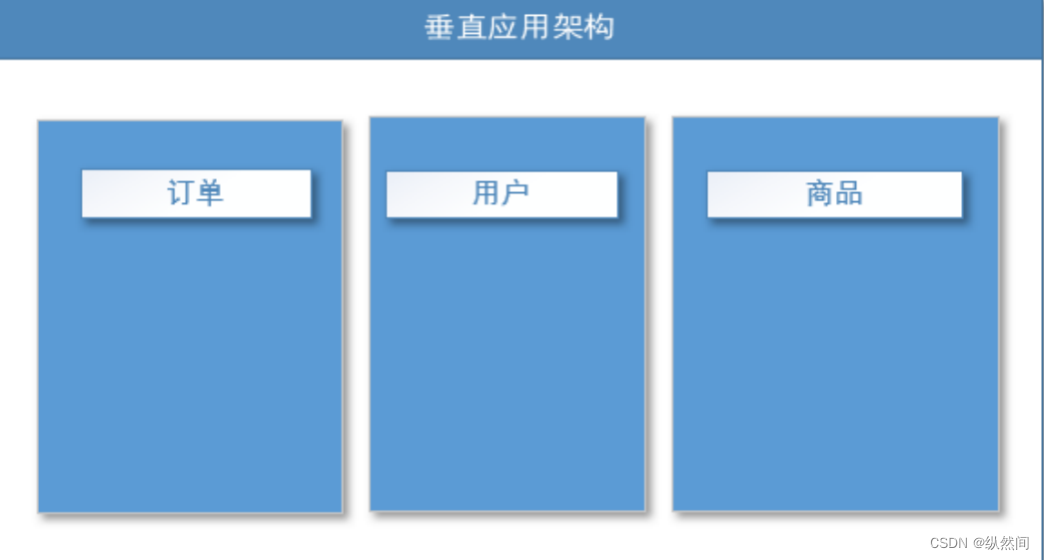

1.2 垂直应用架构

通过切分业务来实现各个模块独立部署，降低了维护和部署的难度，团队各司其职更易管理，性能扩展也更方便，更有针对性。

缺点：公用模块无法重复利用，开发性的浪费

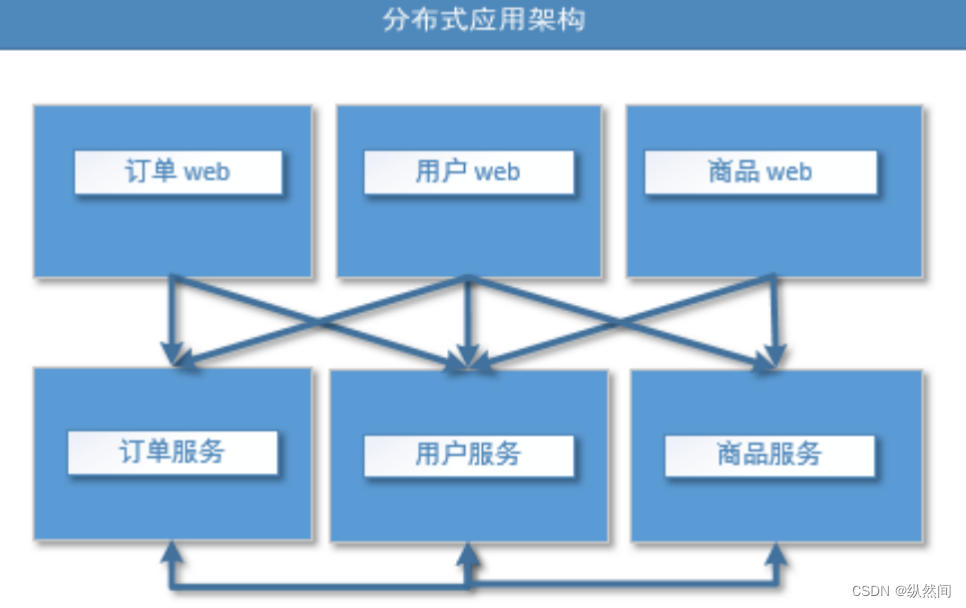

1.3 分布式应用架构

将各个应用通过分层独立出来，可以利用rpc实现web与service、service与service的互相调用，提高了代码的复用性。

缺点：每个调用的模块要存储一份完整的被调用模块的位置和状态，一旦位置和状态发生变化，就要更新所有涉及的配置。

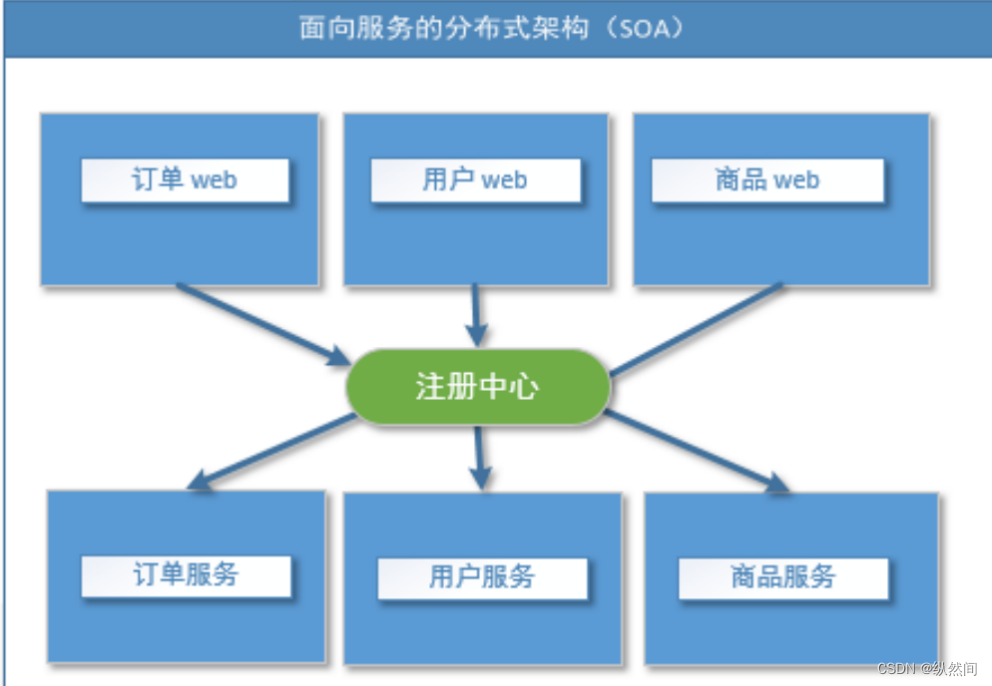

1.4 面向服务的分布式架构

随着架构不断增大，服务节点也越来越多，服务之间的调用和依赖关系也越来越复杂，需要有一个统一的中心来调度、路由、管理所有的服务，基于这个中心构建的这个星型架构就是现在目前最主流的SOA分布式架构。

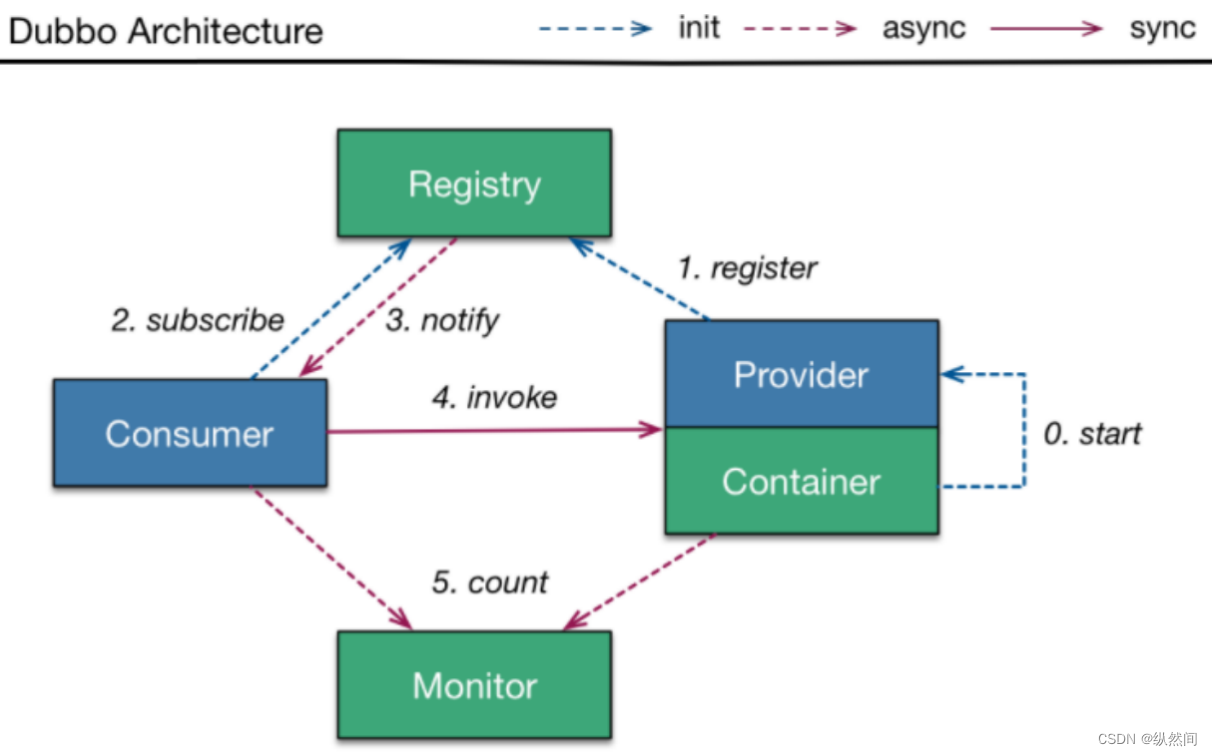

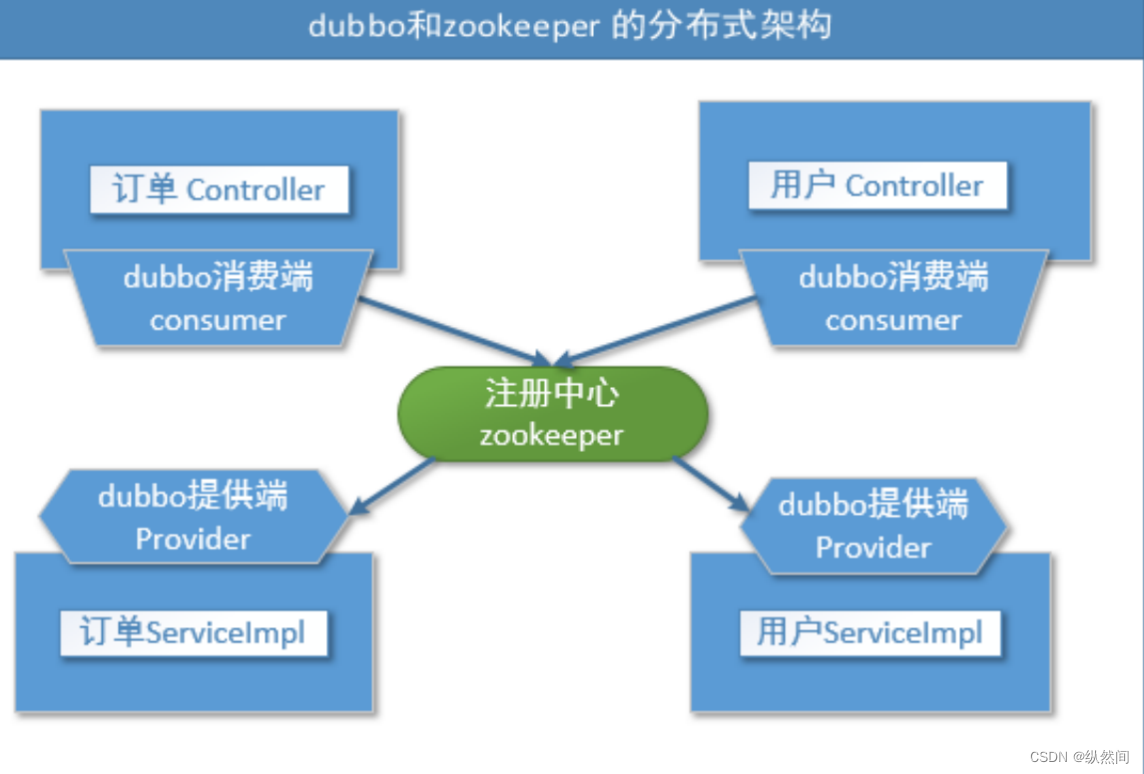

1.5 dubbo架构图

Dubbo ：注册中心采用zookeeper！

Dubbo : 订阅发布服务功能！

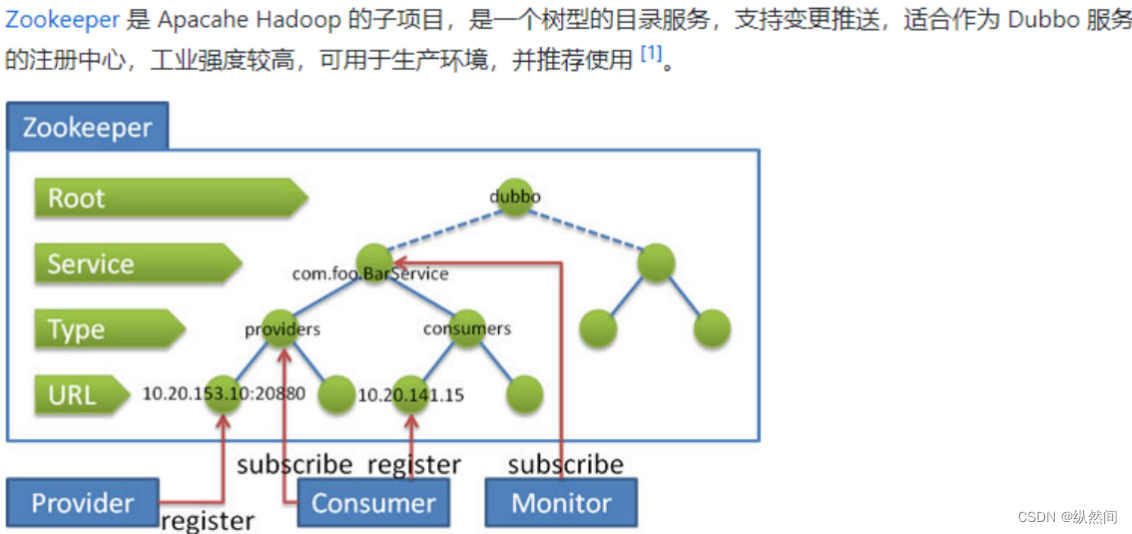

1.6 dubbo注册中心

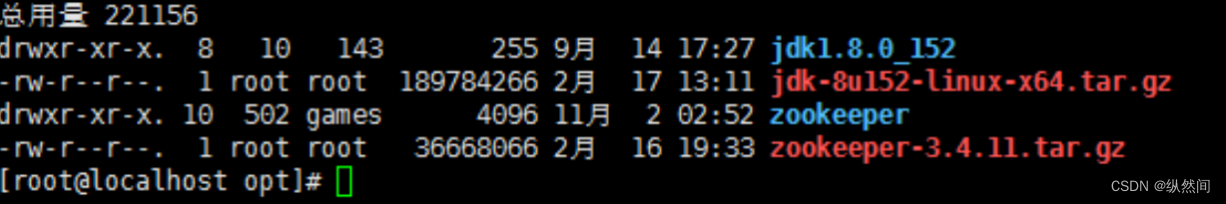

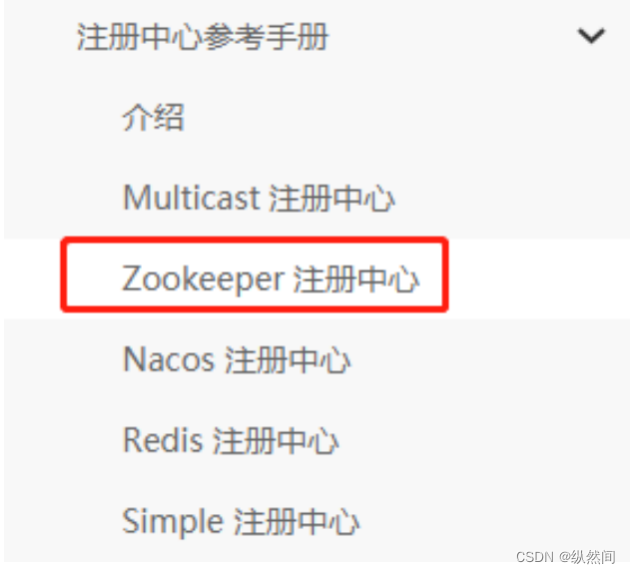

官网：推荐使用 Zookeeper 注册中心

使用：

依赖jar 包
配置
1. 配置单机版 <dubbo:registry address="zookeeper://10.20.153.10:2181" />
2. 配置集群版

<dubbo:registry address="zookeeper://10.20.153.10:2181?backup=10.20.153.11:2181,10.20.153.12:2181" />

1.7 使用dubbo

https://cn.dubbo.apache.org/zh-cn/

1.8 最佳实战

配置版本
序列化

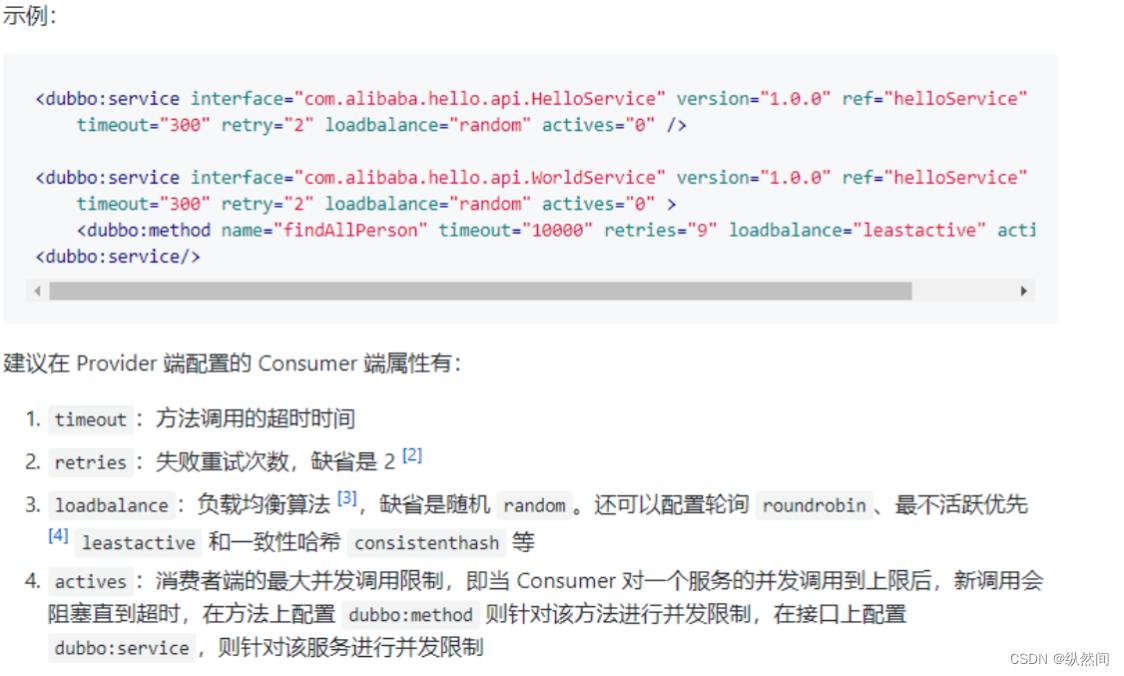

1.9 推荐用法

2 如何实现这种SOA架构

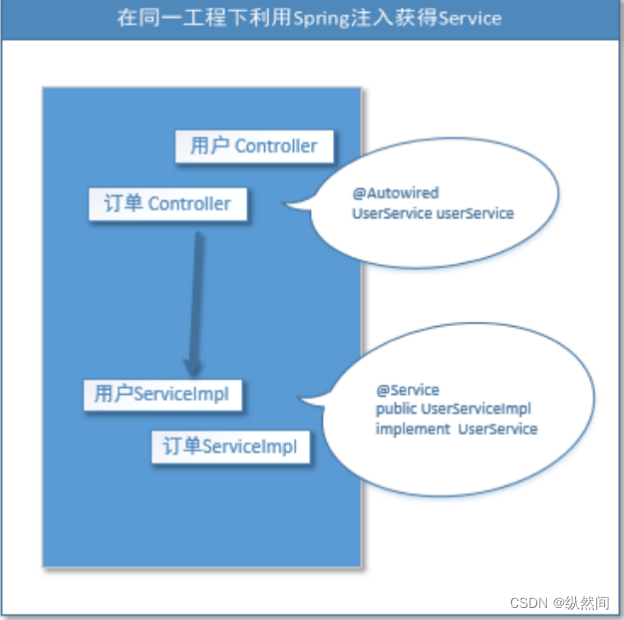

原来所有的controller、service接口、service实现都在一个工程，通过Spring的ioc就可以实现互相调用。

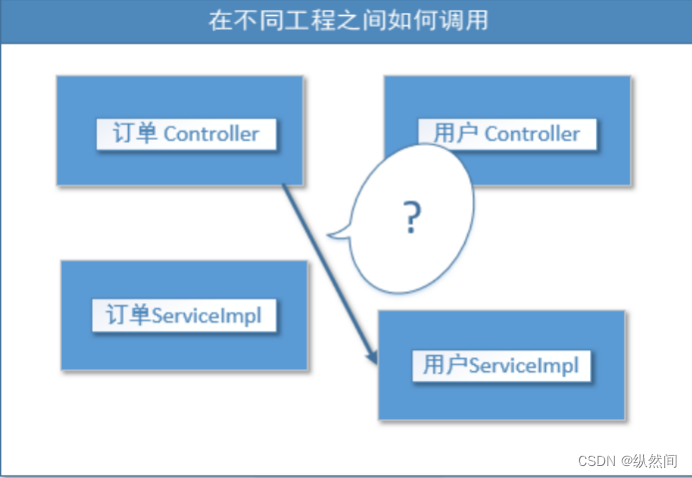

那么假如controller和service实现隶属于不同的应用如何实现调用呢？

答案：rpc，dubbo, spring cloud

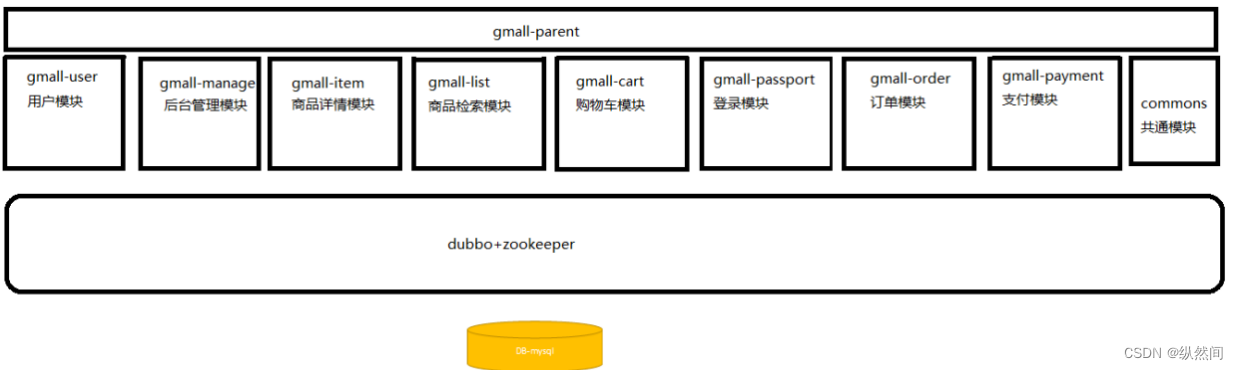

3 项目构成

Commons 共通模块内容
1. gmall-parent[定义jar包的版本]，springBoot，dubbo，zookeeper，apache工具类
共通中又分为：web-util，service-util【redis】
1. Web-util 内容包括
  1. Commons，thymeleaf【前端显示模板】
  2. springBoot可以要jsp作为显示的模板，需要自己手动配置

spring.mvc.view.suffix=.jsp
spring.mvc.view.prefix=/WEB-INF/jsp/

1. Service-util 内容包括
  1. Commons，mysql，redis，activemq【消息队列-分布式事务】

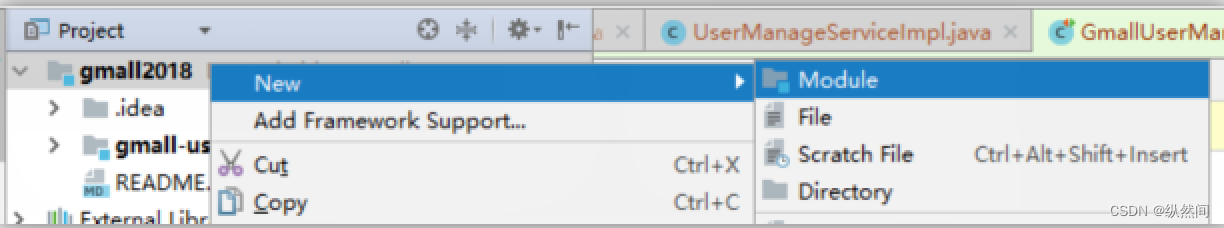

二、分布式工程的模块搭建

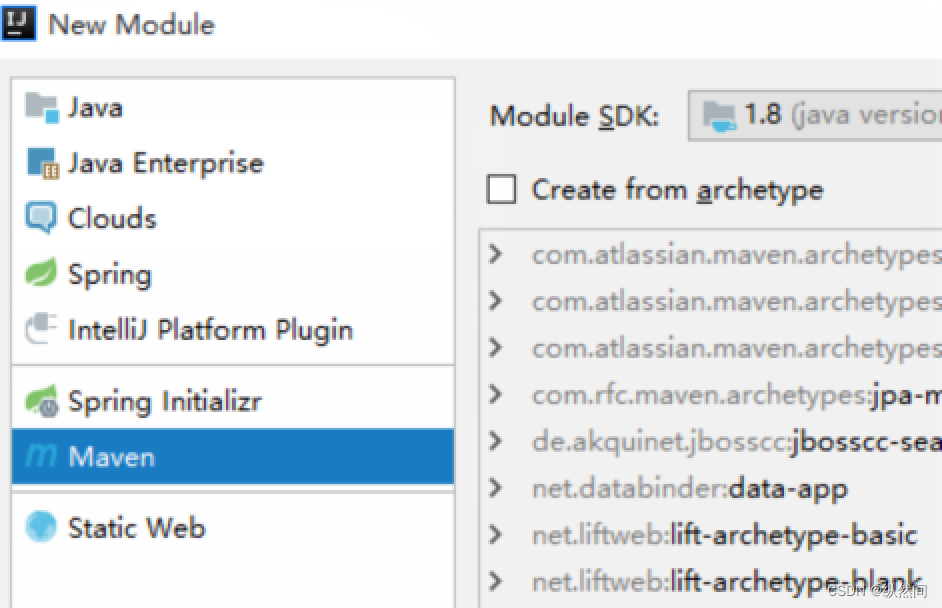

在新建项目的时候，注意修改maven的本地仓库

配置idea 的信息

调整idea占用磁盘空间

在安装目录：

idea.properties

idea.config.path=E:/idea/config

idea.system.path=E:/idea/system

默认配置如下：

# idea.config.path=${user.home}/.IntelliJIdea/config

# idea.system.path=${user.home}/.IntelliJIdea/system

依赖关系使用Maven 构建：依赖，继承，聚合【pom.xml packaging pom】

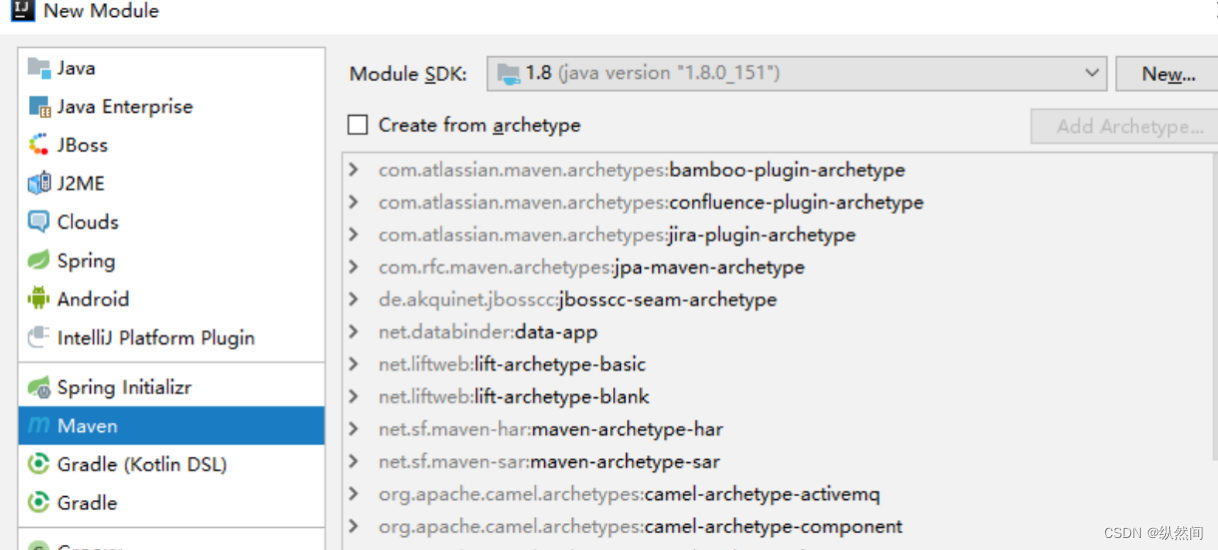

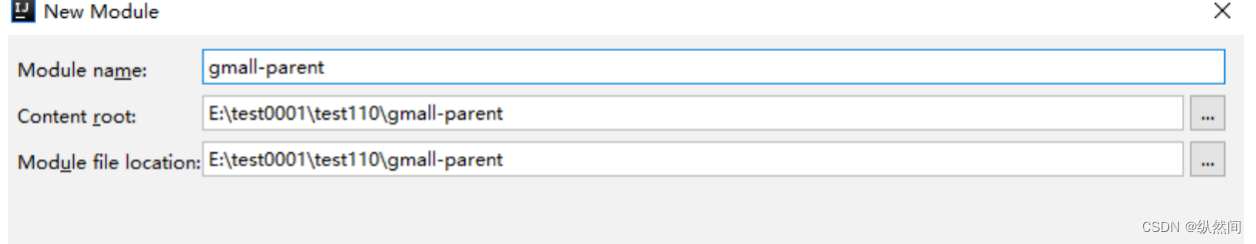

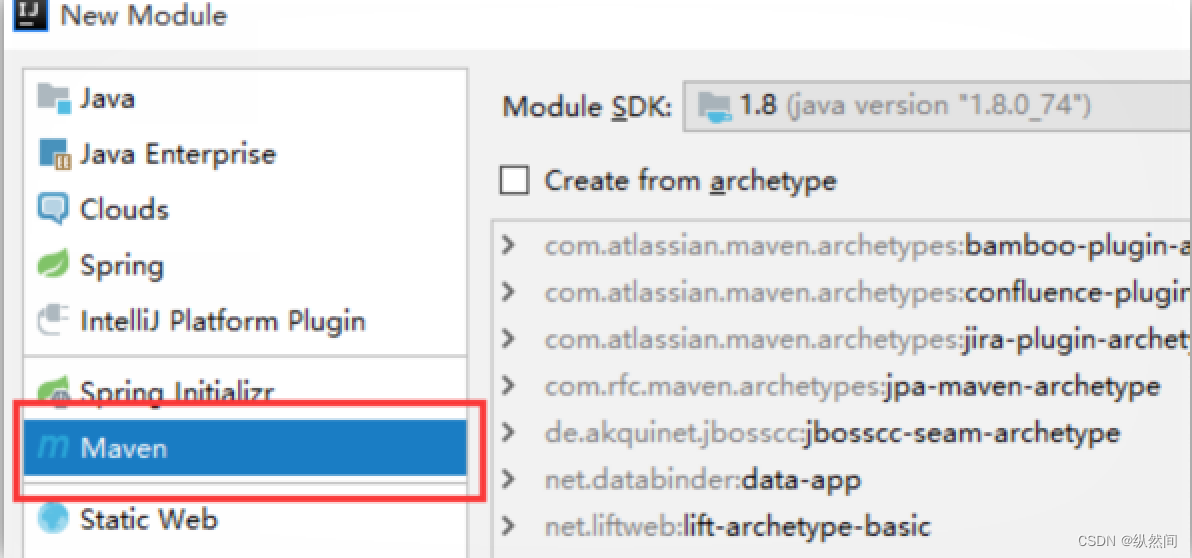

1 搭建parent模块

parent模块的 pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.test.gmall</groupId>
    <artifactId>gmall-parent</artifactId>
    <version>1.0-SNAPSHOT</version>
    <packaging>pom</packaging>
    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
        <java.version>1.8</java.version>

        <fastjson.version>1.2.46</fastjson.version>
        <dubbo-starter.version>1.0.10</dubbo-starter.version>
        <dubbo.version>2.6.0</dubbo.version>
        <zkclient.version>0.10</zkclient.version>
        <mybatis.version>1.3.1</mybatis.version>
        <nekohtml.version>1.9.20</nekohtml.version>
        <xml-apis.version>1.4.01</xml-apis.version>
        <batik-ext.version>1.9.1</batik-ext.version>
        <jsoup.version>1.11.2</jsoup.version>
        <httpclient.version>4.5.5</httpclient.version>
        <commons-lang3.version>3.7</commons-lang3.version>
        <mapper-starter.version>1.2.3</mapper-starter.version>
        <jedis.version>2.9.0</jedis.version>
        <jest.version>5.3.3</jest.version>
        <jna.version>4.5.1</jna.version>
        <beanUtils.version>1.9.3</beanUtils.version>
    </properties>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.5.10.RELEASE</version>
        <relativePath/>
    </parent>

    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>com.alibaba</groupId>
                <artifactId>fastjson</artifactId>
                <version>${fastjson.version}</version>
            </dependency>

            <dependency>
                <groupId>com.alibaba</groupId>
                <artifactId>dubbo</artifactId>
                <version>${dubbo.version}</version>
            </dependency>

            <dependency>
                <groupId>com.101tec</groupId>
                <artifactId>zkclient</artifactId>
                <version>${zkclient.version}</version>
            </dependency>

            <dependency>
                <groupId>com.gitee.reger</groupId>
                <artifactId>spring-boot-starter-dubbo</artifactId>
                <version>${dubbo-starter.version}</version>
            </dependency>

            <dependency>
                <groupId>org.mybatis.spring.boot</groupId>
                <artifactId>mybatis-spring-boot-starter</artifactId>
                <version>${mybatis.version}</version>
            </dependency>

            <dependency>
                <groupId>net.sourceforge.nekohtml</groupId>
                <artifactId>nekohtml</artifactId>
                <version>${nekohtml.version}</version>
            </dependency>

            <dependency>
                <groupId>xml-apis</groupId>
                <artifactId>xml-apis</artifactId>
                <version>${xml-apis.version}</version>
            </dependency>

            <dependency>
                <groupId>org.apache.xmlgraphics</groupId>
                <artifactId>batik-ext</artifactId>
                <version>${batik-ext.version}</version>
            </dependency>


            <dependency>
                <groupId>org.jsoup</groupId>
                <artifactId>jsoup</artifactId>
                <version>${jsoup.version}</version>
            </dependency>


            <dependency>
                <groupId>org.apache.httpcomponents</groupId>
                <artifactId>httpclient</artifactId>
                <version>${httpclient.version}</version>
            </dependency>

            <dependency>
                <groupId>org.apache.commons</groupId>
                <artifactId>commons-lang3</artifactId>
                <version>${commons-lang3.version}</version>
            </dependency>

            <dependency>
                <groupId>tk.mybatis</groupId>
                <artifactId>mapper-spring-boot-starter</artifactId>
                <version>${mapper-starter.version}</version>
            </dependency>

            <dependency>
                <groupId>redis.clients</groupId>
                <artifactId>jedis</artifactId>
                <version>${jedis.version}</version>
            </dependency>


            <dependency>
                <groupId>io.searchbox</groupId>
                <artifactId>jest</artifactId>
                <version>${jest.version}</version>
            </dependency>


            <dependency>
                <groupId>net.java.dev.jna</groupId>
                <artifactId>jna</artifactId>
                <version>${jna.version}</version>
            </dependency>

            <dependency>
                <groupId>commons-beanutils</groupId>
                <artifactId>commons-beanutils</artifactId>
                <version>${beanUtils.version}</version>
            </dependency>

        </dependencies>
    </dependencyManagement>
</project>

然后在idea右边菜单执行安装

Install 之后，将项目安装到本地仓库！

2 创建bean模块

实体类：bean，pojo，entity，domain,vo ,dto

将所有的bean 类都放到该项目中 gmall-bean 中

例如：UserInfo类

bean模块的pom.xml

  <exclusions>
                <exclusion>
                    <groupId>org.springframework.boot</groupId>
                    <artifactId>spring-boot-starter-jdbc</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

<dependency>
    <groupId>org.projectlombok</groupId>
    <artifactId>lombok</artifactId>
</dependency>
    </dependencies>
</project>

3 搭建interface模块

interface的pom.xml

<parent>
   <groupId>com.test.gmall</groupId>
   <artifactId>gmall-parent</artifactId>
   <version>1.0-SNAPSHOT</version>
</parent>

    <dependencies>
        <dependency>
            <groupId>com.test.gmall</groupId>
            <artifactId>gmall-bean</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>
    </dependencies>

</project>

将原来的UserInfoService 模块放到该模块中

如果写mapper 不利于后期维护，mapper 应该放在具体的模块项目中-service。

4 搭建 util模块

首先我们可以把所有的第三方依赖包分为三种

web业务模块用到的第三方包,比如文件上传客户端、页面渲染工具、操作cookie的工具类等等。
service业务模块用到的第三方包，比如jdbc、mybatis、jedis、activemq工具包等等。
通用型的第三方包，比如fastjson、httpclient、apache工具包等等。
只有本模块用到的 es

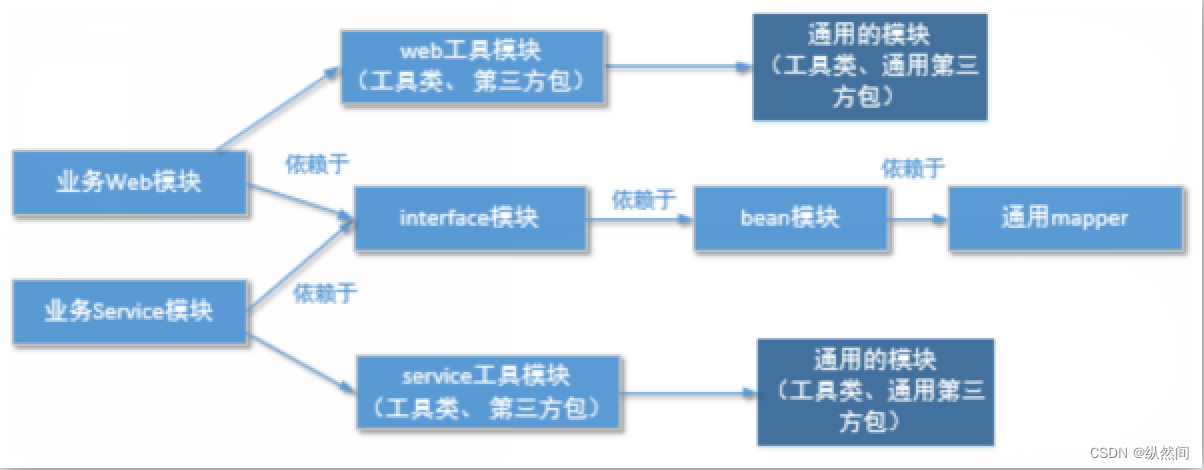

基于这三种情况我们可以搭建如下的依赖结构：

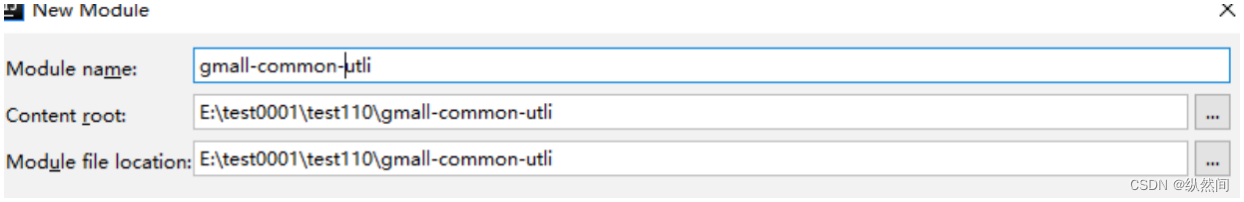

创建common-util的模块

pom.xml文件

首先先分析具体哪些包是通用的

gmall-common-util

spring-boot-starter-test	测试(springboot有默认版本号)
spring-boot-starter-web	内含tomcat容器、HttpSevrletRequest等 (springboot有默认版本号)
fastjson	json工具
commons-lang3	方便好用的apache工具库
commons-beanutils	方便好用的apache处理实体bean工具库
commons-codec	方便好用的apache解码工具库sso用到
httpclient	restful调用客户端

gmall-common-util的pom.xml

<groupId>com.alibaba</groupId>

<artifactId>fastjson</artifactId>

</dependency>

</dependencies>
</project>

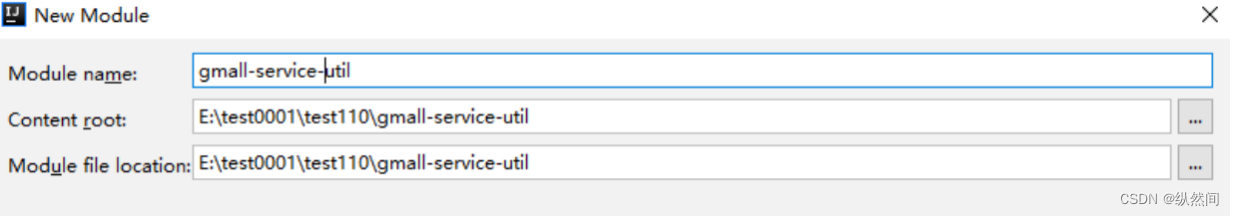

创建service-util模块

gmall-service-util

spring-boot-starter-jdbc	数据库驱动(springboot有默认版本号)
mysql-connector-java	数据库连接器(springboot有默认版本号)
mybatis-spring-boot-starter	mybatis

gmall-service-util的pom.xml

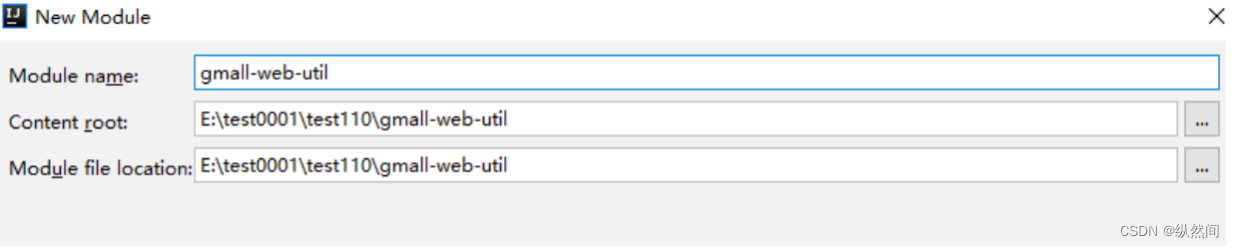

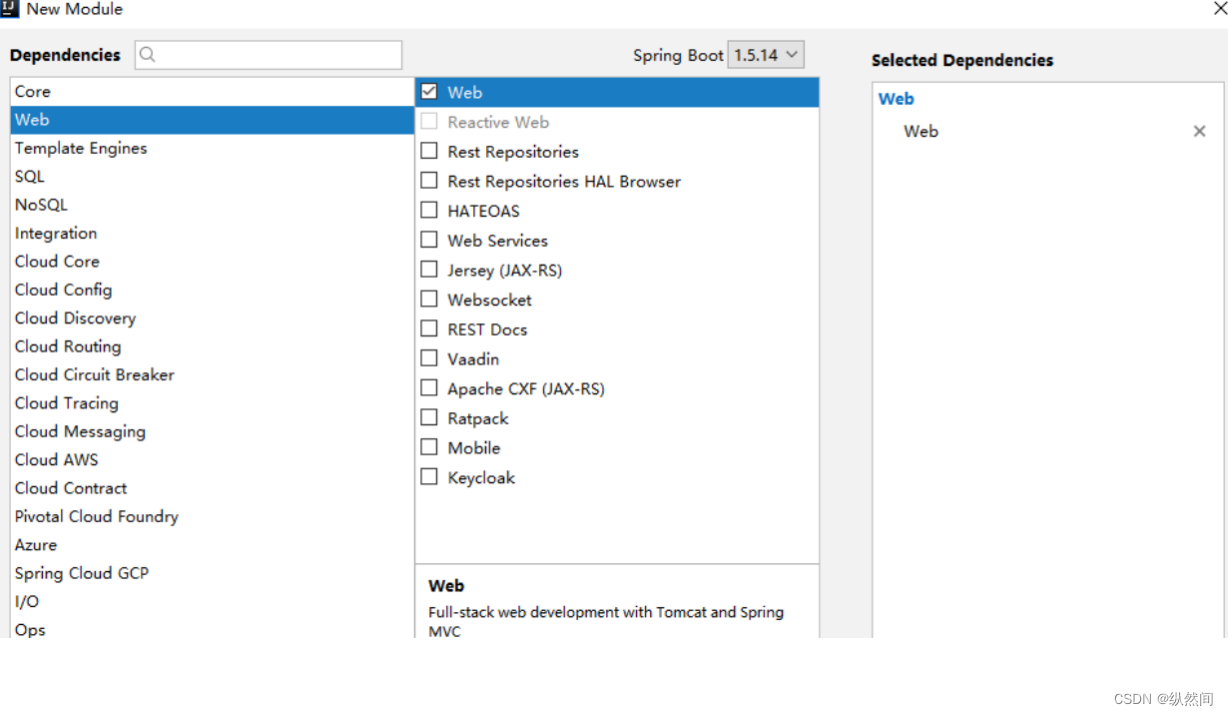

创建web-util模块

gmall-web-util

thymeleaf

springboot自带页面渲染工具(springboot有默认版本号)

gmall-web-util 项目

gmall-web-util的pom.xml

注意：到此处要休息片刻！install gmall-parent! 如果没有问题，则继续下面步骤！

5 重构gmall-usermanage 模块

有页面等参与，相当于服务。Springboot项目

#gmall-usermanage 项目中 pom.xml

<parent>
   <artifactId>gmall-parent</artifactId>
   <groupId>com.test.gmall0416</groupId>
   <version>1.0-SNAPSHOT</version>
   <relativePath>../gmall-parent/pom.xml</relativePath>
</parent>

<dependencies>
   <dependency>
      <groupId>com.test.gmall0416</groupId>
      <artifactId>gmall-interface</artifactId>
      <version>1.0-SNAPSHOT</version>
   </dependency>

   <dependency>
      <groupId>com.test.gmall0416</groupId>
      <artifactId>gmall-service-util</artifactId>
      <version>1.0-SNAPSHOT</version>
   </dependency>
</dependencies>

代码开发

5.1 bean

public class UserInfo implements Serializable{
    @Id
    @Column
    private String id;
    @Column
    private String loginName;
    @Column
    private String nickName;
    @Column
    private String passwd;
    @Column
    private String name;
    @Column
    private String phoneNum;
    @Column
    private String email;
    @Column
    private String headImg;
    @Column
    private String userLevel;

}

注意：@Column 和@Id 都是javax.persistence包中的

技巧 idea快捷键：alt+insert可以快速插入getter 和setter

5.2 Mapper

通常跟实体类+Mapper

public interface UserInfoMapper extends Mapper<UserInfo> {
}

注意： Mapper也是引用tk.mybatis.mapper.common.Mapper包中的

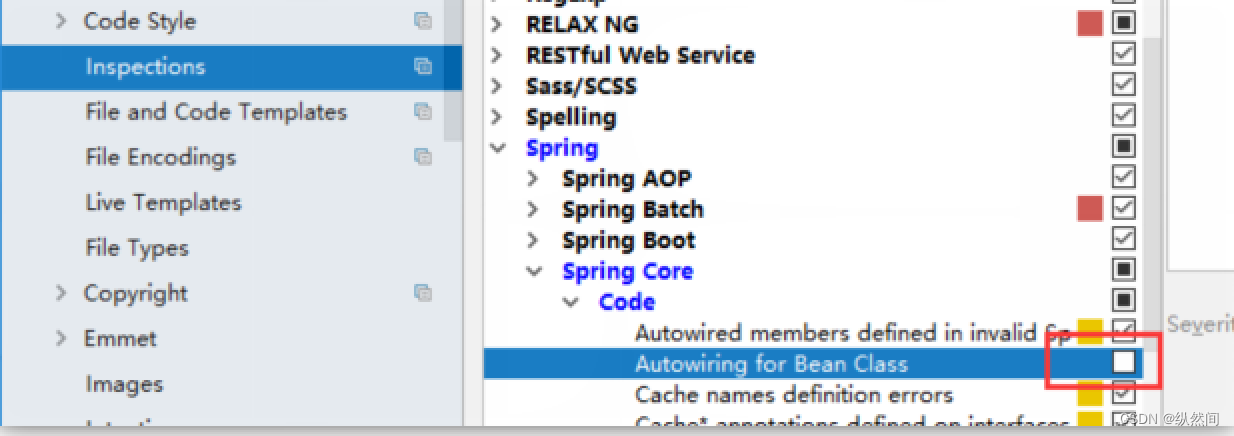

Idea 有的时候校验@Autowired不准可以把校验关闭

settings -> Inspections -> spring->spring core -> code-> Autowiring for Bean class

5.3 service

Service接口—将其放到gmall-interface
package com.test.gmall.service

public interface UserInfoService {
List<UserInfo> getUserInfoList();
}

5.4 ServiceImpl

在gmall-usermanage中添加service.impl

@Service
public class UserInfoServiceImpl implements UserInfoService {

    @Autowired
    private UserInfoMapper userInfoMapper;
    @Override
    public List<UserInfo> getUserInfoList() {
        return userInfoMapper.selectAll();
    }
}

5.5 Controller

@Controller
public class UserInfoController {

    @Autowired
    private UserInfoService userInfoService;

    @RequestMapping("findAll")
    @ResponseBody
    public List<UserInfo> findAll(){
        List<UserInfo> userInfoList = userInfoService.getUserInfoList();
        return userInfoList;
    }
}

5.6 测试

import tk.mybatis.spring.annotation.MapperScan;

@SpringBootApplication
@MapperScan(basePackages = "com.test.gmall.usermanage.mapper")
public class GmallOrderServiceApplication {

   public static void main(String[] args) {
      SpringApplication.run(GmallOrderServiceApplication.class, args);
   }
}

5.7 application.properties

server.port=8080
spring.datasource.url=jdbc:mysql://localhost:3306/gmall?characterEncoding=UTF-8
spring.datasource.username=root
spring.datasource.password=root

6 实现订单的Web应用（Controller）调用用户的Service应用的用户地址信息功能

用户与订单有关系么？通过用户id查找订单信息[用户地址]

6.1 搭建订单的gmall-order-web模块工程

# application.properties

server.port=8081

需要开发的类

包	类	说明
controller	OrderController	web controller

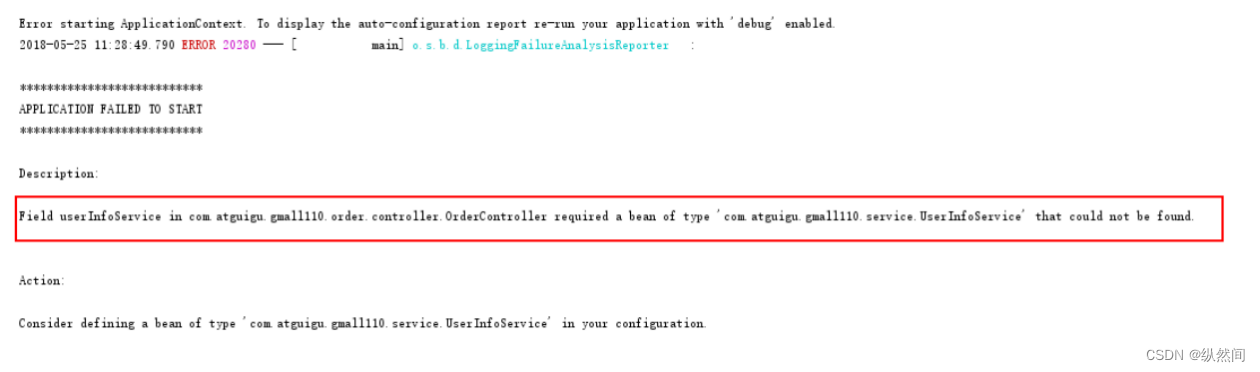

由于需要让订单的web应用可以调用用户的Service接口，那么必须在订单的工程中也要包含一份Service接口。

如果拷贝一个接口到订单工程中，那么如果以后有更多的模块都调用这个接口呢？每个都拷贝一份接口类么？

这种情况我们就可以利用maven的依赖把这些接口作为公共的包管理起来。

同时接口类种的方法也引用了很多的实体bean, 那么同样的实体bean的类我们也统一管理起来。

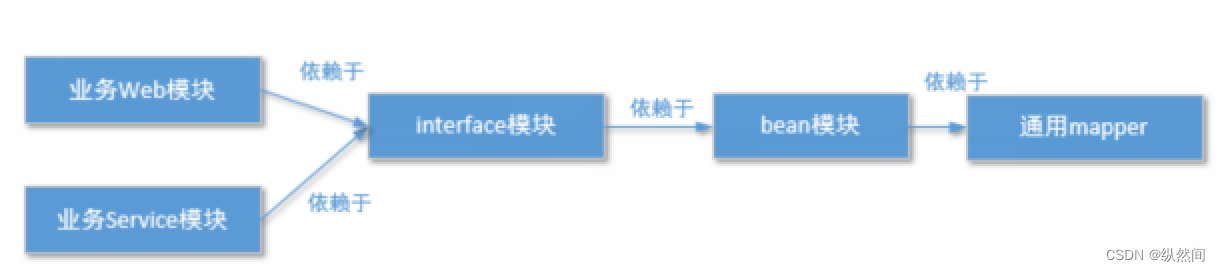

这样我们就有了如下的依赖关系：

Pom.xml 依赖关系

<parent>
   <groupId>com.test.gmall</groupId>
   <artifactId>gmall-parent</artifactId>
   <version>1.0-SNAPSHOT</version>
</parent>

<dependencies>
   <dependency>
      <groupId>com.test.gmall</groupId>
      <artifactId>gmall-interface</artifactId>
      <version>1.0-SNAPSHOT</version>
   </dependency>

   <dependency>
      <groupId>com.test.gmall</groupId>
      <artifactId>gmall-web-util</artifactId>
      <version>1.0-SNAPSHOT</version>
   </dependency>
</dependencies>

// 用户跟订单，订单中是不是要有用户地址。根据用户id 查找用户的地址！

Select * from user_address where user_id = ?

制作控制器

@RequestMapping("trade")
public String trade(){
// 返回一个视图名称叫index.html
return "index";
}

页面需要进行松校验

在web-util 中添加


<dependency>
    <groupId>net.sourceforge.nekohtml</groupId>
    <artifactId>nekohtml</artifactId>
</dependency>
<dependency>
    <groupId>xml-apis</groupId>
    <artifactId>xml-apis</artifactId>
</dependency>
<dependency>
    <groupId>org.apache.xmlgraphics</groupId>
    <artifactId>batik-ext</artifactId>
</dependency>

在application.properties中做热部署

spring.thymeleaf.cache=false
spring.thymeleaf.mode=LEGACYHTML5

6.2 用户地址信息查询

需要开发的类

bean

public class UserAddress implements Serializable{
    @Column
    @Id
    private String id;
    @Column
    private String userAddress;
    @Column
    private String userId;
    @Column
    private String consignee;
    @Column
    private String phoneNum;
    @Column
    private String isDefault;

}

在gmall-usermanage 项目中添加UserAddressMapper

public interface UserAddressMapper extends Mapper<UserAddress> {
}

Gmall-interface

public List<UserAddress> getUserAddressList(String userId);

UserInfoServiceImpl中增加方法

@Override
public List<UserAddress> getUserAddressList(String userId) {
    // 调用mapper
    // select * from userAddress where userId=?
    UserAddress userAddress = new UserAddress();
    userAddress.setUserId(userId);
    return    userAddressMapper.select(userAddress);
}

控制器 OrderController

@RestController
public class OrderController {

    @Autowired
    private UserInfoService userInfoService;
    @RequestMapping("trade")
   @ResponseBody // 第一个返回json 字符串，fastJson.jar 第二直接将数据显示到页面！
   public List<UserAddress> trade(String userId){
    // 返回一个视图名称叫index.html
    return userService.getUserAddressList(userId);
   }

}

启动gmall-order-web 项目，需要改一下端口号，在配置文件中 8089

结果图：

Field userService in com.test.gmall0218.order.controller.OrderController required a bean of type 'com.test.gmall0218.service.UserService' that could not be found.

因为：userService 在8080 服务器中

重申：先搭建一个空的！git。搭建完前四步，停一会！回味一下。看看下一步是否还跟前四步一样！如果搭建错了！删除。

三、Dubbo和zookeeper

Dubbo 正常运行必须依赖zookeeper！zookeeper 什么语言[java]

配置jdk 步骤：注意：jdk-1.8

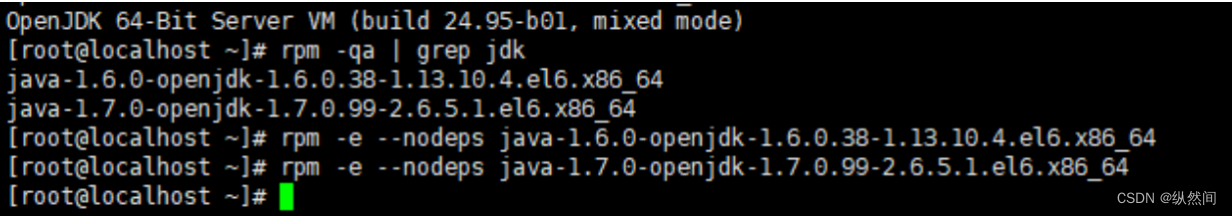

rpm -qa | grep jdk

[root@localhost opt]# tar -zxvf jdk-8u152-linux-x64.tar.gz

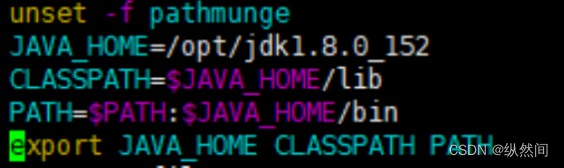

# vim /etc/profile

在最后添加如下配置

# source /etc/profile

使配置文件生效。永久生效则必须要reboot！

# java -version

那dubbo和zookeeper如何引入？

dubbo其实是一组jar包，通过maven引入就可以。

zookeeper是一个开源的服务软件，需要安装到linux中。

1 安装zookeeper

1.1安装环境：

linux版本: CentOS 7.0

zookeeper版本 zookeeper-3.4.11.tar.gz

拷贝zookeeper-3.4.11.tar.gz到/opt下，并解压缩

改名叫zookeeper

1.2初始化zookeeper配置文件

拷贝/opt/zookeeper/conf/zoo_sample.cfg

到同一个目录下改个名字叫zoo.cfg

然后咱们启动zookeeper

默认的端口号是2181!

2 dubbo的监控中心使用

dubbo本身并不是一个服务软件。它其实就是一个jar包能够帮你的java程序连接到zookeeper，并利用zookeeper消费、提供服务。所以你不用在Linux上启动什么dubbo服务。

但是为了让用户更好的管理监控众多的dubbo服务，官方提供了一个可视化的监控程序，不过这个监控即使不装也不影响使用。

2.1安装监控软件：

配置： tomcat8 + dubbo-admin.war + jdk1.8

扩展：tomcat7+dubbo-admin.2.5.3.war+jdk1.7

dubbo-admin.war 是一个动态web项目

拷贝tomcat8和dubbo-admin.war到/opt目录下

然后把dubbo-admin-2.6.0.war拷贝到tomcat的webapps目录下

2.2启动后用浏览器访问

可以看到要提示用户名密码，默认是root/root

Dubbo.properties.配置文件中写明了，密码是什么以及注册中心的地址！

(修改的话，可以去)

通过用户的id 查找用户的地址信息

3.1 引入dubbo的依赖

spring-boot-starter-dubbo

dubbo

zkclient

这个依赖首先要放到gmall-parent工程中，用来定义要引入的三个包是什么版本。

<dubbo.version>2.6.0</dubbo.version>

        <zkclient.version>0.10</zkclient.version>
    </properties>

    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>com.alibaba</groupId>
                <artifactId>fastjson</artifactId>
                <version>${fastjson.version}</version>
            </dependency>
            <dependency>
                <groupId>tk.mybatis</groupId>
                <artifactId>mapper</artifactId>
                <version>${mapper.version}</version>
            </dependency>

            <dependency>

<groupId>com.alibaba</groupId>

<artifactId>dubbo</artifactId>

<version>${dubbo.version}</version>

</dependency>

<dependency>

<groupId>com.101tec</groupId>

<artifactId>zkclient</artifactId>

<version>${zkclient.version}</version>

</dependency>

<dependency>

<groupId>com.gitee.reger</groupId>

<artifactId>spring-boot-starter-dubbo</artifactId>

<version>${dubbo-starter.version}</version>

            </dependency>

        </dependencies>
    </dependencyManagement>
</project>

然后加入到gmall-common-util模块中

<dependency>
    <groupId>com.alibaba</groupId>
    <artifactId>dubbo</artifactId>
</dependency>

<dependency>
    <groupId>com.101tec</groupId>
    <artifactId>zkclient</artifactId>
    <exclusions>
        <exclusion>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
        </exclusion>
    </exclusions>
</dependency>

<dependency>
    <groupId>com.gitee.reger</groupId>
    <artifactId>spring-boot-starter-dubbo</artifactId>
</dependency>

这样在所有的业务模块中都可以使用dubbo了。

3.2 如何使用：

dubbo的使用分为提供端和消费端。使用起来非常方便只要记住两个注解@Reference和@Service，加上application.properties的一段配置就可以了。

3.3 提供端

顾名思义就是提供服务供别人调用的，相当于spring中的Service的实现类。

使用也很简单，就是一个注解加一份配置

提供端在实现类上增加注解 @Service，和spring的是一样的但是引的包是不一样的。如下

在gmall-user-manage项目中为配置文件application.properties中增加

spring.dubbo.application.name=usermanage
spring.dubbo.registry.protocol=zookeeper
spring.dubbo.registry.address=192.168.67.201:2181
spring.dubbo.base-package=com.test.gmall
spring.dubbo.protocol.name=dubbo

其中：

application.name就是服务名，不能跟别的dubbo提供端重复

registry.protocol 是指定注册中心协议

registry.address 是注册中心的地址加端口号

base-package 注解方式要扫描的包

protocol.name 协议名称dubbo

注意：防火墙要关闭，或者是放行2181端口号

3.4 消费端

gmall-order-web模块 application.properties配置

spring.dubbo.application.name=order-web
spring.dubbo.registry.protocol=zookeeper
spring.dubbo.registry.address=192.168.67.201:2181
spring.dubbo.base-package=com.test.gmall
spring.dubbo.protocol.name=dubbo
spring.dubbo.consumer.timeout=10000
spring.dubbo.consumer.check=false

consumer.timeout 是访问提供端服务的超时时间，默认是1000毫秒

consumer.check 是启动消费端时，是否检查服务端能否正常访问。如果选择true，那启动消费端时，必须保证提供端服务正常，否则接口无法注入。

消费端代码

使用起来也比较简单，只要把原来@Autowired改成@Reference就可以注意引用的包是

com.alibaba.dubbo.config.annotation.Reference

不要引用错了

3.5 启动测试

然后访问

我们也可以通过dubbo-admin进行观察：

消费端

提供端

那么我们的分布式就可以基于这种方式实现不同模块间的调用。每一个实现服务的消费端和提供端分离。

3.6 设置zookeeper开机自启动【选做】

进入目录
1. cd /etc/rc.d/init.d
创建zookeeper文件
1. vim zookeeper
编辑zookeeper 文件

#!/bin/bash

#chkconfig: 2345 10 90

#description: service zookeeper

export JAVA_HOME=/opt/jdk1.8.0_152

export ZOO_LOG_DIR=/opt/zookeeper/log

ZOOKEEPER_HOME=/opt/zookeeper

su root ${ZOOKEEPER_HOME}/bin/zkServer.sh "$1"

授予可执行权限
1. chmod +x /etc/rc.d/init.d/zookeeper
添加到服务中,并查看是否添加成功
1. [root@localhost init.d]# chkconfig --add zookeeper
2. chkconfig --list
测试重启虚拟机
1. #reboot

四、搭建后台页面

拷贝资料中的前段项目页面，放入一个没有中文目录的文件下
在gmall-admin当前目录下cmd 回车
1. npm install
2. npm run dev
3. 直接访问浏览器
讲两个配置文件
1. dev.env.js 【http://192.168.1.73:8082 】改为http://localhost:8082
2. index.js host: '192.168.1.73' 改为 host: 'localhost'
