STM32CubeMX——串口

STM32CubeMX配置

首先打开STM32CubeMX选择你开发的芯片型号，这里我选择的是F103R6Tx的芯片。然后第一步选择SYS里面的debug模式，如果用HAL库不进行SWD或JTAG配置，单片机只能进行下载一次程序，要进行第二次或更多次程序下载，需要按复位键（如果你的单片机有复位按键的话），或者用镊子夹住复位线路上的电容使其短路，点击Keil下载，再松开镊子。

在这里插入图片描述然后RCC时钟源选择外部高速时钟，自接外部晶振
在这里插入图片描述然后配置时钟树
在这里插入图片描述然后打开USART1选择异步通讯模式
在这里插入图片描述打开DMA添加，注意RX的DMA传输模式选择为循环模式circular，不然只会接受一次。
在这里插入图片描述如果用DMA方式发送，则需要使能USART1的中断，注意：如果不开启串口中断，则程序只能发送一次数据,程序不能判断DMA传输是否完成，USART一直处于busy状态

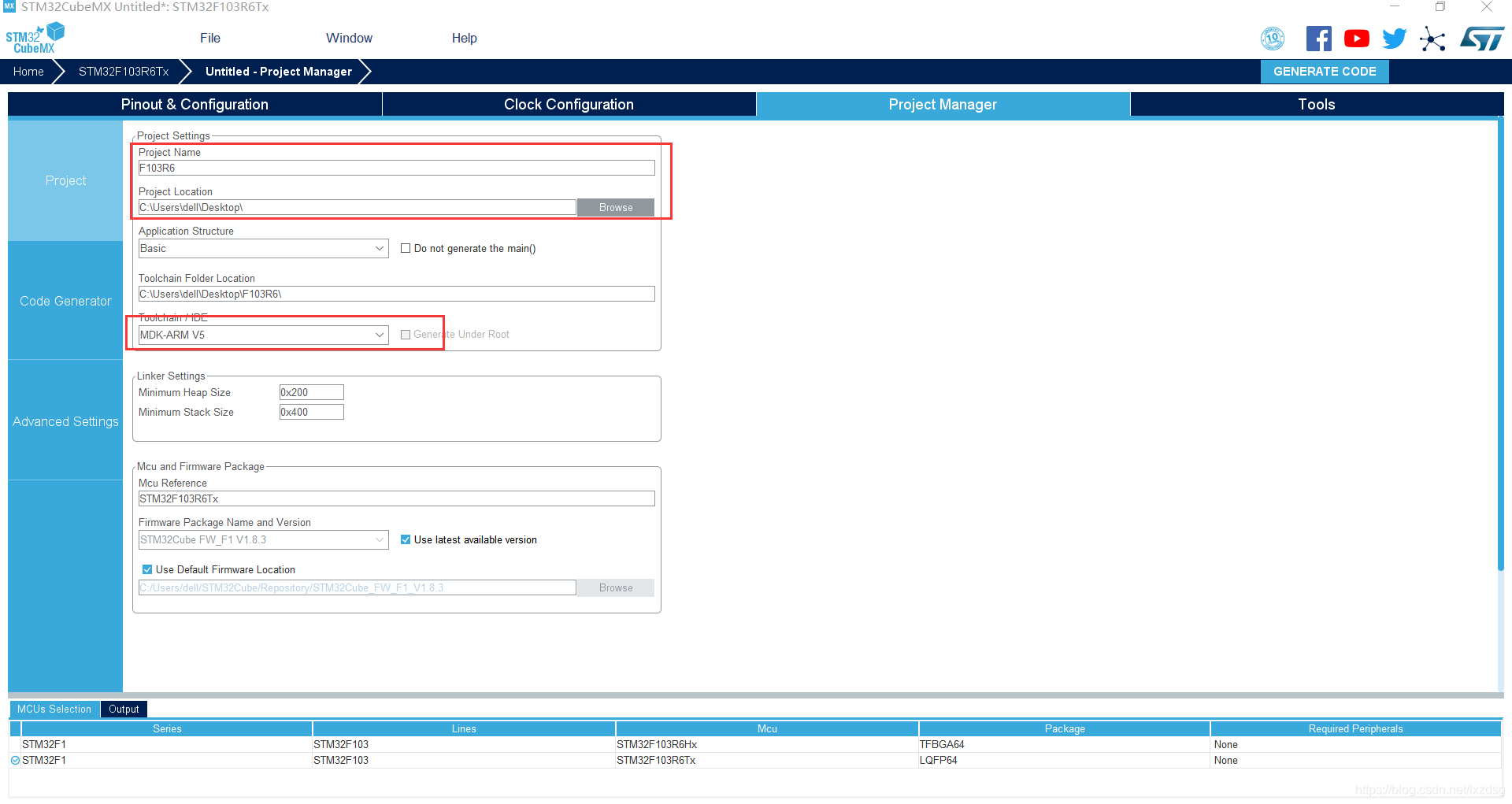

在这里插入图片描述这里注意选择环境，且路径不要出现中文名

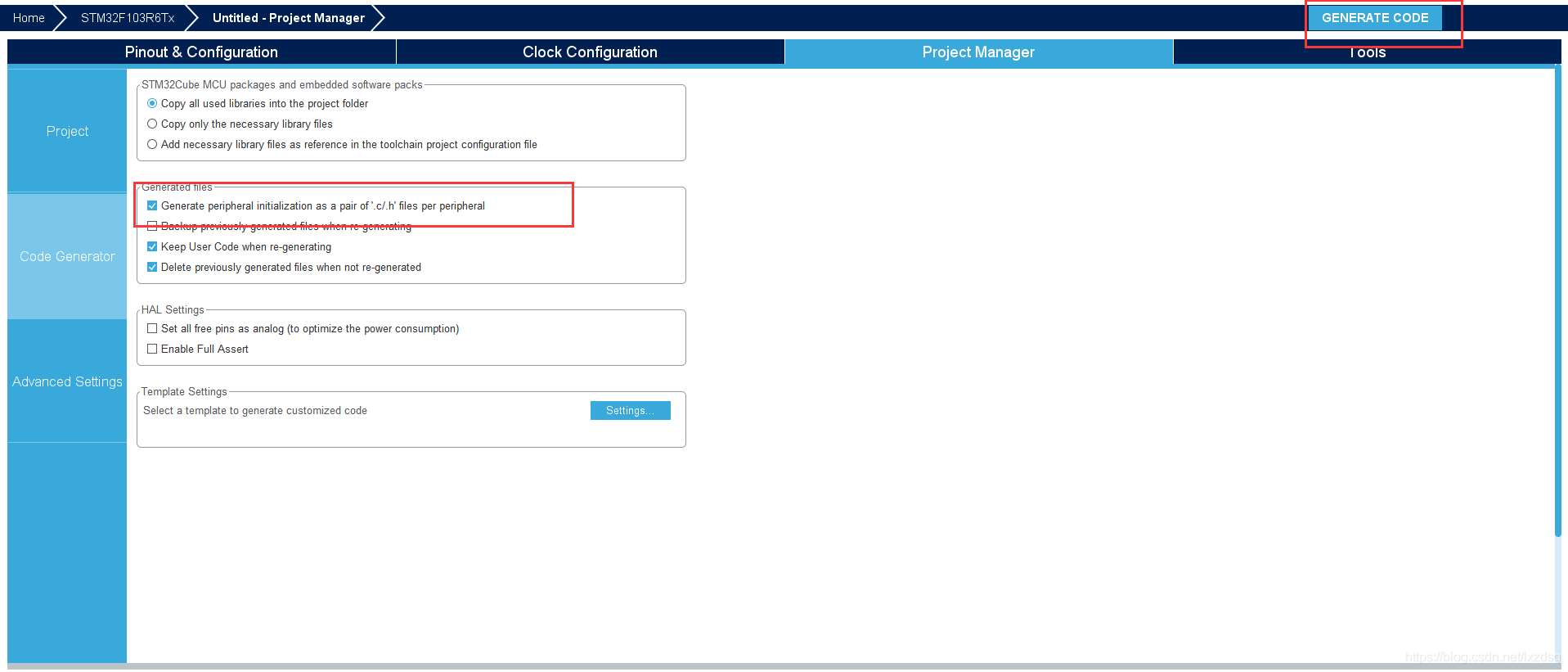

在这里插入图片描述在这里插入图片描述<
