前几日，女朋友生日，问她想要啥礼物时，她提到说想要那种辉光管的自制时钟，然后上网一查，发现辉光管驱动电压挺高，而且管子还贵，于是折合了一下，用YS13-3荧光管代替辉光管来做时钟。废话不多说，下面介绍一下我的设计流程。

设计思路与元器件选择

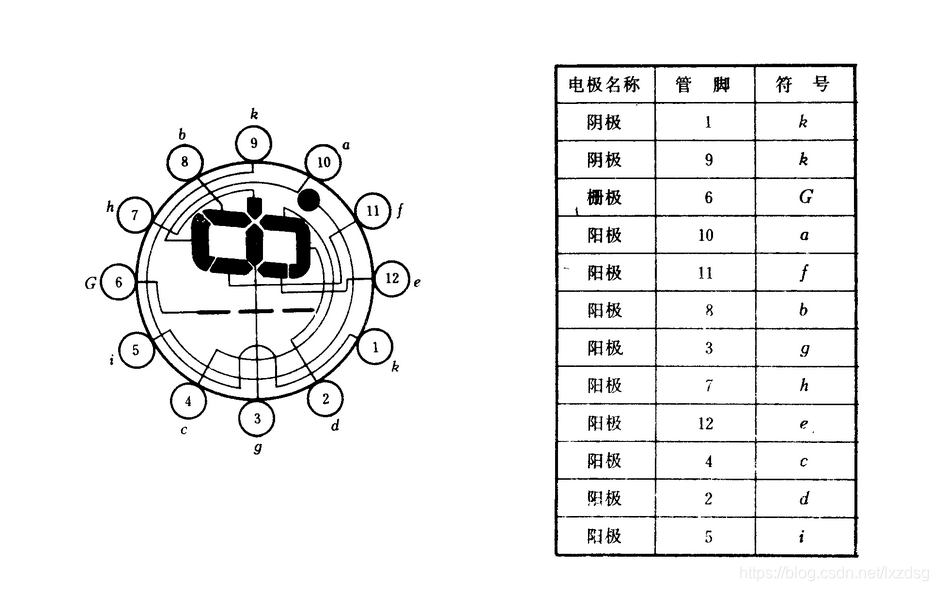

这里我采用的主控芯片是stm32f103C8T6。原因有几个，首先开发较快，用过stm32cubemx的都知道，开发效率上比传统标准库要快。其次便宜，而且好焊接。再然后是如何点亮荧光管的问题了。当初查找资料可是费了不少功夫。最后简单总接一下。YS13-3需要三个不同电压，1.2V，24V与GND.总的来说，就是引脚1接地，引脚9接1.2V，引脚6接24V，这三个是不变的。剩下的引脚，那个接24V，其对应的管就会亮。那如何找到引脚1呢？方法就是正视管子，内部左下角连接出去的就是引脚1，然后从底部看，1引脚顺时针寻下去就是2,3,4…等等。
引脚对应亮的位置然后就是驱动的芯片，这里我选择了74HC595和ULN2003来驱动数码管，此外为了有合适的电压，采用了AMS1117降压至3.3V与1.2V，然后用集成的XL6009升压模块升压至24V，然后还外接了一个无线串口通讯模块与PC机通讯。

原理图设计

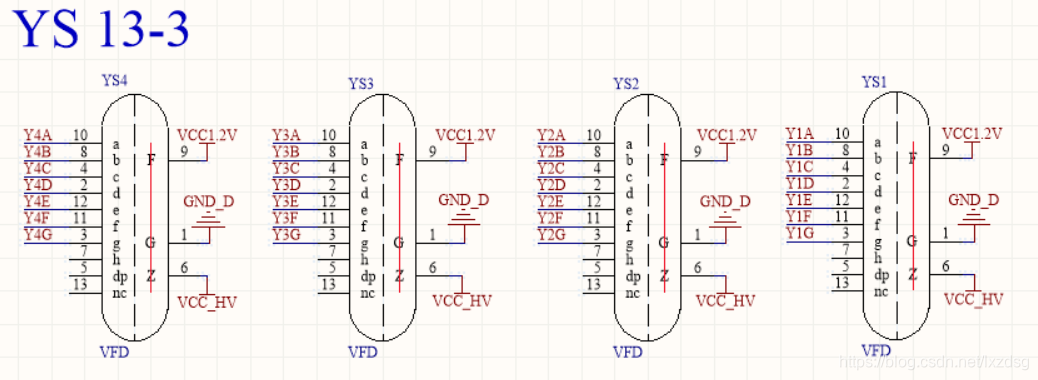

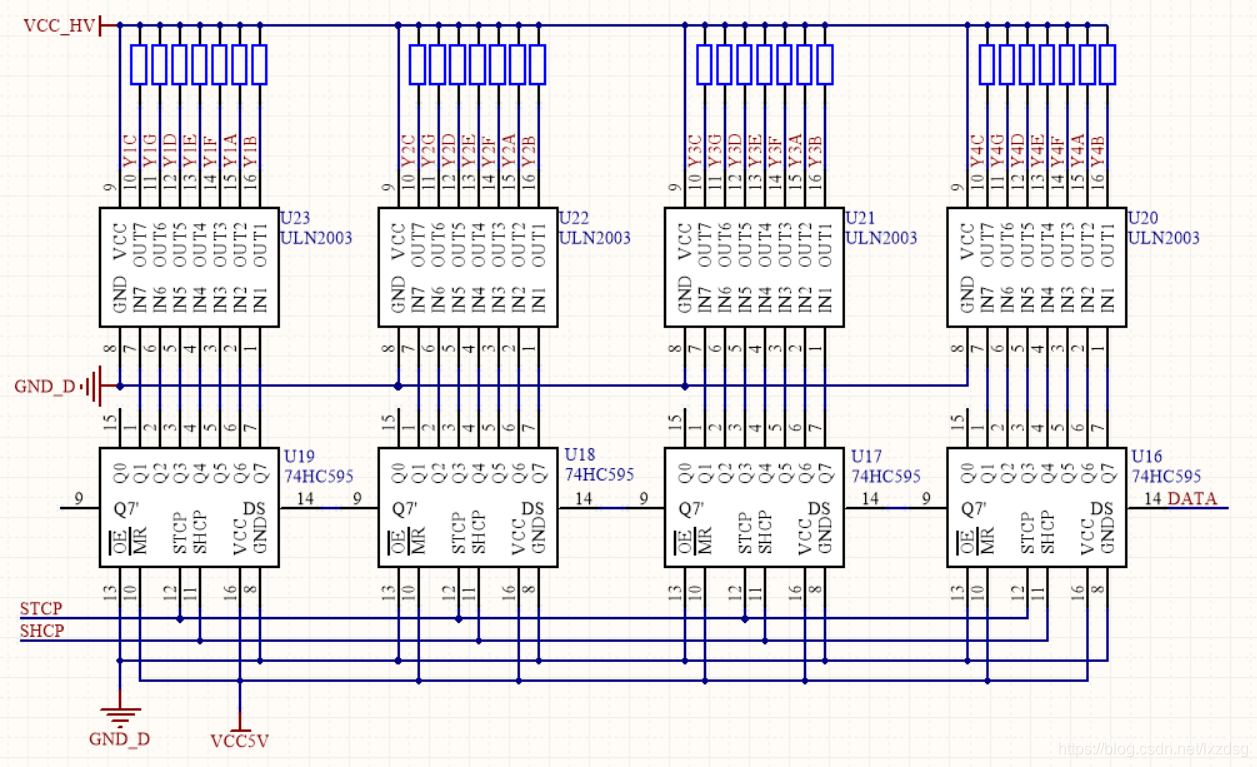

YS-13驱动电路
在这里插入图片描述

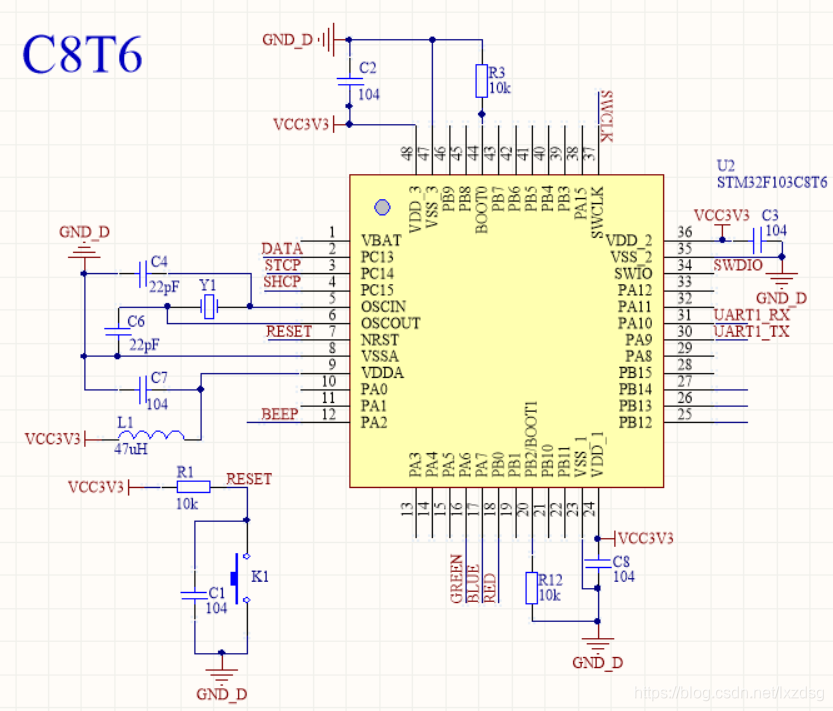

主控电路
在这里插入图片描述

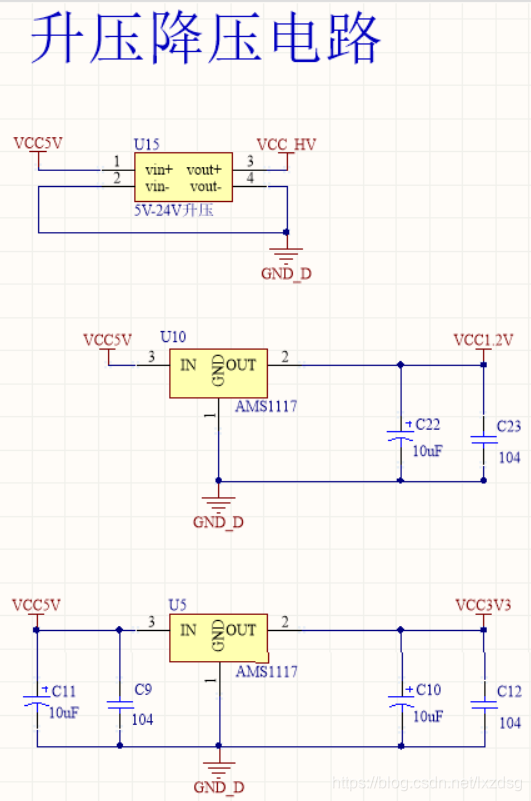

升降压电路

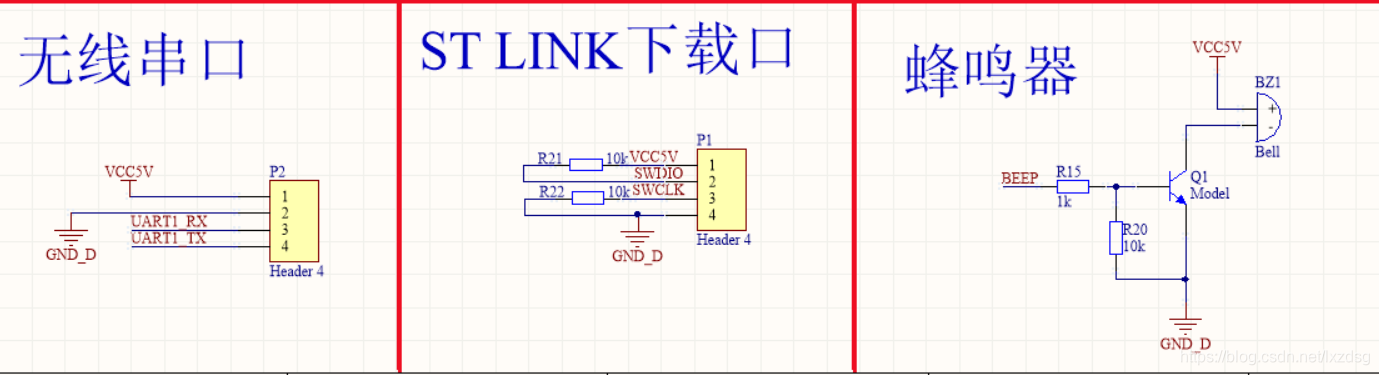

在这里插入图片描述其他电路

程序设计

74HC595发送函数

void HC595_sendsata(uint8_t data) // (8bit)
{


  uint8_t i;
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15
