本文详细介绍了STM32的三种Boot模式：Main Flash memory、System memory和Embedded Memory。Main Flash是常用的程序存储区域，System memory包含预置的BootLoader，常用于串口下载程序，而Embedded Memory（SRAM）适用于快速调试。在不同模式下，代码运行的位置也不同，如从用户闪存启动和从系统存储器启动的区别在于下载程序的方式和步骤。通过对比，阐述了两种启动方式的特点和应用场景。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

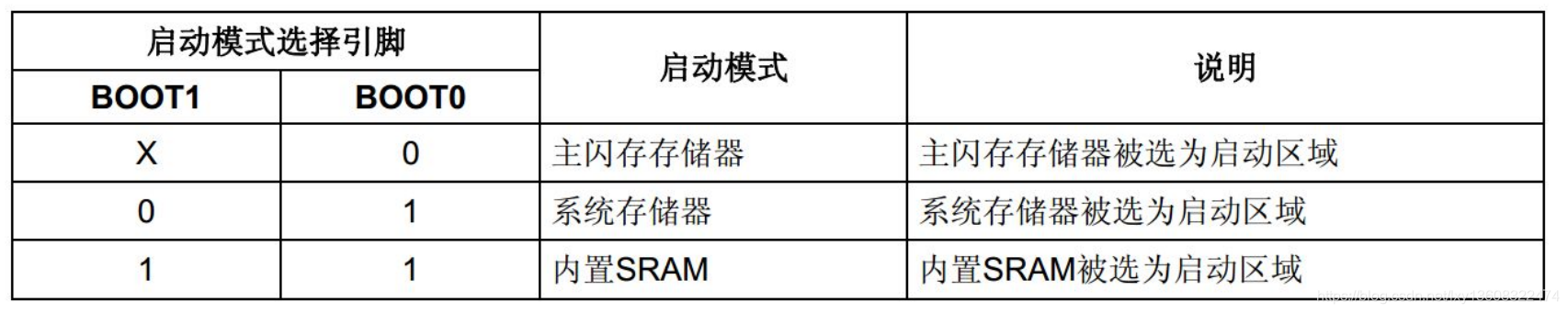

(一)三种BOOT模式介绍

在这里插入图片描述

1、Main Flash memory

是STM32内置的Flash，一般我们使用JTAG或者SWD模式下载程序时，就是下载到这个里面，重启后也直接从这启动程序。

2、System memory

从系统存储器启动，这种模式启动的程序功能是由厂家设置的。一般来说，这种启动方式用的比较少。系统存储器是芯片内部一块特定的区域，STM32在出厂时，由ST在这个区域内部预置了一段BootLoader，也就是我们常说的ISP程序，这是一块ROM，出厂后无法修改。一般来说，我们选用这种启动模式时，是为了从串口下载程序，因为在厂家提供的BootLoader中，提供了串口下载程序的固件，可以通过这个BootLoader将程序下载到系统的Flash中。但是这个下载方式需要以下步骤：

Step1:将BOOT0设置为1，BOOT1设置为0，然后按下复位键，这样才能从系统存储器启动BootLoader

Step2:最后在BootLoader的帮助下，通过串口下载程序到Flash中

Step3:程序下载完成后，又有需要将BOOT0设置为GND，手动复位，这样，STM32才可以从Flash中启动可以看到，利用串口下载程序还是比较的
