Proteus仿真运行stm32流水灯

最新推荐文章于 2025-06-09 22:05:00 发布
最新推荐文章于 2025-06-09 22:05:00 发布
阅读量1.8k 收藏 21
点赞数 2
文章标签： stm32 嵌入式 c++
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lxy13608322474/article/details/109559017
版权
本文档详细介绍了如何在Proteus环境中创建并仿真stm32流水灯项目。首先创建工程，接着配置电阻和LED灯，通过编程生成.HEX文件，然后在Proteus中设置芯片参数，最后展示仿真运行结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

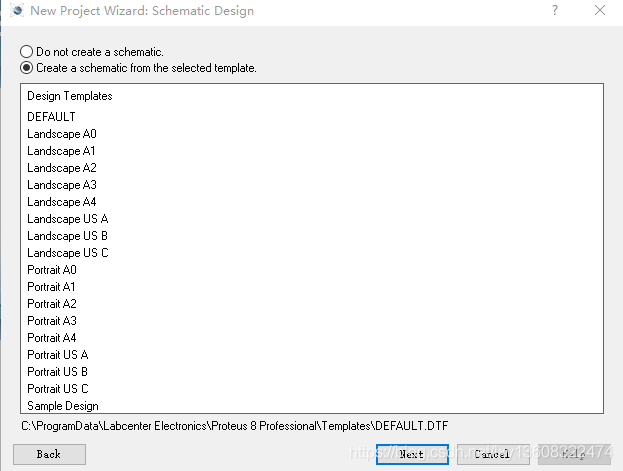

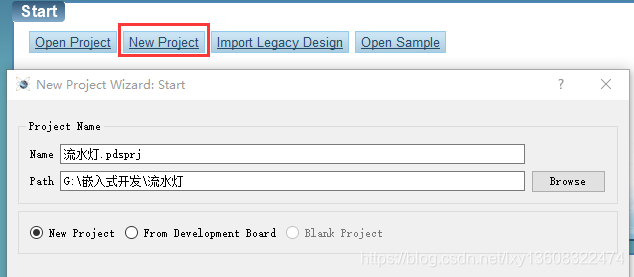

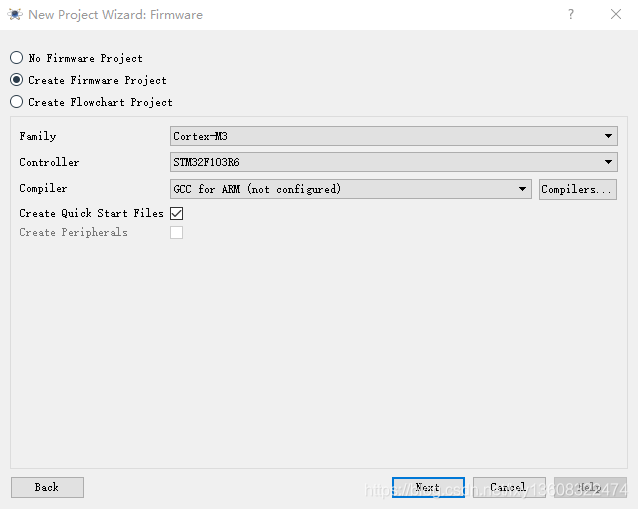

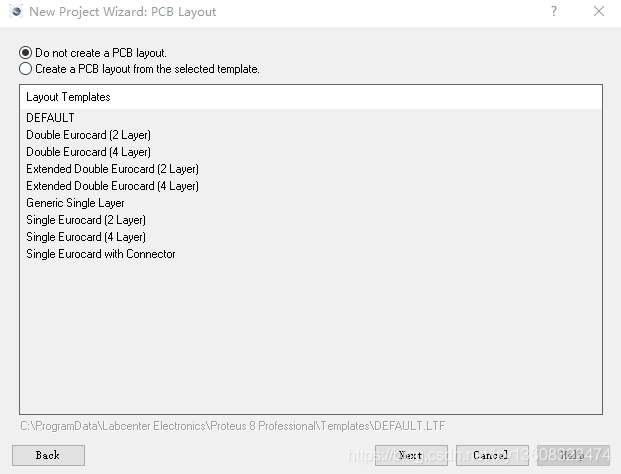

一、创建Proteus工程

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

二、配置实验所需原件

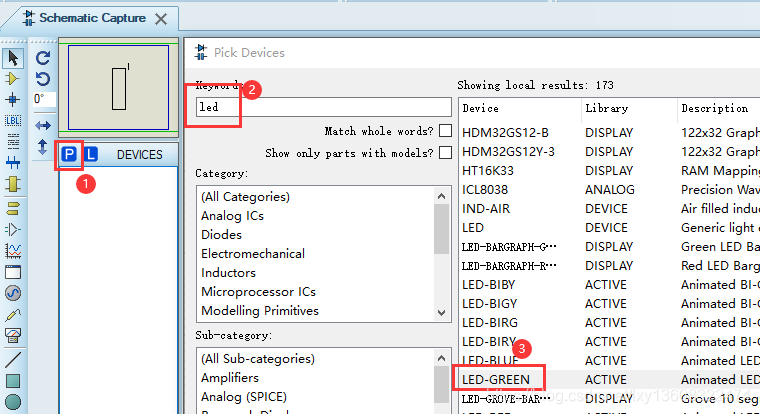

1、添加实验所需灯
在这里插入图片描述

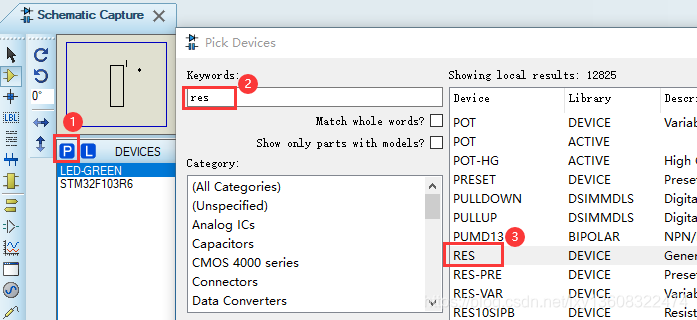

2、添加实验所需电阻
在这里插入图片描述

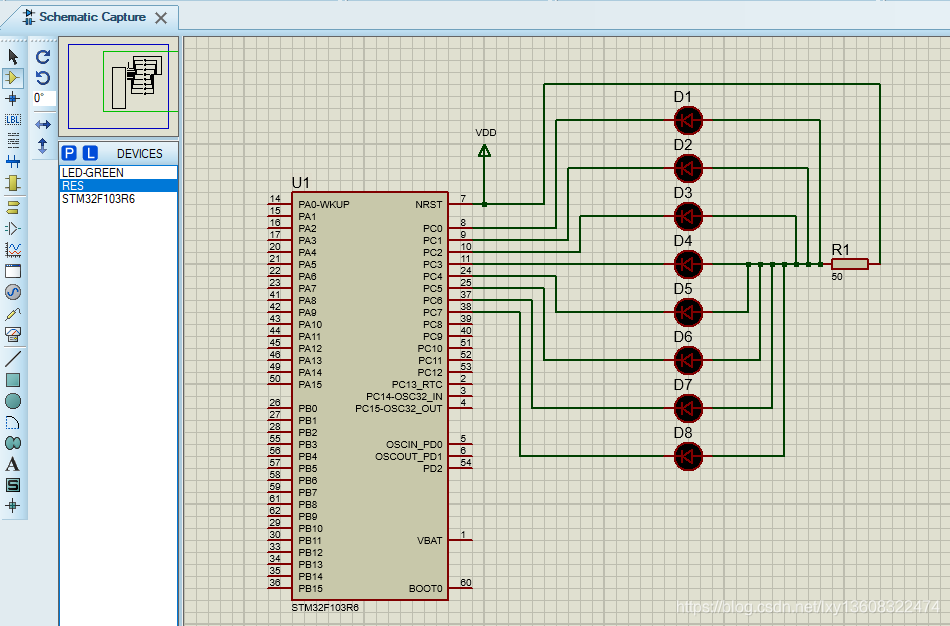

3、将灯和电阻分别添加到原理图，并将电阻的阻值改为50，然后连接电路如下
在这里插入图片描述

三、生成.HEX文件

1、创建工程的具体步骤可以参照我以前的笔记
STM32工程的建立和程序的编译
流水灯程序代码如下：

#include "stm32f10x.h"

GPIO_InitTypeDef GPIO_InitStructure;
void delay_ms(uint32_t ms)
{

	uint32_t i_c
