MRPP 配置

一、组网说明

       交换机组成一个单一的MRPP环，所有的交换机都只配置了一个MRPP环4000，从而组成一个单一的MRPP环。在上面的配置中，SWITCH A配置为MRPP环4000的主节点，并且配置E0/0/1为主端口，E0/0/2为副端口。其它交换机为MRPP环的副节点，分别配置了主端口和副端口。为了避免环路，在使能整个MRPP环的各MRPP环时，应该暂时关闭其中主节点的一个端口，等到所有节点配置完成后，再打开该端口。

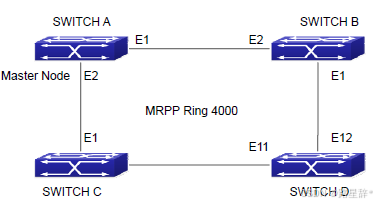

二、组网图

三、配置步骤

SWITCH A配置任务序列：

Switch(Config)# mrpp enable

Switch(Config)# mrpp ring  4000

Switch(mrpp-ring-4000)# control-vlan  4000

Switch(mrpp-ring-4000)# fail-timer  18

Switch(mrpp-ring-4000)# hello-timer  5

Switch(mrpp-ring-4000)# node-mode master

Switch(mrpp-ring-4000)# enable

Switch(Config)# interface ethernet 0/0/1

Switch(config-If-Ethernet0/0/1)# mrpp ring  4000  primary-port

Switch(config-If-Ethernet0/0/1)# interface ethernet 0/0/2

Switch(config-If-Ethernet0/0/2)# mrpp ring  4000  secondary-port

SWITCH B配置任务序列：

Switch(Config)# mrpp enable

Switch(Config)# mrpp ring  4000

Switch(mrpp-ring-4000)# control-vlan  4000

Switch(mrpp-ring-4000)# enable

Switch(Config)# interface ethernet 0/0/1

Switch(config-If-Ethernet0/0/1)# mrpp ring  4000  primary-port

Switch(config-If-Ethernet0/0/1)# interface ethernet 0/0/2

Switch(config-If-Ethernet0/0/2)# mrpp ring  4000  secondary-port

SWITCH C配置任务序列：

Switch(Config)# mrpp enable

Switch(Config)# mrpp ring  4000

Switch(mrpp-ring-4000)# control-vlan  4000

Switch(mrpp-ring-4000)# enable

Switch(Config)# interface ethernet 0/0/1

Switch(config-If-Ethernet0/0/1)# mrpp ring  4000  primary-port

Switch(config-If-Ethernet0/0/1)# interface ethernet 0/0/2

Switch(config-If-Ethernet0/0/2)# mrpp ring  4000  secondary-port

SWITCH D配置任务序列：

Switch(Config)# mrpp enable

Switch(Config)# mrpp ring  4000

Switch(mrpp-ring-4000)# control-vlan  4000

Switch(mrpp-ring-4000)# enable

Switch(Config)# interface ethernet 0/0/1

Switch(config-If-Ethernet0/0/1)# mrpp ring  4000  primary-port

Switch(config-If-Ethernet0/0/1)# interface ethernet 0/0/2

Switch(config-If-Ethernet0/0/2)# mrpp ring  4000  secondary-port



四、注意事项

MRPP协议的正常运行非常依赖于对MRPP环上各个交换机的正常配置，否则极有可能形成环路和广播风暴：

 1..  在配置MRPP环路时。最好先断开该环路，等待各个交换机配置完毕后再打开该环路

  2.  在关闭MRPP环路上一个使能的交换机的MRPP环的时候，应确保该MRPP环所在的环路已经断开。

3.  在MRPP环上出现广播风暴时，首先断开该环路，并确定环上的各个交换机MRPP环配置是否正确，如果配置正确，恢复该环路，然后观察环路是否正常。

  4.   RPP环网的收敛时间和端口up/down的响应方式有关。若使用查询方式，在简单环网内，MRPP收敛时间为几百毫秒；若使用中断 方式，收敛时间在50毫秒以内。
