ZYNQ FPGA实验报告——带FIFO的ADDA实验
带FIFO的ADDA实验
在ZYNQ FPGA实验报告——DDS IP、ZYNQ FPGA实验报告——ADDA测试和ZYNQ FPGA实验报告——DAC FIFO实验基础上进行。
实验要求
1.本实验在DAC FIFO实验的基础上完成
2.把DAC输出模拟信号自环给ADC的模拟输入
3.ADC使用25MHz的时钟信号采样
4.ADC的输出的数据信号，用ILA抓取观察波形
5.用VIO配置频率字，分别生成1MHz和3MHz的DDS正弦波形，用Matlab分析频谱，验证频率的正确性。
实验步骤
DDS IP核
DDS IP核配置与ZYNQ FPGA实验报告——DAC FIFO实验相同。DDS IP核工作在100MHz时钟；选择Hardware Parameters，硬件参数这里选择8位的输出宽度，因为ADDA模块最大只能传输8位宽度的数据。使用50MHz时钟频率。
DDS需要能够配置频率字（相位增量）
DDS的数据输出接口需要有TREADY信号

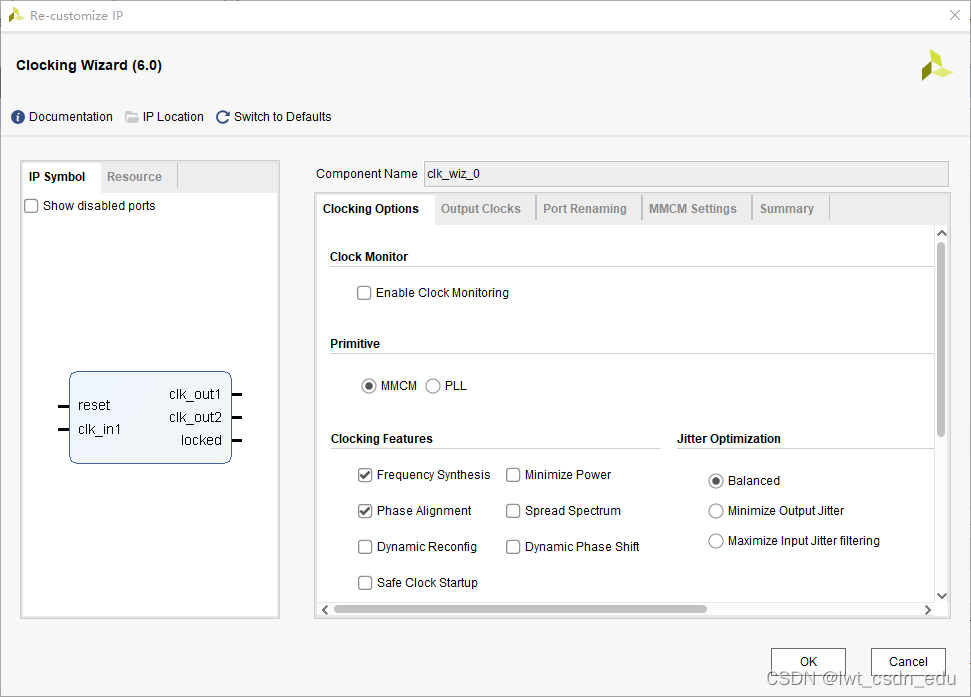

Clock IP核

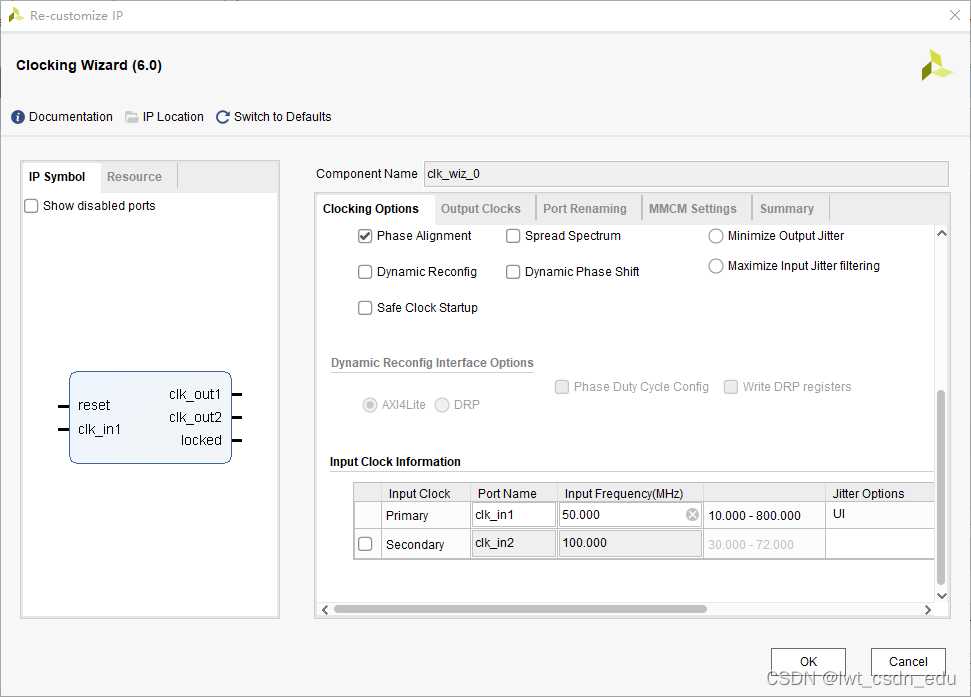

使用MMCM分频，让DAC和DAC的接口电路工作在50MHz。
让DDS工作在100MHz时钟，添加一个25MHz的输出时钟，因为本实验中ADC使用25MHz的时钟信号采样。
FIFO IP核
FIFO IP核配置与ZYNQ FPGA实验报告——DAC FIFO实验相同。在DDS和DAC接口电路之间，放置一个带独立时钟的AXI-Stream-Data FIFO，FIFO两端的时钟分别为DDS的工作时钟100MHz和DAC的工作时钟50MHz。生成FIFO需要带data count信号。
独立时钟选择异步时钟，同步阶数选择2。
输出有使能写/读数据计数，分别同步于写/读时钟。
ILA IP核

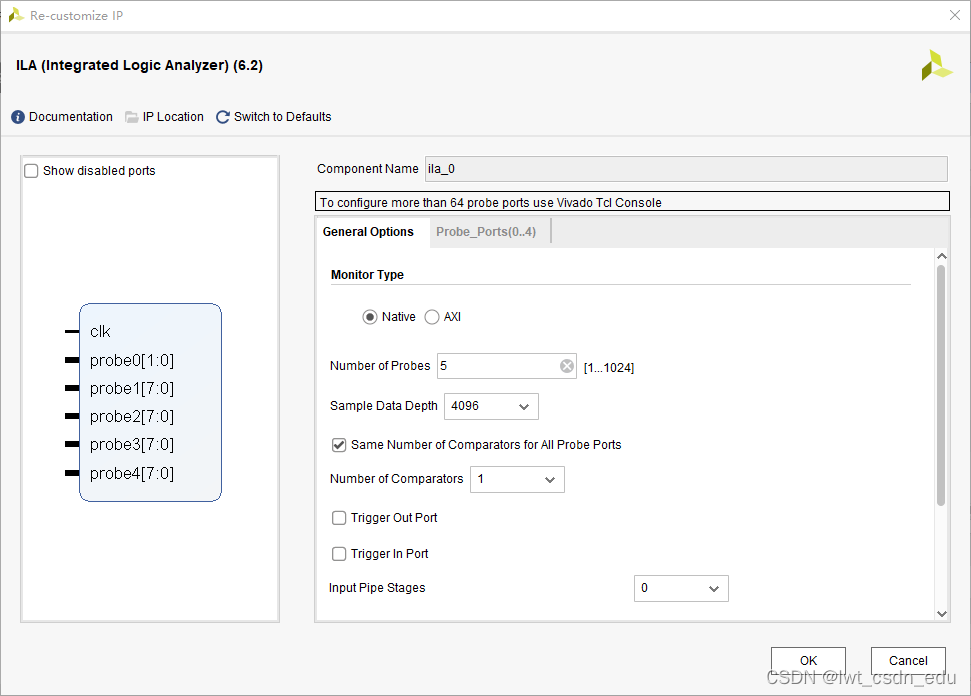

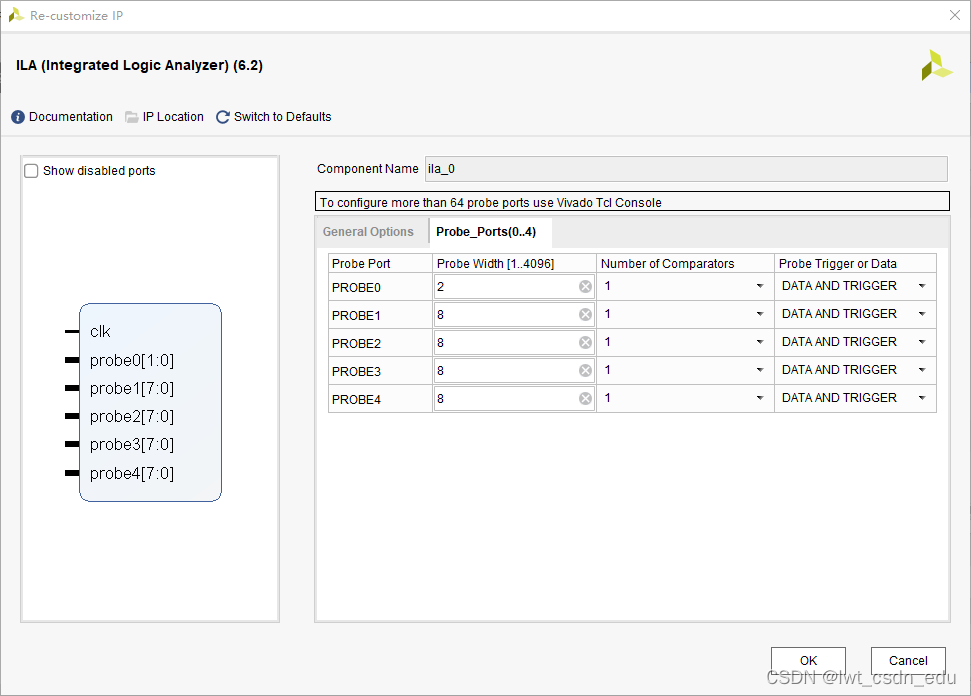

ILA设置5个探针，分别观察频率字控制位(2位)、dds的输出(8位)、fifo的输入和输出(8位)、ad数据(8位)以及da数据(8位)。
VIO IP核
VIO IP核配置与ZYNQ FPGA实验报告——DAC FIFO实验相同。
程序设计
顶层模块fifo_adda.v如下：
与ZYNQ FPGA实验报告——DAC FIFO实验对照，各模块例化部分有变动。
`timescale 1ns / 1ps
module fifo_adda(
input sys_clk, //系统时钟 50MHz T=20ns
input rst_n, //系统复位
//DA芯片接口
output da_clk, //DA(AD9708)驱动时钟,最大支持125Mhz时钟
output [7:0] da_data, //输出给DA的数据
//AD芯片接口
input [7:0] ad_data, //AD输入数据
//模拟输入电压超出量程标志(本次试验未用到)
//input ad_otr , //0:在量程范围 1:超出量程
output ad_clk //AD(AD9280)驱动时钟,最大支持32Mhz时钟
);
//----------VIO按键控制频率控制字（key_PINC）--------------//
wire [1:0] key_PINC;
vio_0 vio_0_inst (
.clk(sys_clk), // input wire clk
.probe_out0(key_PINC) // output wire [1 : 0] probe_out0
);
//---------------信号频率控制模块--------------//
wire [23:0] Fword ; //频率字
Fword_set Fword_set_inst(
//input
.clk (sys_clk),
.rst_n (rst_n),
.key_PINC (key_PINC),
//output
.Fword (Fword)
);
//---------------PLL模块--------------//
wire clk_100M;
clk_wiz_0 pll_inst
(
// Clock out ports
.clk_out1(clk_100M), // output clk_out1
.clk_out2(ad_clk), // output clk_out2
// Status and control signals
.reset(~rst_n), // input reset
.locked(locked), // output locked
// Clock in ports
.clk_in1( sys_clk) // input clk_in1
);
//---------------DDS模块--------------//
//input
wire [0:0] fre_ctrl_word_en;
wire m_axis_data_tready;
wire m_axis_phase_tready;
//output
wire [0:0] m_axis_data_tvalid;
wire [7:0] m_axis_data_tdata;
wire [0:0] m_axis_phase_tvalid;
wire [23:0] m_axis_phase_tdata;
wire [0:0] s_axis_config_tready;
assign fre_ctrl_word_en=1'b1;
//---------------AXIS模块--------------//
//output
wire fifo_s_axis_tready;
wire fifo_m_axis_tvalid;
wire da_m_axis_tready;
wire [7:0] fifo_m_axis_tdata;
wire [31:0] fifo_axis_wr_data_count;
wire [31:0] fifo_axis_rd_data_count;
assign s_axis_aresetn = 1'b1;
//例化DDS
dds_compiler_0 dds_compiler_0_inst (
.aclk(clk_100M), // input wire aclk 给DDS的工作频率为100MHz
.s_axis_config_tvalid(fre_ctrl_word_en), // input wire s_axis_config_tvalid
.s_axis_config_tready(s_axis_config_tready), // output wire s_axis_config_tready
.s_axis_config_tdata(Fword), // input wire [23 : 0] s_axis_config_tdata
.m_axis_data_tvalid(m_axis_data_tvalid), // output wire m_axis_data_tvalid
.m_axis_data_tready(fifo_s_axis_tready), // input wire m_axis_data_tready
.m_axis_data_tdata(m_axis_data_tdata), // output wire [15 : 0] m_axis_data_tdata
.m_axis_phase_tvalid(m_axis_phase_tvalid), // output wire m_axis_phase_tvalid
.m_axis_phase_tready(fifo_s_axis_tready), // input wire m_axis_phase_tready
.m_axis_phase_tdata(m_axis_phase_tdata) // output wire [23 : 0] m_axis_phase_tdata
);
//例化AXIS
axis_data_fifo_0 axis_data_fifo_inst (
.s_axis_aresetn(s_axis_aresetn), // input wire s_axis_aresetn
.s_axis_aclk(clk_100M), // input wire s_axis_aclk 给100MHz
.s_axis_tvalid(m_axis_data_tvalid), // input wire s_axis_tvalid
.s_axis_tready(fifo_s_axis_tready), // output wire s_axis_tready
.s_axis_tdata(m_axis_data_tdata), // input wire [7 : 0] s_axis_tdata
.m_axis_aclk(sys_clk), // input wire m_axis_aclk 给系统时钟频率50MHz
.m_axis_tvalid(fifo_m_axis_tvalid), // output wire m_axis_tvalid
.m_axis_tready(s_axis_config_tready), // input wire m_axis_tready
.m_axis_tdata(fifo_m_axis_tdata), // output wire [7 : 0] m_axis_tdata
.axis_wr_data_count(fifo_axis_wr_data_count), // output wire [31 : 0] axis_wr_data_count
.axis_rd_data_count(fifo_axis_rd_data_count) // output wire [31 : 0] axis_rd_data_count
);
//DA数据发送
da_wave_send u_da_wave_send(
.clk (sys_clk),
.rst_n (rst_n),
.rd_data (fifo_m_axis_tdata),
.da_clk (da_clk),
.da_data (da_data),
.da_m_axis_tready (da_m_axis_tready)
);
//ILA采集数据
ila_0 ila_0_inst (
.clk(sys_clk), // input wire clk
.probe0(key_PINC), // input wire [1:0] probe0
.probe1(m_axis_data_tdata), // input wire [7:0] probe1
.probe2(fifo_m_axis_tdata), // input wire [7:0] probe2
.probe3(da_data), // input wire [7:0] probe3
.probe4(ad_data) // input wire [7:0] probe4
);
endmodule
da_wave_send模块：
module da_wave_send(
input clk , //时钟
input rst_n , //复位信号，低电平有效
input [7:0] rd_data, //读出的数据
//DA芯片接口
output da_clk , //DA(AD9708)驱动时钟,最大支持125Mhz时钟
output [7:0] da_data, //输出给DA的数据
output da_m_axis_tready // 由于DAC的工作频率小于DDS工作频率，所以DAC接口控制器给FIFO的RDY信号应该一直为高
);
//parameter 频率调节控制
parameter FREQ_ADJ = 8'd5; //频率调节,FREQ_ADJ的值越大,最终输出的频率越低,范围0~255
//reg define
reg [7:0] freq_cnt ; //频率调节计数器
//数据rd_data是在clk的上升沿更新的，所以DA芯片在clk的下降沿锁存数据是稳定的时刻
//而DA实际上在da_clk的上升沿锁存数据,所以时钟取反,这样clk的下降沿相当于da_clk的上升沿
assign da_clk = ~clk;
assign da_data = rd_data; //将读到的数据赋值给DA数据端口
assign da_m_axis_tready = 1'b1;
//频率调节计数器
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
freq_cnt <= 8'd0;
else if(freq_cnt == FREQ_ADJ)
freq_cnt <= 8'd0;
else
freq_cnt <= freq_cnt + 8'd1;
end
endmodule
Fwordset模块：
`timescale 1ns / 1ps
module Fword_set(
input clk ,
input rst_n ,
input [1:0] key_PINC ,
output reg [23:0] Fword
);
always@(*)
begin
case(key_PINC)
0: Fword <= 'h51eb; //1Mhz 20971.52 取整20971
1: Fword <= 'ha3d7; //2Mhz 41943.04 取整41943
2: Fword <= 'hf5c2; //3Mhz 62914.56 取整62914
//3: Fword <= 'h33333; //10Mhz 209715.2 取整209715
endcase
end
endmodule
添加约束文件
set_property PACKAGE_PIN U18 [get_ports sys_clk]
set_property PACKAGE_PIN N15 [get_ports rst_n]
set_property IOSTANDARD LVCMOS33 [get_ports sys_clk]
set_property IOSTANDARD LVCMOS33 [get_ports rst_n]
set_property PACKAGE_PIN F20 [get_ports da_clk]
set_property IOSTANDARD LVCMOS33 [get_ports da_clk]
set_property PACKAGE_PIN F19 [get_ports {da_data[7]}]
set_property PACKAGE_PIN G20 [get_ports {da_data[6]}]
set_property PACKAGE_PIN G19 [get_ports {da_data[5]}]
set_property PACKAGE_PIN H18 [get_ports {da_data[4]}]
set_property PACKAGE_PIN J18 [get_ports {da_data[3]}]
set_property PACKAGE_PIN L20 [get_ports {da_data[2]}]
set_property PACKAGE_PIN L19 [get_ports {da_data[1]}]
set_property PACKAGE_PIN M20 [get_ports {da_data[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {da_data[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {da_data[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {da_data[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {da_data[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {da_data[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {da_data[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {da_data[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {da_data[6]}]
set_property PACKAGE_PIN G18 [get_ports ad_clk]
set_property IOSTANDARD LVCMOS33 [get_ports ad_clk]
set_property IOSTANDARD LVCMOS33 [get_ports {ad_data[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {ad_data[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {ad_data[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {ad_data[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {ad_data[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {ad_data[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {ad_data[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {ad_data[0]}]
set_property PACKAGE_PIN E18 [get_ports {ad_data[7]}]
set_property PACKAGE_PIN E19 [get_ports {ad_data[6]}]
set_property PACKAGE_PIN D19 [get_ports {ad_data[5]}]
set_property PACKAGE_PIN D20 [get_ports {ad_data[4]}]
set_property PACKAGE_PIN M17 [get_ports {ad_data[3]}]
set_property PACKAGE_PIN M18 [get_ports {ad_data[2]}]
set_property PACKAGE_PIN L16 [get_ports {ad_data[1]}]
set_property PACKAGE_PIN L17 [get_ports {ad_data[0]}]
比特流文件输出波形
生成比特流文件，PROGRAM AND DEBUG—Generate Bitstream。

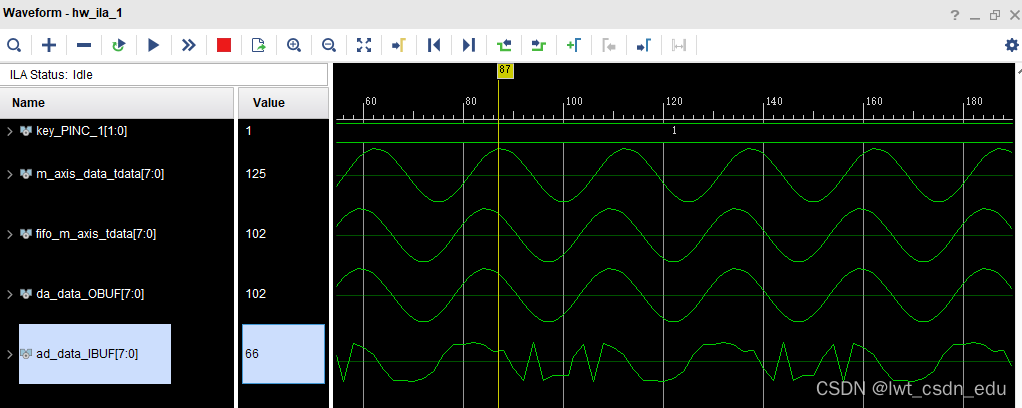

1MHz输出

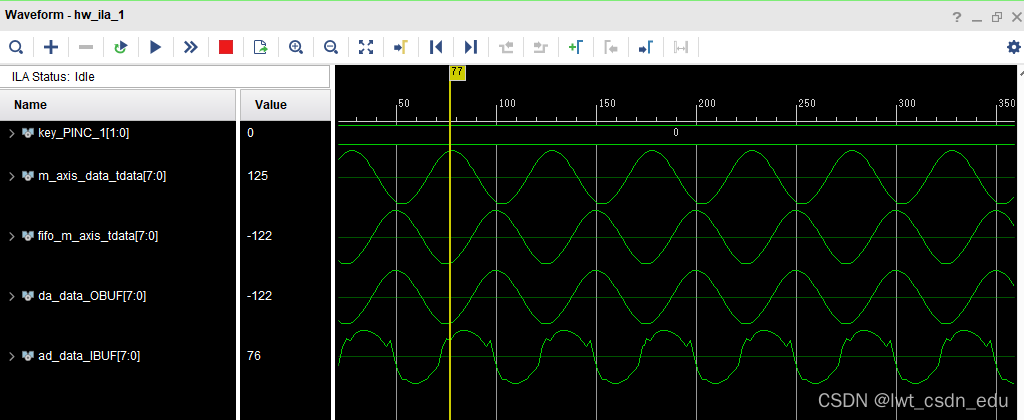

2MHz输出

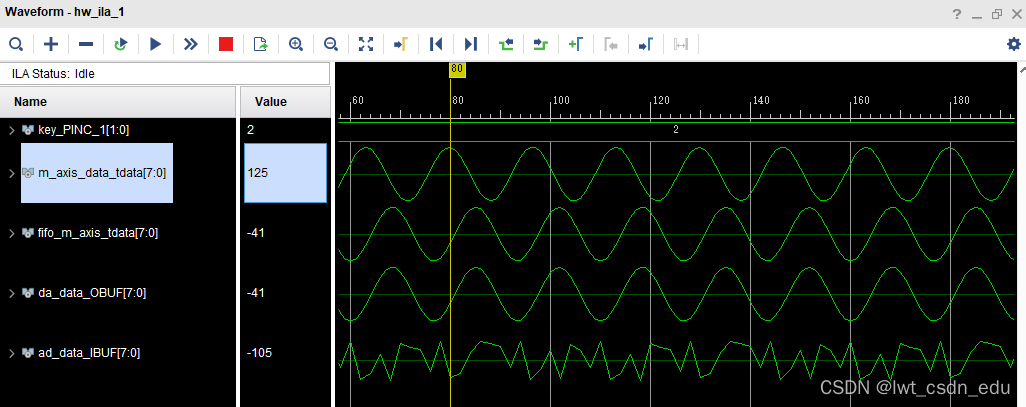

3MHz输出

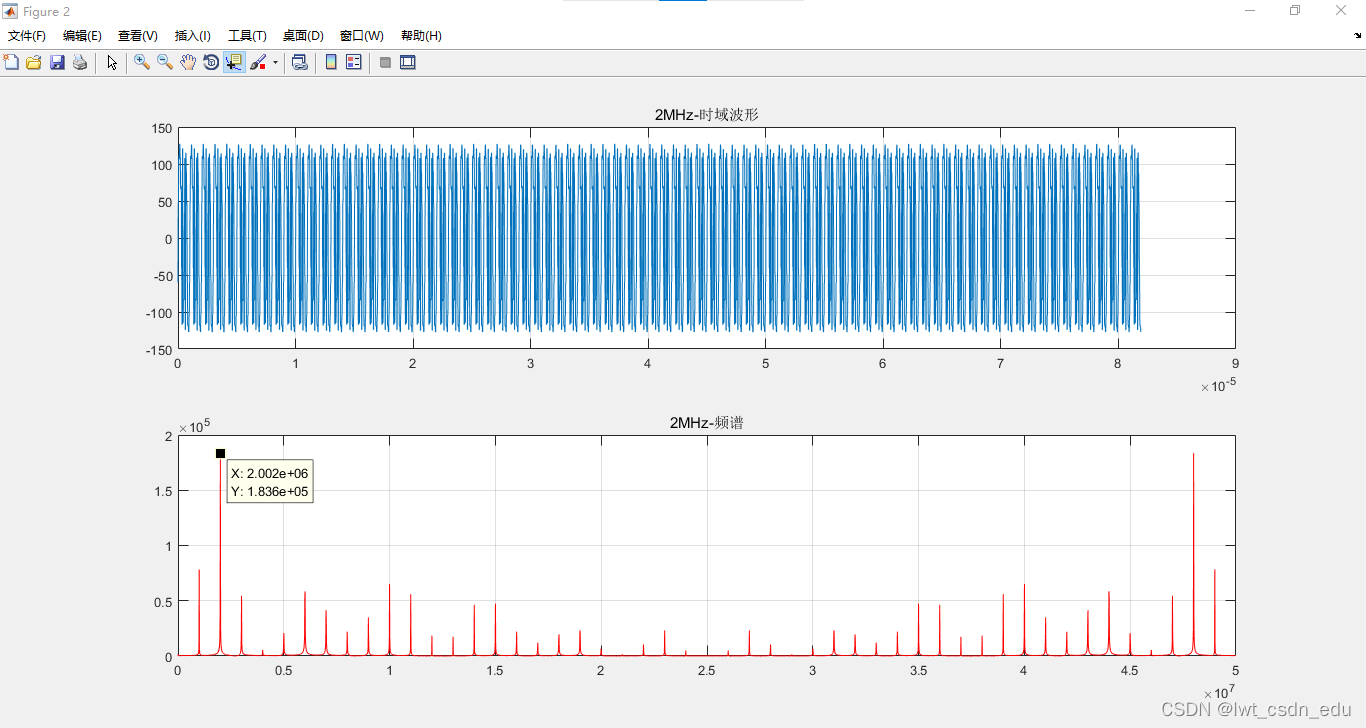

使用Matlab分析频谱并验证
选中要分析的信号，右键Export ILA Data,Format选择CSV，导入到指定目录中。
在Matlab中读出csv文件（主页——导入数据），并导入（注意导入类型为表），导入成功工作区内会显示。
%这是1MHz的代码，2MHz和3MHz的代码稍加改动即可
csv1_row8 = iladata1MHz{:,8}; %取出csv文件中的第八列数据
csv2_row8 = iladata2MHz{:,8}; %取出iladata2.csv文件中的第八列数据
csv3_row8 = iladata3MHz{:,8}; %取出iladata3.csv文件中的第八列数据
fs=50000000; %设置采样频率为50MHz
N=4096; %采样点
n=0:N-1;
t=n/fs;
f=n*fs/N; %频率序列
figure;
subplot(2,1,1);plot(t,csv1_row8);grid on;title('1MHz-时域波形');
y=abs(fft(csv1_row8,N));
subplot(2,1,2);plot(f,y,'r');grid on;title('1MHz-频谱');
figure;
subplot(2,1,1);plot(t,csv2_row8);grid on;title('2MHz-时域波形');
y=abs(fft(csv2_row8,N));
subplot(2,1,2);plot(f,y,'r');grid on;title('2MHz-频谱');
figure;
subplot(2,1,1);plot(t,csv3_row8);grid on;title('3MHz-时域波形');
y=abs(fft(csv3_row8,N));
subplot(2,1,2);plot(f,y,'r');grid on;title('3MHz-频谱');

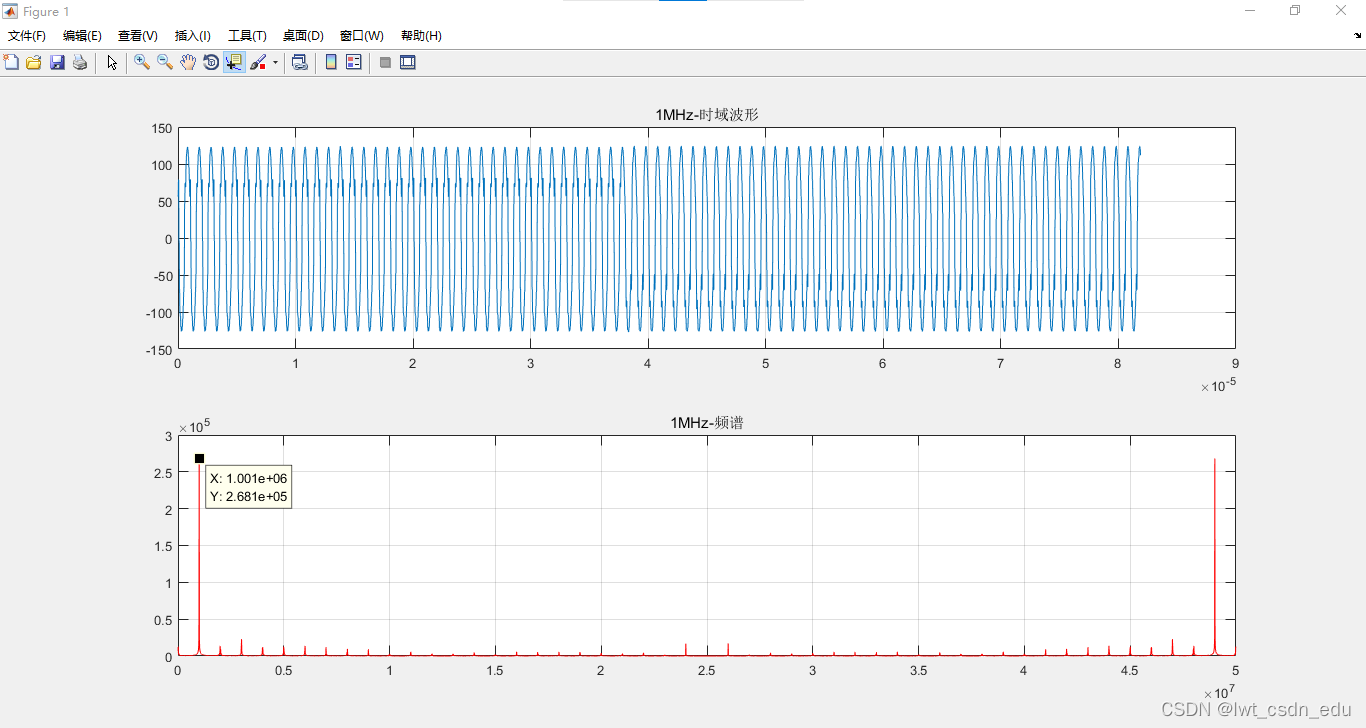

输出1MHz的频谱数据
输出2MHz的频谱数据

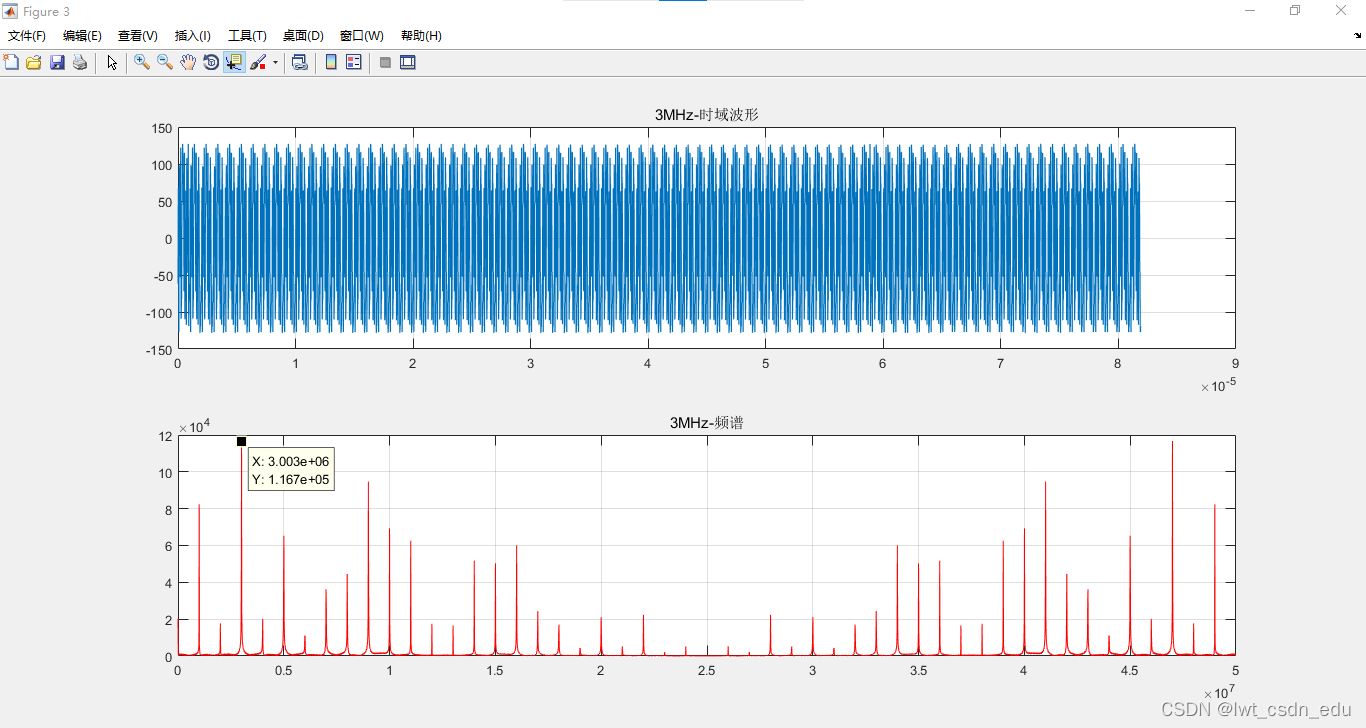

输出3MHz的频谱数据
