PCB制板自学（一）_贴片电阻

最新推荐文章于 2025-08-23 11:31:41 发布
原创 最新推荐文章于 2025-08-23 11:31:41 发布 · 3.1k 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb设计制作

本文探讨了使用STM32作为CPU进行系统设计的初衷，并介绍了PCB设计的实用工具，包括Altium Designer、嘉立创、元件封装搜索、元件3D模型搜索等。详细解析了贴片电阻的封装尺寸、标识及阻值大小，对比了E2PROM与Flash的不同应用场景。

初衷：选择STM32作为CPU进行系统设计

快速上手PCB设计实用工具

（1）做图工具：Altium Designer
（2）PCB板加工：嘉立创
（3）元件封装搜索：Electronic Components Datasheet Search
（4）元件3D模型搜索：3D ContentCentral
（5）万能的淘宝



20190701

本篇主要内容：贴片电阻的封装尺寸、标识及阻值大小



（1）STM32最小系统

——用E2PROM？还是用Flash？

        Flash容量大。       型号：W25Q64——8MB（SPI）。    W25Q16兼容W25X16

        EEPROM容量小。型号：AT24C02——2KB（I2C）。     AT24C04、AT24C08、AT24C16

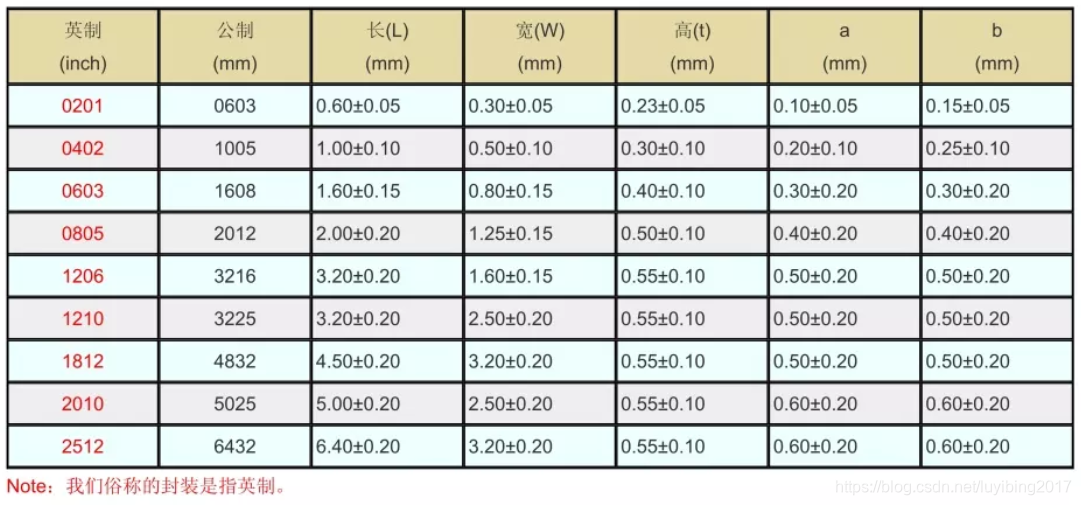

（2）贴片电阻封装尺寸（9种）
