uboot启动第二阶段——start_armboot

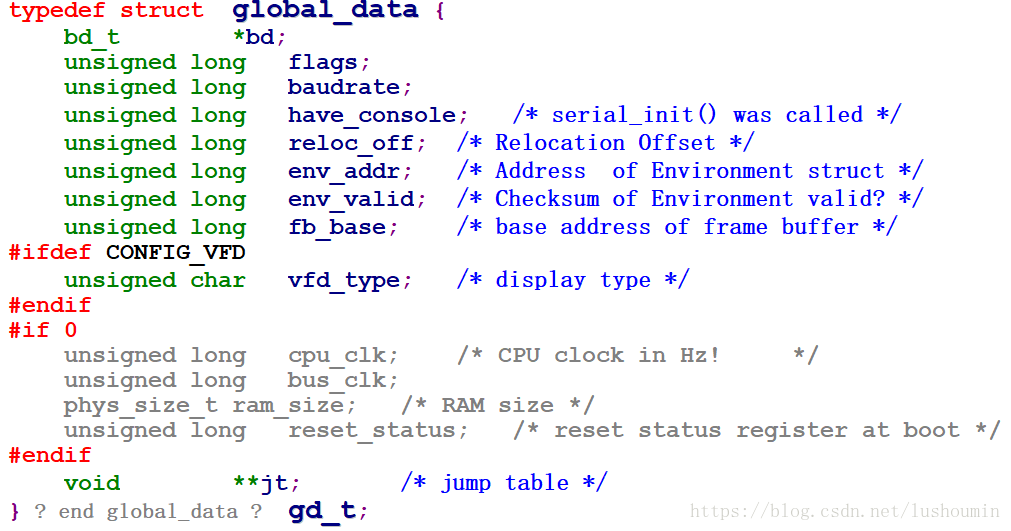

首先看一个gd_t这个结构体，global_data顾名思义就是全局数据，主要保存了uboot的配置信息

bd：板子相关信息    flags：相关标志位    baudrate：串口波特率    have_console：控制台初始化    reloc_off：重定位偏移量    env_addr：环境变量地址    env_valid：环境变量校验成功    fb_base：帧缓冲基地址    jt：一些函数入口

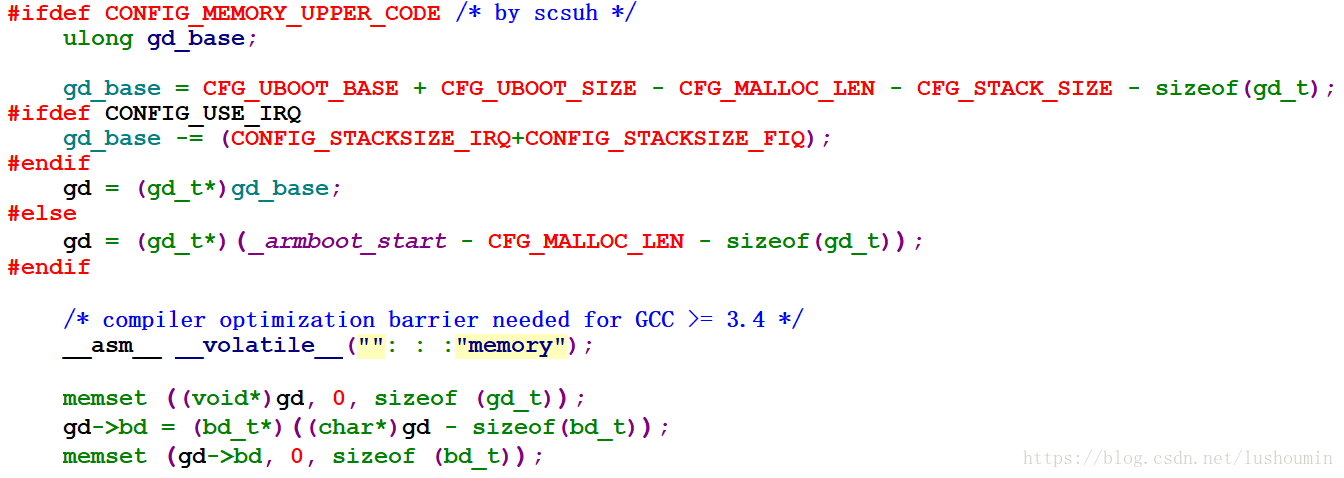

这是一个非常巧妙的用法，将gd的地址保存在r8寄存器中。这样做的好处是，可以方便地在不同的文件中进行调用，并且经常频繁调用的数据存在寄存器中效率会很高。

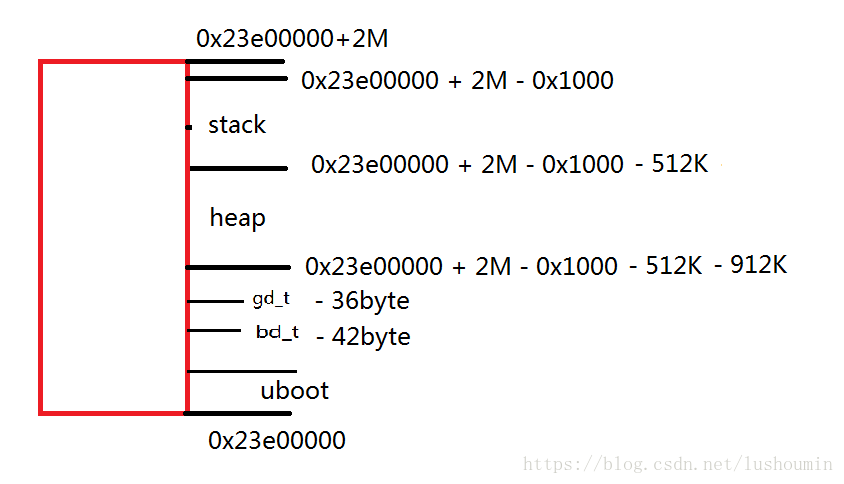

从中我们可以看出uboot的内存排布是下面这样的





结合start.S和u-boot.lds，可以知道这句代码用于计算镜像大小。

但是分析的时候很容易将C语言调用汇编标志和汇编调用汇编标志搞混，具体分析方法参照我的上一篇博客。

博客链接地址为：https://blog.youkuaiyun.com/lushoumin/article/details/82866957。





很显然在遍历函数指针数组，并调用所有函数，下面看一下init_sequence这个数组内容

很显然是在做一些初始化工作：

cpu_init：什么也没干

board_init：初始化dm9000网卡，初始化机器码和启动参数地址

interrupt_init：初始化定时器4

env_init：初始化环境变量，就是设置默认环境变量

init_baudrate：初始化串口波特率

serial_init：前面已经初始化过串口，这里什么也没干

console_init_f：初始化控制台，就是让控制台标志位置1

display_banner：显示uboot信息

print_cpuinfo：打印时钟信息

checkboard：打印开发板信息

init_func_i2c：初始化i2c

dram_init：初始化DDR信息

display_dram_config：打印DDR信息

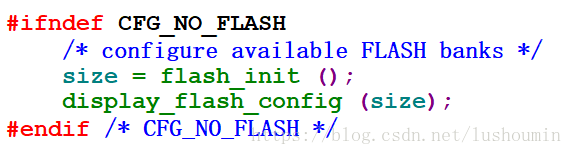

板子上根本没有norflash，所以这些代码没有实际价值

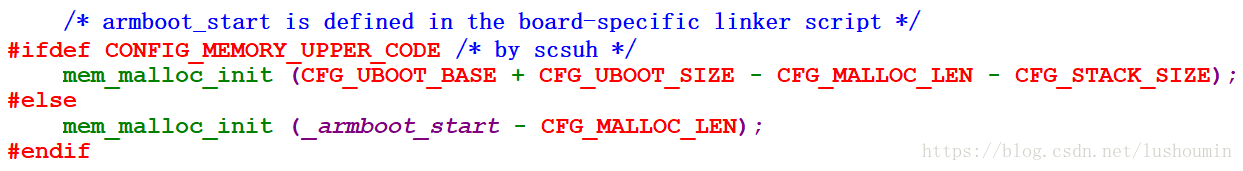

初始化动态内存区域，其实就是清空堆区





初始化MMC或者初始化nandflash，取决于配置





重定向环境变量，即将环境变量从存储介质中重定向到DDR中

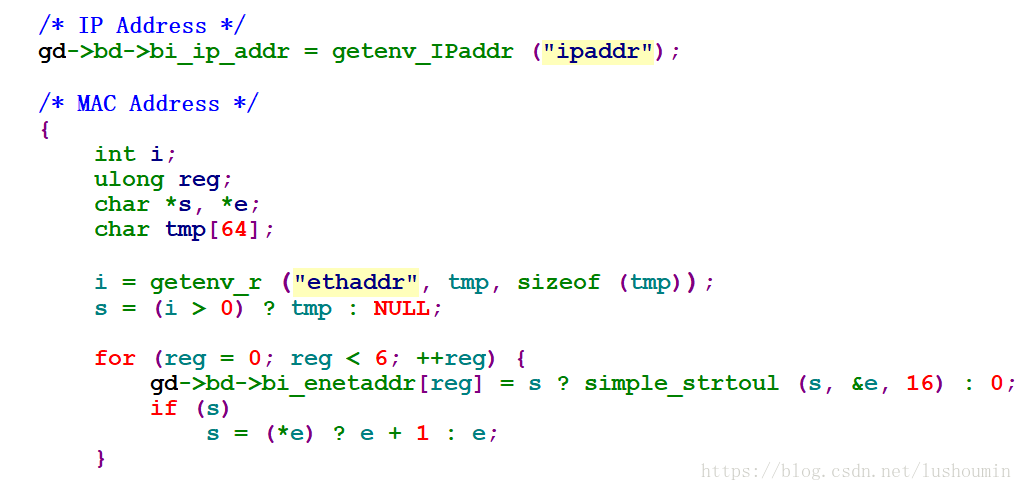

从环境变量中获取IP地址和MAC地址





初始化设备驱动链表，并且将一些设备加入链表。事实上，这里我们只是将串口设备加入链表





初始化很多的函数入口地址，事实上整个uboot都没有发现调用这些入口，所以没什么大用，可以不看





初始化控制台，这里初始化完之后，uboot就可以使用控制台了





由于没有配置中断，因此这句代码会指向一个空函数





指向了一个空函数

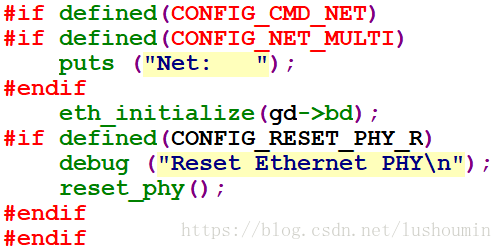

网卡相关初始化，事实上板子用的dm9000网卡已经在前面初始化过了，这里其实什么也没干





这玩意儿是搞LCD的logo用的，不用管它

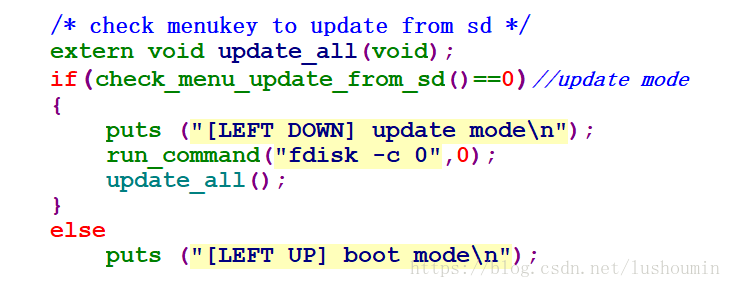

这个是更新程序用的，将程序从SD里面烧录的相应介质中

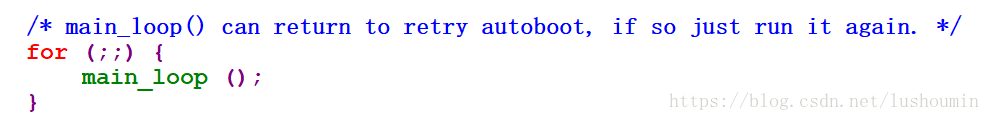

到这里start_armboot的使命就结束了，下面将跳进main_loop函数中进行命令解析和操作。
