1 逻辑运算符

如果操作数是多位的，若操作数中每一位都是0值则为逻辑0值；若操作数中有1则为逻辑1值。

assign a = 4’b0111  && 4’b1000;
assign b = 4’b0111  || 4’b1000;
assign c =  !4’b0111;

等效于：

assign a = 1’b1  && 1’b1;
assign b = 1’b1  || 1’b1;
assign c =  !(1’b1);

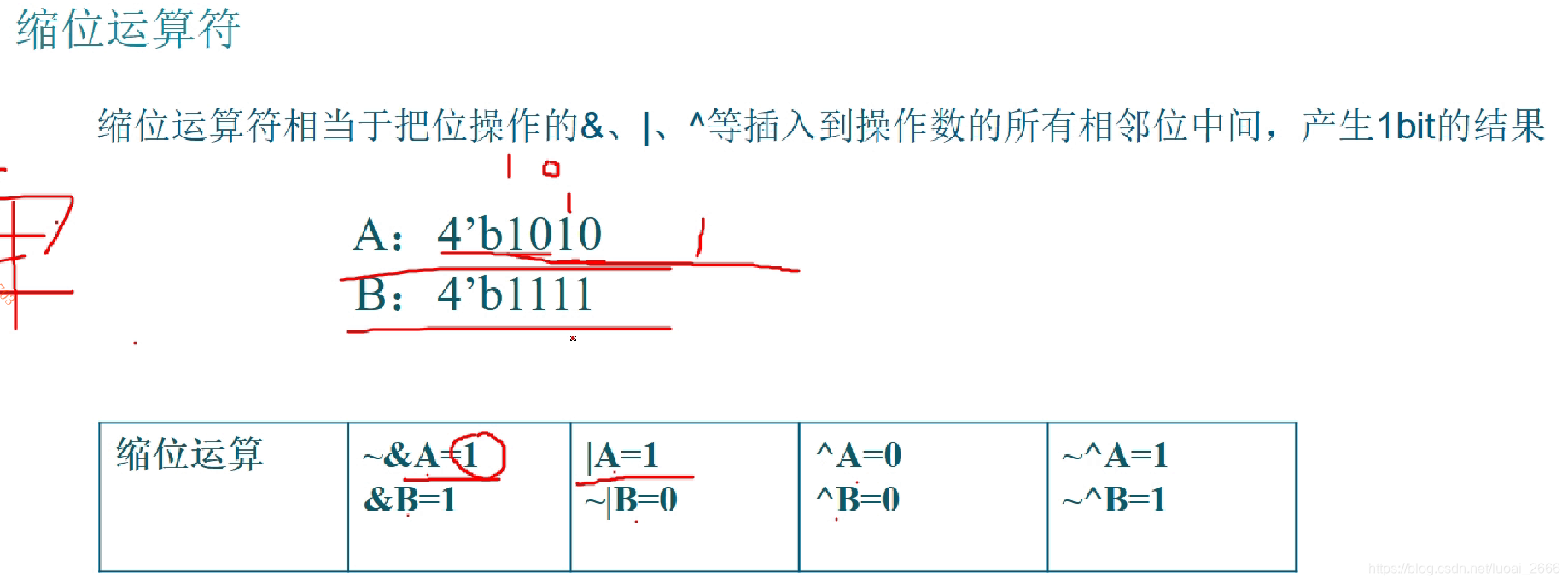

缩位运算符

在这里插入图片描述
对多bit数据
如果A全1，则&A=1，只要含0，则&A=0
如果A含1，则|A=1
含有奇数个1，则^A=1；含有偶数个1，则=0

算术运算符

取余%

input 	wire	signed [10:0]	a,b,
outpout wire	signed [10:0] mod_test;
assign mod_test = a % b;

在这里插入图片描述
Verilog 里的模运算，先把各自符号位去掉运算，然后余数与第一个运算数(被除数)的符号位一致，即都直接算 10 % 3 = 1，然后如果前面是 10 就是 1，前面是 -10 模值就是 -1。
如果不指定signed类型，负数的运算会被当作无符号数运算，从而得到错误的结果。
在这里插入图片描述

2 移位运算符

逻辑移位

a >> n; 右移位运算符
a << n; 左移位运算符
a代表要进行移位的操作数，n代表要移几位。
这两种移位运算都用0来填补移出的空位。
左移，低位补0，位宽增加；右移，高位补0，位宽不变，导致低位被截掉。
从原理上很好理解，如果右移不截掉低位，等于没移。

4'b1001<<1 = 5'10010;
4'b1001>>1 = 4'b0100;

上面是对常数的移位，如果是对位宽固定的变量信号移位。左移可能会出现：先是和上面一样运算，然后由于位宽限制，只能保留4位，最高位被截掉。

input  [3:0]         DATA_IN;
output  reg     [3:0]   DATA_OUT;
output  reg     [3:0]   DATA_OUT2;
always @ (posedge CLK_50M or negedge RST_N)
begin
    if(!RST_N) begin
        DATA_OUT1 <= DATA_IN;
		DATA_OUT2 <= DATA_IN;
	end
    else begin
	 DATA_OUT1 <= (DATA_OUT1<<1);
	 DATA_OUT2 <= (DATA_OUT2>>1);
	end
end

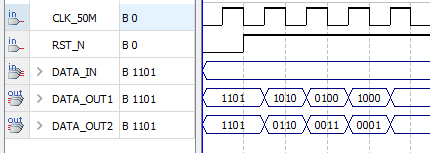

![在这里插入图片描述](https://img-blog.csdnimg.cn/20210515155237172.png
因为二进制数左移n位等于原来的数值乘以2的n次方，所以逻辑左移和逻辑右移主要用来进行无符号数的乘法除法。
ps：这种倍数关系只适用于移位后被舍弃的那位不含1的情况，否则会溢出。
比如111>>1=11,7→3.
reg [2:0] a=111,a<<1=110，7→6

算术移位

算术左移和逻辑左移一样
算术右移s位，左边补s位相应的符号位。

input signed [7:0] m; //m=1000_1011
output  signed [7:0] n0,n1;
assign n0 = m<<<2; //n0=00101100
assign n1 = m>>>2; //n1=11100010

注：对无符号数进行逻辑移位和算术移位的结果相同。
算术左移和算术右移主要用来进行有符号数的乘除法。疑问：
1000_1011>>2=1110_0010， -11→-98，结果明显不对啊。
原因：计算机中的运算都是基于补码，-117→-30，正确。

循环移位

循环左移：最左边的那一位经过循环左移一位后会被移到最右边去。
实现方法：拼接运算符{}。实际上，除了用移位做乘除法之外，所有的移位操作都能用{}实现，非常灵活。

reg [7:0] shifter;
always(posedge clk)
begin
shifter<={shifter[6:0],shifter[7]};
end
