铝合金和合成石在SMT贴片治具中的优缺点

在SMT贴片加工中，选择治具材料是一个需要综合考虑的关键环节。目前，铝合金与合成石是应用最广泛的两种材料，它们各有特点，适用于不同的生产场景。以下是对这两种材料优缺点的分析，可供参考。

---

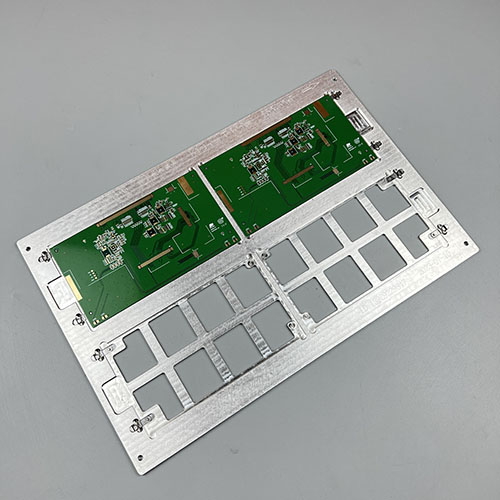

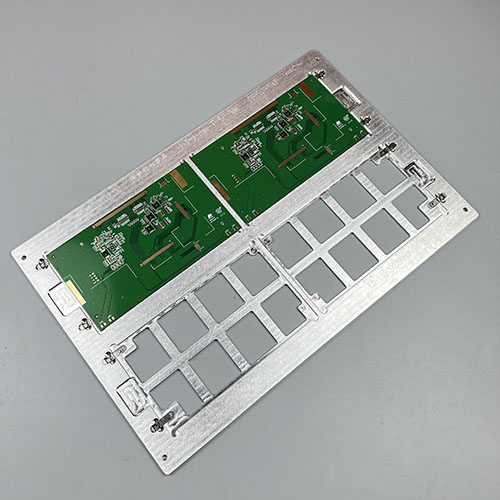

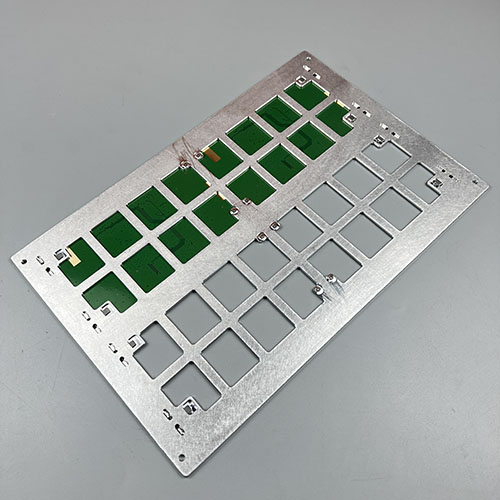

一、铝合金治具

铝合金治具一般采用CNC工艺从整块铝材铣削制成，具有以下特性：

✅ 优点：

1. 结构坚固耐用：机械强度高，抗冲击和耐磨性能好，在频繁使用中不易变形或损坏，使用寿命长，可满足大批量长期生产需求。

2. 尺寸稳定性优：热膨胀系数低，在高温回流焊过程中形变量极小，对高精度元件的贴装具有良好的支撑和定位能力。

3. 支持复杂结构设计：便于实现多功能集成，如嵌入探针、定位销等结构，适合高复杂度治具应用。

4. 散热性能好：导热能力强，有助于PCB板均匀受热，减少局部过热风险。

❌ 缺点：

1. 成本较高：原材料及CNC加工成本显著高于合成石，初始投资较大。

2. 重量较大：治具整体偏重，增加操作人员劳动强度，对产线传送装置负荷也较高。

3. 需表面处理：为防止氧化和刮伤，通常需做阳极氧化处理，增加工艺环节和交货周期。

4. 热管理要求高：高导热性可能导致焊接区域热量流失，需合理设计隔热结构，否则易引起冷焊等问题。

---

二、合成石治具

合成石治具是以玻璃纤维和环氧树脂等为基础材料，经高温高压复合而成的板材加工制成。

✅ 优点：

1. 成本较低：材料价格及加工成本相对低廉，特别适合预算有限或产品迭代频繁的应用场景。

2. 隔热性能出色：极低的热传导率可有效避免治具吸热，节能的同时也杜绝了“抢热”导致的焊接不良。

3. 重量轻便：大幅减轻操作负担，提升换线效率，适合人工作业较多的生产线。

4. 耐化学腐蚀：对清洗剂和助焊剂等具备良好耐腐蚀性，维护简便。

❌ 缺点：

1. 机械强度较低：材质偏脆，边缘易崩缺，抗撞击能力弱，使用寿命一般低于铝合金。

2. 长期稳定性稍逊：虽然在常规温度下稳定性良好，但多次高温回流后可能出现微小形变，不建议用于超精密元件封装。

3. 不支持复杂结构：由于本身材料特性，难以实现金属嵌件等复杂功能结构。

4. 耐极端高温能力有限：若回流焊出现异常高温，可能存在焦化或变形的风险。

---

三、综合对比与选型建议

特性	铝合金治具	合成石治具
成本	高	低
耐用性	高，适合长期大批量生产	中低，适合中小批量或试产
重量	重	轻
热性能	导热好，需注意热管理	隔热优，节能且不抢热
尺寸稳定性	优，高温环境下仍保持高精度	良好，但多次热循环后可能微变
适用场景	高精度、复杂结构、长期使用	快速换线、成本敏感、常规精度

📌 选型参考：

• 推荐铝合金的情况：产品定型且批量大、元件精度要求高（如BGA、细间距器件）、治具需集成辅助功能，或期望较长的使用寿命。

• 推荐合成石的情况：研发试产、多品种小批量生产、预算有限、治具更替频繁，或希望减少热效应对焊接影响的应用。

很多企业也会根据实际生产需求混合使用两种材质：在高精度主板生产中采用铝合金治具，而在普通板卡或辅助工装中选用合成石，从而实现成本与性能的最佳平衡。
