FPC线路板治具的作用

FPC本身就是柔性电路板，由于其柔软、易变形、易损伤的特性，治具在其制造和应用过程中扮演着至关重要的角色。可以说，没有合适的治具，就无法实现FPC的高效、高质生产和组装。

FPC治具的核心作用，是 “化柔为刚”——为柔软的电路板提供一个临时的、精确的刚性支撑。其主要作用可以归纳为以下几个核心方面：

---

一、 精准定位与固定

这是治具最基础也是最关键的作用。

• 问题：FPC像一张薄纸，在测试、焊接或组装时无法自行保持稳定位置，会晃动、弯曲。

• 作用：治具通过定位销、边框轮廓或真空吸附等方式，将FPC精确地固定在预设的位置上。这确保了后续所有操作（如测试探针接触、焊接元件）的基准都是统一的。

• 价值：保证了产品加工的一致性和精确度。

二、 便于电气测试

这是FPC治具最常见的使用场景。

• 问题：F板的测试点微小且密集，手工测试效率极低且容易损坏板子。

• 作用：测试治具内部装有大量微小的弹簧探针。当治具闭合时，这些探针会同时、精准地压合在FPC的所有测试点上，与自动化测试设备连接，快速完成开路、短路、阻抗等电气性能的检测。

• 价值：实现批量、快速、自动化的测试，是质量控制的核心环节。

三、 支撑与保护 during 焊接

主要在SMT贴片焊接和回流焊过程中使用。

• 问题：

  1. FPC在高温下更容易收缩、变形，导致焊接不良。

  2. 其表面不平整，会导致锡膏印刷和元件贴装不精确。

• 作用：

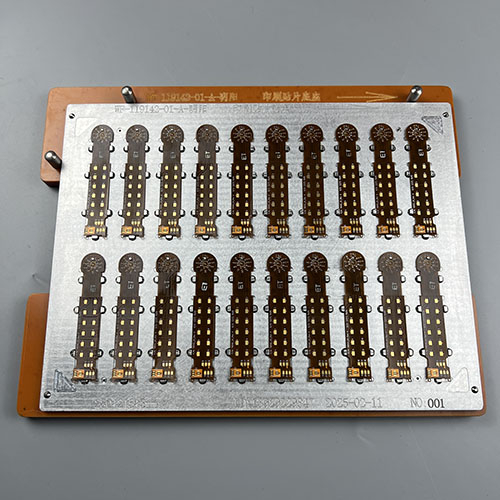

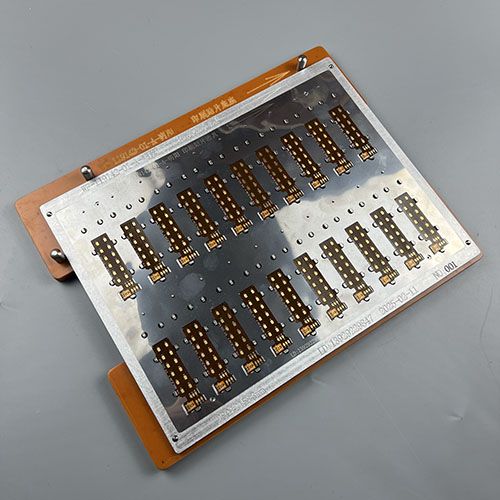

  1. 支撑与整平：治具提供一个平整的刚性平台，将FPC吸附或压平，使其在焊接过程中保持形状稳定。

  2. 隔热与保护：治具（通常由耐高温合成石制成）可以遮盖住FPC上不耐高温的区域（如某些连接器），防止其过热损坏。

• 价值：显著提升焊接良率，防止因板子变形导致的桥接、虚焊等问题。

四、 实现精确组装与成型

在许多产品中，FPC需要被弯曲成特定的3D形状来安装。

• 问题：手工弯曲FPC难以保证每次的形态和位置都一致，容易产生应力损伤。

• 作用：组装治具模拟产品的最终结构，引导操作人员或将FPC精确地弯曲、折叠并固定到指定的三维形态中，以便进行安装、锁螺丝或点胶固定。

• 价值：确保最终产品的组装一致性和可靠性，避免因安装应力导致FPC断裂。

五、 辅助其他特殊工艺

• 点胶：在需要为FPC上的元件点胶加固时，治具可以固定FPC，确保点胶路径的精确性，防止胶水污染其他区域。

• 返修：在维修损坏的FPC时，治具可以提供一个稳定的工作平台，方便操作人员使用热风枪等工具进行作业。

---

总结

总而言之，FPC线路板治具的作用可以概括为：

核心作用	解决的问题	带来的价值
定位与固定	FPC柔软、易位移	加工基准统一，一致性高
电气测试	无法手工高效、可靠测试	自动化质量控制，效率高
支撑与保护	高温变形、焊接不良	提升焊接良率，保护产品
组装与成型	3D形状难以保持一致	确保组装可靠性与产品性能

简单来说，FPC治具是FPC从“一块柔软的材料”变成“一个可靠电子部件”过程中不可或缺的“模具”和“帮手”。它通过精密的机械设计，弥补了FPC物理特性上的不足，是实现FPC规模化、自动化生产的基石。
