PCBA波峰焊过炉治具/载具 技术方案

PCBA波峰焊过炉治具（载具）是保证焊接质量、保护敏感元件和实现高效生产的关键工具。以下是其技术方案的详细说明：


1. 设计要点
# 1.1 材料选择
  耐高温材料：常用玻纤增强环氧树脂（如FR4）、合成石（如PEEK、FR 5）或铝合金（需表面阳极氧化处理），需耐受260℃以上短时高温。
  热变形系数：材料热膨胀系数需与PCB匹配，避免高温变形导致定位偏移。
# 1.2 结构设计

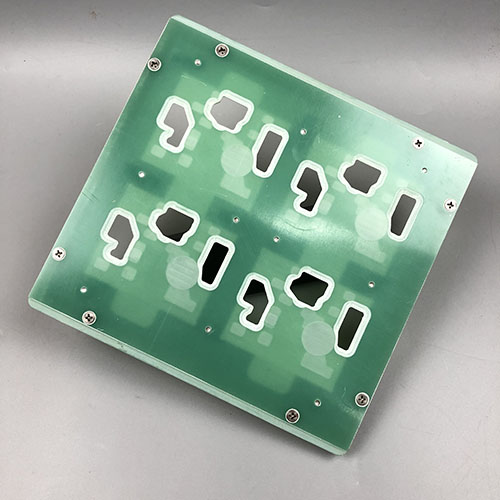

  开窗设计：暴露焊接区域（如通孔引脚、焊盘），非焊接区域（如贴片元件、金手指）需遮蔽。
  定位系统：
  销钉定位：采用不锈钢销钉与PCB定位孔配合，公差控制在±0.05mm。
  边缘卡扣：弹性卡扣固定PCB边缘，避免振动位移。
  分层设计：多层治具可兼容不同厚度PCB，或实现双面焊接保护。
# 1.3 热管理
  隔热设计：治具底部增加隔热层（如陶瓷纤维），减少热传递至非焊接区。
  散热孔：在高温敏感元件对应位置开散热孔，避免局部过热。

2. 关键功能实现
# 2.1 元件保护
  屏蔽结构：针对BGA、连接器等设计凸台或盖板，防止焊锡侵入。

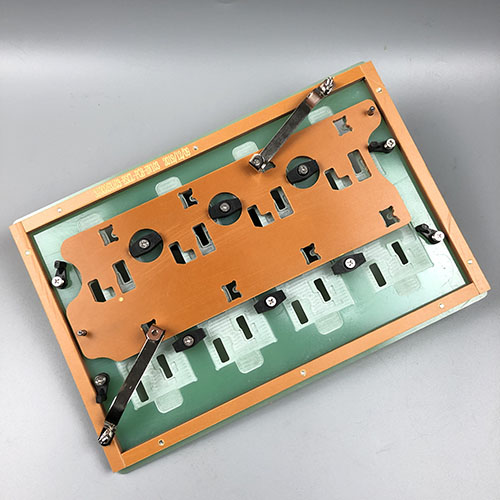

  压扣/弹簧机构：压紧高元件（如电解电容），避免过炉时倾倒。
# 2.2 工艺优化
  锡流引导：治具边缘设计导流槽，减少焊锡残留。
  防浮高设计：通过治具压边或真空吸附固定PCB，防止受热翘曲。
# 2.3 兼容性
  模块化设计：可更换定位模块，适配不同PCB尺寸或元件布局。
  通用性：治具支持多款同系列PCBA，降低换线成本。

3. 制造与验证
# 3.1 加工工艺
  CNC精密加工：确保开窗、定位孔等关键尺寸精度（±0.1mm）。
  表面处理：防粘锡涂层（如特氟龙喷涂），延长治具寿命。
# 3.2 测试验证
  热变形测试：模拟波峰焊温度曲线，测量治具形变量（需＜0.2mm）。
  实际过炉验证：检查焊点质量、元件保护效果及治具耐久性。

4. 维护与升级
  定期清洁：清除残留锡渣和助焊剂，避免堵塞开窗。
  寿命监控：记录使用次数，玻纤治具通常寿命为5000 10000次。


5. 特殊场景解决方案
  高密度PCB：采用镂空设计减少阴影效应，确保焊锡渗透。
  混装工艺（SMT+THT）：治具需兼容回流焊与波峰焊，材料需双重耐温。

6. 成本优化建议
  分体式设计：针对局部高成本区域（如PEEK屏蔽块）单独替换。
  3D打印原型：快速验证设计后再投入金属/合成石加工。

通过以上技术方案，可确保治具在波峰焊过程中实现高良率、低损耗，并适应多样化生产需求。实际设计中需结合具体PCB布局、元件类型及产线参数进行优化。
