一、任务描述

使用子网掩码将一组C类IP地址（范围为192.168.99.0~192.168.99.255）划分为四个子网。

二、任务知识储备

2-1、IP组网技术

在使用TCP/IP通信时，用IP地址识别主机和路由器。为了保证正常通信，有必要为每个设备配置正确的IP地址。

2-1.1、IP地址的定义

IP地址由32位正整数来表示，TCP/IP通信要求将这样的IP地址分配给每一个参与通信的主机。IP地址在计算机内部以二进制方式被处理。然而，由于人类社会并不习惯于采用二进制方式，需要采用一种特殊的标记方式。那就是将32位的IP地址以8位为一组，分为4组，每组以"."隔开，再将每组数转换为十进制数。

例如：

$2^{8}$ $2^{8}$ $2^{8}$ $2^{8}$

10101100 00010100 00000001 00000001 （2进制）

10101100. 00010100. 00000001. 00000001 （2进制）

172. 20. 1. 1 (10进制)

将表示为IP地址的数字整体计算，会得出如下数值：

$2^{32}=4294 967 296$

从这个结果来看，最多可允许43亿台计算机连接网络。然而实际上，IP地址并非根据主机台数来配置的，而是每一台主机上的每一块网卡（NIC）都得设置IP地址。通常一块网卡只设置一个IP地址，当然也可以设置多个IP地址。此外，一台路由器通常都会配置两个以上的网卡，因此可以设置两个以上的IP地址。

因此，让43亿台计算机全部连网其实是不可能的，当然世界人口也已经远超43亿了。

2-1.2、IP地址由网络和主机两部分标识组成

IP地址由"网络标识"和"主机标识"两部分组成。

2-2、网络地址分类

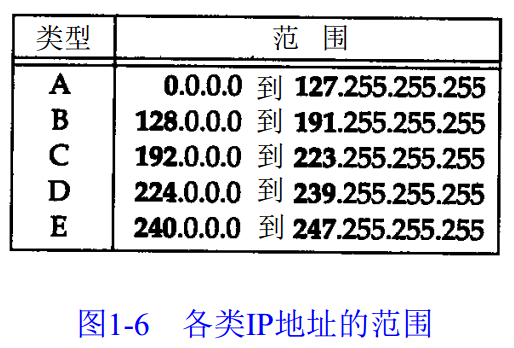

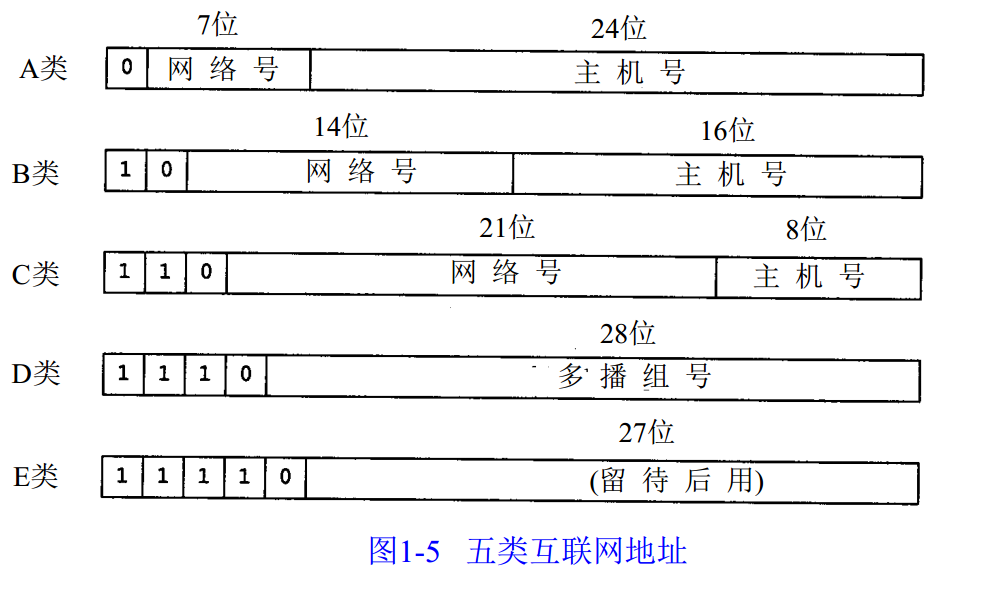

IP地址分为5个级别，分别是A类、B类、C类、D类、E类。他根据IP地址中从第1位到第四位的比特列对其网络标识和主机标识进行区分。

三、任务解决方案

3-1、给出子网掩码及每个不同子网的最大和最小IP地址

首先计算子网掩码：

192.168.99.0~192.168.99.255共256个IP地址

将256/4=64，主机块大小64， $2^{6}$ =64，那么子网掩码就是255.255.255.192

根据主机数量计算出掩码的最后一个字节为11000000，用十进制表示掩码为255.255.255.192

由于主机地址全为0只有在表示对应的网络地址或IP地址不可获知的情况下使用；主机地址全为1通常作为为广播地址，此两者都是不允许用作主机IP地址的。

因此，4个子网分为：

子网	子网掩码	网络号	广播地址	最小可用IP	最大可用IP
子网1	255.255.255.192	192.168.99.192	192.168.99.255	192.168.99.1	192.168.99.62
子网2	255.255.255.192	192.168.99.128	192.168.99.191	192.168.99.65	192.168.99.126
子网3	255.255.255.192	192.168.99.64	192.168.99.127	192.168.99.129	192.168.99.190
子网4	255.255.255.192	192.168.99.0	192.168.99.63	192.168.99.193	192.168.99.254

3-2、用思科模拟器完成任务

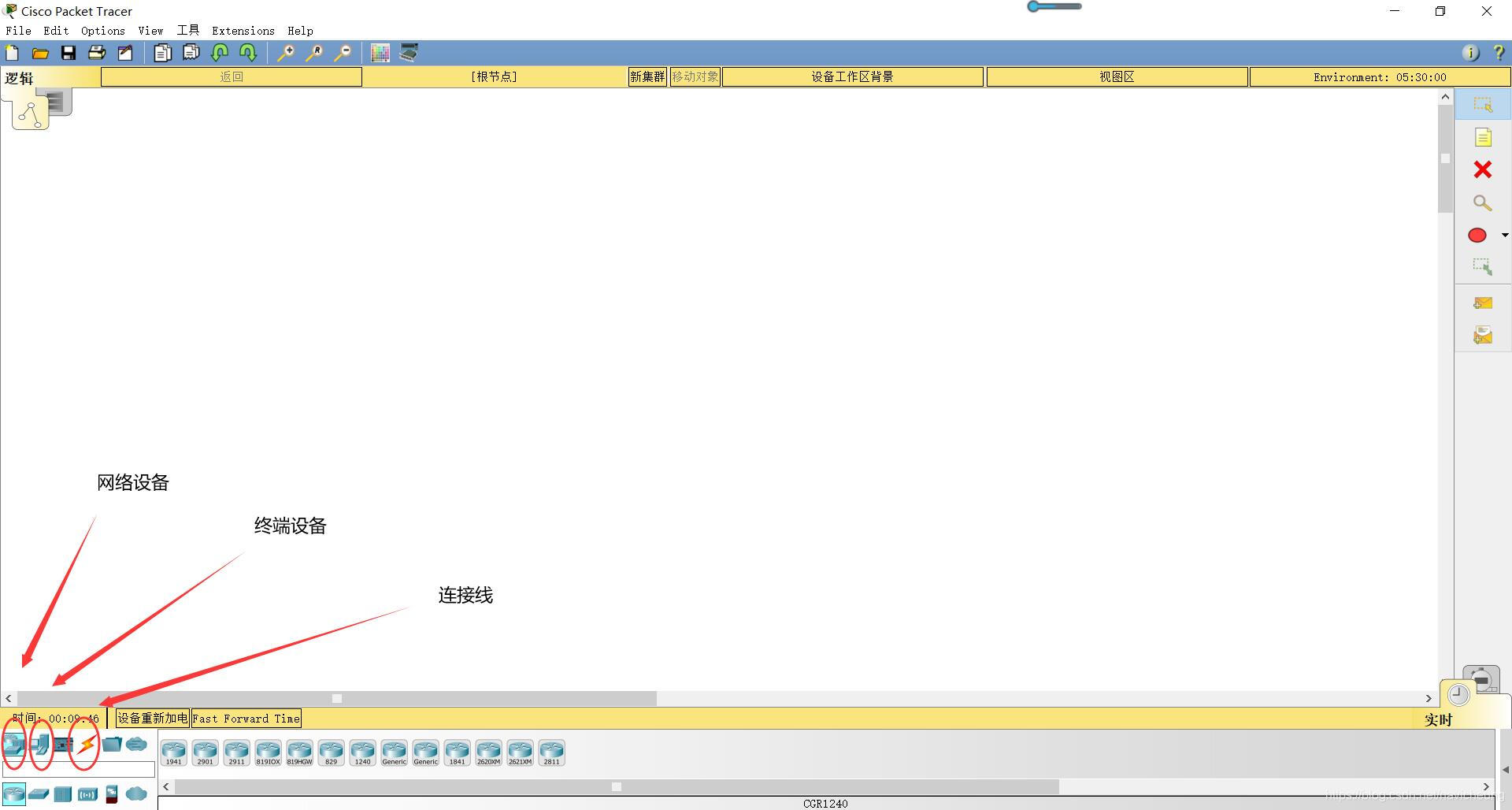

1. 进入模拟器，我们主要用到图中红圈标注的三种设备设施，分别是网络设备（Network Devices），终端设备（End Devices），连接线（Connections），其中网络设备涉及路由器（Routers）和交换机（Switches）两种，终端设备涉及台式机和笔记本两种，交换机的使用是为了让更多的设备连入所在的子网，终端设备可随意选择。

在这里插入图片描述

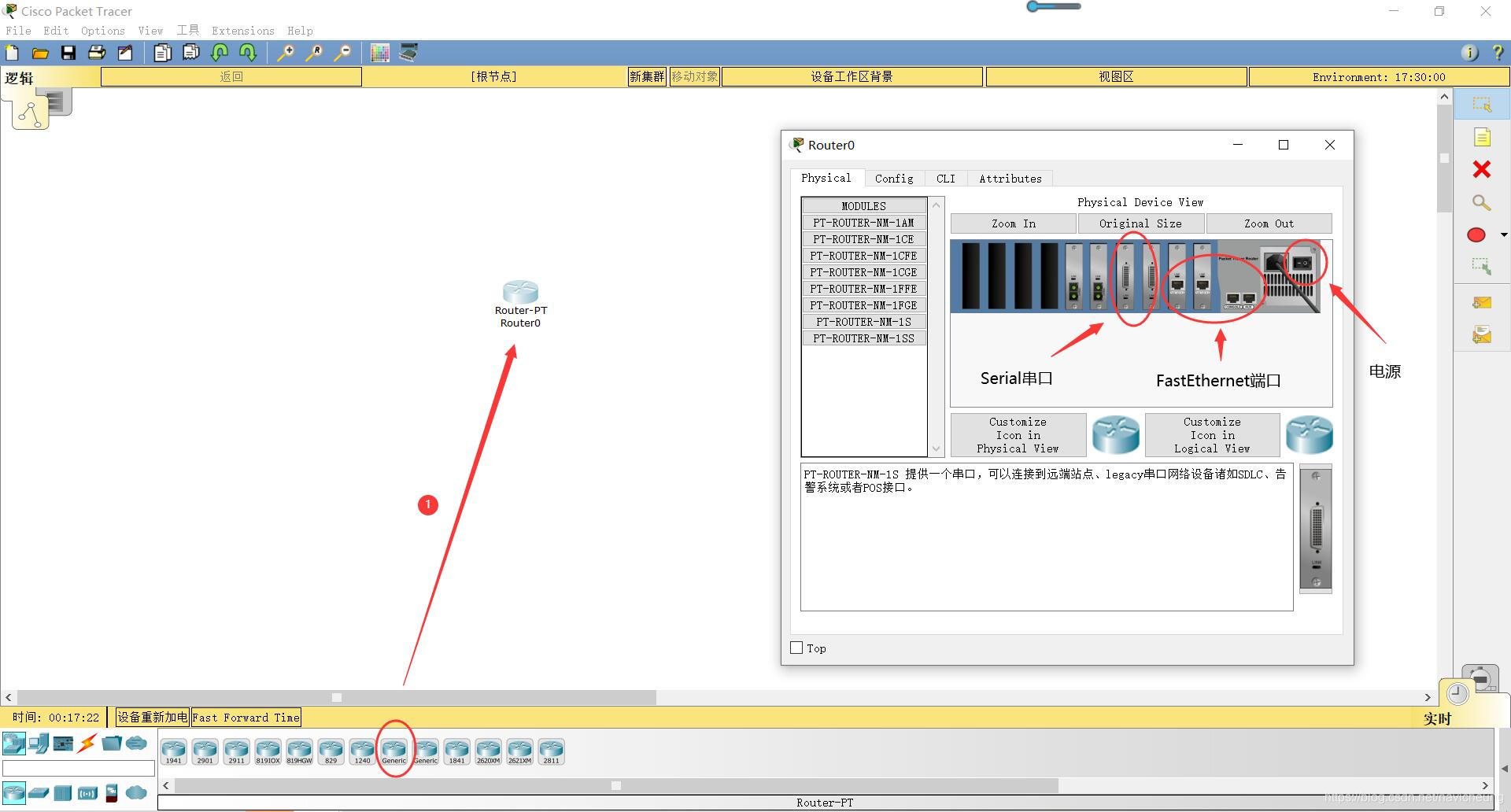

2. 先建立一个宿舍的子网，使用1台路由器，1台交换机，2台终端设备，首先，拉取一个路由器，我们选择这个位置的路由器，点击路由，看到在Physical选项卡下，设备的接口为Serial串口和FastEthernet端口，串口负责子网间连接，端口负责子网内连接。因为我们是4个子网，所以有4台路由，必须有3个串口，这里还少一个，我们需要添加模块，首先关闭电源。

在这里插入图片描述

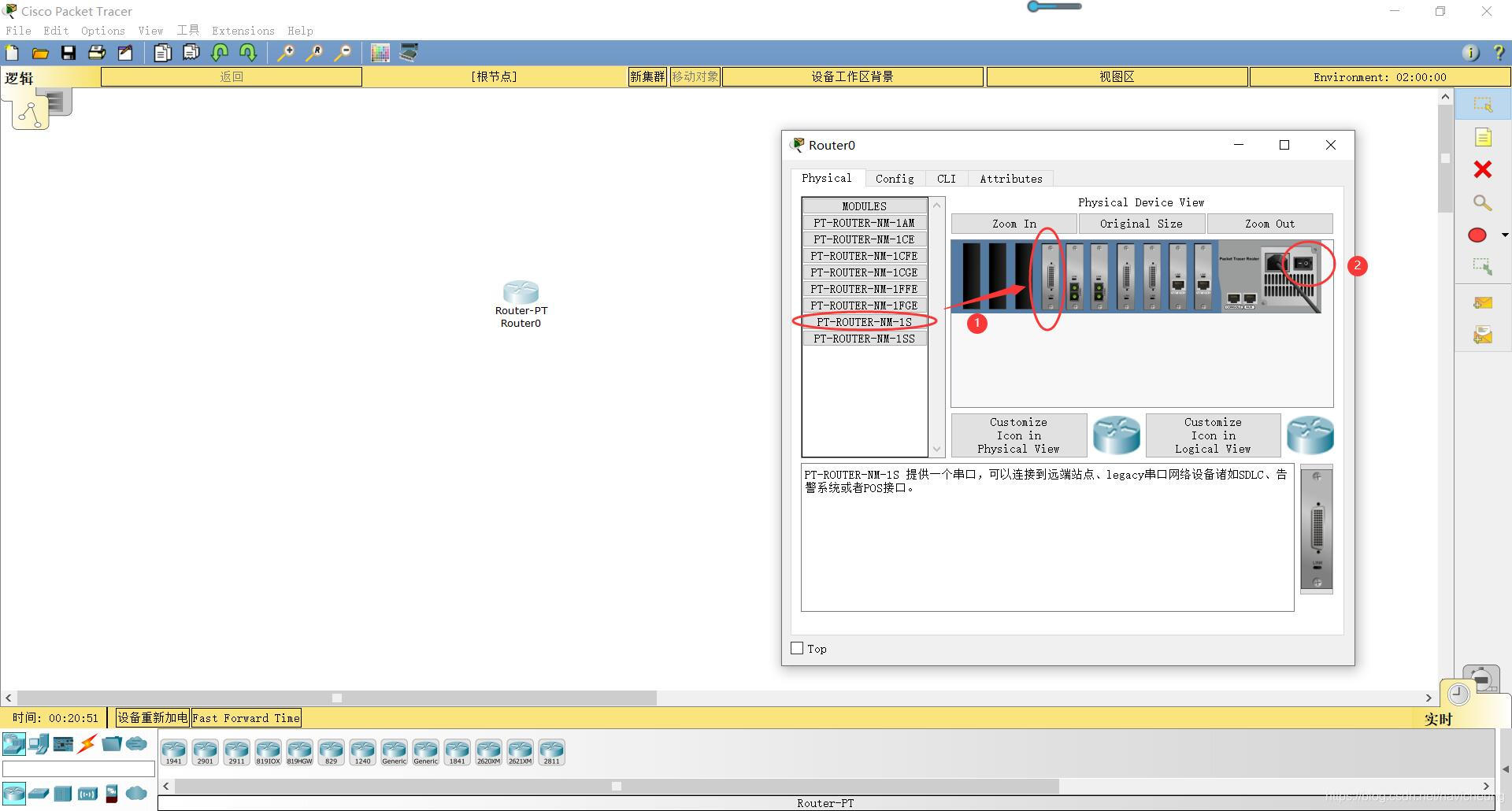

3. 在左侧模块中选择串口模块，拉到右侧设备空缺处，完成模块添加，然后开启电源。

在这里插入图片描述

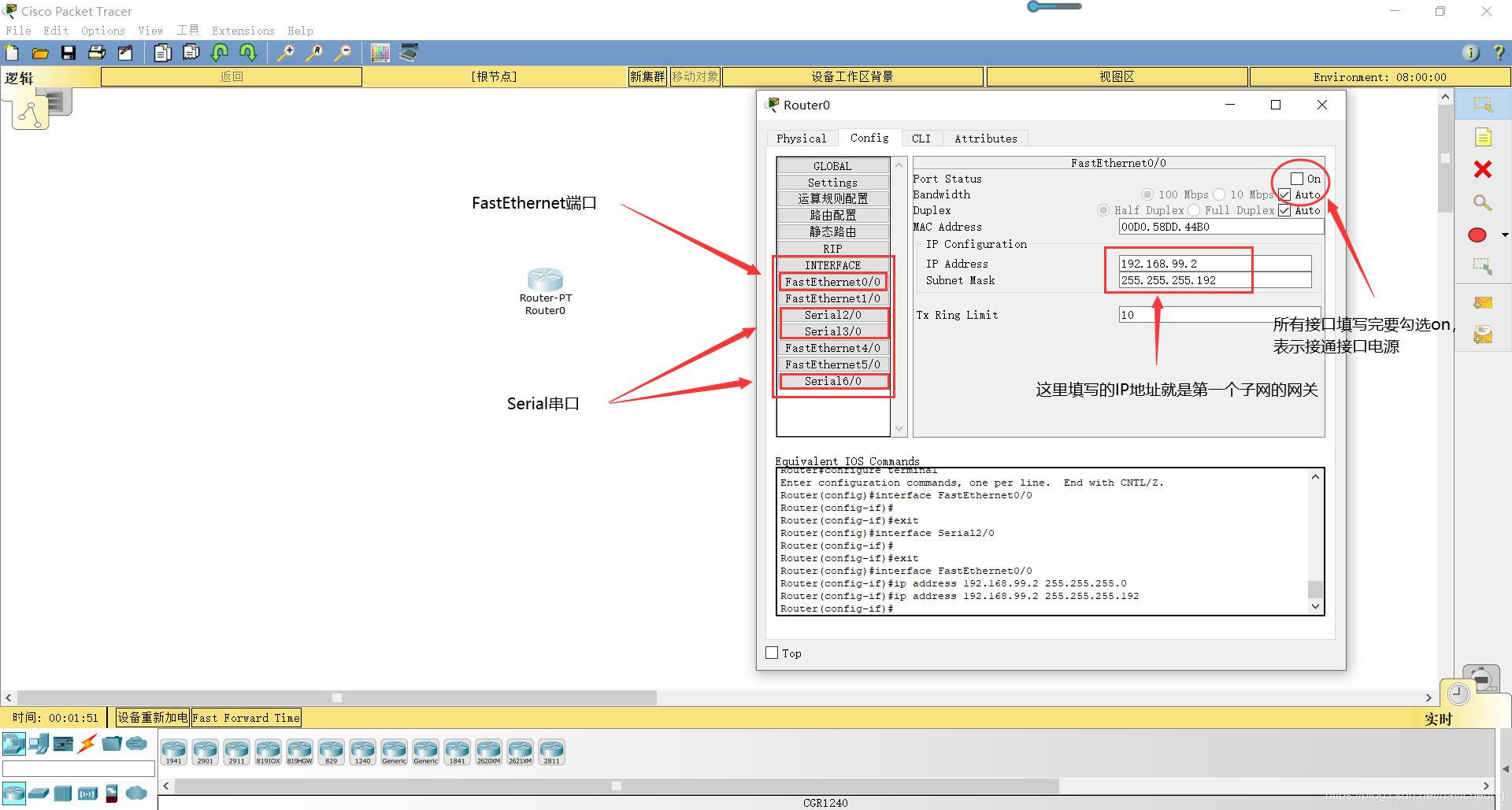

4. 选择Config选项卡，这里主要填写4个接口的信息，涉及1个端口，3个串口，定义FastEthernet0/0端口信息填写为本子网的网关，填写完接口信息，勾选on，开启端口。

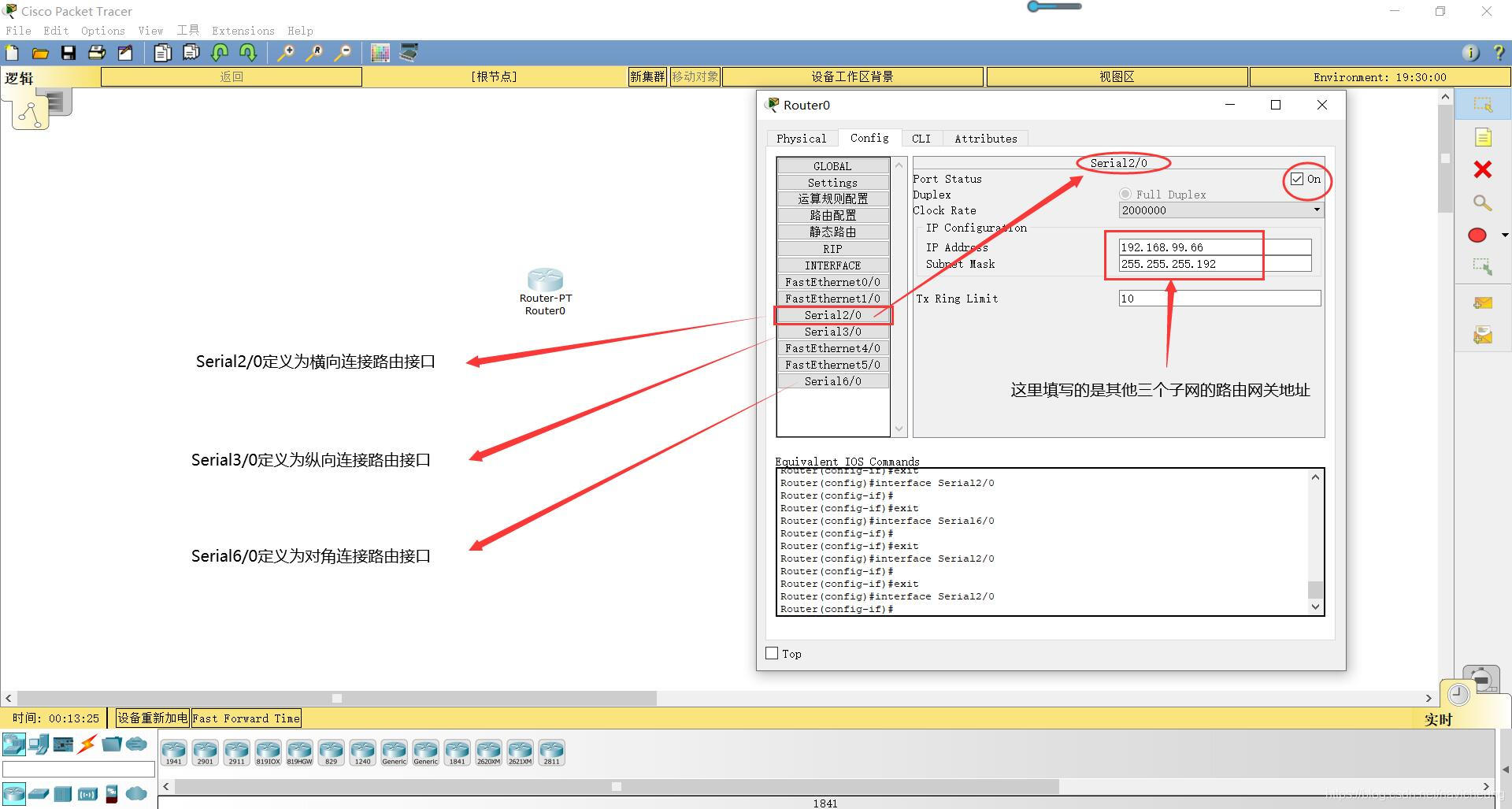

5. 三个串口自定义为Serial2/0为横向路由的连接，Serial3/0为纵向路由的连接，Serial6/0为对角路由的连接，3个串口填写好相应的信息，不要忘记勾选on。

在这里插入图片描述

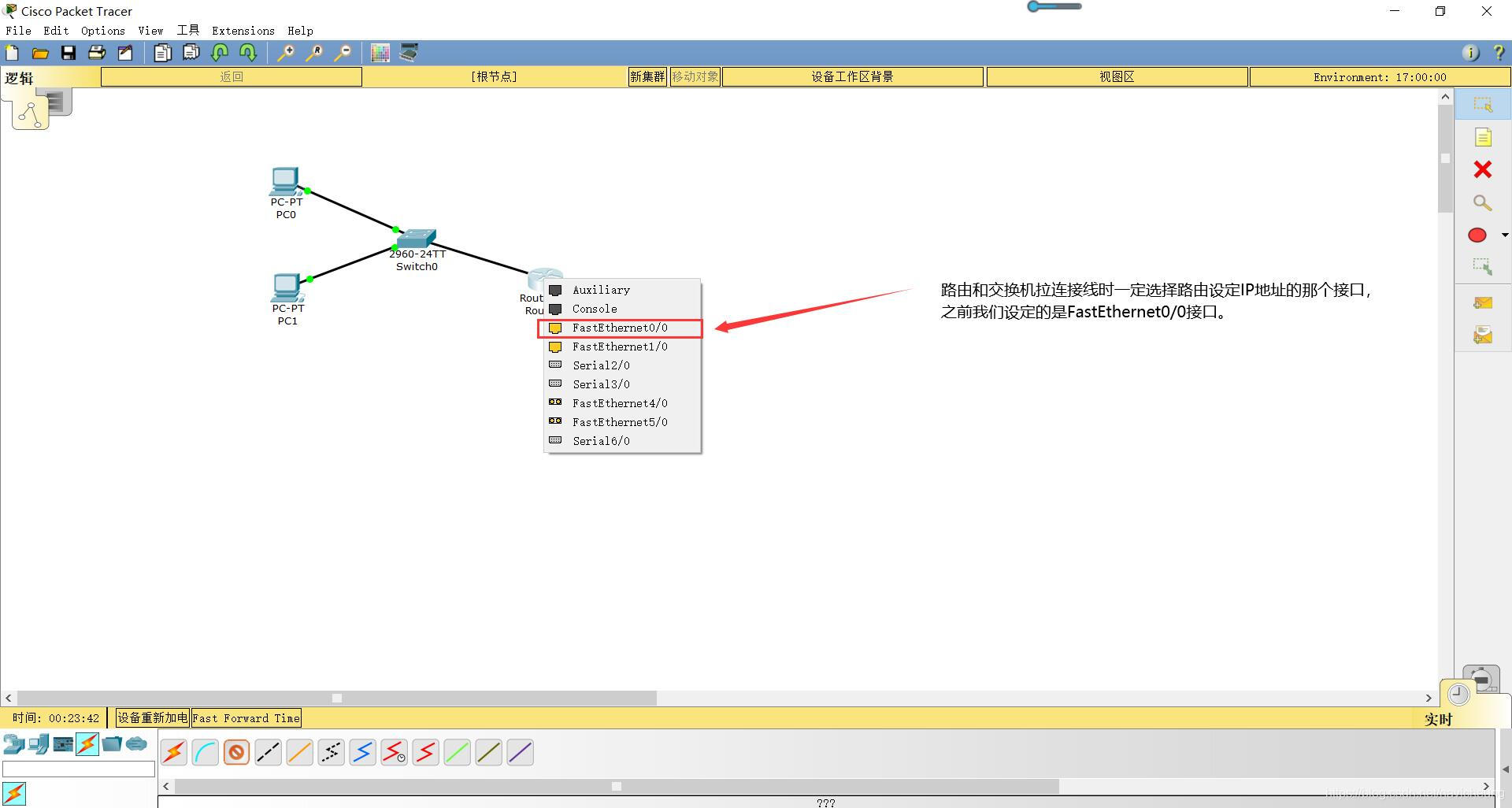

6. 拉取2台终端设备和1台交换机，同时连接各个设备，注意，与交换机连接的路由器接口必须是之前填写信息的FastEthernet0/0端口。

在这里插入图片描述

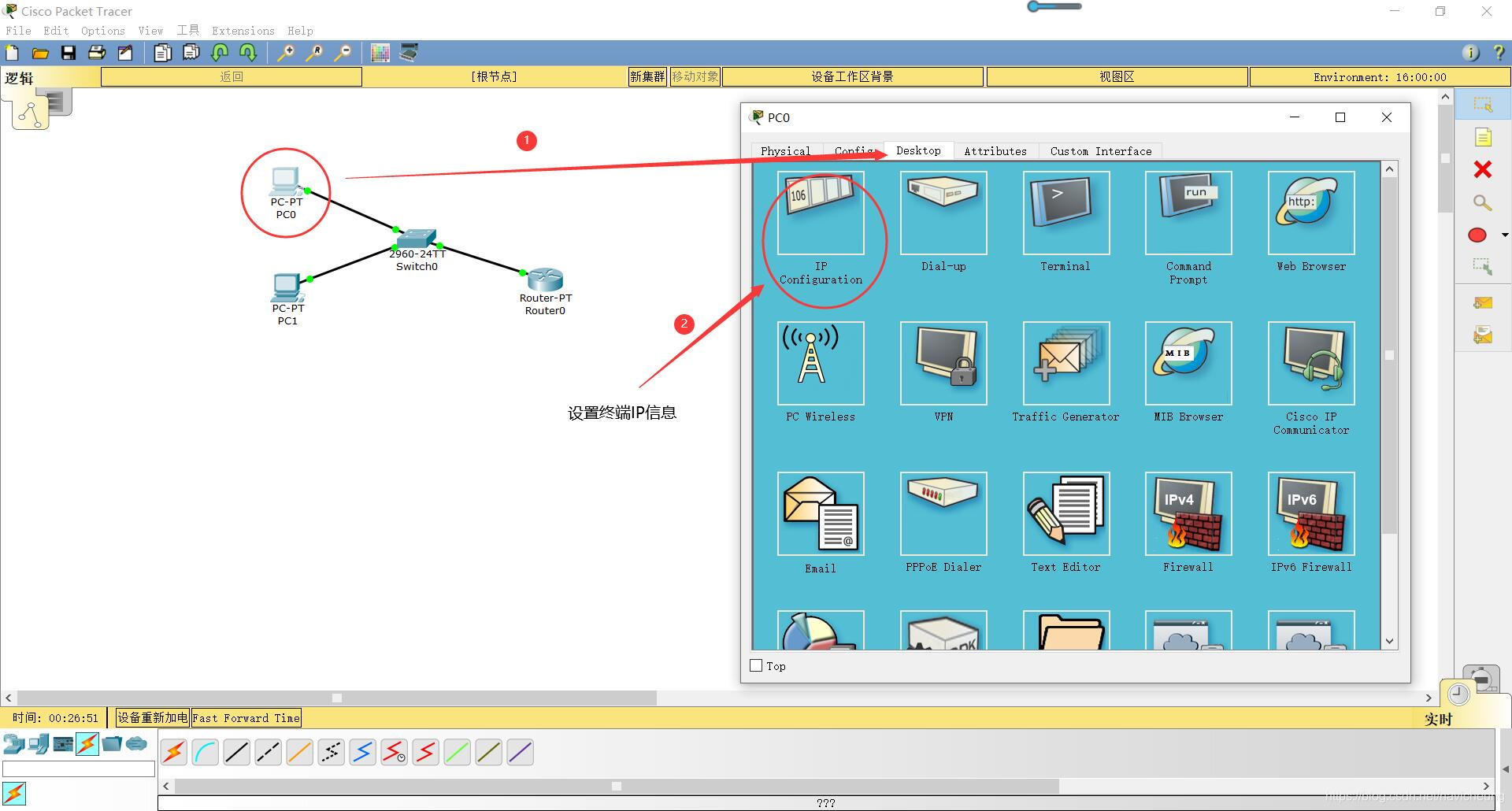

7. 设定子网内终端设备的信息，这里点击终端设备，选择Desktop选项卡，再点击IP Configuration。

在这里插入图片描述

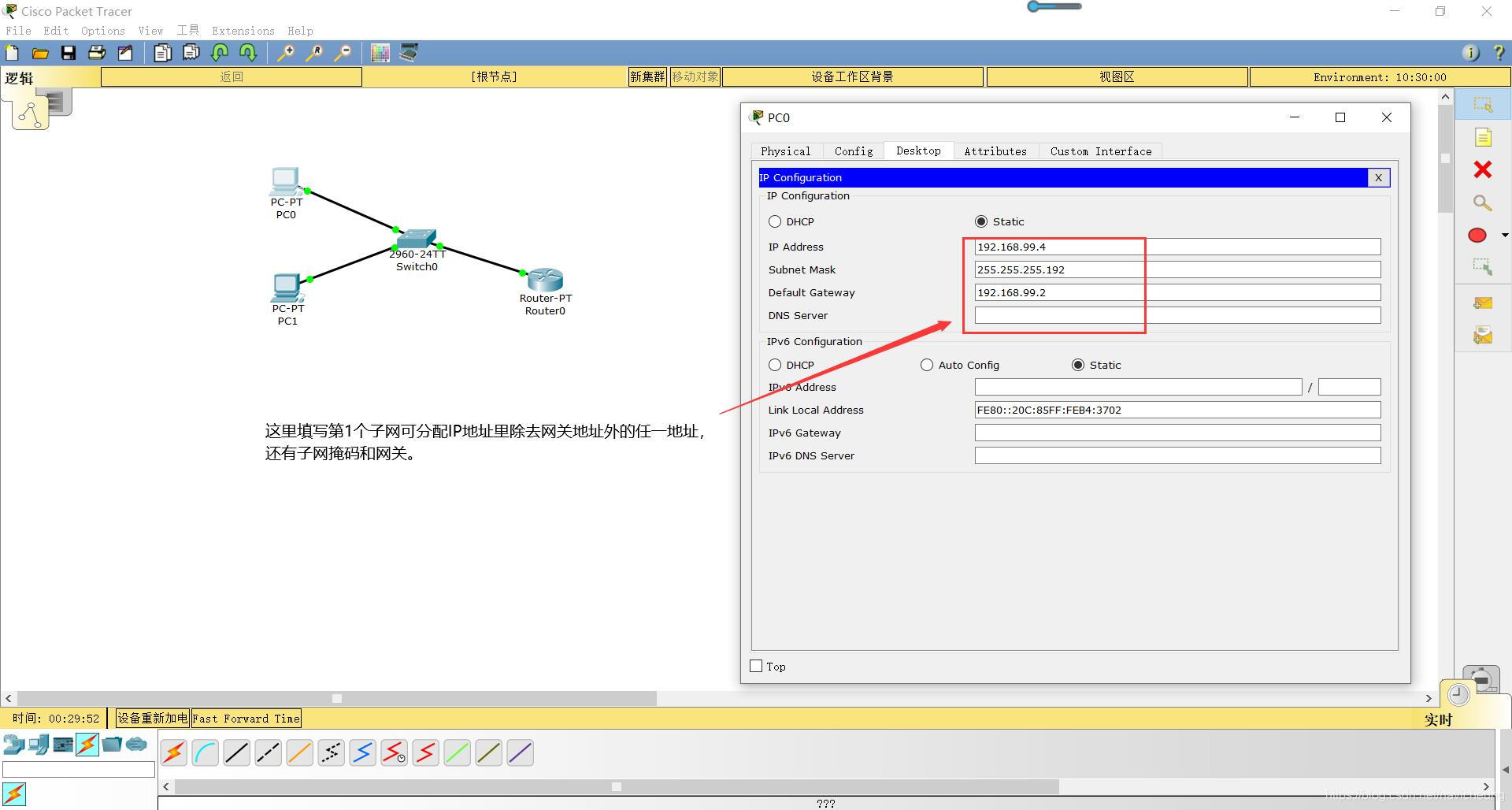

8. 填写设备信息，IP地址选择第1个子网可分配IP地址范围内除去网关地址外的任一地址，这里选择192.168.99.4，另外填写子网掩码和网关。

在这里插入图片描述
9. 同样我们设定好另外一台终端设备的信息，完成后通过右侧边栏中的备注，我们把子网的2台终端设备和1台路由器标注出它们的地址，然后点击Command Prompt。

在这里插入图片描述

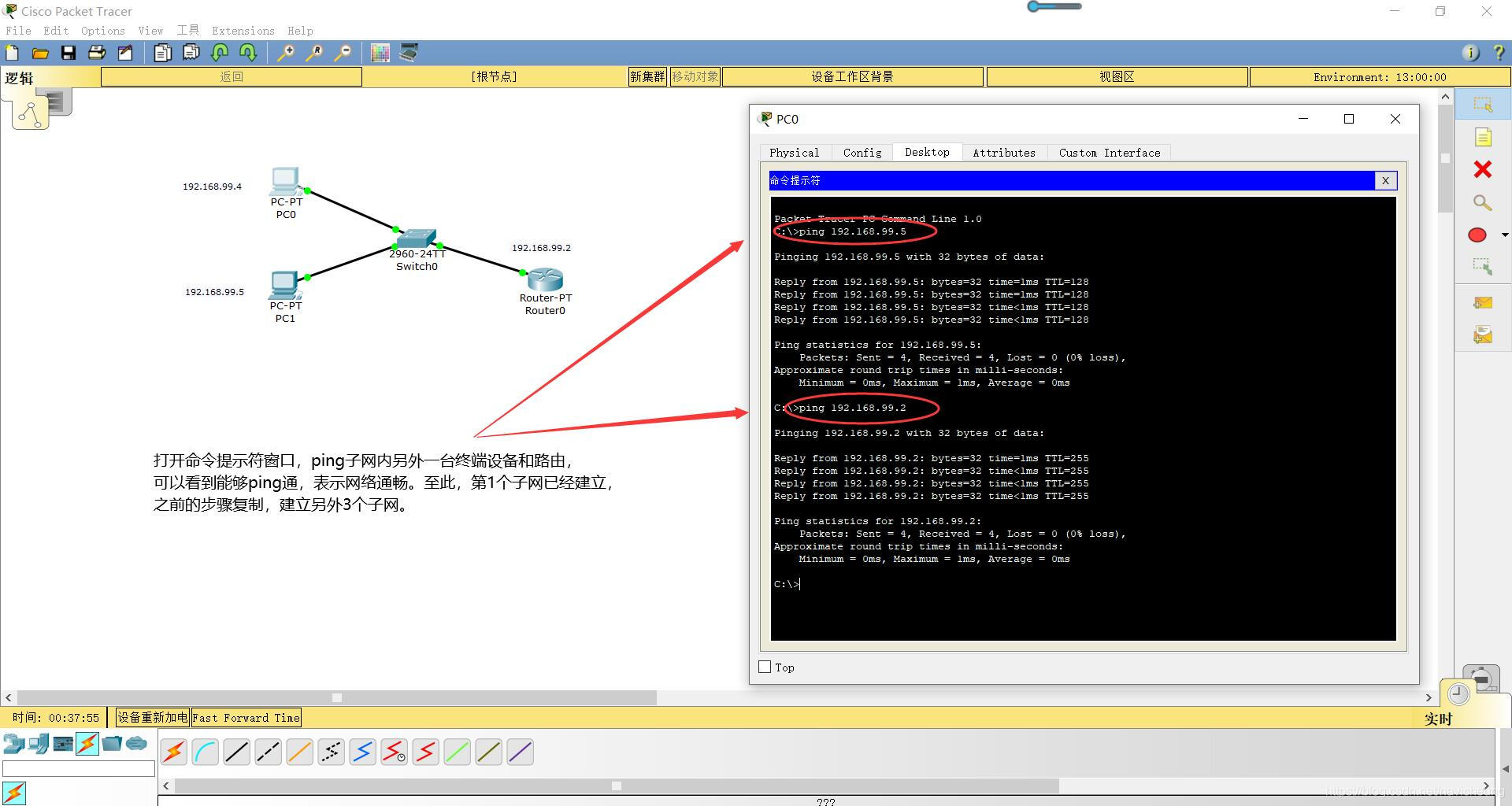

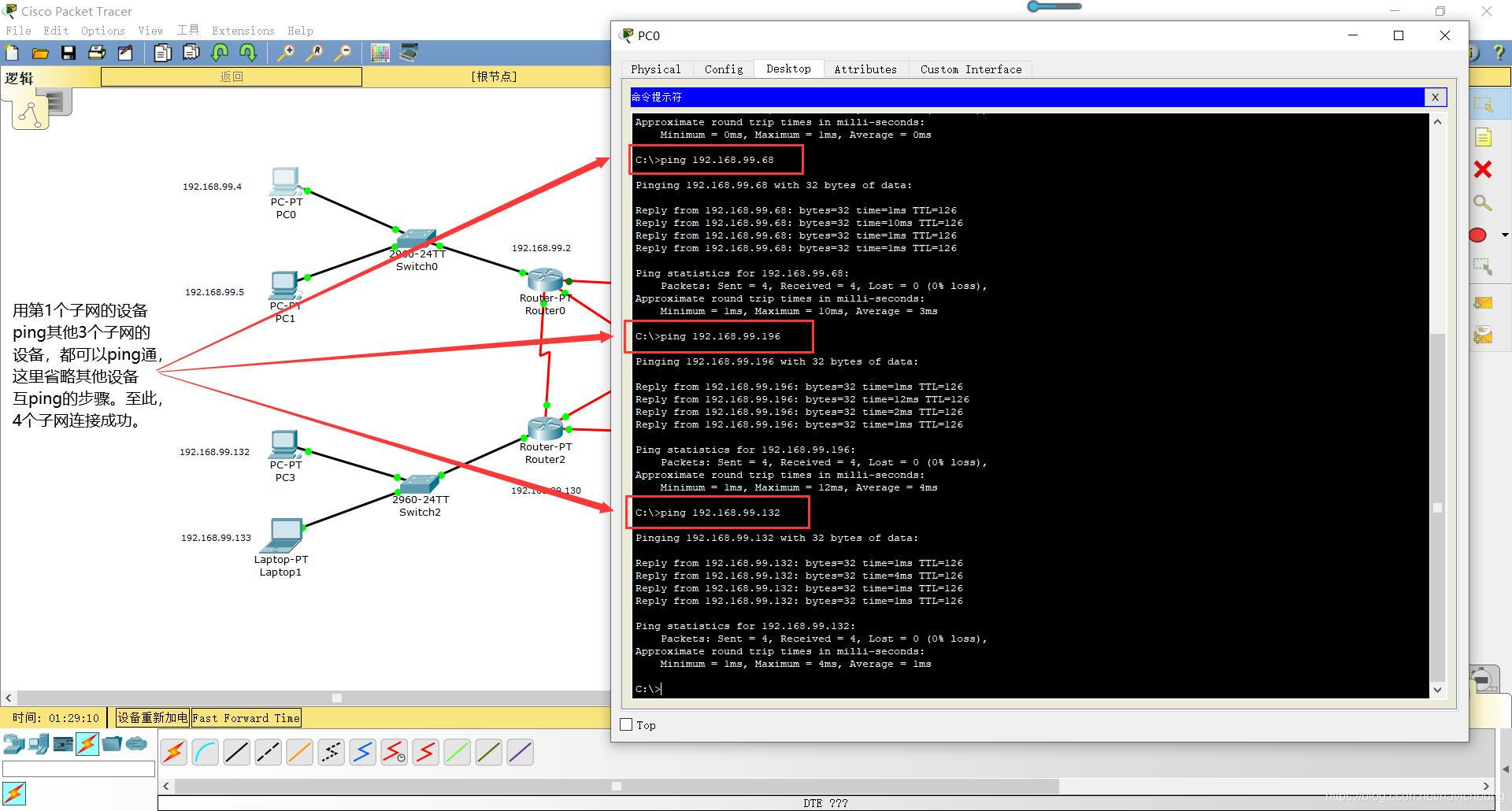

10. 进入命令提示符后，我们ping下子网内的另外一台设备和路由网关，发现能够ping通，第1个子网组网成功。

在这里插入图片描述
11. 重复以上步骤，组建好另外3个子网。

在这里插入图片描述

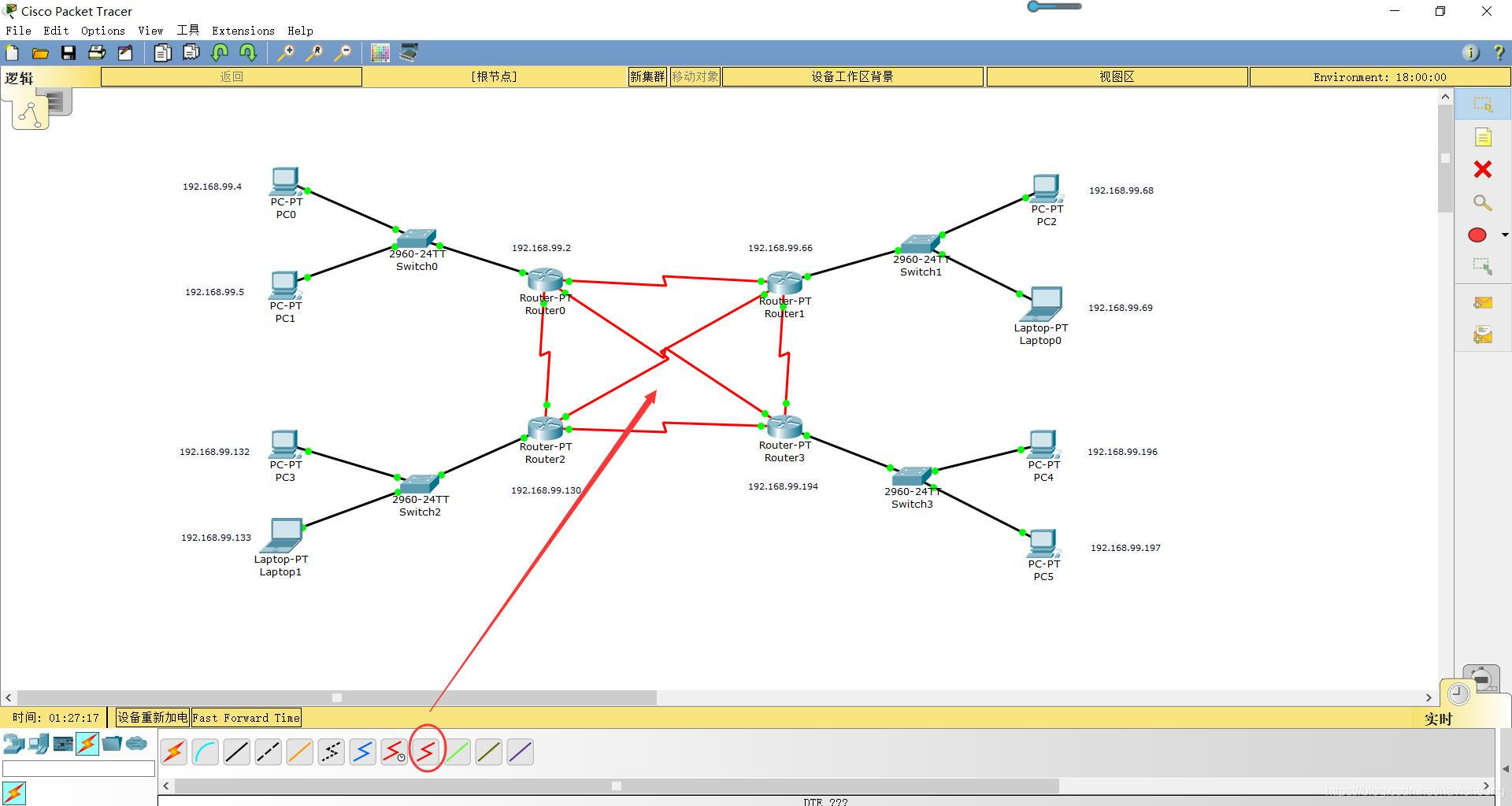

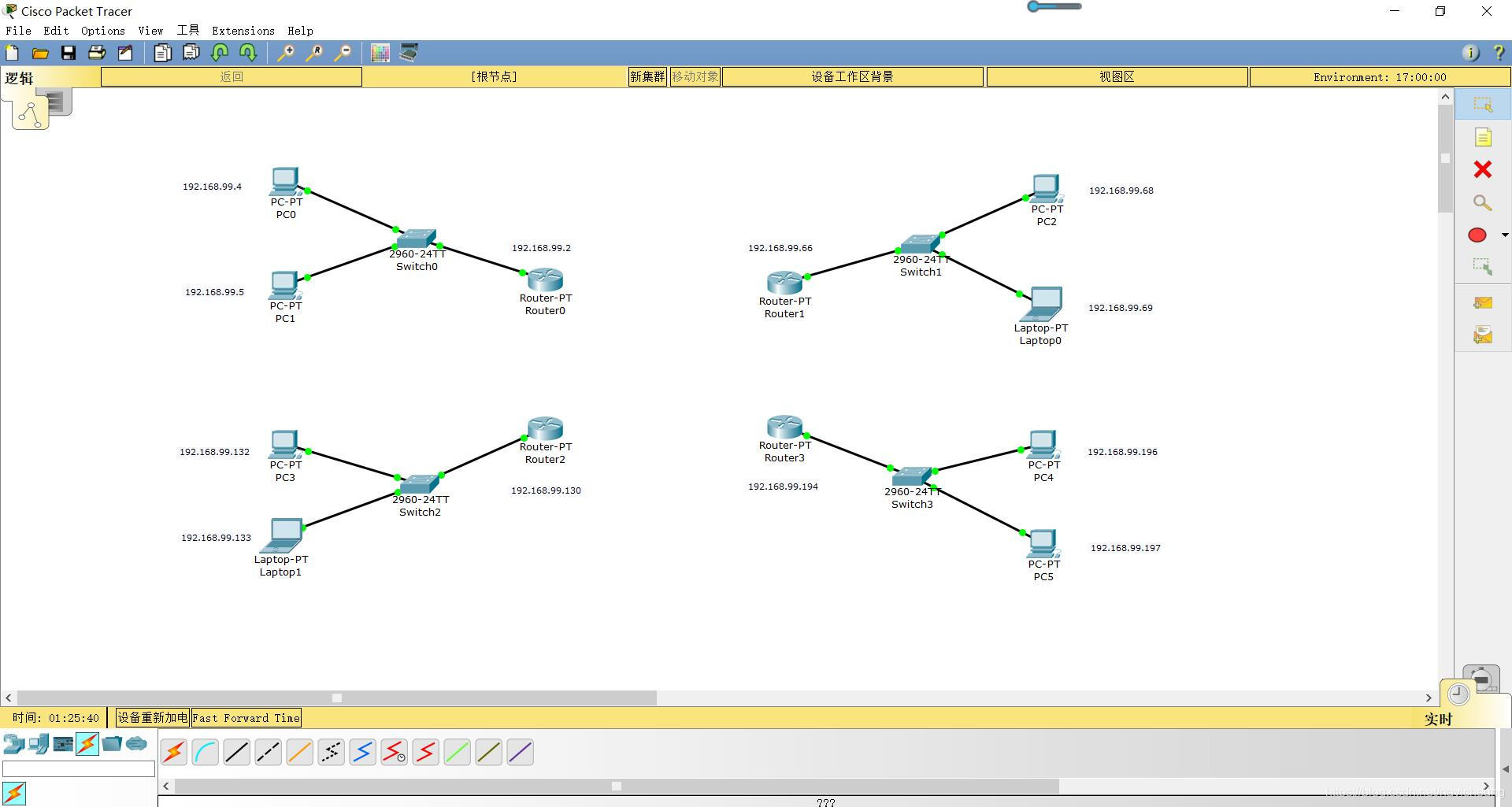

12. 四个子网互联，注意之前的串口定义，Serial2/0为横向连接，Serial3/0为纵向连接，Serial6/0为对角连接。

在这里插入图片描述
13. 各个子网的设备互ping，都能ping通，至此，4个子网组网成功。

在这里插入图片描述

四、自测内容

4-1、说出四种网络拓扑协议

| 总线型结构：

网络上的所有计算机都通过一条电缆相互连接起来

特点：其中不需要插入任何其他的连接设备。网络中任何一台计算机发送的信号都沿一条共

同的总线传播，而且能被其他所有计算机接收。有时又称这种网络结构为点对点拓朴结构。

优点：连接简单、易于维护、成本费用低

缺点：

1. 传送数据的速度缓慢：共享一条电缆，只能有其中一台计算机发送信息，其他接收。

2. 可靠性较差：只要有一条线路出问题会影响网络上其他计算机工作

|| 环型结构：

每台计算机都与相邻的两台计算机相连，从而构成一个封闭的环状，整个网络结构既没有起点也没有终点

环型拓扑的优点

(1)电缆长度短。环型拓扑网络所需的电缆长度和总线拓扑网络相似，但比星形拓扑网络要短得多。

(2)增加或减少工作站时，仅需简单的连接操作。

(3)可使用光纤。光纤的传输速率很高，十分适合于环型拓扑的单方向传输。

环型拓扑的缺点

(1)节点的故障会引起全网故障。这是因为环上的数据传输要通过接在环上的每一个节点,一旦环中某一节点发生故障就会引起全网的故障。

(2)故障检测困难。这与总线拓扑相似,因为不是集中控制,故障检测需在网上各个节点进行,因此就不很容易。

(3)环型拓扑结构的媒体访问控制协议都采用令牌传递的方式,在负载很轻时,信道利用率相对来说就比较低。

||| 星型结构：

每个节点都由一个单独的通信线路连接到中心节点上。中心节点控制全网的通信，任何两个节点的相互通信,都必须经过中心节点。因些中心节点是网络的瓶颈，这种拓朴结构又称为集中控制式网络结构

星型拓扑结构的优点

（1）结构简单，连接方便，管理和维护都相对容易，而且扩展性强。

（2）网络延迟时间较小，传输误差低。

（3）在同一网段内支持多种传输介质，除非中央节点故障，否则网络不会轻易瘫痪。

（4）每个节点直接连到中央节点，故障容易检测和隔离，可以很方便地排除有故障的节点。

因此，星型网络拓扑结构是应用最广泛的一种网络拓扑结构。

星型拓扑结构的缺点

（1）安装和维护的费用较高

（2）共享资源的能力较差

（3）一条通信线路只被该线路上的中央节点和边缘节点使用，通信线路利用率不高

（4）对中央节点要求相当高，一旦中央节点出现故障，则整个网络将瘫痪。

|||| 网状结构：

这种结构在广域网中得到了广泛的应用，它的优点是不受瓶颈问题和失效问题的影响。由于节点之间有许多条路径相连，可以为数据流的传输选择适当的路由，从而绕过失效的部件或过忙的节点。这种结构虽然比较复杂，成本也比较高，提供上述功能的网络协议也较复杂，但由于它的可靠性高，仍然受到用户的欢迎。

网型拓扑的优点

(1)节点间路径多，碰撞和阻塞减少。

(2)局部故障不影响整个网络，可靠性高。

网型拓扑的缺点

(1)网络关系复杂，建网较难，不易扩充。

(2)网络控制机制复杂，必须采用路由算法和流量控制机制。

4-2、OSI应用层协议支持哪些协议

应用层协议有：FTP，WWW，Telnet，NFS，SMTP，Gateway，SNMP

补充：

分层	支持协议
应用层	FTP，WWW，Telnet，NFS，SMTP，Gateway，SNMP
表示层	TIFF，GIF，JPEG，PICT，ASCII，EBCDIC，encryption
会话层	RPC，SQL，NFS，NetBIOS，names，AppleTalk
传输层	TCP，UDP，SPX
网络层	IP，IPX，AppleTalk DDP
数据链路层	Frame Relay，HDLC，PPP， IEEE 802.3/802.2
物理层	EIA/TIA-232， EIA/TIA-499，V.35， V.24，RJ45， Ethernet， 802.3

4-3、DNS的作用是什么？

DNS是解析域名的，也就是把域名翻译成IP再进行连接。

4-4、ARP和RARP的主要作用分别是什么？

ARP：

ARP是一种解决地址问题的协议，以目标地址为线索，用来定位下一个应该接收数据分包的网络设备对应的MAC地址。如果目标主机不在同一链路上时，可以通过ARP查找下一跳路由器的MAC地址。不过ARP只适用于IPv4协议，不能用于IPv6.IPv6中可用ICMPv6替代ARP发送邻居探索消息。

RARP：

RARP是将ARP反过来，从MAC地址定位IP地址的一种协议。平常我们可以通过个人电脑设置IP地址，也可以通过DHCP自动分配获取IP地址。然而，对于使用嵌入式设备时，会遇到没有任何输入接口或无法通过DHCP动态获取IP地址的情况。

4-5、C类IP地址预留了多少位的网络号和主机号？

C类IP地址预留2080800位网络号和254位主机号

4-6、要将B类IP地址168.195.0.0划分成8个子网，子网掩码是什么？

168.195.0.0~168.195.255.255共65536个地址

将65536/8=8192，主机块大小8192， $2^{13}= 8192$ ，那么子网掩码就是255.255.224.0

4-7、回环地址属于哪一类IP地址？访问环回地址数据包流向网络吗？

127.0.0.1：回环地址，不属于任意一类IP地址，是特殊地址。

该地址指电脑本身，主要预留测试本机的TCP/IP协议是否正常。只要使用这个地址发送数据，则数据包不会出现在网络传输过程中。所有发往该类地址的数据包都应该被loop back。
