场景视图中二维空间变换矩阵的计算

        所谓场景视图，就是一个包含控件的容器。在场景视图中，可以通过鼠标或者触摸屏任意平移、缩放、旋转里面的控件。

        要实现这个效果，最关键的部分就是计算控件的二维空间变换矩阵。

        常见的二维空间变换矩阵是 3x3 的矩阵，通过这个矩阵可以实现平移、缩放、旋转的功能。

         也有 4x4 的变换矩阵，可以增加实现斜变效果，不过不在本文讲解范围内。

        本文侧重与思路分析，不做具体的公式推导。文后附有实现代码，可以用来快速体验实际效果。

二维变换分量

        为了更容易理解，我们将平移、缩放、旋转分开，这样就有三个变换矩阵，他们的乘积还是原来的矩阵。



         S（Scale）表示缩放矩阵，只有 m11，m22 有值，其他都是 0（除 m33 永远是1）。m 11 表示 x 轴方向缩放系数，m22 表示 y 轴方向缩放系数。

        R（Rotate）表示旋转矩阵，只有左上角 2x2 的子矩阵有值，其他都是 0（除 m33 永远是1）。（Rz 表示围绕 z 轴旋转）



        T（Translate）表示平移矩阵，只有 m31，m32有值，其他都是 0（除 m11，m22，m33 永远是1）。m31 表示 x 轴方向的偏移量，m32 表示 y 轴方向的偏移量。

         需要注意的是，S、R、T 三者的顺序不能调整。缩放、旋转是有中心的，如果放在平移之后，效果就变成中心点偏移后的缩放、旋转了，从直观上很难理解。至于缩放为什么要放在旋转前面，是因为缩放有方向性（沿 x、y 轴），一旦旋转之后，再缩放，就偏离了初始的轴定义。

二维变换操作

        接下来考虑常见的二维变换操作，如何影响变换矩阵。我们在三个矩阵的基础上作调整，最终反映到矩阵乘积 A 上。

• 平移

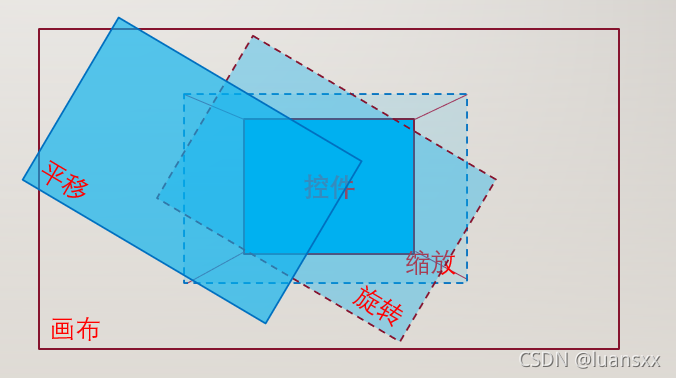

         平移操作改变控件的位置，控件整体平移。

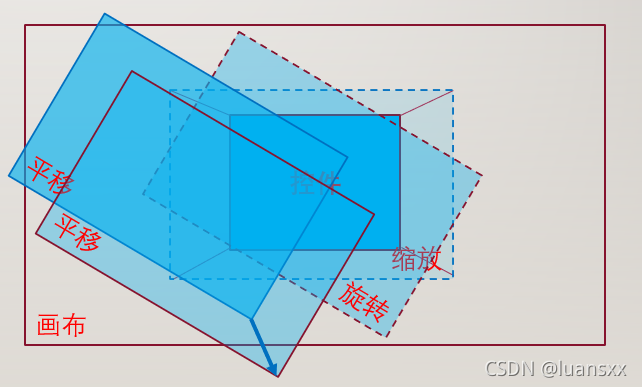

        如上图，我们在已有变换的基础上增加了一个平移量。对应的修改 T 矩阵就可以了： 。

• 拖拽缩放

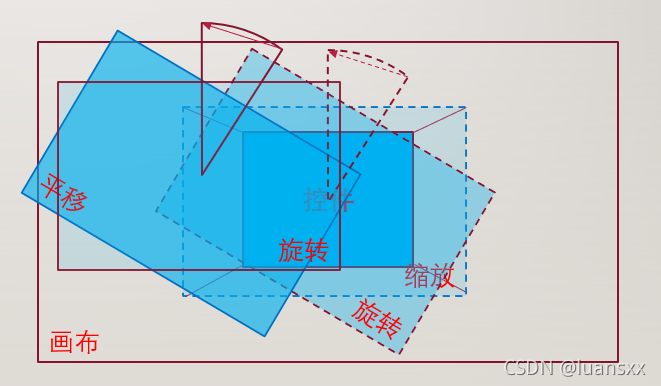

        拖拽缩放是指拖动边框的一个顶点或者一个边，达到缩放控件的效果。如下图的 8 个白点是拖拽点。

           此时除了缩放，其实还附加有平移操作。分析一下算法的输入是：

• 拖拽方向：4 个顶点，4个边，共有 8 个可能的方向
• 拖拽量：沿着拖拽方向的调整量，比如拖拽某个顶点的位移量，相对于控件的坐标轴

         先计算缩放增量，拿新的宽高分别除以原来的宽高，得到一个缩放增量 ，那么：。

        然后计算平移量，是否就是控件前后两个中心点的差值 t 呢？不然，因为中心点平移是相对于控件的坐标轴的，实际平移是在旋转（坐标轴也旋转了）之后，所以平移量应该是通过  调整后的值。

• 拖拽旋转

        拖拽旋转的操作是，拖拽控件上方的旋转句柄（见上图蓝色原点），围绕控件中心点旋转。

            是不是只有旋转呢？不是的，除了旋转，还附加有平移操作，原因还是因为坐标轴旋转了。拖拽旋转并不会引起平移，但是在旋转之前控件是有平移的，相对于旋转了的坐标轴，这个平移是有变化的。

         先计算旋转增量，以中心点和旋转拖拽点的前后点，三点的夹角，就是旋转角度 。代入到中，可以得到旋转增量 ，那么：

        然后计算平移量，用 t 表示旋转之前偏移量的，那么新增平移量为 。

• 滚轮操作

• 手势操作

        手势操作是指用双指按住控件上的两个点，然后移动两个手指，实现对控件同时平移、缩放、旋转的操作。手势操作能够极大的提升操作体验，但也是实现最为复杂的。

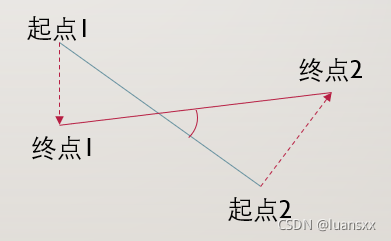

         如上图，手指1从起点1向下移动，同时，手指2从起点2向右上移动。我们来分析一下这个过程中，三个变换矩阵分别有什么变化。

        首先要明确两个定理：“旋转不变性”和“缩放同向性”。

        旋转不变性是指在旋转过程中，刚体上任意两点的连线，其旋转的角度是一样的；同时也说明，以任意一点为中心点，旋转的角度是一样的

        缩放同向性是指在手势操作中，任意方向的缩放倍数是一样的，也即任意两点的连接线段，其长度变化的比例是一样的。

        基于此，我们容易得出下面的结论：

• 手势操作中，缩放增量是双指距离的变化系数，即：操作后双指的距离 / 操作前双指的距离
• 手势操作中，旋转增量是双指连线转过的角度，即上图中的夹角

        所以比较容易的就计算出  和 ，剩下的就是平移量了 。先给出平移增量公式：

        其中：

• t：操作前的平移量
• S‘：本次操作的缩放增量
• R'：本次操作的旋转增量
• s1：手指1的起点（也可以用手指2）
• d1：手指1的终点

         怎么理解这个公式呢？

        首先，操作前的平移量，经过新的缩放、旋转增量后，会加入到最终的平移量上。

        然后  是表面上的新的平移量。

        最后，但是因为计算的是平移增量，所以要减去操作前的平移量。

算法实现

        以上算法，是电子白板中的一部分。

        基于 Qt 的实现版本，可以从这里获取。
