VGA 75欧姆阻抗及R、G、B电平

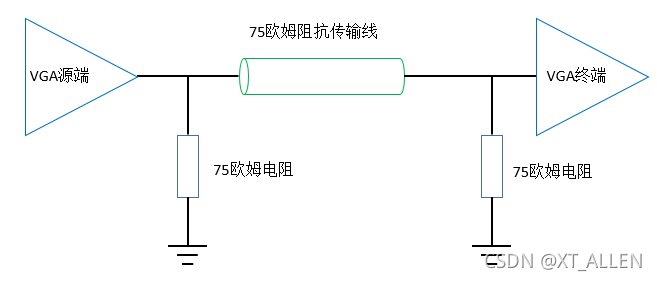

VGA走线是有75欧姆阻抗要求的，同时要求在源端和终端接75欧姆对地电阻，这究竟是什么原因呢？

一般DA芯片都是电流型的，标准负载要求是37.5欧姆；源端和终端的电阻并联刚好是37.5欧姆阻抗；

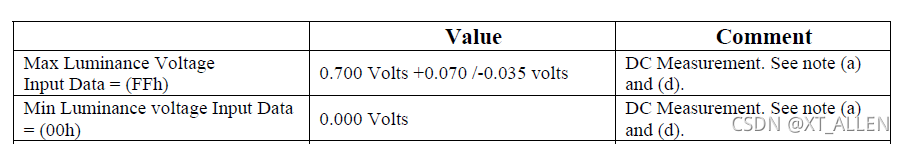

VGA R、G、B的电平也是有要求的，最高电平是665mv~770mv，最低电平是0V；



总结：所以在设计VGA接口的时候，一定要注意阻抗的要求及电平的要求。
