华为模拟器eNSP中MPLS + OSPF shanm-link实验

实验拓扑

实验要求

1.如图连接拓扑，合理规划IP地址，R1、R5、R6、R7各种创建一个环回，
IP地址分别为192.168.1.0 、192.168.2.0、192.168.3.0、192.168.4.0
2.AS 100内使用IGP协议为OSPF ，如图运行动态路由协议
3.要求R1-R5之间启用MPLS VPN ； R6-R7之间启用MPLS VPN；
4.将两条VPN 进行合并
5.R6-R7之间使用OSPF协议，要求R6-R7之间的私有IP地址通信优先使用MPLS

实验配置

合理规划IP

R1、R5、R6、R7各种创建一个环回，IP地址分别为192.168.1.0 、192.168.2.0、192.168.3.0、192.168.4.0。R2，R3，R4创建环回，分别是2.2.2.2/32，3.3.3.3/32，4.4.4.4/32。R1与R2使用12.1.1.0网段，R2与R使用26.1.1.0 网段以此类推。

配置OSPF

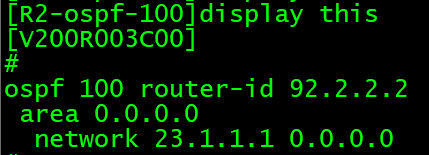

在R2，R3，R4上运行ospf 100，将环回接口的ospf类型改为broadcast，并将自己的环回和IGP中的接口通告到区域0。
