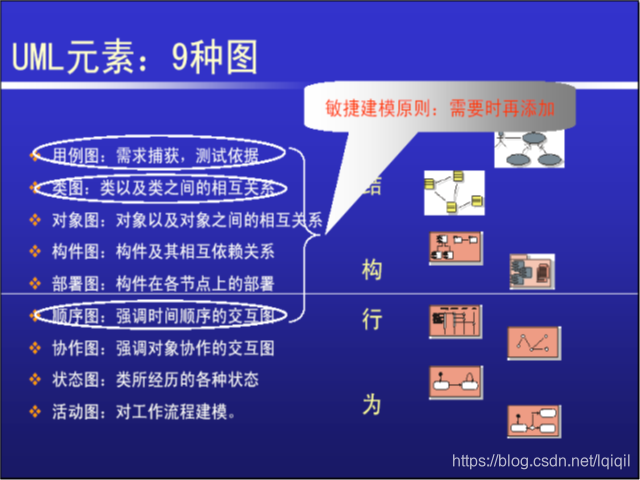

UML元素：九种图

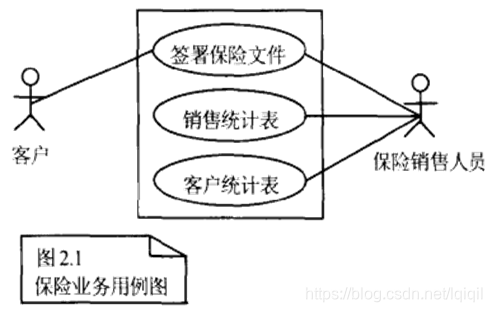

用例图：
展示系统外部的各类执行者与系统提供的各种用例之间的关系。
执行者：
不是系统的一部分，可以是用户（人），也可以是一个在执行过程中要调用本系统的另一个应用系统。
用例：
表示的是不同的执行者对系统的应用方式。

类图：展示系统中类的静态结构。

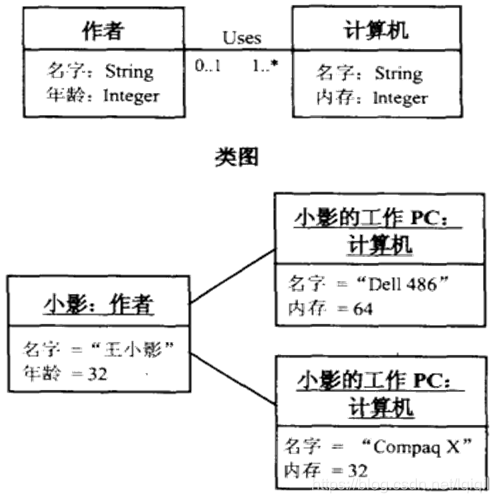

对象图：是类图的一种实例化图。

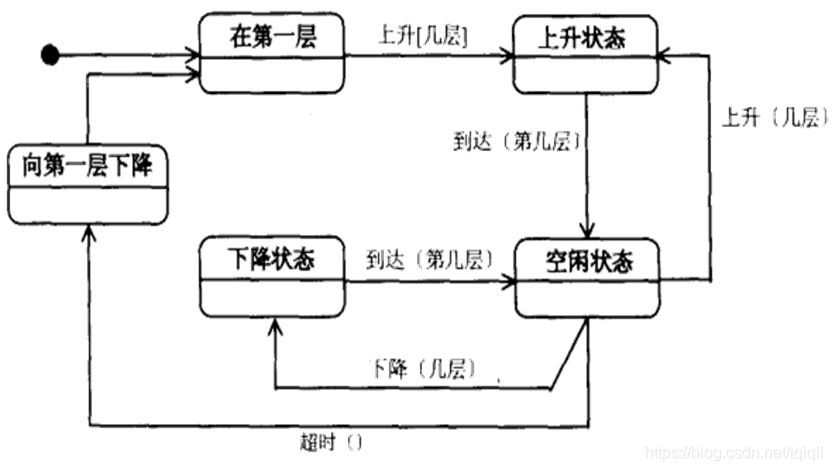

状态图：描述一类对象具有的所有可能状态及其转移关系。

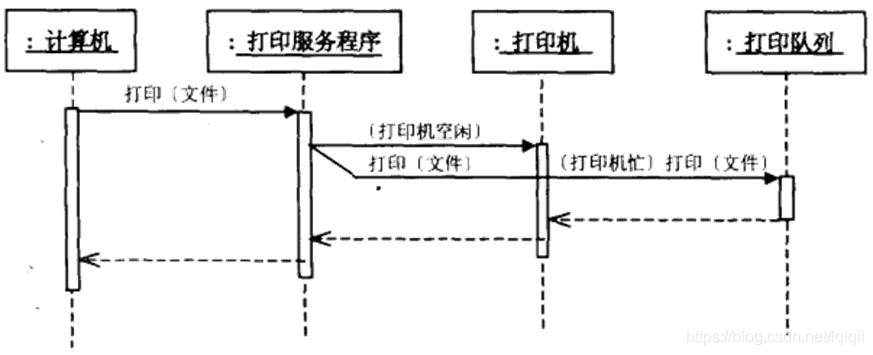

顺序图：展示对象之间的一种动态协作关系。

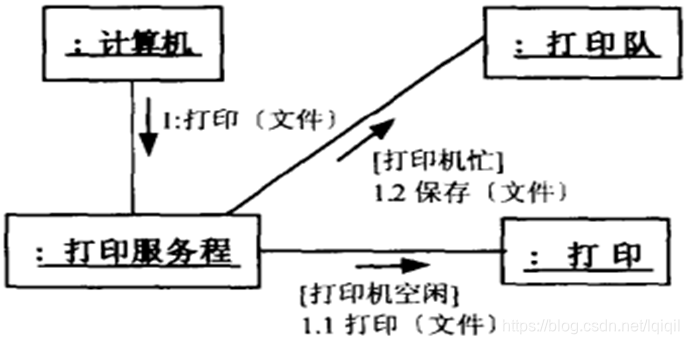

协作图：从另一个角度展示对象之间的动态协作关系。

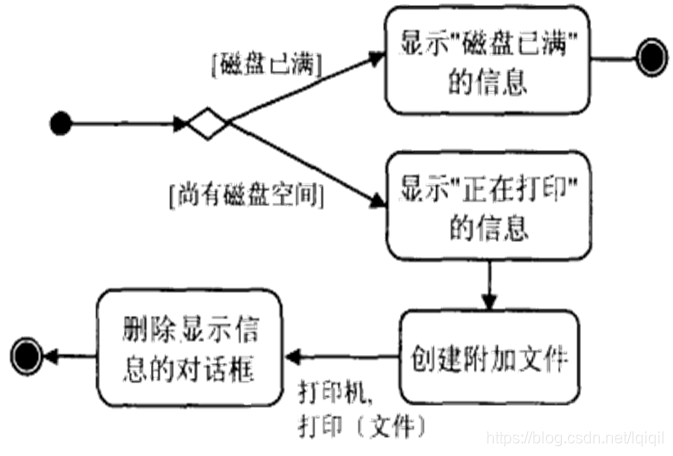

活动图：展示系统中各种活动的执行流程。

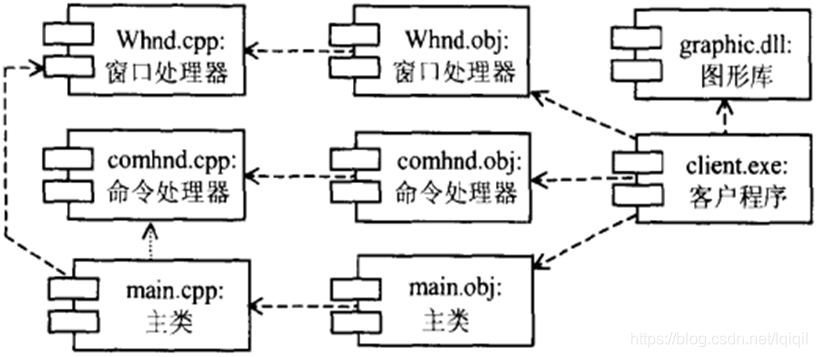

构件图：展示程序代码之间的物理结构。

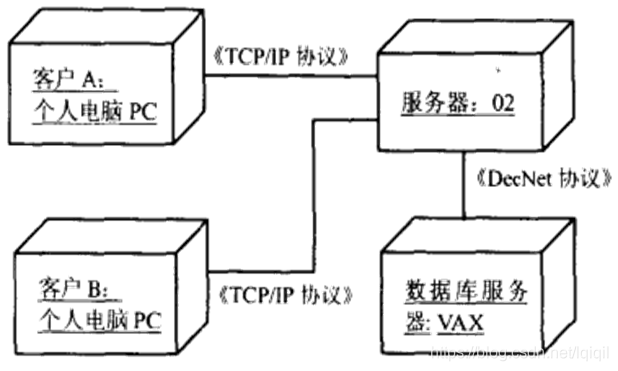

部署图：展示软件在硬件环境 (特别是在分布式及网络环境)中的配置关系。

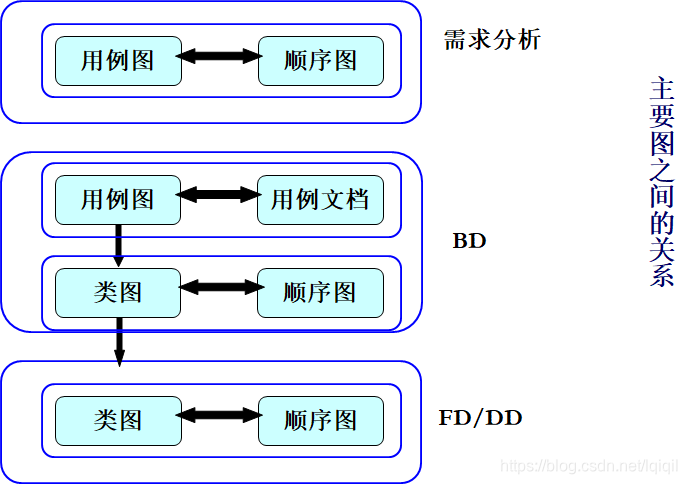

UML可以用于系统开发的不同阶段：

系统分析阶段可以使用用例图来捕获用户的需求，用类图和对象图描述系统的静态结构（概念层），用状态图、序列图（或协作图）、活动图描述系统的动态结构；

系统设计阶段描述系统对象的接口、通信和并发性、数据库设计等，除了使用类图（说明层）之外，仍然需要使用状态图、序列图（或协作图）、活动图，同时需要使用构件图和配置图；

对象设计阶段主要使用类图（实现层）和活动图。

单元测试使用实现层的类图，集成测试使用构件图和配置图，有效性测试使用用例图。
