ct_icp部署

CT_ICP

ct_icp部署过程

按照github上的README.MD步骤进行

问题1 step1中cmake --build . --config Release

执行过程中卡住

因为要安装很多依赖，网络不行

解决：科学上网

问题2 step2中cmake --build . --target install --config Release --parallel 12

error: ‘filesystem’ is not a member of ‘std’
#define SLAM_FILENAME std::filesystem::path(FILE).filename()

编译器版本太旧，把gcc和g++更新到11

sudo add-apt-repository ppa:ubuntu-toolchain-r/test
sudo apt-get update
sudo apt-get install gcc-11
sudo apt-get install g++-11

//再次查看gcc版本
gcc -v
//发现还是7.5.0
//进入/usr/bin目录下删除旧版本gcc/g++文件
cd /usr/bin
sudo rm gcc g++
//建立软连接
sudo ln -s gcc-11 gcc
sudo ln -s g++-11 g++
//再次查看版本，发现变为11

//重新cmake ，通过

使用自己录制的rosbag

roslaunch ct_icp_odometry ct_icp_on_rosbag.launch rosbag:=/home/river/Downloads/river1.bag topic:=/velodyne_points
//1

失败

后来发现，数据集UrbanLoco_HK是使用32线的Velodyne雷达采集的，并且包里含有专门为该数据集写的launch文件，故直接使用该Launch文件

roslaunch ct_icp_odometry urban_loco_HK.launch rosbag:=/home/river/Downloads/river1.bag
//2

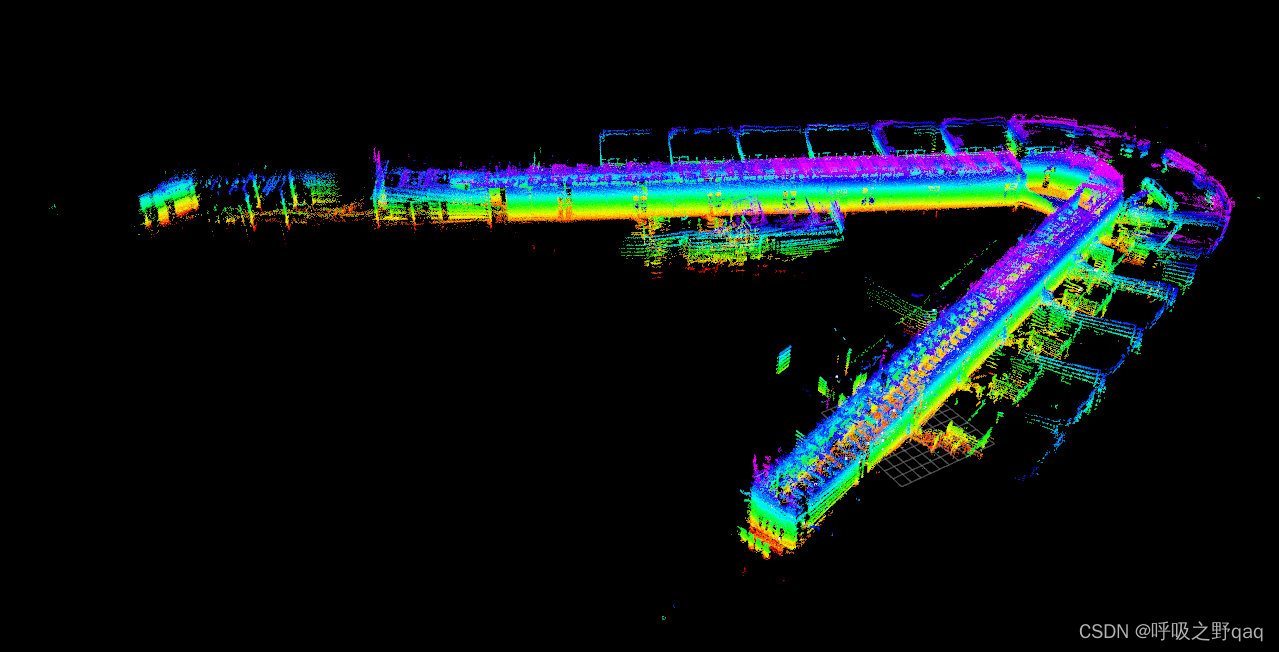

成功！对比两个launch文件，发现是因为1没有配置文件，因为1和2相差就在配置文件上。

所以可以在1的基础上再增加config的路径，启动成功，命令如下

roslaunch ct_icp_odometry ct_icp_on_rosbag.launch rosbag:=/home/river/Downloads/river1.bag topic:=/velodyne_points config:=/home/river/catkin_lidar/src/ct_icp_odometry/params/ct_icp/urban_loco/hong_kong.yaml

那么如何保存点云地图呢？如何将点云地图转化为珊格地图呢？

保存点云地图

按照网上说法,按照以下步骤保存点云地图，但是保存出来的点云是一帧一帧的，并不是完整的地图。

猜想：/world_points 发布的数据就是一帧一帧的,并没有保留前一时刻的，在rviz中可以显示出整个地图是因为设置了decay time。

//1
roslaunch ct_icp_odometry urban_loco_HK.launch rosbag:=/home/river/Downloads/river1.bag
//2. 录制发布地图点云的rosbag
rosbag record -o out /ct_icp/world_points
//3. 录制完成后，使用pcl将rosbag 转化为pcd格式文件或ply格式文件
//3.1 转化为pcd格式文件
rosrun pcl_ros bag_to_pcd out{/tab} /ct_icp/world_points world_points
//3.2 转化为ply格式文件
rosbag play out{/tab} /ct_icp/world_points:=/input
// new terminal
rosrun pcl_ros pointcloud_to_pcd
pcl_pcd2ply xxx.pcd

转化为栅格地图并保存

1 安装octomap

#安装octomap
sudo apt-get install ros-melodic-octomap-ros
sudo apt-get install ros-melodic-octomap-server

#安装octomap在rviz中的插件
 sudo apt-get install ros-melodic-octomap-rviz-plugins

2 进入octomap安装目录，写个octomap_server节点的launch文件：

#进入octomap_server的launch文件夹
cd /opt/ros/melodic/share/octomap_server/launch

#创建launch文件
sudo touch octomap_server.launch

#给launch文件加可写权限
sudo chmod a+w octomap_server.launch

3 写入launch文件

需要注意，frame_id 设置为 /odom，话题cloud_in设置为 /ct_icp/world_points

<launch>
  <node pkg="octomap_server" type="octomap_server_node" name="octomap_server">

     <!--resolution in meters per pixel-->
    <param name="resulution" value="0.1" />

     <!--name of the fixed frame,needs to be "/map" for SLAM-->
    <param name="frame_id" type="string" value="/odom" />

     <!--max range/depth resolution of the kinect meters-->
    <param name="sensor_model/max_range" value="50.0" />
    <param name="latch" value="true" />

     <!--max/min height for occupancy map, should be in meters-->
    <param name="pointcloud_max_z" value="1.6" />
    <param name="pointcloud_min_z" value="0.8" />

    <param name="graound_filter_angle" value="3.14" />

     <!--topic from where pointcloud2 messages are subscribed-->
    <remap from="cloud_in" to="/ct_icp/world_points" />

  </node>

</launch>

4 启动SLAM算法并转换/保存地图

//1
roslaunch octomap_server octomap_server.launch
//2
roslaunch ct_icp_odometry urban_loco_HK.launch rosbag:=/home/river/Downloads/river1.bag
//3
添加rviz组件,OccupidedGrid,话题选择/octomap_full ，另外添加occupidedMap,话题为/projected_map
//4. 保存二维栅格地图  (快要结束时)
rosrun map_server map_saver map:=/projected_map
//5. 保存完整的概率八叉树地图
rosrun octomap_server octomap_saver -f octomap.ot                         (rosrun octomap_server octomap_saver octomap.ot)保存压缩的二进制存储格式地图

//查看八叉树地图
octovis xxx.ot

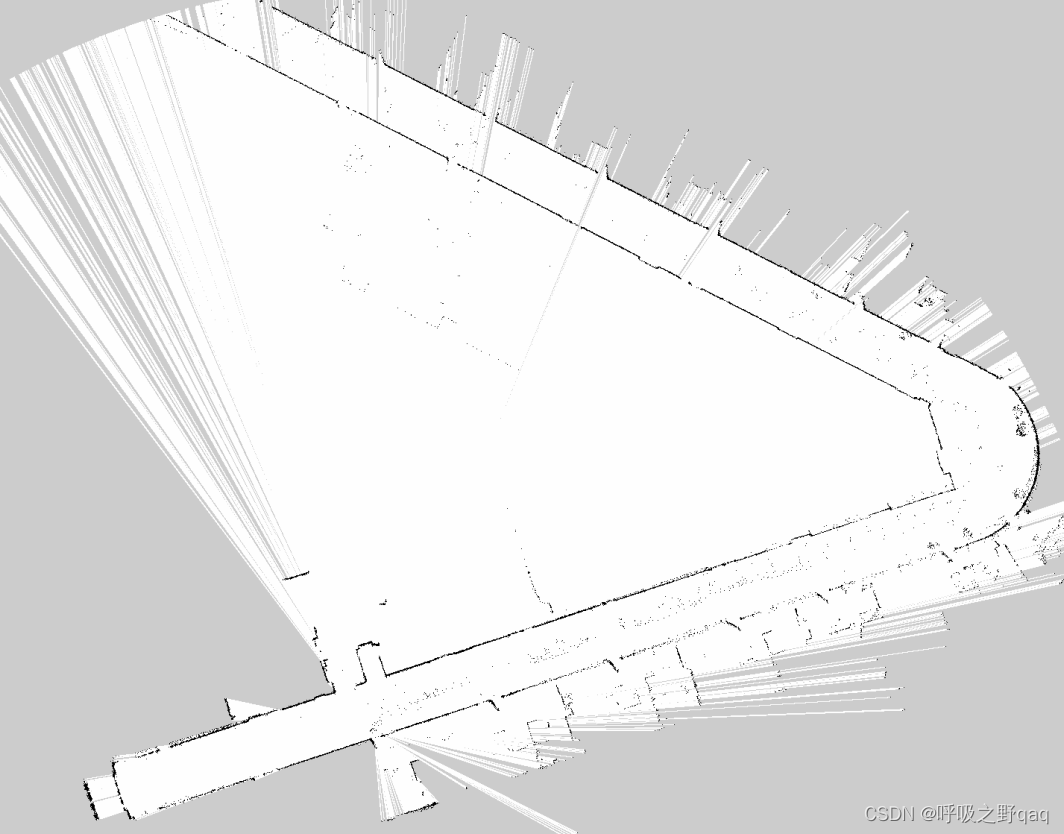

二维栅格地图：

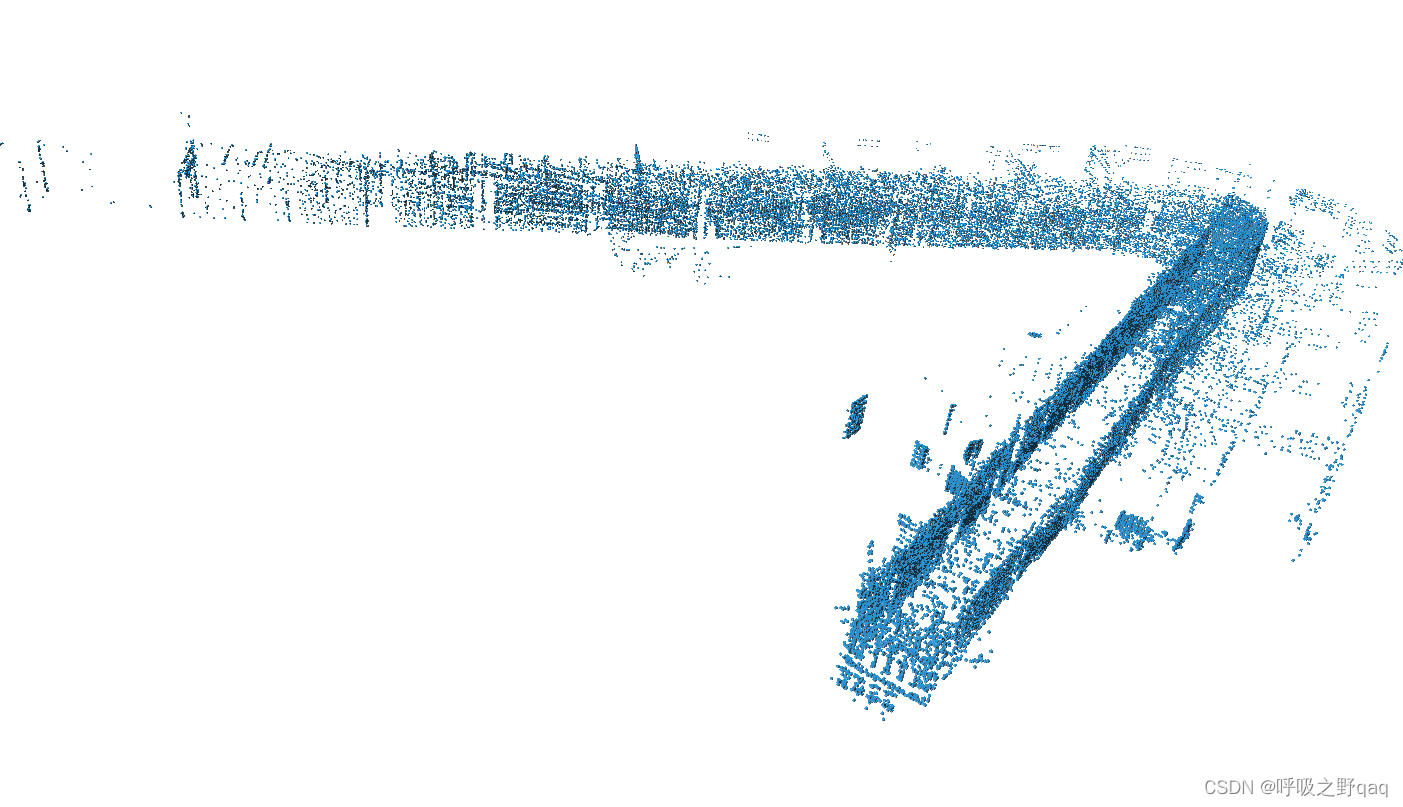

八叉树地图：
