一、PowerShield驱动板

  

1.1、硬件准备

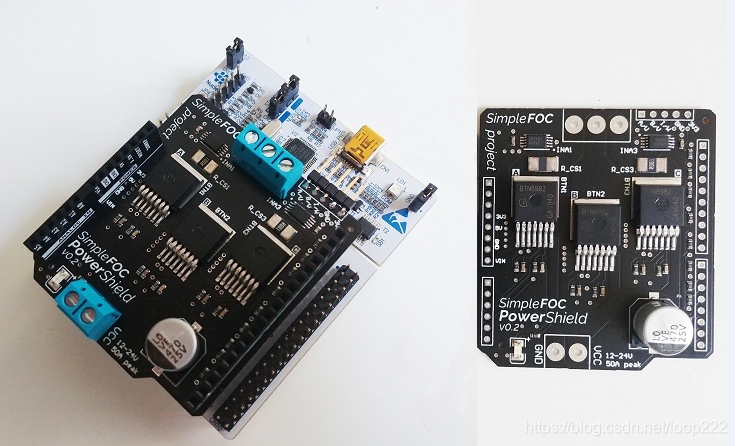

◆1.1.1、PowerShield介绍
在这里插入图片描述
  板载三个BTN8982功率MOS管,最大电流55A,最大耐压40V,芯片自带电流检测和故障诊断功能IS,分别接在A2和A3引脚。
  板载内置电流检测电路,分别接在A0和A1引脚。

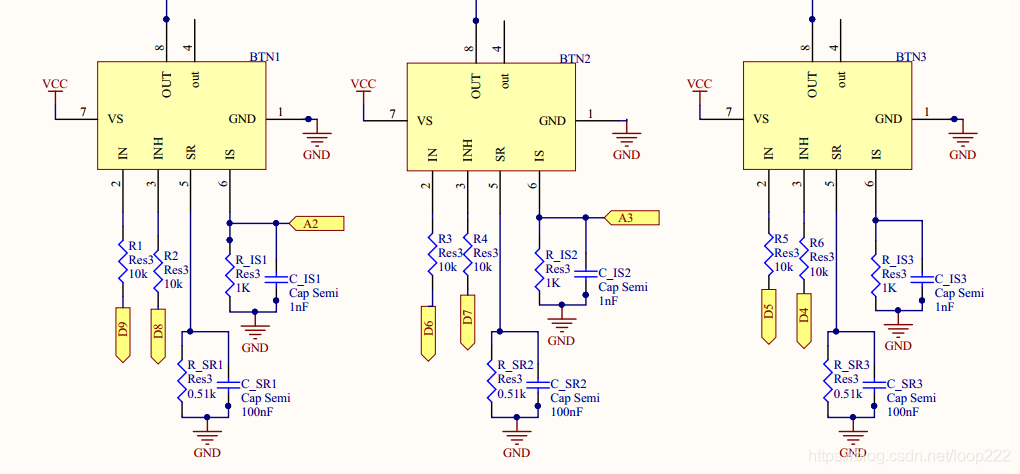

在这里插入图片描述
  PWM输入引脚为D9/D6/D5,使能引脚为D8/D7/D4高电平有效。
  

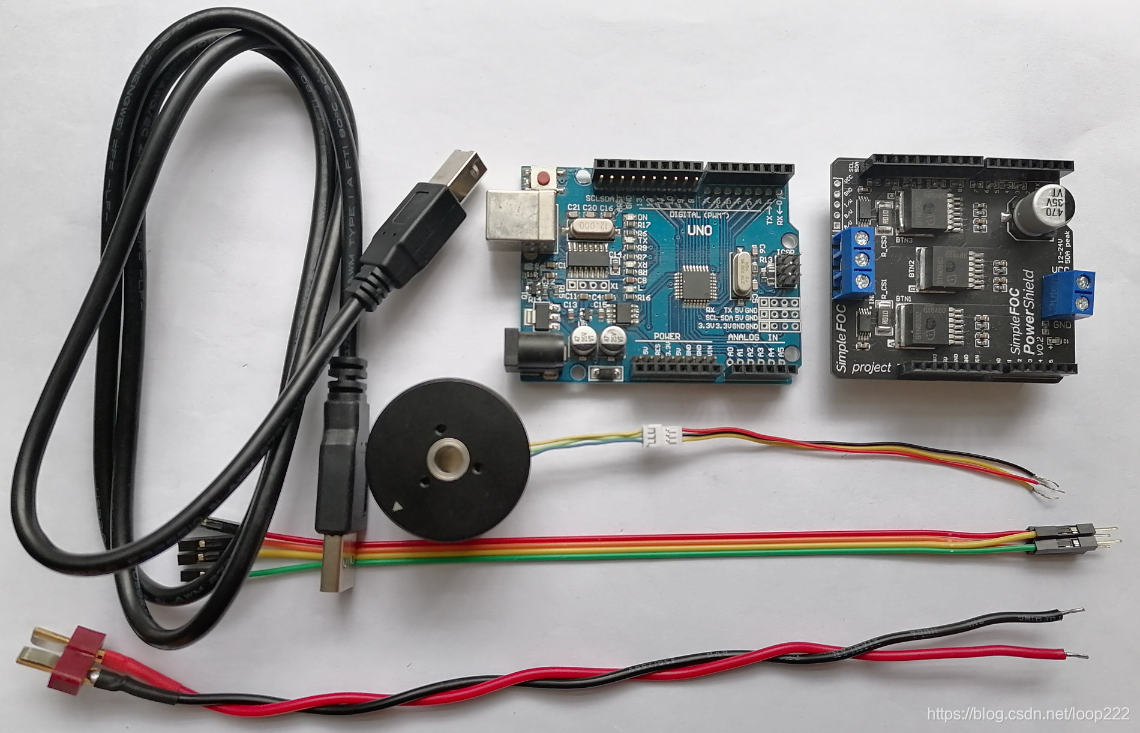

◆1.1.2、硬件清单

序号名称数量
1Arduino UNO1
2PowerShield V0.21
3带磁编码器的云台电机1
412V电源1
5方口USB线1

如下图所示:
在这里插入图片描述
simpleFOCShield V2.0.3购买链接:淘宝购买
带编码器电机购买链接:淘宝购买
 
◆1.1.3、硬件连接
在这里插入图片描述
 

1.2、速度闭环模式

◆1.2.1、打开示例
在这里插入图片描述
 
◆1.2.2、修改代码

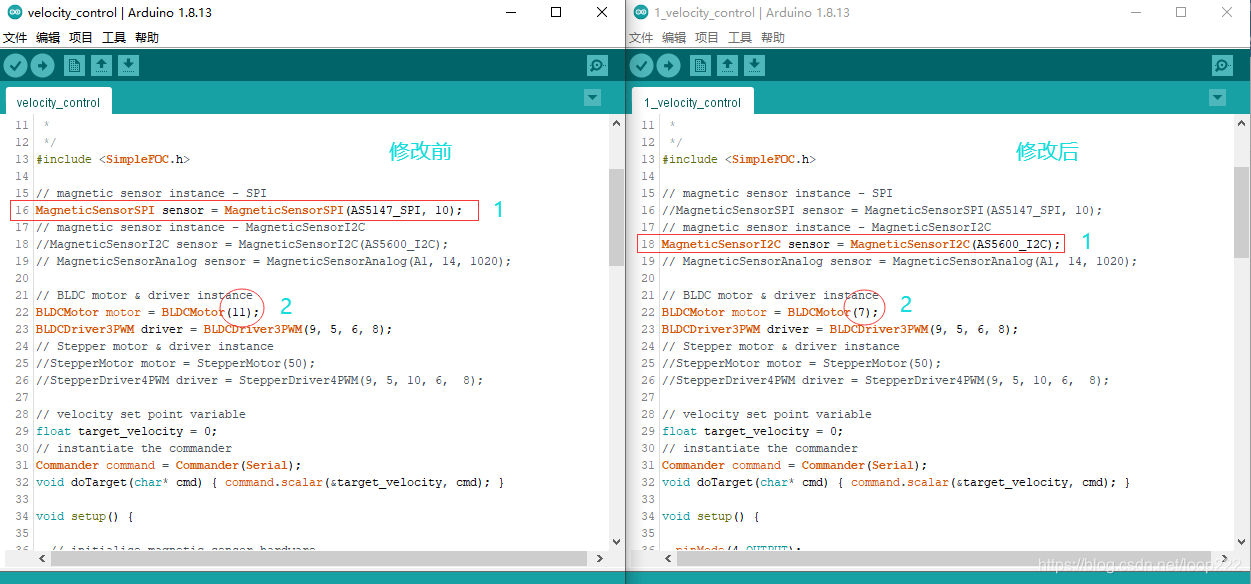

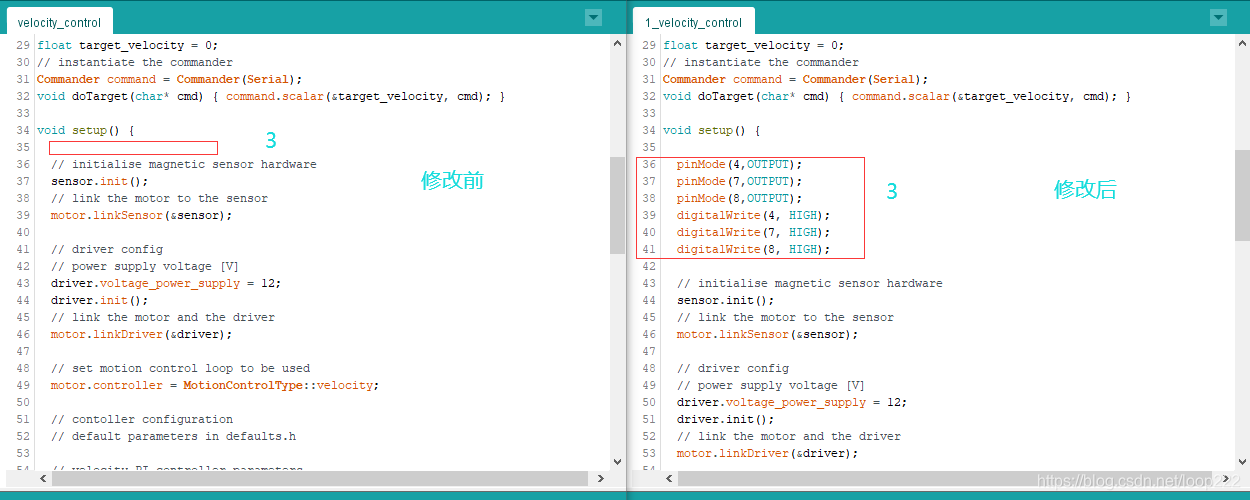

  代码修改主要是PowerShield的使能引脚有三个,并且都必须置高电平。其它与之前的修改差不多(SimpleFOC(四)—— 闭环控制)。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
 
◆1.2.3、电机操作
  打开串口,设置电机转动速度,与simpleFOCShield V2.0.3效果一样。
  操作详细步骤不再赘述,不熟悉的请翻看《SimpleFOC(四)—— 闭环控制》。
  

二、AS5047P

2.1、硬件准备

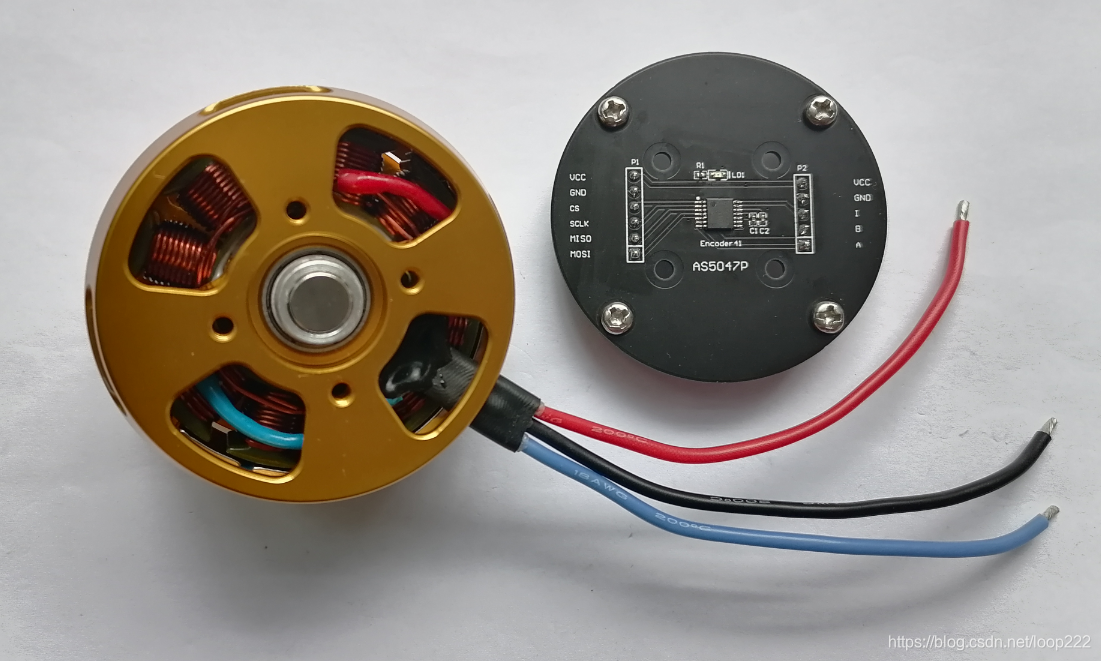

◆2.1.1、AS5047P介绍
在这里插入图片描述

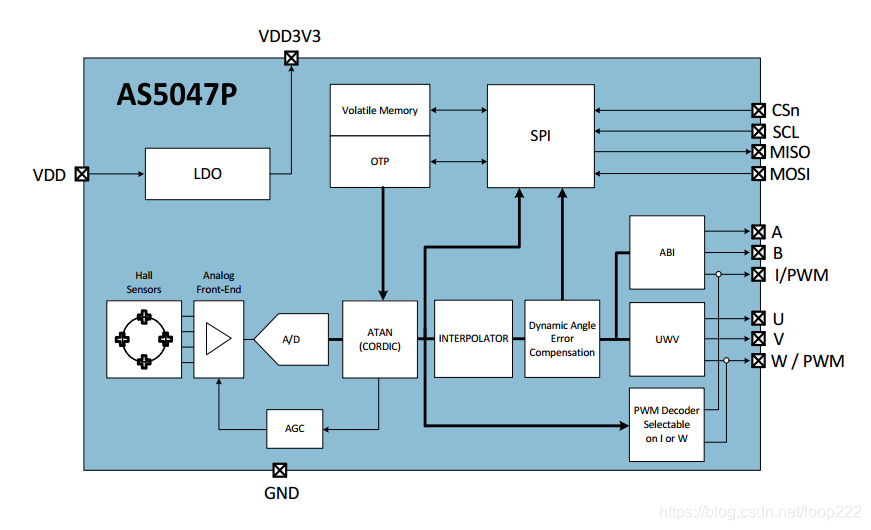

  AS5047P是一款高精度旋转位置传感器,用于360度范围的高速角度测量。
  标准4线SPI接口,14bit精度,最高支持速度28krpm,
  工作电压3—5.5V,工作电流15mA,
  ABI输出信号可编程范围100—4096 step per revolution,最高4096 steps /1024 pulses per revolution in binary mode(上电默认),也就是最高1024线。
在这里插入图片描述
  
◆2.1.2、硬件清单

序号名称数量
1Arduino UNO1
2AS5047P编码器电机1
3方口USB线1
46P公转母杜邦线1

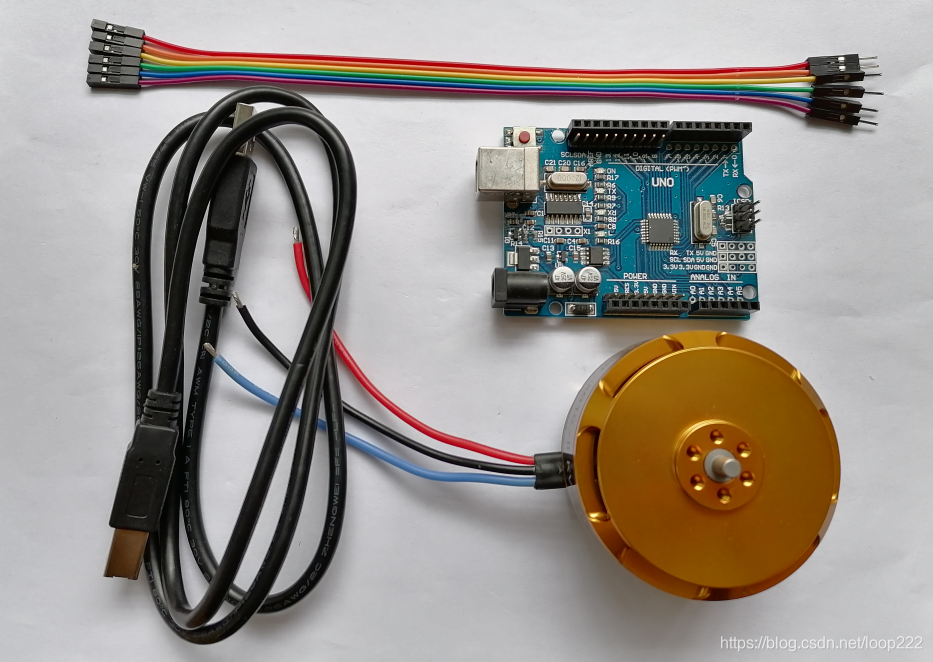

如下图所示:
在这里插入图片描述
AS5047P电机购买链接:淘宝购买
  

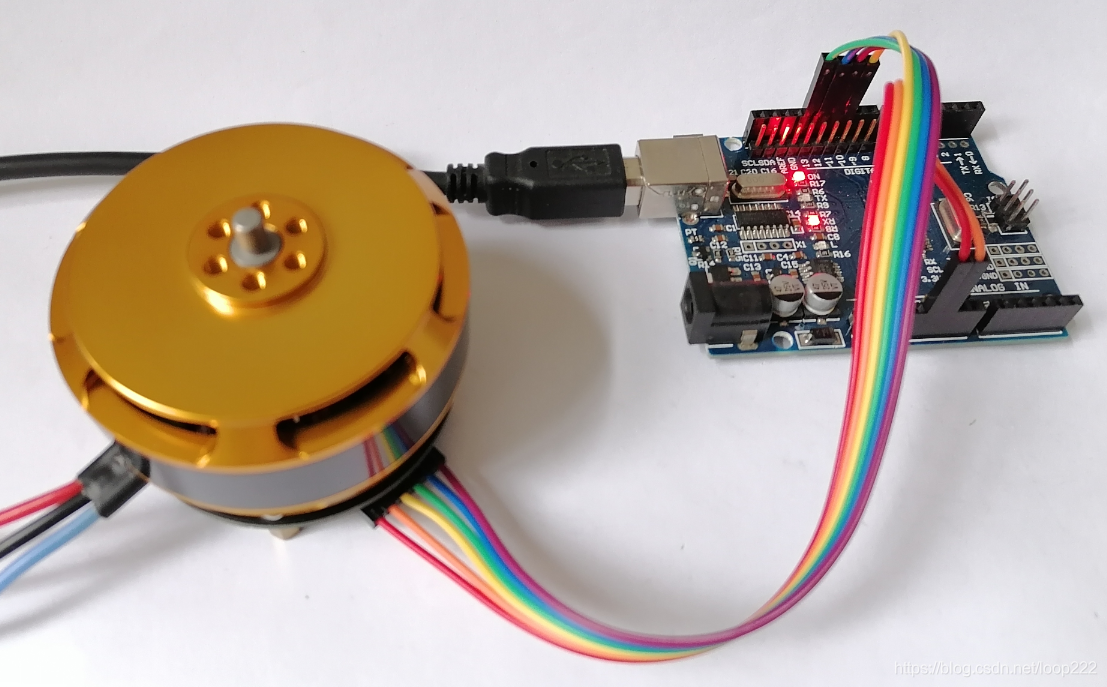

◆2.1.3、硬件连接

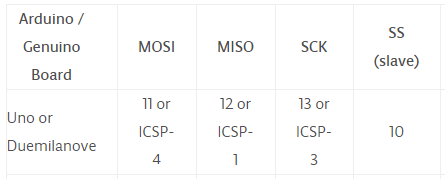

在这里插入图片描述
AS5047P的工作电压和AS5600一样为3.3V-5V,本例中需接5V,
在这里插入图片描述
  

2.2、示例演示

◆2.2.1、打开示例

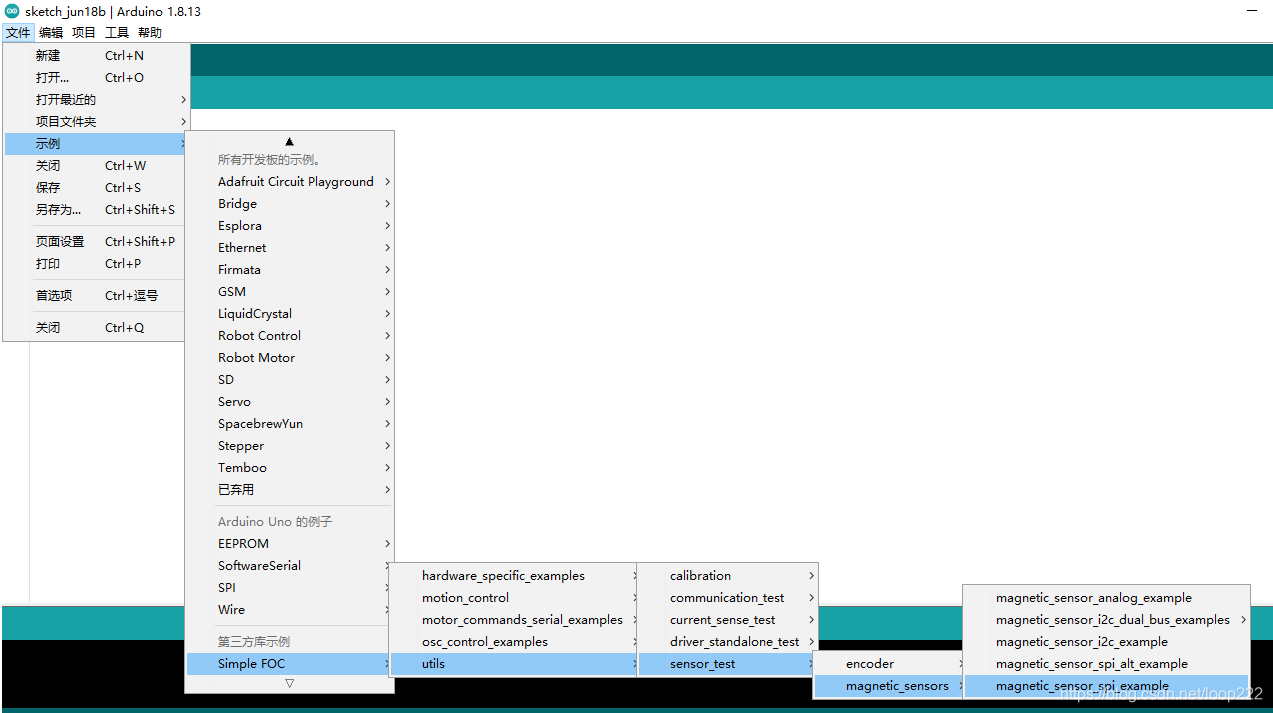

在这里插入图片描述
  
◆2.2.2、程序不需做任何修改,直接编译上传,

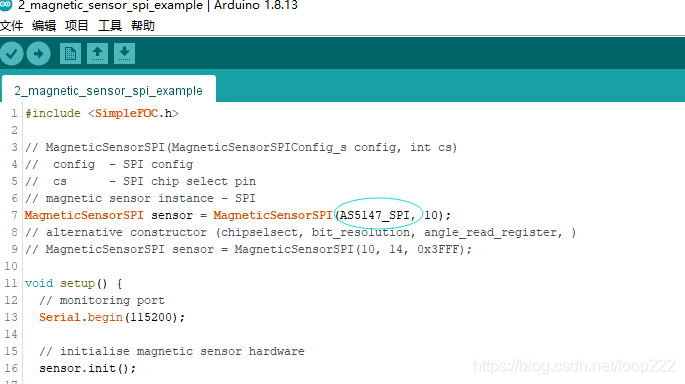

  代码中的传感器型号为AS5147,因为AS5147和AS5047P都是AMS公司的产品,SPI接口与内部寄存器设置完全相同,所以可以共用代码。
在这里插入图片描述

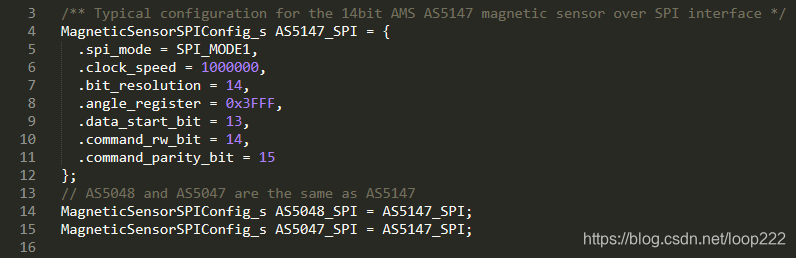

  实际上,深入代码查看会发现AS5047、AS5048和AS5147程序定义是完全相同,
在这里插入图片描述
  
◆2.2.3、转动电动,查看角度变化

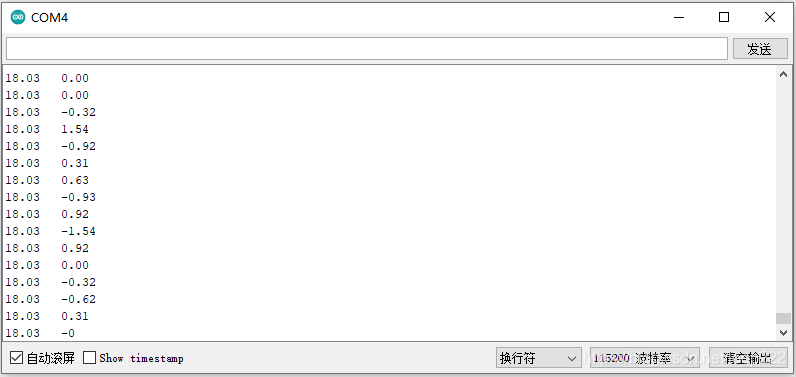

在这里插入图片描述
串口显示为电机累计角度值(单位rad)和瞬时速度。
  

三、大功率电机驱动

3.1、硬件准备

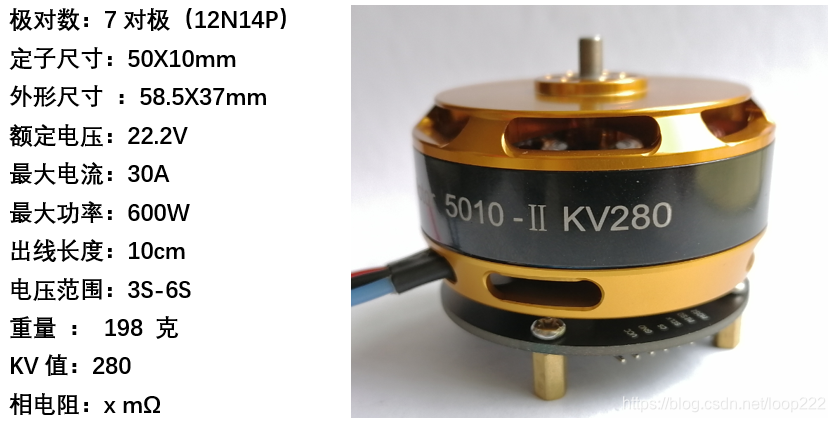

◆3.1.1、 5010电机介绍
在这里插入图片描述

  
◆3.1.2、硬件清单

序号名称数量
1Arduino UNO1
2PowerShield V0.21
3AS5047P电机1
424V电源1
5方口USB线1

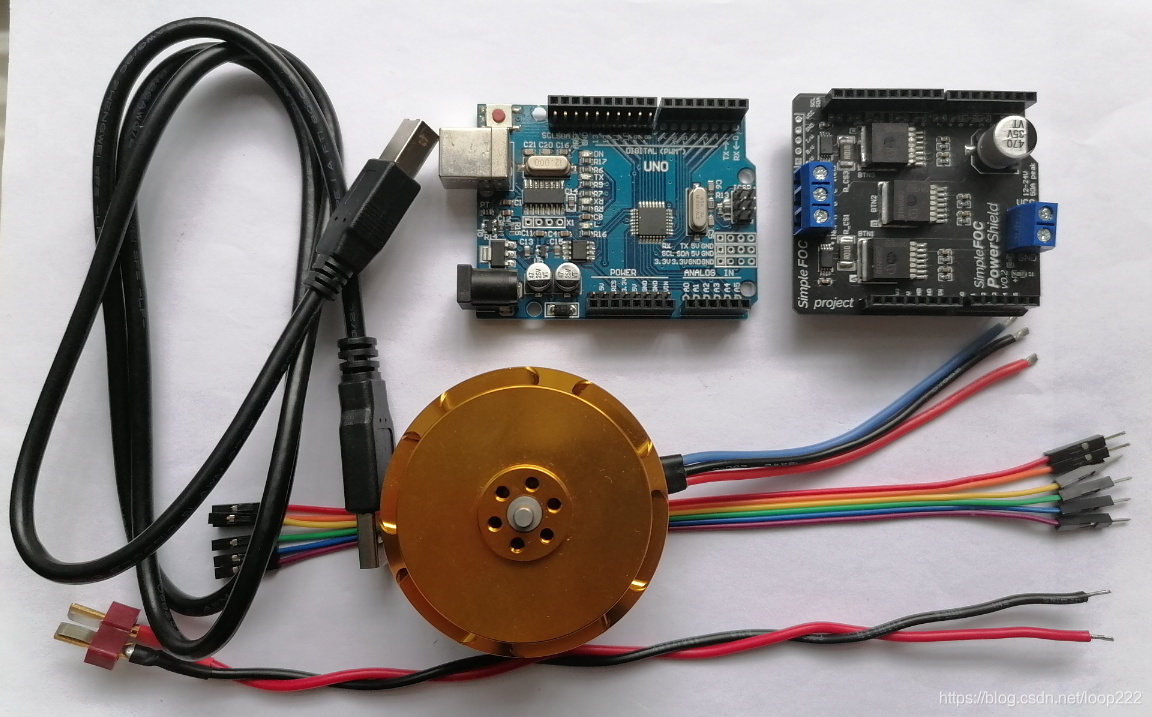

如下图所示:
在这里插入图片描述
  

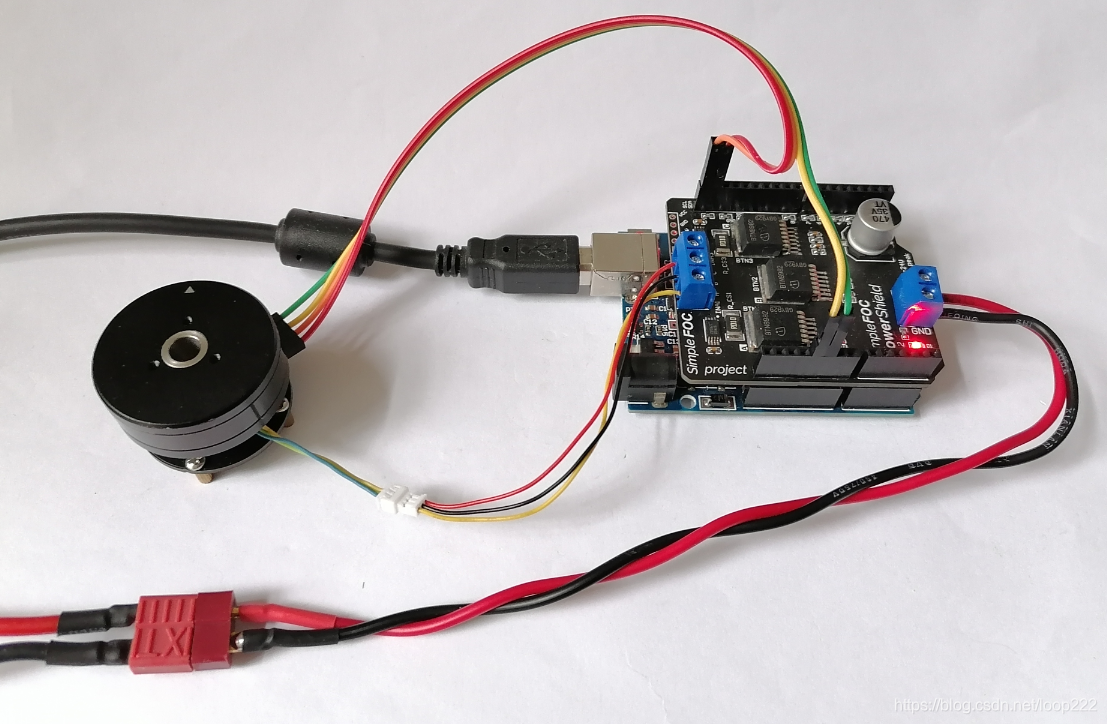

◆3.1.3、硬件连接
在这里插入图片描述
  

3.2、示例演示

◆3.2.1、打开示例

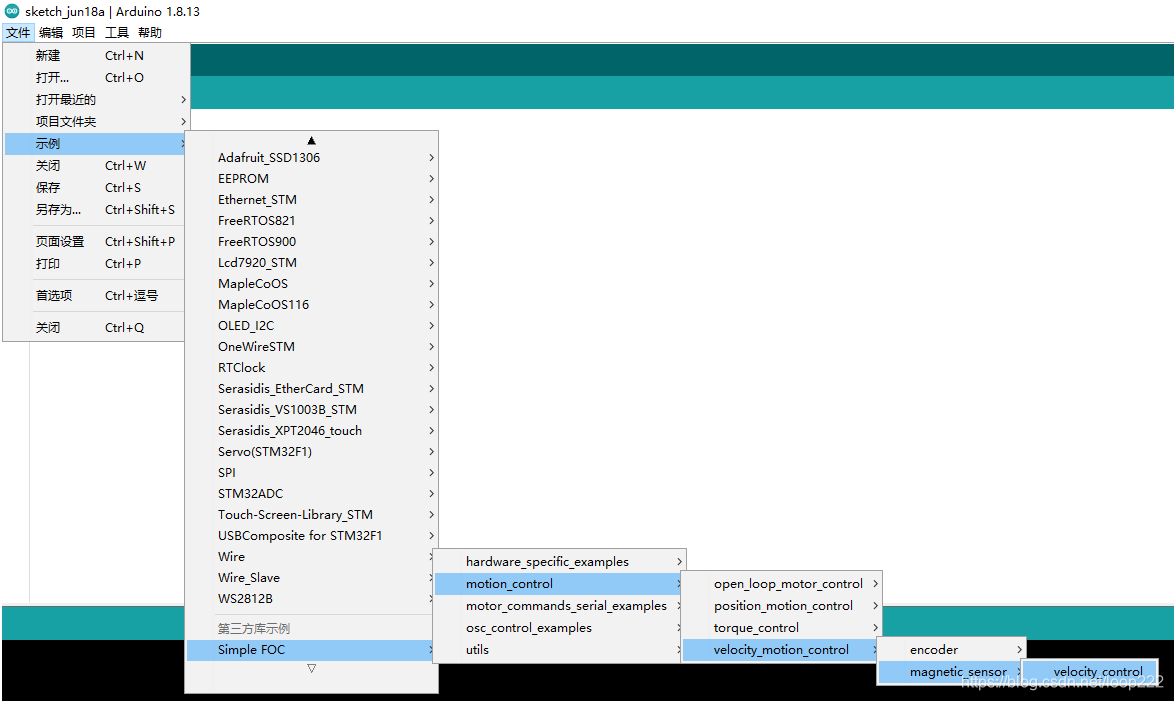

在这里插入图片描述
  

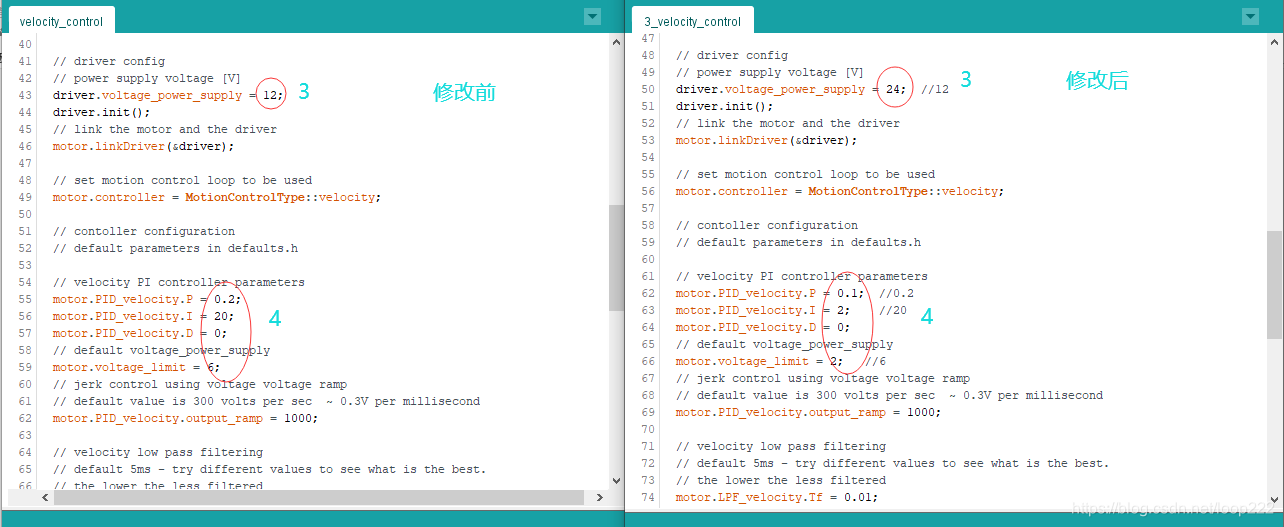

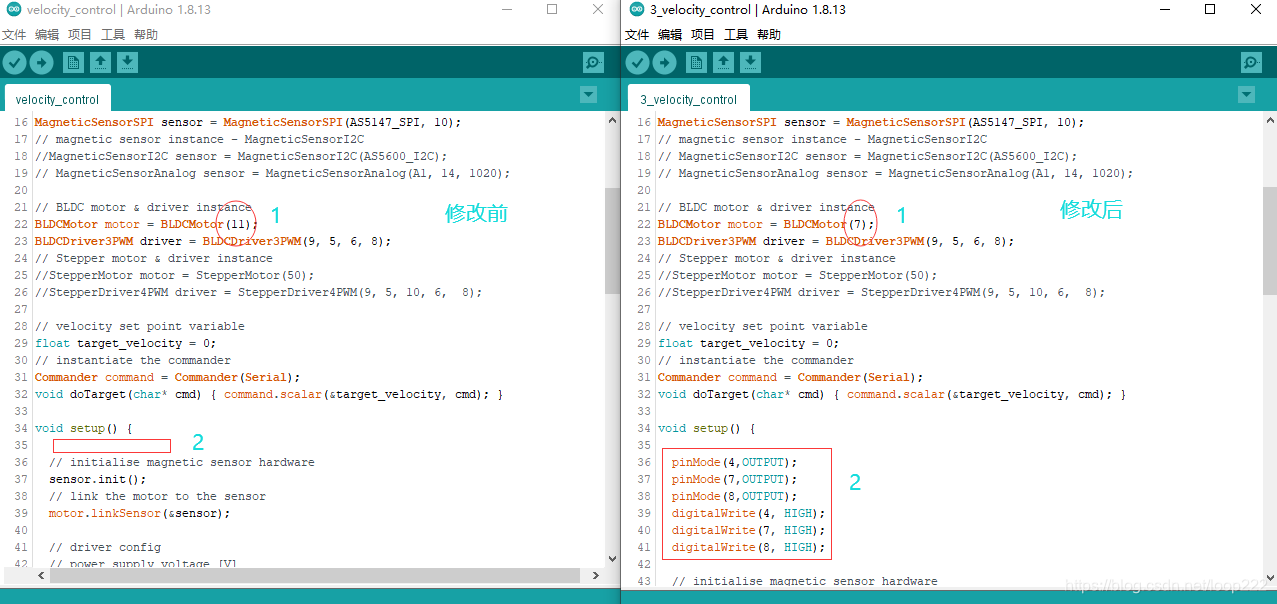

◆3.2.2、修改代码
⑴、极对数为7,
⑵、设置3个使能引脚始终输出高电平,
⑶、设置供电电压24V,实际12V也可以正常工作,

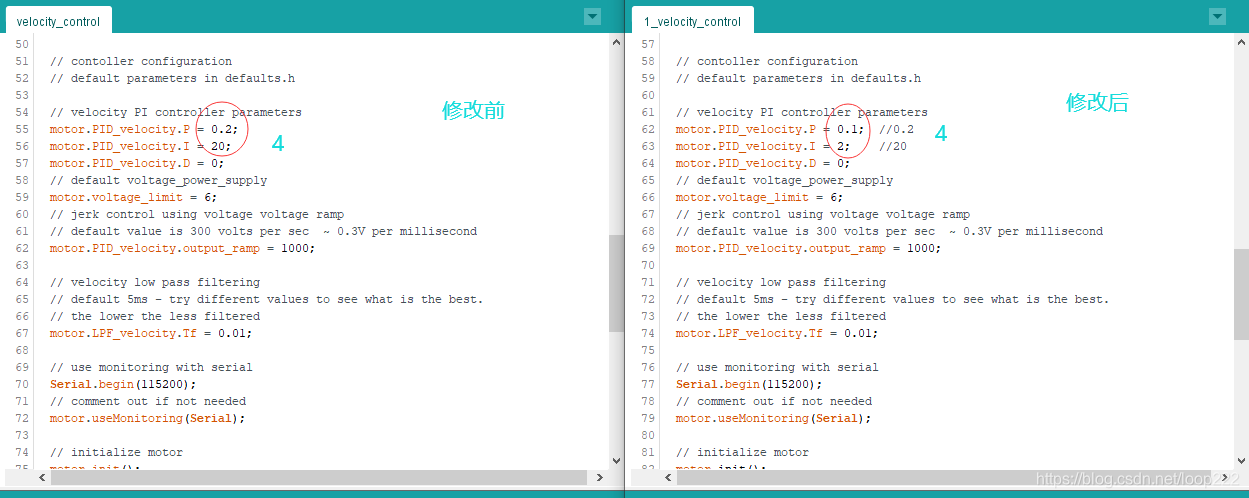

⑷、设置PID参数,不同电机不同电压的PID参数都可能不一样,根据实际情况设置。限制电压设置为2,值越小工作电流越小最大转速越小,设置过大容易烧坏芯片或者电机。
在这里插入图片描述
在这里插入图片描述
  
◆3.2.3、打开串口,设置电机转速,观察电机运转。
  
演示视频:https://www.bilibili.com/video/BV1Hy4y1g7EN/
 
 
 
