本文介绍了如何使用Arduino和L298N驱动器来制作简易线性震动马达。通过控制电磁铁的供电方向变化，实现振动效果。程序中利用PWM调制改变吸力，并通过电流表监测电流。警告：由于螺线管通电时电流较大，不建议使用USB供电，避免设备损坏。同时注意控制通电时间以防过热。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在此记录一下制作过程，以作日后参考

效果：

线性震动马达？

大概思路：

通过L298N ，用外接12v电源给电磁铁进行12v供电，给arduino进行5v供电

一个电磁铁的供电方向保持不变，另一个快速变化，就能实现线性振动马达的效果。

制作过程

接线

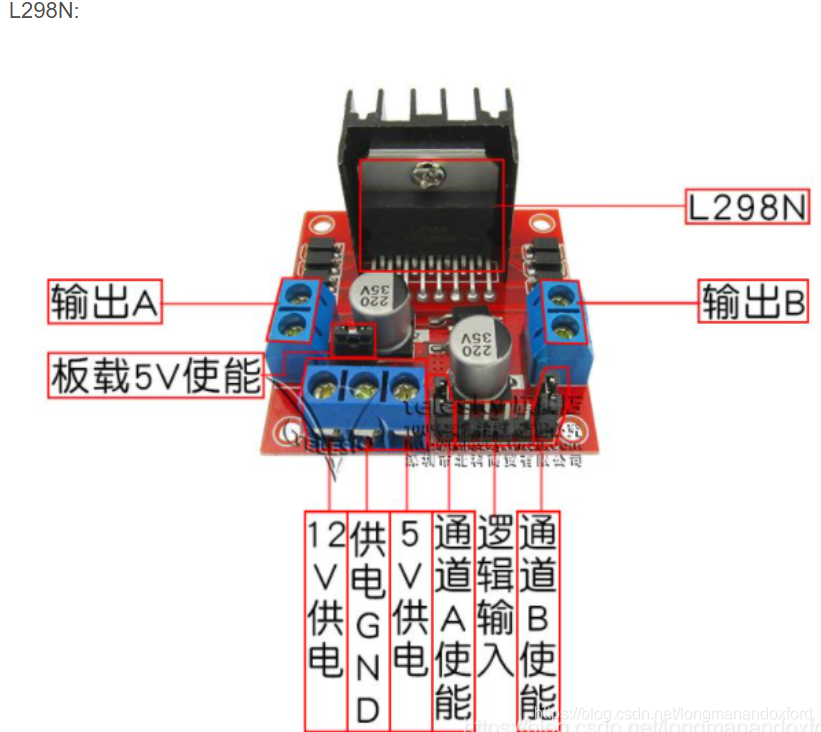

L298N

通道A使能 —— ~10 (pwm调整输出电压 (要拔掉跳线帽
IN1 —— 5
IN2 —— 6
GND —— 接地
12v 供电 —— 12v电源正极
5v 供电 —— arduino 的 5v‘
输出A接到直流电机上

Arduion:

GND —— 和L298N 共地

（其他的都连到L298N上了）

螺线管A

串联在12v电源正极和L298N的12v供电之间
保持供电方向不变

螺线管B

和电流表一起串联到输出A上
电流表用与监视电流大小
（电流表要放到10A档上，我的实验中电流大概1~2 A

在这里插入图片描述

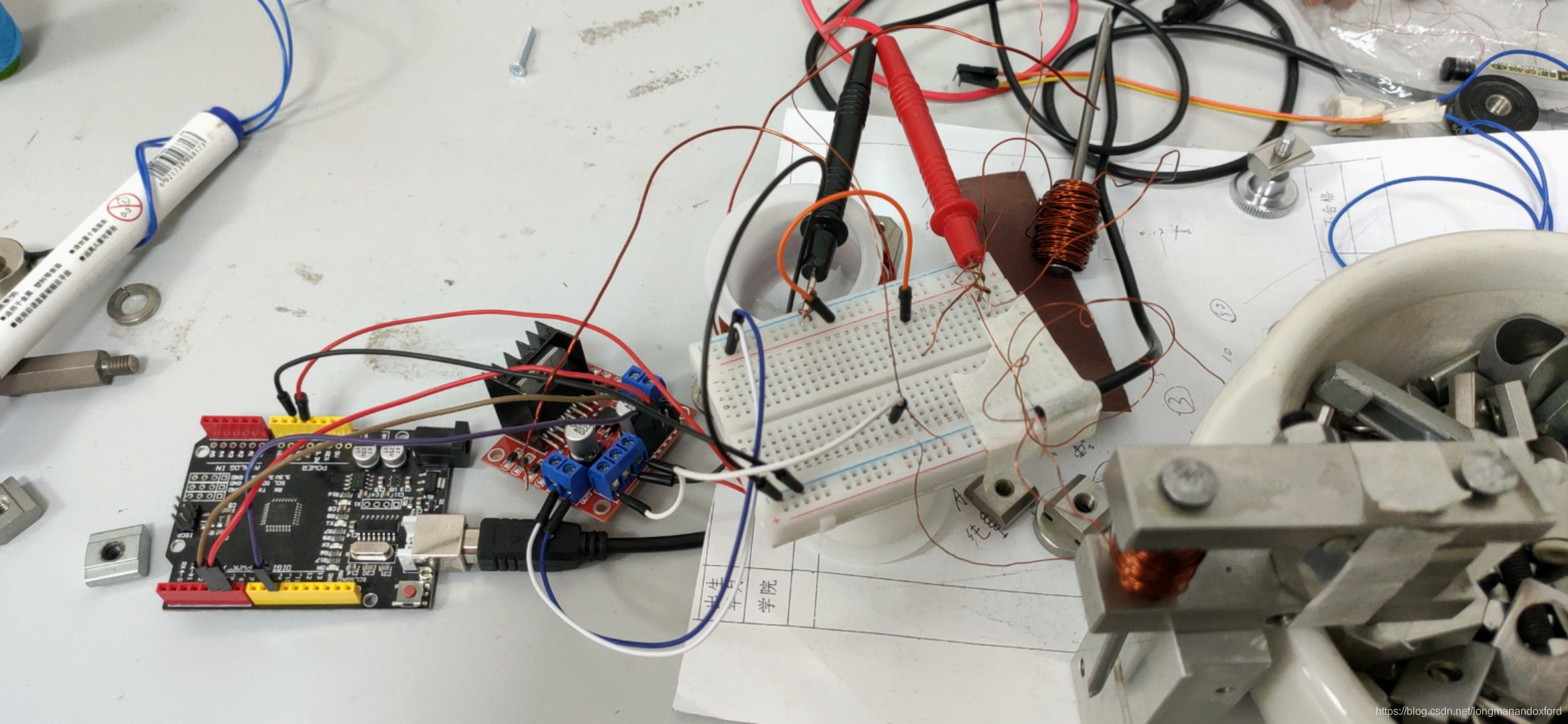

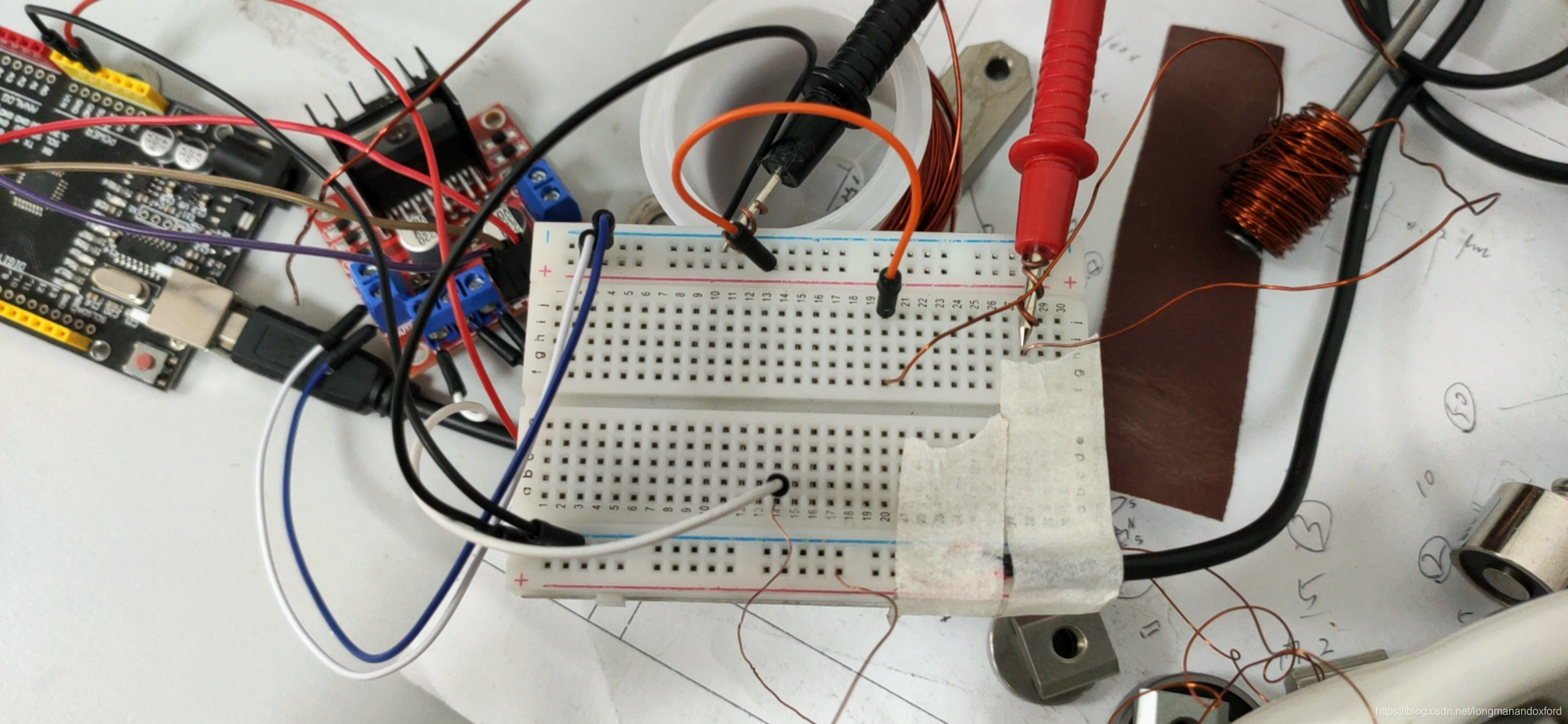

整体图
在这里插入图片描述

在这里插入图片描述

程序

给螺线管B正向供电时，其吸引螺线管A
反向供电时，排斥螺线管B

int input1 = 5; // 定义uno的pin 5 向 input1 输出
int input2 = 6; // 定义uno的pin 6 向 input2 输出
int enA = 10; // 定义uno的pin 10 向 输出A使能端输出

void setup() {
pinMode(input1,OUTPUT);
pinMode(input2,OUTPUT);
pinMode(enA,OUTPUT);
}

void loop() {
  //吸引
  digitalWrite(input1,HIGH); //给高电平
  digitalWrite(input2,LOW);  //给低电平

  analogWrite(enA,255); // 0~255 越大吸力越强
  delay(50); //振动频率 数值越小，振动越快

  //排斥
  digitalWrite(input1,LOW); //给低电平
  digitalWrite(input2,HIGH);  //给高电平
  analogWrite(enA,255);
  delay(50);


}
