PCB布局技巧

1.布局前丝印放器件中间。

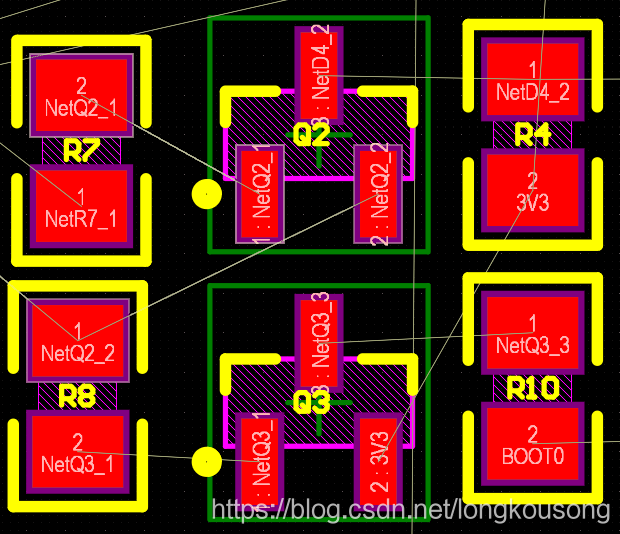

结果：布局布线之前，把标号位置批量修改到器件中心。丝印既不会阻挡视线。也可以分辨出丝印对应的元件。

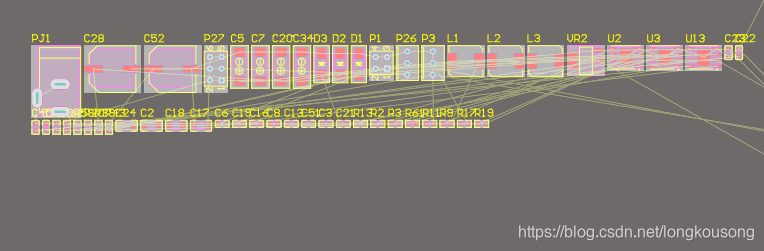

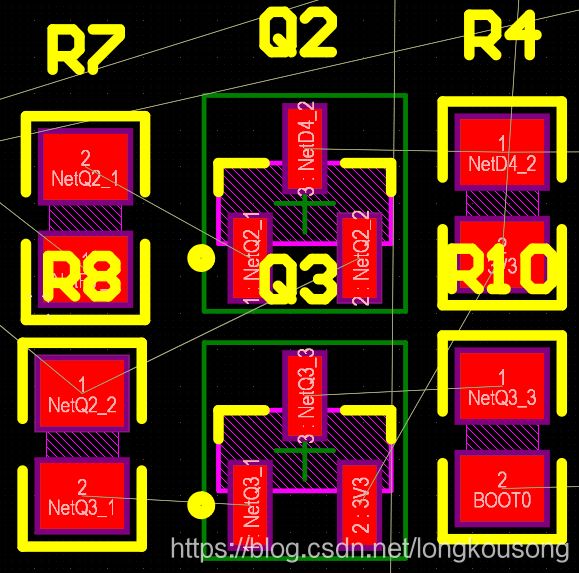

问题描述：在PCB布局时候，我们会发现，刚导入PCB的元件，对元件进行排列时，位号和焊盘都是重叠在一起的。如图1所示，不好识别元件。

小技巧：可以利用AD软件的全局操作功能，把位号和位置改到合适的地方。

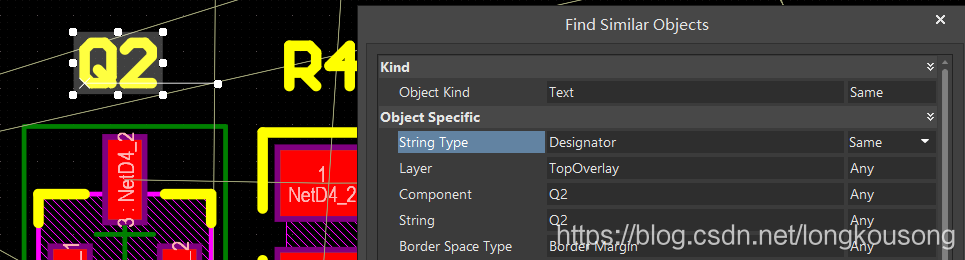

1.任选一个丝印，右键选择Find Similar Objects

2.Designator选择Same,点OK.

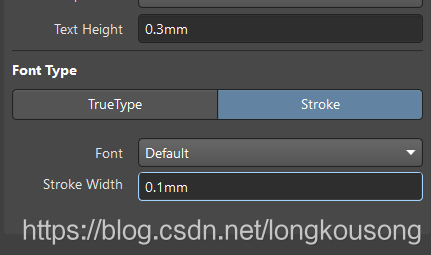

3.弹出的Properties中，修改高度和宽度即可。

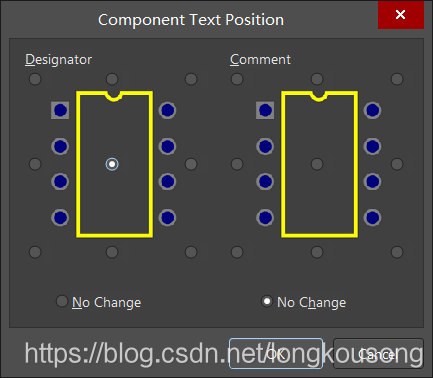

4.Ctrl+A全选元件，按快捷键A+P，弹出的对话框中，把Designator放置在元件中间。

2.模块化布局。

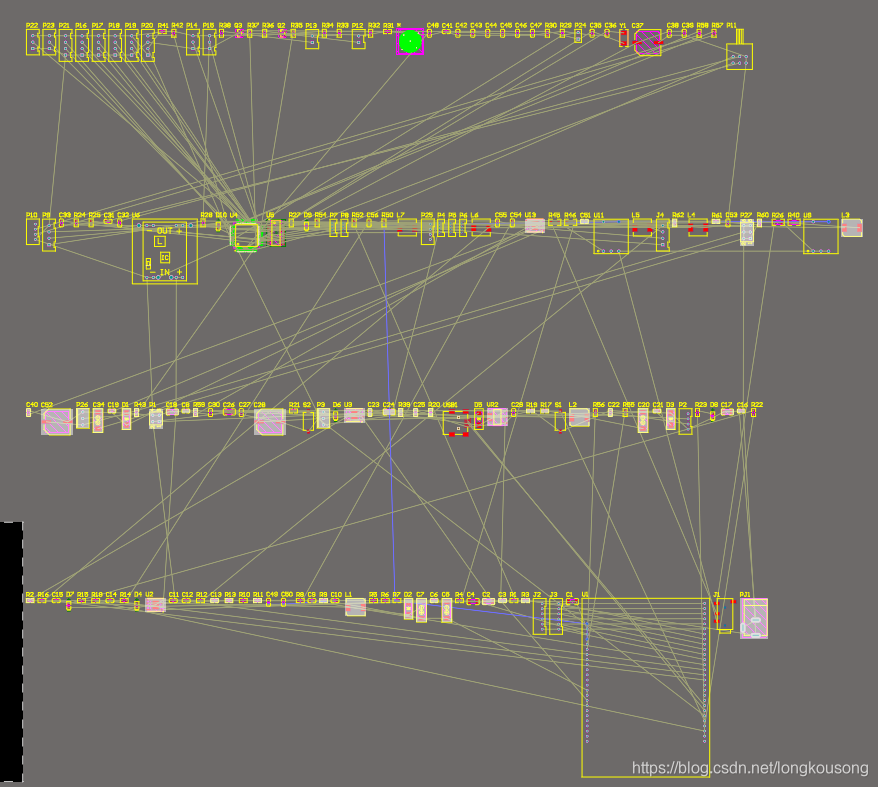

结果：在设计之初，把一堆杂乱的元件按模块分开并摆放在一定的区域。利用这个功能，可以把原理图上所有的功能模块进行快速的分块。

小技巧：

1.在原理图上选择其中一个模块的元件，AD18软件还得按快捷键T+S，这时候PCB中对应的元件就会被选中。

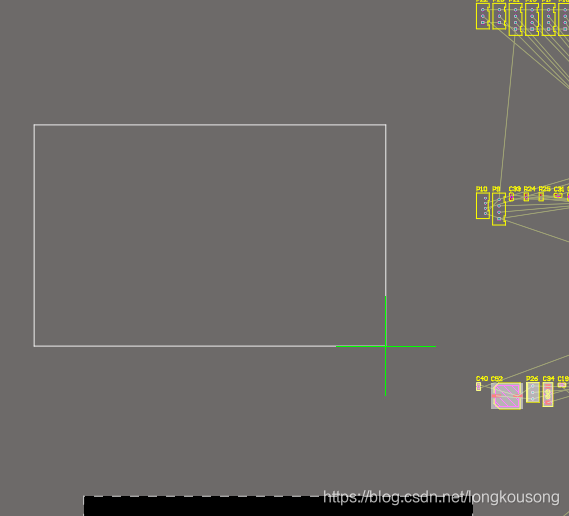

2.菜单栏Tools--Component Placement--Arrange Within Rectangle，然后鼠标选中一个区域。

松开之后器件就排列在一起啦。

3.如何敷圆形铜？

小技巧：

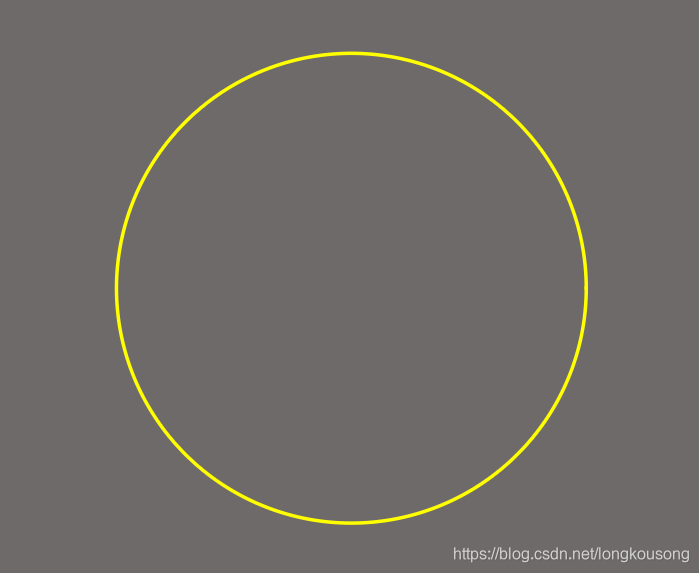

1.在丝印层画圆，选中所画图形。

2.菜单栏Tools——Convert——Create Region from selected primitives。

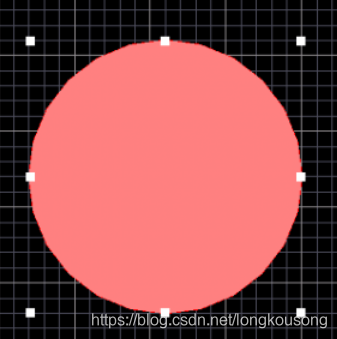

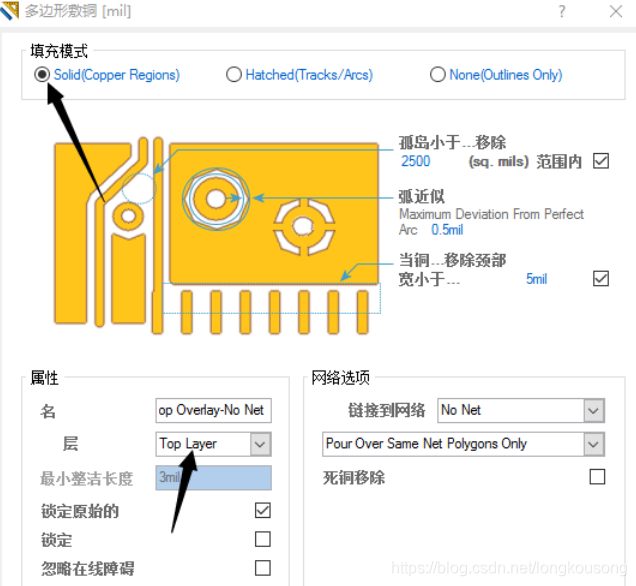

双击更改覆铜属性。

最后删除丝印层的线。
