Android 画顶部带锯齿的长方形

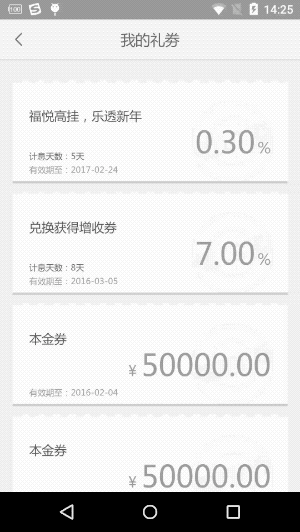

      最近项目中需要一个长方形顶部带锯齿的需求，如果用切图片的话要切好几套图，增加apk的大小，而且android手机尺寸众多，屏幕一大就容易把图片拉伸，图片失真也不好，于是就手动画一个，先看一下动图。

转载注明出处：http://blog.youkuaiyun.com/longfei123abc
或者我的短域名：http://www.xuetenglong.xyz

接下来就是怎么重写view，在写之前先来认识一下几个方法moveTo(float x, float y) , lineTo(float x, float y) ，addArc(RectF oval, float startAngle, float sweepAngle)，为什么要说，因为下面要用，

/**
     * Set the beginning of the next contour to the point (x,y).
     *
     * @param x The x-coordinate of the start of a new contour
     * @param y The y-coordinate of the start of a new contour
     */
    public void moveTo(float x, float y) {
        native_moveTo(mNativePath, x, y);
    }

源码的大致意思就是：画下一图形的起始点。没有绘制，看不到效果。
其实我的英语水平很low，不过简单一点的还是能看懂，希望没有误导大家，哈哈。

/**
     * Add a line from the last point to the specified point (x,y).
     * If no moveTo() call has been made for this contour, the first point is
     * automatically set to (0,0).
     *
     * @param x The x-coordinate of the end of a line
     * @param y The y-coordinate of the end of a line
     */
    public void lineTo(float x, float y) {
        isSimplePath = false;
        native_lineTo(mNativePath, x, y);
    }

大致意思是：从最后一个点到指定的点画一条线，如果没有设置moveTo()，画的起始点就是（0，0）。这个是有绘制的，可以看见。

/**
     * Add the specified arc to the path as a new contour.
     *
     * @param oval The bounds of oval defining the shape and size of the arc
     * @param startAngle Starting angle (in degrees) where the arc begins
     * @param sweepAngle Sweep angle (in degrees) measured clockwise
     */
    public void addArc(RectF oval, float startAngle, float sweepAngle) {
        addArc(oval.left, oval.top, oval.right, oval.bottom, startAngle, sweepAngle);
    }

大致意思：给path添加一个指定的弧

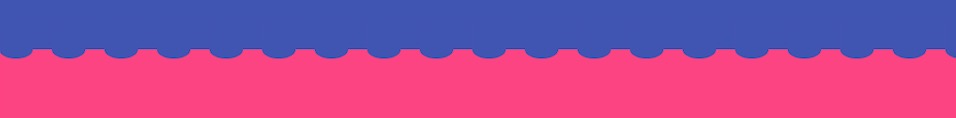

要画的图形如下：

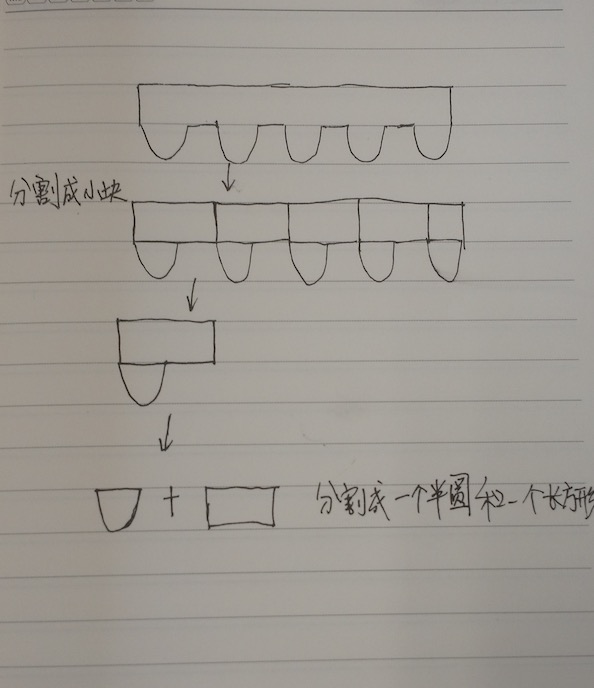

下面我的思路，网上各种作图软件麻烦，于是就自己手动画了一张图，字丑勿怪，如图：



把锯齿分割中半圆和顶部的长方形，这样for循环就可以横向画锯齿了，

全部代码

public class SawtoothView extends View {
    private int size = 36;
    private int width = 20;
    private Paint paint = new Paint();

    public SawtoothView(Context context, AttributeSet attrs) {
        super(context, attrs);
        paint.setColor(getResources().getColor(R.color.colorAccent));
        //消除锯齿
        paint.setAntiAlias(true);
        paint.setStrokeWidth(0);
        paint.clearShadowLayer();
        //设置镂空（方便查看效果）
        paint.setStyle(Paint.Style.FILL);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        int halfHeight = getHeight() >> 1;// 相当于num除以2 此处装逼请忽略
        for (int i = 0; i <= getWidth(); i += size) {
            int j = i/size;
            Path path = new Path();
            path.moveTo(j*(size+width), halfHeight);
            path.addArc(new RectF(j*(size+width), (getHeight() - 20) / 2, j*(size+width)+size, (getHeight() + 20) / 2), 0, 180);
            path.moveTo((j+1)*size+j*width, halfHeight);
            path.lineTo((j+1)*(width+size), halfHeight);
            path.lineTo((j+1)*(width+size), 0);
            path.lineTo(j*(width+size), 0);
            path.lineTo(j*(width+size), halfHeight);
            canvas.drawPath(path, paint);
        }

    }
}

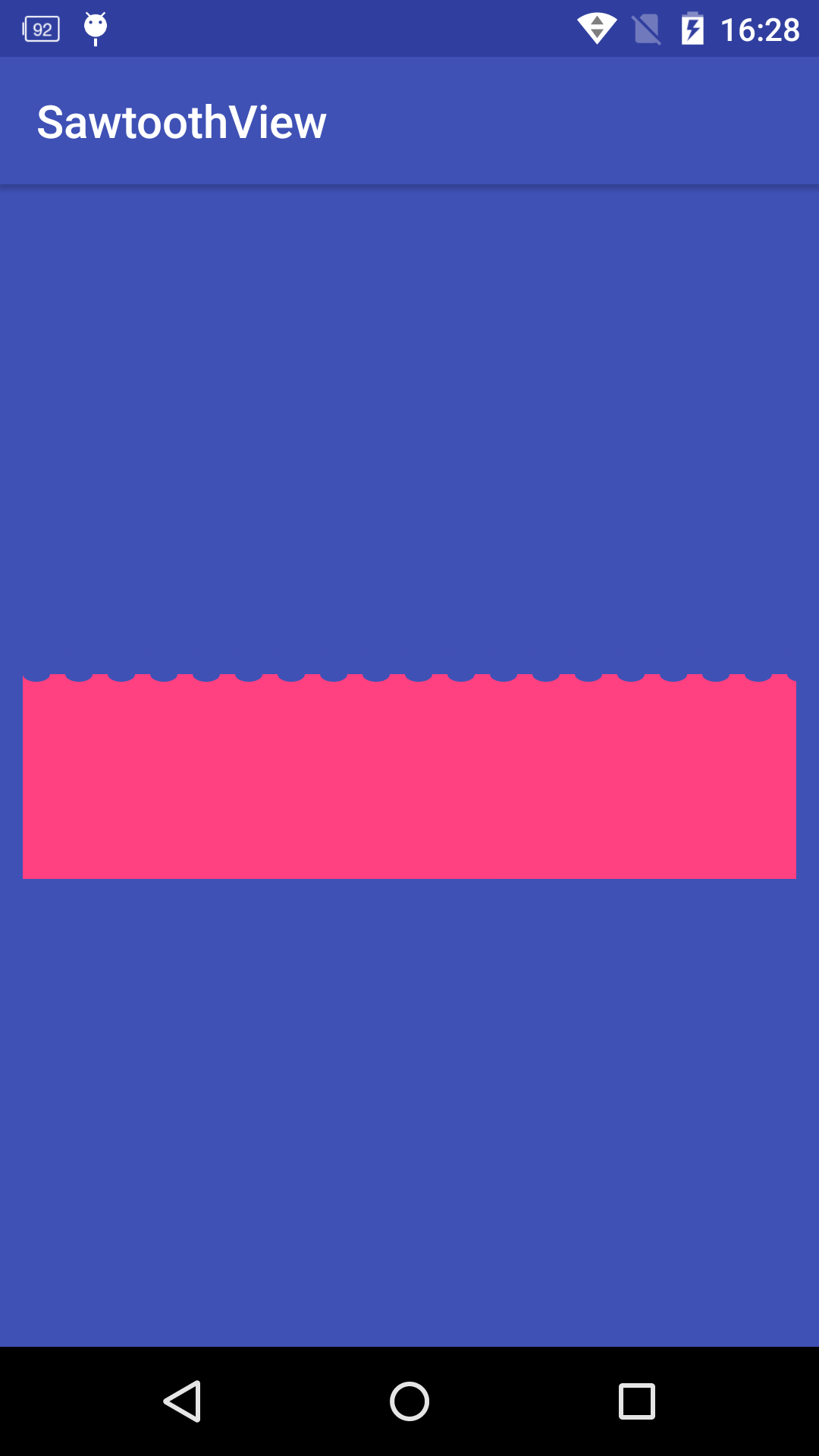

效果图看下：


最后附上demo地址：https://github.com/xuetenglong/SawtoothView
