本文介绍了UVM中如何利用factory机制自动化声明域，以实现copy、compare和print函数的便捷使用，提升代码的可重用性。通过示例展示了这些函数在仿真过程中的应用，强调了在compare操作前的回调函数打印信息。同时，讨论了如何根据需求选择不同的操作级别，如UVM_DEFAULT和UVM_ALL_ON，并指出在频繁拷贝场景下，可以通过NO_COPY类型防止数据被覆盖。

factory机制有对域的自动化的声明，声明之后对于pkg中的一些函数无需定义即可直接使用，包括copy（），compare（），print（），增加代码的可重用性。

 typedef enum {WRITE, READ, IDLE} op_t;  //枚举类型声明

  class trans extends uvm_object;
    bit[31:0] addr;
    bit[31:0] data;
    op_t op;
    string name;
    `uvm_object_utils_begin(trans)
     //域的自动化的声明
       `uvm_field_int(addr, UVM_ALL_ON)//包含变量名称和对数据的操作
	   `uvm_field_int(data, UVM_DEFAULT)
       `uvm_field_enum(op_t, op, UVM_ALL_ON)
       `uvm_field_string(name, UVM_ALL_ON)

    `uvm_object_utils_end
    function new(string name = "trans");
      super.new(name);
      `uvm_info("CREATE", $sformatf("trans type [%s] created", name), UVM_LOW)
    endfunction
    function bit do_compare(uvm_object rhs, uvm_comparer comparer);//回调函数，自定义想要比较的类型
       trans t;
      do_compare = 1;
      void'($cast(t, rhs));
      if(addr != t.addr) begin
        do_compare = 0;
        `uvm_warning("CMPERR", $sformatf("addr %8x != %8x", addr, t.addr))
      end
    endfunction
  endclass

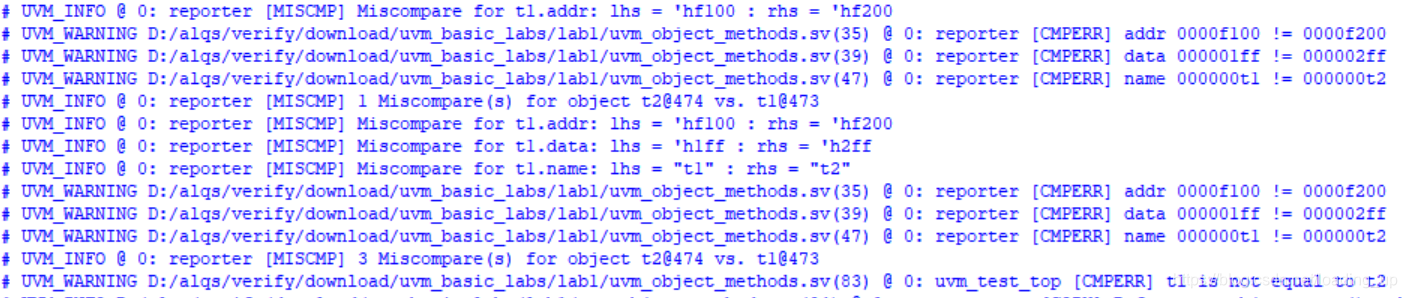

下图为打印的信息，回调函数在compare进行之前调用打印。

     t1.copy(t2);
      t1.print();
      t2.print();
      `uvm_info("CMP", "Compare t1 and t2", UVM_LOW)

调用copy和print函数

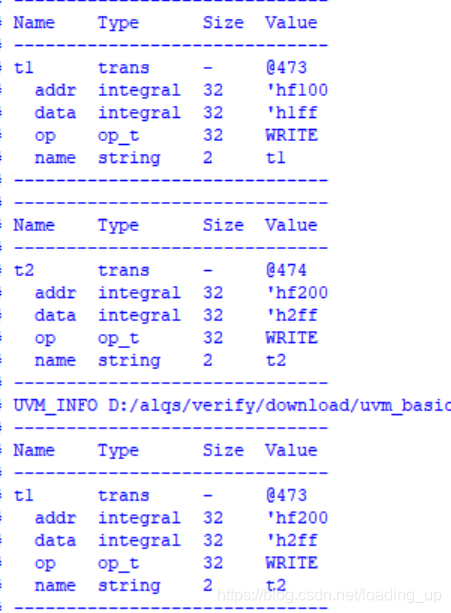

打印信息示例

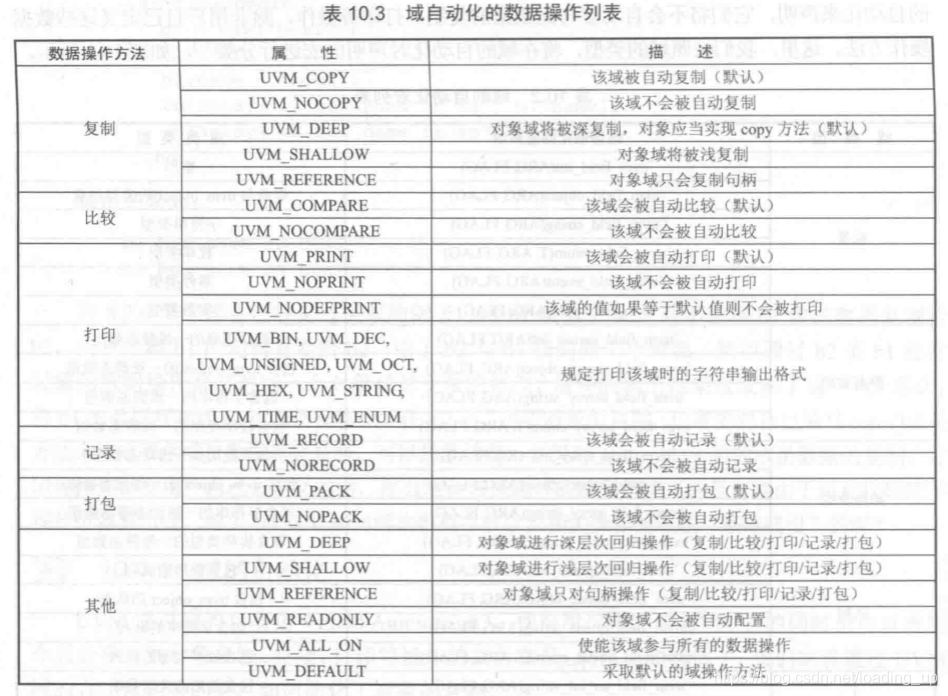

对域的自动化的声明可以定义多种操作，新手可默认UVM_DEFAULT或者UVM_ALL_ON，默认可进行全部操作，不过经常进行拷贝操作时，对某些变量声明为NO_COPY类型，防止数据被覆盖。
