LVS+Keepalived实现高可用群集部署

一、Keepalived简介

1、支持故障自动切换（Failover）

2、支持节点健康状态检查（Health Checking）

判断LVS负载调度器、节点服务器的可用性，当master主机出现故障及时切换到backup节点保证业务正常，当 master 故障主机恢复后将其重新加入群集并且业务重新切换回 master 节点。

二、Keepalived实现原理

1、keepalived采用VRRP热备份协议实现Linux 服务器的多机热备功能

2、VRRP（虚拟路由冗余协议）是针对路由器的一种备份解决方案。

3、由多台路由器组成一个热备份组，通过共用的虚拟IP地址对外提供服务

4、每个热备组内同时只有一台主路由器提供服务，其他路由器处于冗余状态

5、若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务

三、Keepalived+LVS高可用部署案例

负载调度器两台
Director1:192.168.73.88
Director2:192.168.73.66

Web服务器两台
Web1:192.168.73.188
Web2:192.168.73.166

客户机
192.168.73.200

1、首先配置DR负载调度器（192.168.73.88和192.168.73.66两台一样的配置）

systemctl stop firewalld
setenforce 0
modprobe ip_vs
cat /proc/net/ip_vs
yum install -y ipvsadm

----------------配置虚拟IP地址----------------
cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0 #若隧道模式，复制为 ifcfg-tunl0
vim ifcfg-ens33:0

DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.73.100
NETMASK=255.255.255.255

ifup ifcfg-ens33:0
ifconfig

---------------调整proc响应参数-----------------
vim /etc/sysctl.conf

net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p

---------------配置负载分配策略---------------
ipvsadm-save > /etc/sysconfig/ipvsadm
ipvsadm
systemctl start ipvsadm
ipvsadm -C
ipvsadm -A -t 192.168.73.100:80 -s rr
ipvsadm -a -t 192.168.73.100:80 -r 192.168.73.188:80 -g  #若隧道模式，-g替换为-i
ipvsadm -a -t 192.168.73.100:80 -r 192.168.73.166:80 -g
ipvsadm
ipvsadm -ln

2、配置Web服务器（192.168.73.188和192.168.73.166）

systemctl stop firewalld.service
setenforce 0
yum install -y httpd
systemctl start httpd

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0

DEVICE=lo:0
IPADDR=192.168.73.100
NETMASK=255.255.255.255
ONBOOT=yes

ifup lo:0
ifconfig
route add -host 192.168.73.100 dev lo:0
route -n

-------调整内核的ARP响应参数以阻止更新VIP的MAC地址，避免发生冲突-----
vim /etc/sysctl.conf

net.ipv4.conf.lo.arp_ignore = 1  #系统只响应目的IP为本地IP的ARP请求
net.ipv4.conf.lo.arp_announce = 2  #系统不使用IP包的源地址来设置ARP请求的源地址，而选择发送接口的IP地址
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

sysctl -p

------------准备Web网页------------
cd /var/www/html/

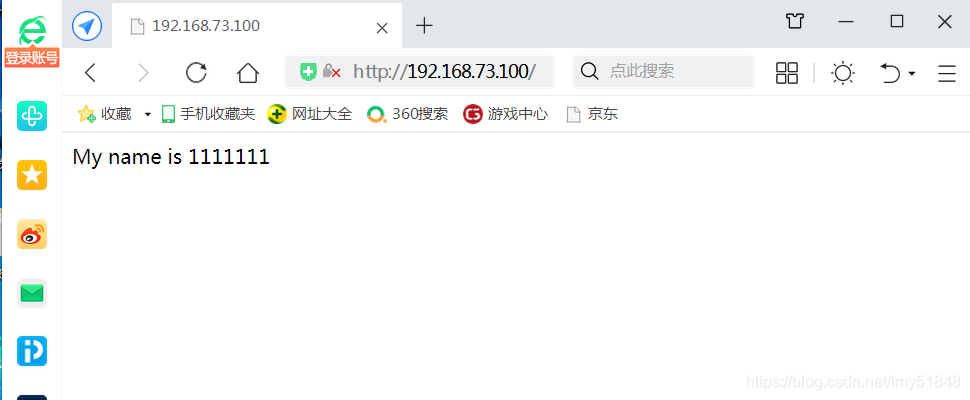

echo "My name is 1111111" > index.html

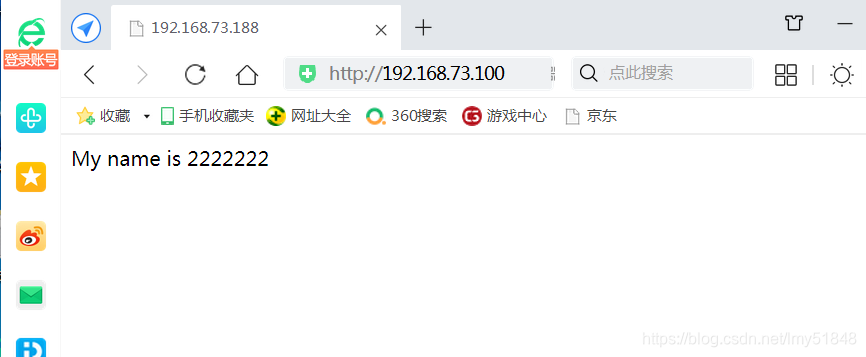

Web2的设置和Web一样。

3、配置Keepalived（主、备两台DR服务器）

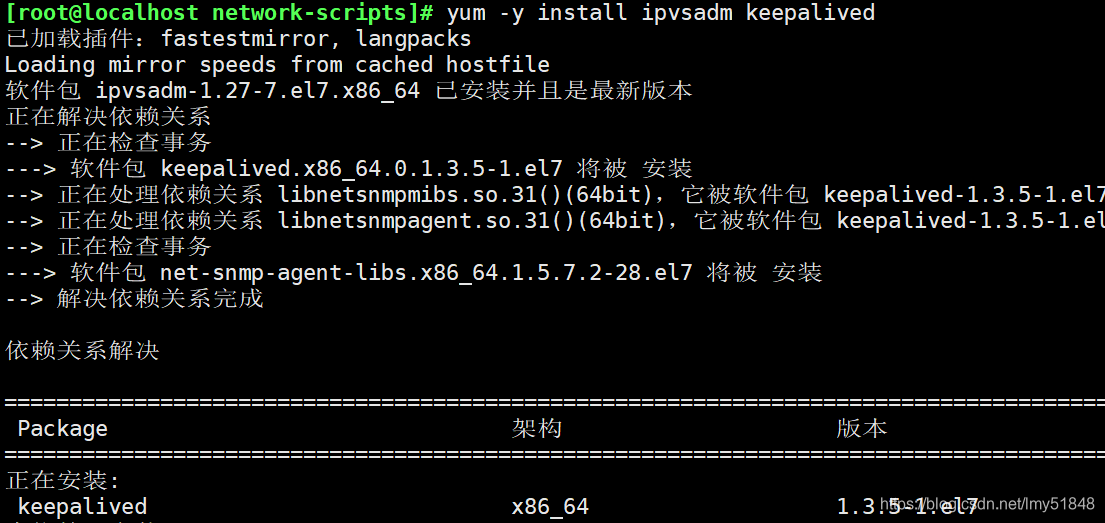

yum -y install ipvsadm keepalived
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf
......
global_defs {						#定义全局参数

-----------------------------10行修改----------------------------
smtp_server 127.0.0.1

---------------12行修改指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02-----------
router_id LVS_01

-----------------------------14行修改--------------
#vrrp_strict						#加注释

-----------------------------20行修改-------------

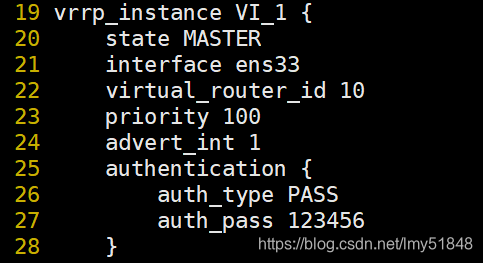

state MASTER

-----------------------------21行修改--------------
interface ens33

-----------------------------22行修改--------------
virtual_router_id 10

-----------------------------23行修改--------------
priority 100
advert_int 1

-----------------------------27行修改-------------
auth_pass 123456    #指定验证密码，主备服务器保持一致

-----------------------------30行修改--------------
 virtual_ipaddress {
       192.168.73.100    #指定群集vip地址
 }

-----------------------------34行修改-------------

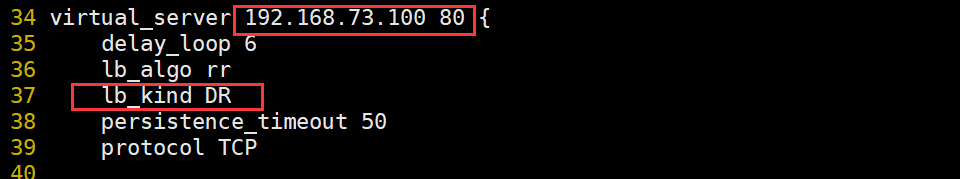

 virtual_server 192.168.73.100 80 {   #指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
    delay_loop 6
    lb_algo rr

-----------------------------37行修改-------------
    lb_kind DR          #指定为DR

-----------------------------41行修改-------------

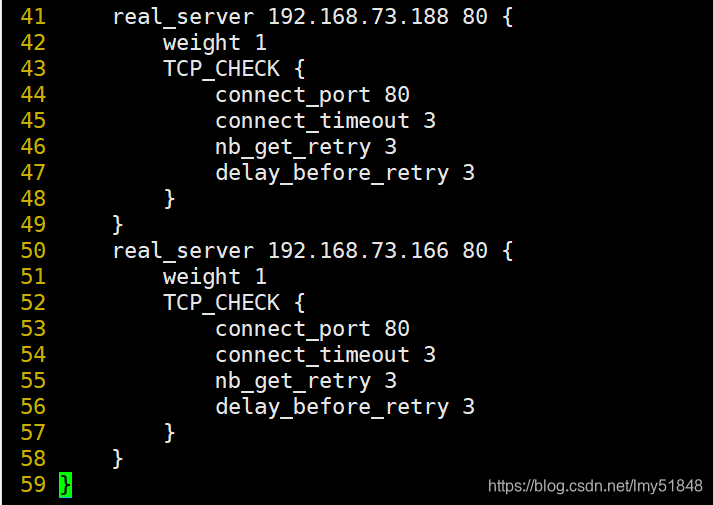

 real_server 192.168.73.188 80 {   #指定第一个Web节点的地址、端口

-----------------------------43行修改-------------
 real_server 192.168.73.188 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.73.166 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

删除后面多余的配置即可

systemctl start keepalived

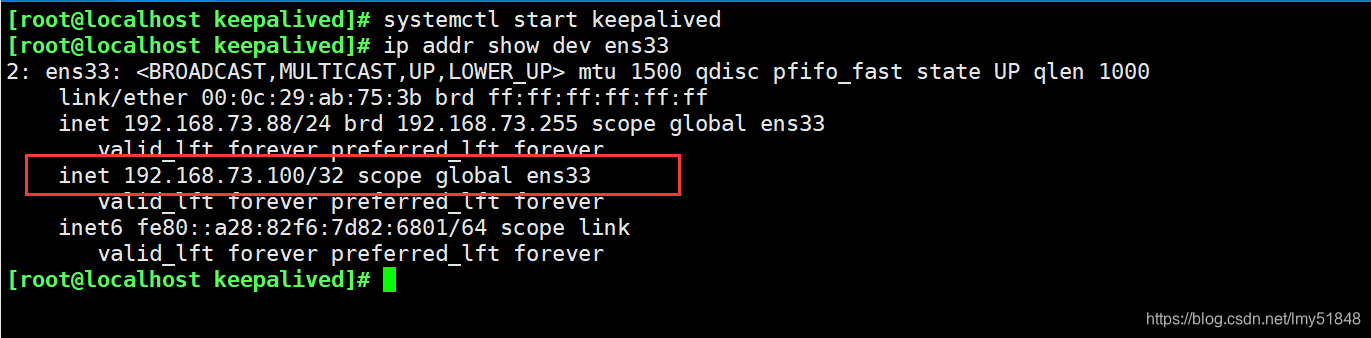

ip addr show dev ens33				#查看虚拟网卡vip

===================第二台DR服务器（备）=================
cd /etc/keepalived/
mv keepalived.conf keepalived.conf.bak  #备份一下

=================去主DR服务器DR1进行远程复制===============
scp keepalived.conf root@192.168.73.66:/etc/keepalived/

==================回到备DR服务器=================
vim keepalived.conf

--------------12行--------------
router_id LVS_02    #LVS修改成02

--------------20行--------------
state BACKUP    #修改成BACKUP

priority 99     #优先级设置成99

其他保持不变
systemctl start keepalived

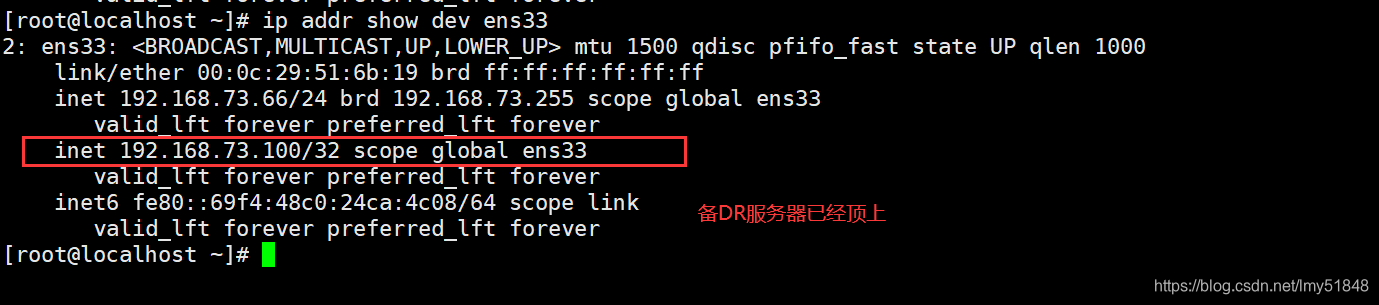

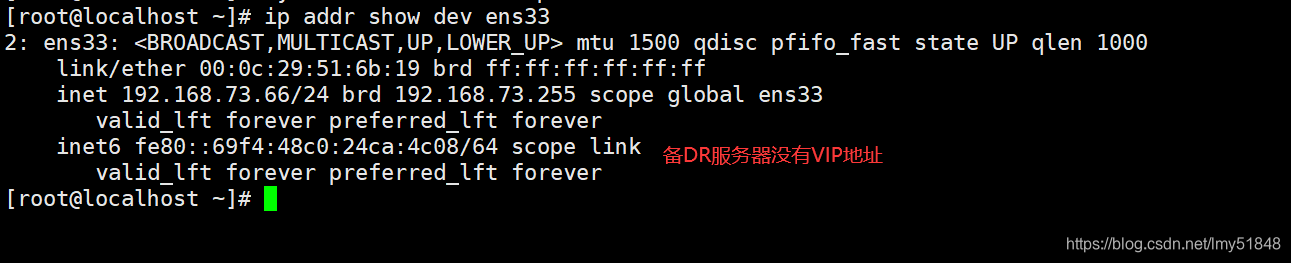

ip addr show dev ens33				#查看虚拟网卡vip
