lattice DDR3 IP核使用调试分享

lattice DDR3 IP核使用调试分享

本文为明德扬原创文章，转载请注明出处！

本文以一个案例的形式来介绍lattice DDR3 IP核的生成及调用过程，同时介绍各个接口信号的功能作用：

一、建立Lattice工程

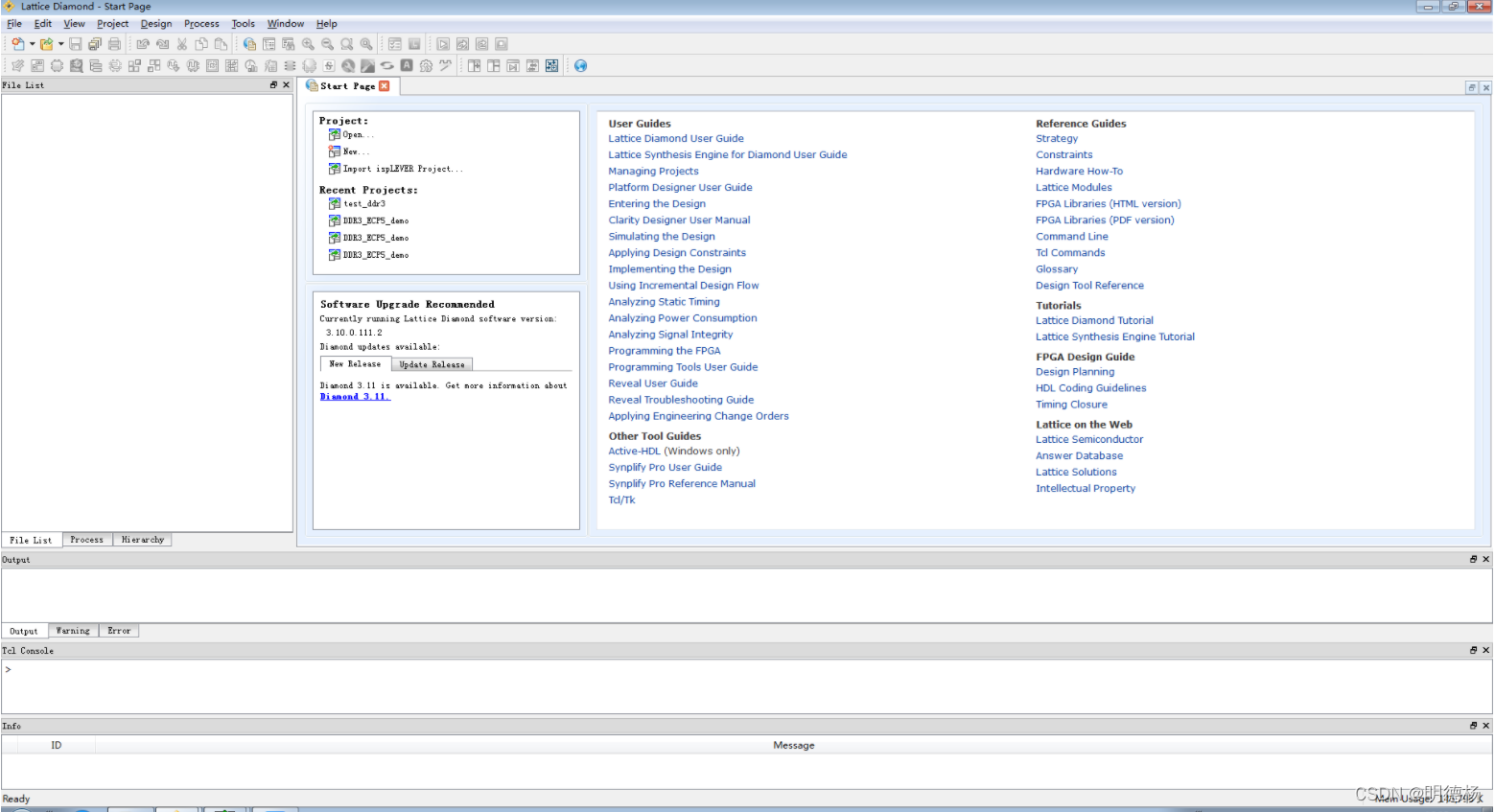

1、首先，新建一个工程“lattice_ddr3”：

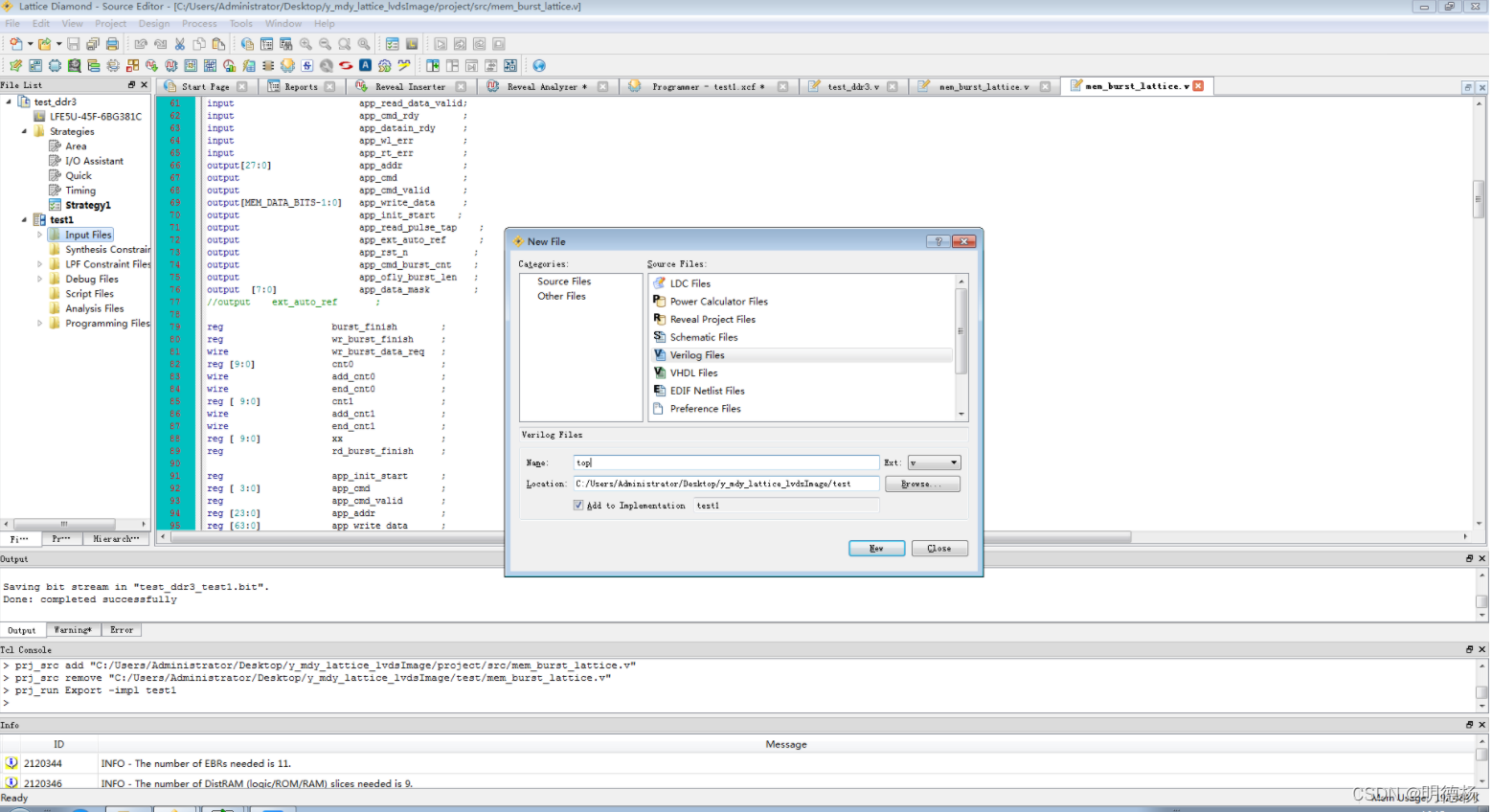

      其中器件选择的是ECP5U系列LFE5U-45F-CABGA381芯片，Lattice的工程后缀是.ldf文件。进入工程界面后，添加模块文件:右键点击Input Files --Add--New File--Verilog Files即可添加。

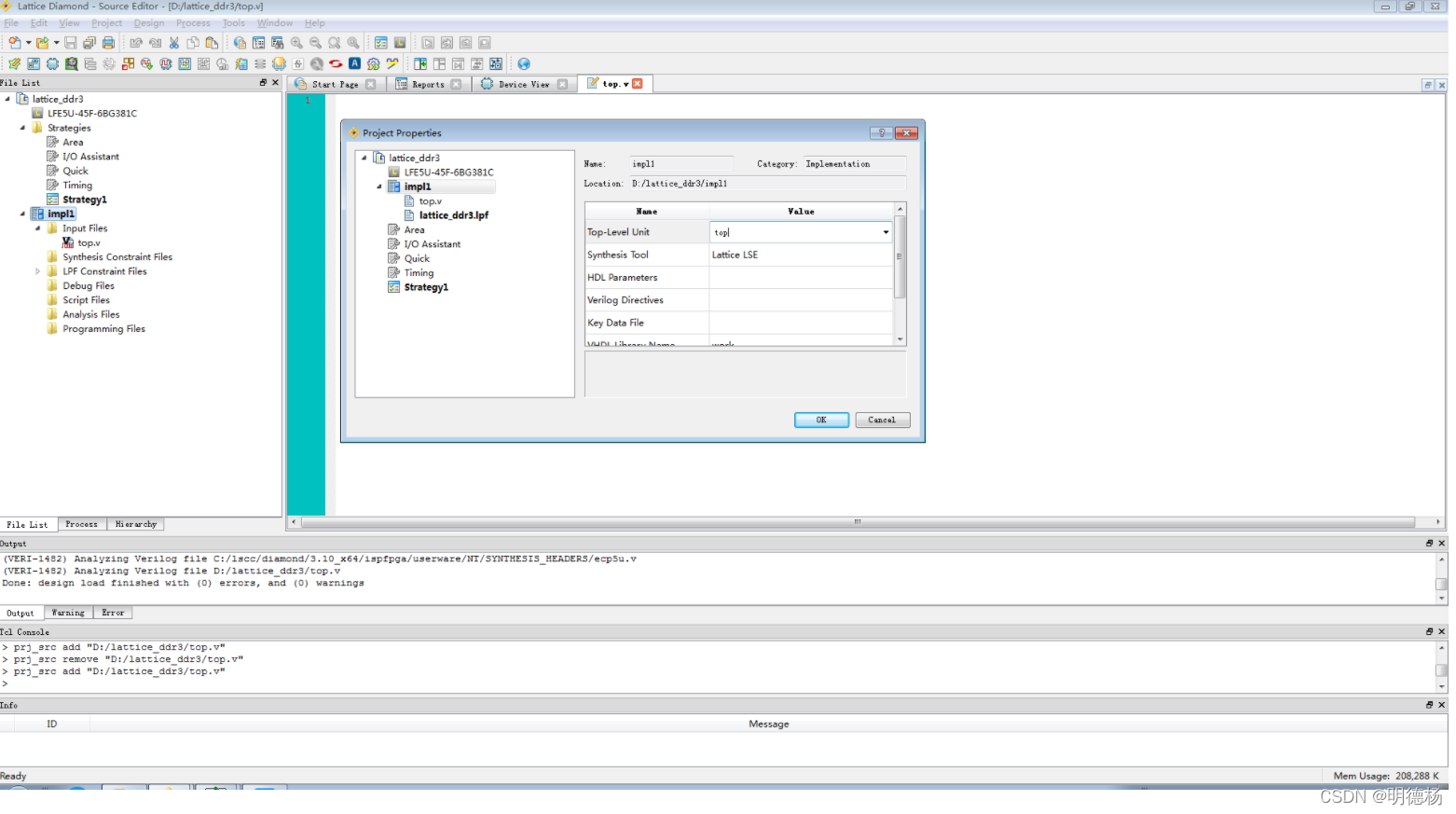

2、添加了工程文件后，需要设置一个顶层，右键点击impl1，选择Set Top-Level unit，在弹出的窗口中设置顶层文件的名称，综合软件选择系统自带的Lattice LSE。



二、顶层文件设计

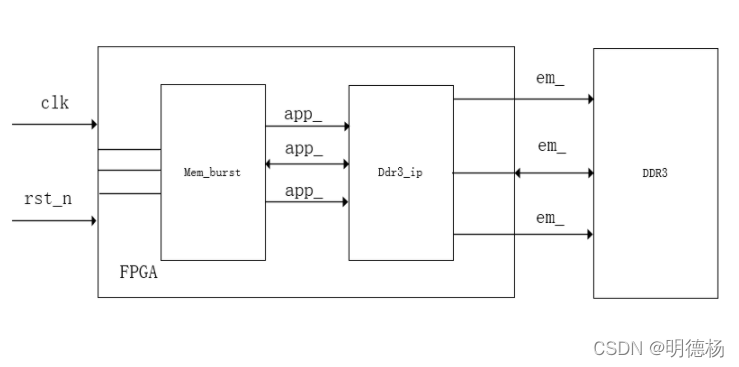

      顶层文件中，需要包含输入输出信号，其中系统的输入是时钟clk和复位信号rst_n，输出是FPGA向DDR3的输出信号，信号的流程图如下所示：



     其中，IP核控制模块Mem_burst中是双端口的输入输出，输入信号有顶层中产生的输入和IP核返回的输入信号；输出有IP核输出到Mem_burst的信号和控制模块输出到顶层的信号。

三、模块信号功能介绍：

      DDR3 IP核的调用主要有两部分模块，分别是控制模块和IP核接口模块，其对应的各信号列表如下：

1、控制模块的信号功能列表如下所示：

信号名	位宽	I/O	功能
clk	1	I	工作时钟，由IP核输出时钟sclk提供
rst_n	1	I	复位信号，低电平有效
rd_burst_req	1	I	外部输入读请求信号
wr_burst_req	1	I	外部输入写请求信号
rd_burst_addr	28	I	外部输入读请求地址
wr_burst_addr	28	I	外部输入写请求地址
rd_burst_data_valid	1	O	控制模块读出到外部的有效数据
wr_burst_data_req	1	O
