量化交易系统-数据管理系统设计-3

1 系统介绍

1.1用于处理与数据库交互的相关操作，包括如下业务功能：

• 数据字典业务，例如货币信息，交易所所信息，币对信息等。
• 资金账户业务，例如账户资金、持仓、委托及成交查询等。
• 客户端交互业务，例如登入、回话管理、订阅等管理。
• 策略管理业务，例如策略查询、创建、持仓查询等。
• 用户管理业务，例如用户创建、创建、权限管理等。
• 工作流管理业务，例如指令创建，指令报单等。
• 数据库表修改变更监控。系统启定时扫描配置文件中定义的表的字段，如果数据发生变更，会广播消息通知系统。

1.2 数据管理的消息定义

1. 区间段为:200000-300000,具体消息定义设计参见:mbus_def_db_mgr.h文件
2. 另外特别为广播消息定义区间段：210000开始，广播消息定义格式：MSG_ID_BROADCAST_XXXXXX

2 体系结构

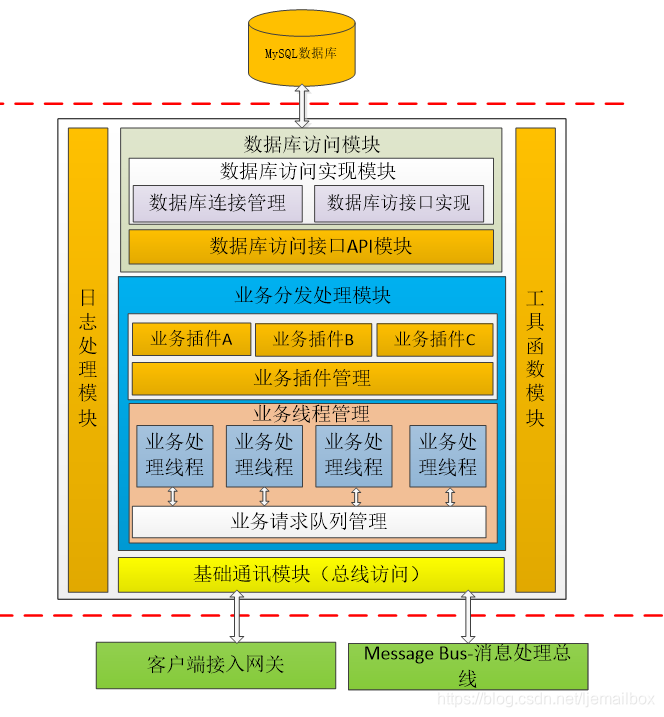

2.1 逻辑架构

2.2 功能模块

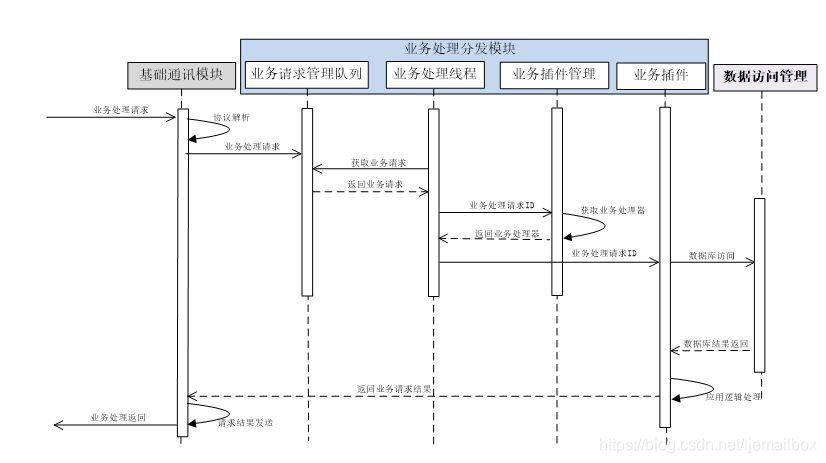

数据管理系统有如下模块组成：

（1）数据库访问模块（db-api）负责数据库的连接，连接池的管理，以及数据库访问操作以及接口返回。

（2）业务处理管理模块，负责消息分发处理。

各个业务处理器插件模块，负责调用数据访问模块接口，进行各个业务消息的业务处理。

（3）基础通讯模块，负责与客户端接网关与总线通信，接收消息，转发业务处理模块进行处理。

（4）数据库管理运行主体模块

• 负责数据库表数据变更监控
• 运行环境初始化。

3 数据库访问模块

3.1 功能说明

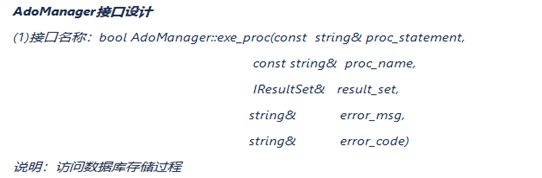

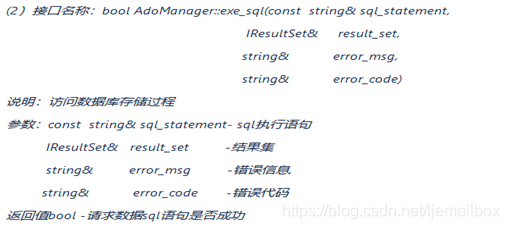

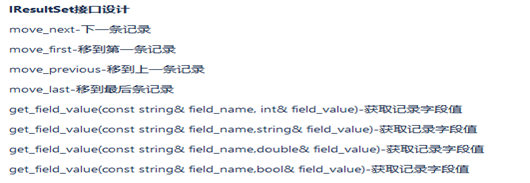

• 数据存储接口API定义，主要为业务处理模块提供通用访问接口。
• MySQL数据库连接管理，主要包括数据库的心跳及重连等。
• MySQL数据库访问对接接口实现。
• 数据库语句创建工具函数实现。

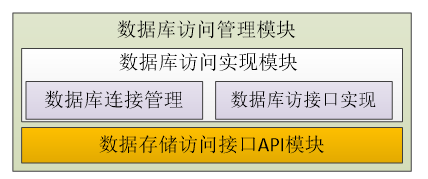

3.2 结构图
