335x系列平台-usb的模式切换HOST和OTG

最新推荐文章于 2025-06-27 19:36:51 发布
最新推荐文章于 2025-06-27 19:36:51 发布
阅读量1k 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： linux内核接口驱动 文章标签： linux arm开发 驱动开发 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ljb2017001/article/details/124178208
本文介绍了如何在飞凌FET335xD实验板上修改uboot和linux内核，将USB0和USB1配置为USB_HOST模式。该平台默认USB0用于OTG，USB1用于HOST，通过修改模式寄存器的低四位和高四位即可实现转换。示例配置展示了如何设置两路USB为USB_HOST。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

实验板子：飞凌FET335xD
uboot版本：2011.09
linux内核版本：linux3.2
cpu：Ti的3354
操作系统：linux3.2
文件系统：ubi

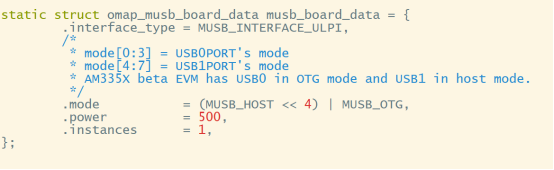

335xd平台，默认usb0用作OTG，usb1用作HOST
修改时只需要修改mode模式，低四位控制usb0的模式，高四位控制usb1的模式
在这里插入图片描述

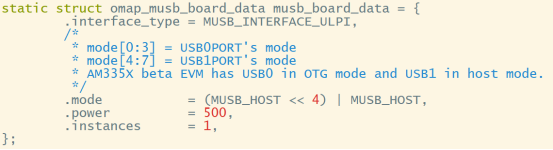

例如配置两路usb都用做usb_host
在这里插入图片描述
