拉伸体（IfcExtrudedAreaSolid）是通过拉伸二维横截面形成的几何体。拉伸方向由属性ExtrudedDirection定义，拉伸长度由属性Depth定义。

拉伸体（IfcExtrudedAreaSolid）主要包括：

（1）ExtrudedDirection：拉伸方向。

（2）Depth：拉伸长度。

拉伸体的位置由相对于对象坐标系的IfcSweptAreaSolid.Position定义。如果定义了IfcSweptAreaSolid.Position，则可以重新定位拉伸体，否则默认使用当前的对象坐标系。拉伸体的方向同样定义在上述坐标系中。

下图表示拉伸体的几何参数，横截面是矩形(IfcRectangleProfileDef)，位于对象坐标系的xy平面。由于没有给横截面额外提供二维坐标系（IfcParameterizedProfileDef.Position = NIL），所以横截面在对象坐标系的xy平面上的位置是默认值（默认情况下，中心在原点，没有旋转）。

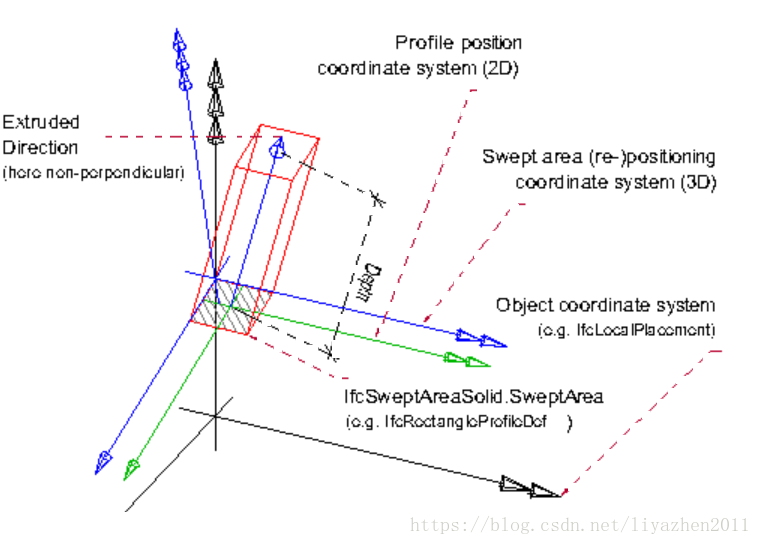

下图表示拉伸体的几何参数，横截面是矩形(IfcRectangleProfileDef)，位置在对象坐标系内移动。图中沿z轴平移，并且绕y轴旋转。

IFC文件的内容：

#6= IFCCARTESIANPOINT((0.,0.,0.));
#17= IFCDIRECTION((0.,-1.,0.));
#19= IFCDIRECTION((0.,0.,1.));
#23= IFCDIRECTION((1.,0.));
#133= IFCCARTESIANPOINT((0.,0.));
#135= IFCAXIS2PLACEMENT2D(#133,#23);
#136= IFCRECTANGLEPROFILEDEF(.AREA.,'475 x 610mm',#135,474.999999999999,610.);
#137= IFCAXIS2PLACEMENT3D(#6,#19,#17);
#138= IFCEXTRUDEDAREASOLID(#136,#137,#19,4000.);

#138表示拉伸体(IfcExtrudedAreaSolid)，#136(IfcRectangleProfileDef)定义了拉伸体的底部截面，#137(IfcAxis2Placement3D)定义了拉伸体的位置，#19定义了拉伸方向，4000定义了拉伸长度。

#136(IfcRectangleProfileDef)截面的名称'475 x 610mm'，位置#135(IfcAxis2Placement2D)，截面的长475，宽610。
