ARM架构与编程——2.ARM汇编与指令

参考：<ARM编程与架构> 韦东山

ARM内部寄存器及汇编指令概述

寄存器：
我们说”寄存器”时，需要分辨是哪种：
1.CPU内部的寄存器
2.CPU之外设备自己的寄存器
这是不一样的:
CPU通过各类汇编指令访问内部寄存器
CPU要访问设备的寄存器时，就像访问内存一样，要先知道地址
举例:外部寄存器的地址是0x1000，要读它，使用如下汇编指令:

mov r0,#0x1000	  //把外部存器地址值赋给CPU内部寄存器r0
ldr r1,[r0]		 // 使用r0所表示的地址来读数据，存入CPU内部寄存器r1

一、ARM内部寄存器

无论是cortex-M3/M4，还是cortex-A7，CPU内部都有R0、R1、……R15寄存器；它们可以用来“暂存”数据。
其中R0~R12为通用目的寄存器；
对于R13、R14、R15，还另有用途：
R13：别名SP(Stack Pointer)，栈指针
R14：别名LR(Link Register)，用来保存返回地址
R15：别名PC(Program Counter)，程序计数器，表示当前指令地址，写入新值即可跳转

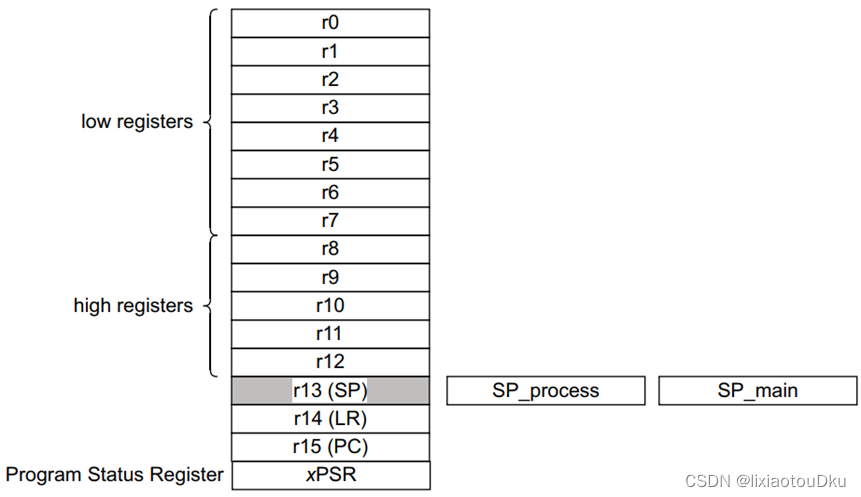

1.1 M3/M4/A7 CPU内部寄存器

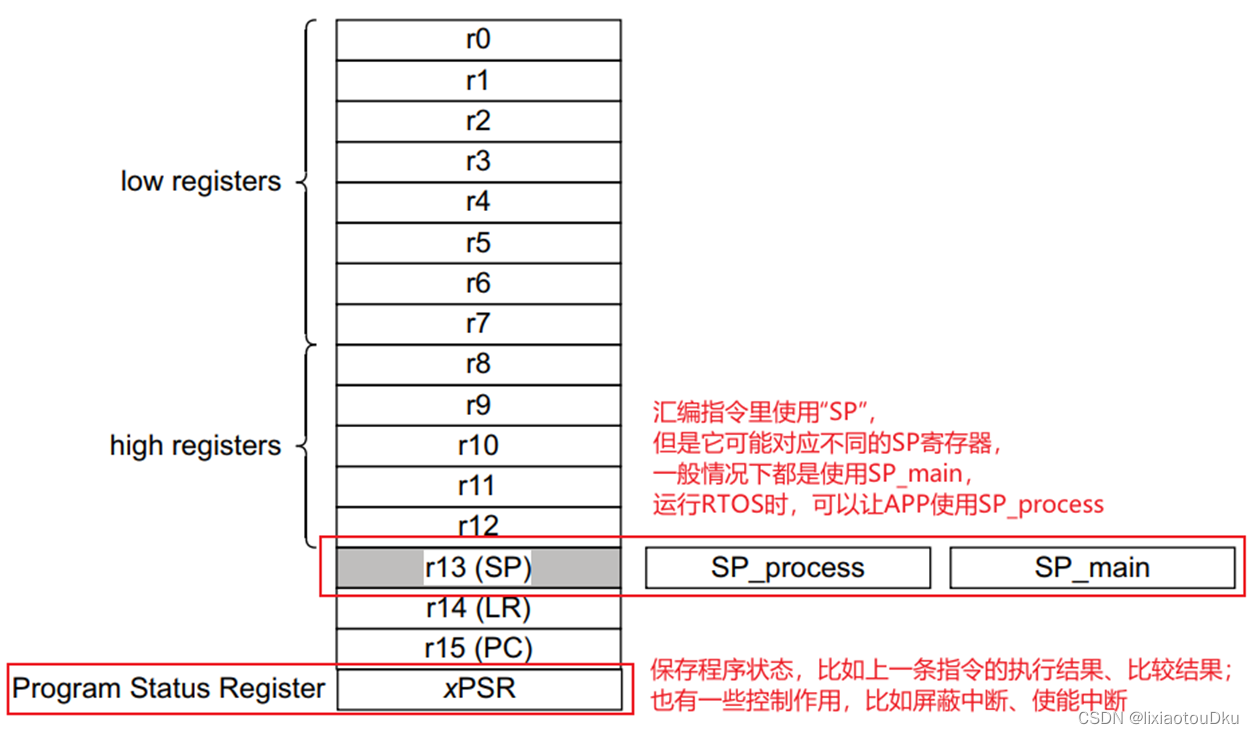

cortex-M3/M4

1）对于cortex-M3/M4来说，比较两个数时，结果保存在哪？
结果就保存在xPSR（Program Status Register）寄存器中

2）对于cortex-M3/M4来说，xPSR实际上对应3个寄存器：
① APSR：Application PSR，应用PSR
② IPSR：Interrupt PSR，中断PSR
③ EPSR：Exectution PSR，执行PSR

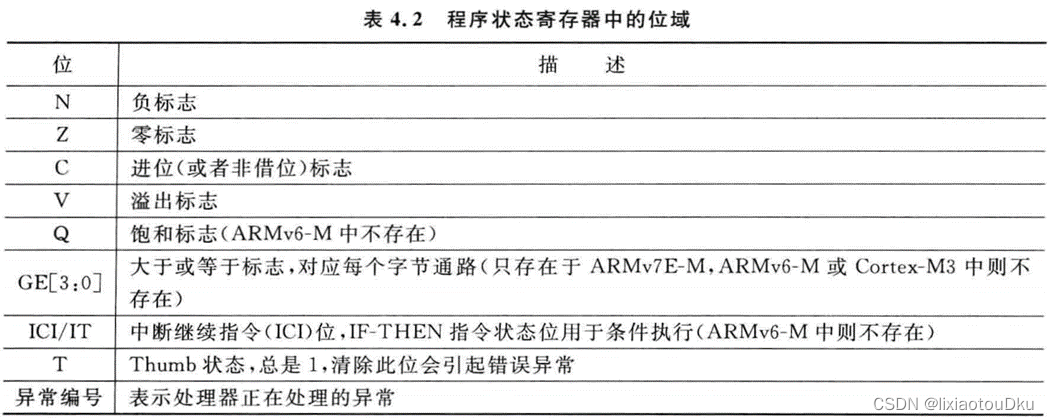

这3个寄存器的含义如下图所示


3）这3个寄存器，可以单独访问：
MRS R0, APSR ;读APSR
MRS R0, IPSR ;读IPSR
MSR APSR, R0 ;写APSR

这3个寄存器，也可以一次性访问：
MRS R0, PSR ; 读组合程序状态
MSR PSR, R0 ; 写组合程序状态

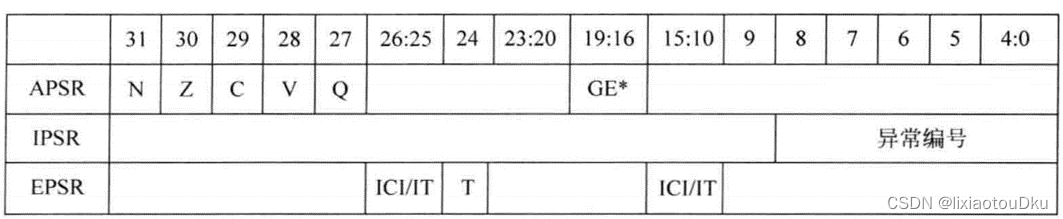

所谓组合程序状态，如下图所示：

cortex-A7

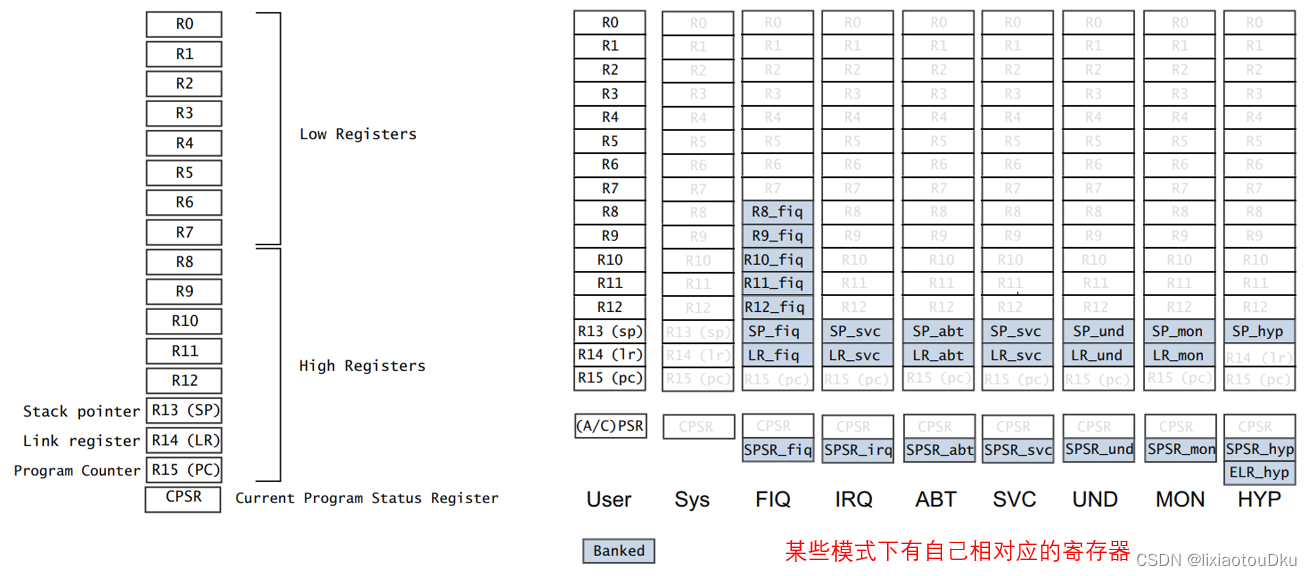

A7架构的寄存器介绍及相应的工作模式中的专用寄存器

1）对于A7来说：比较两个数时，结果保存在哪？
结果保存在CPSR（Current Program Status Register）寄存器中

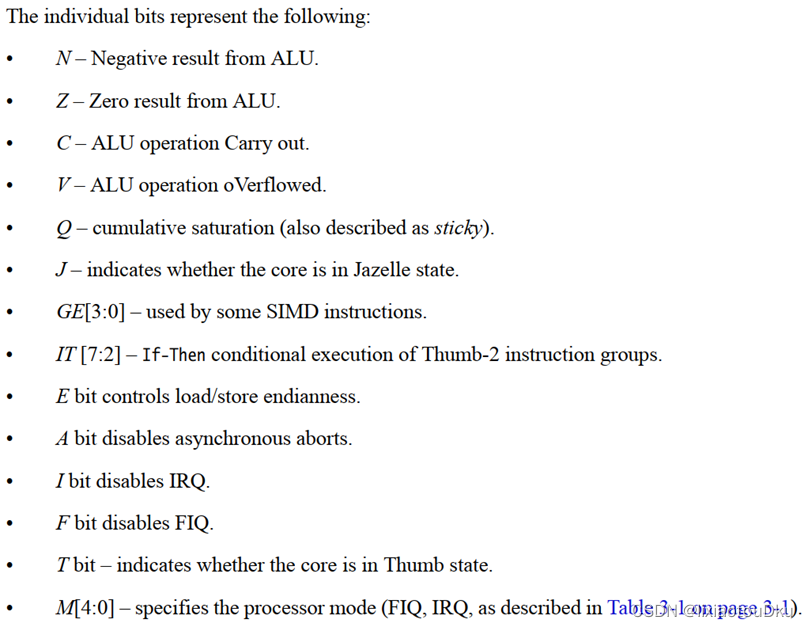

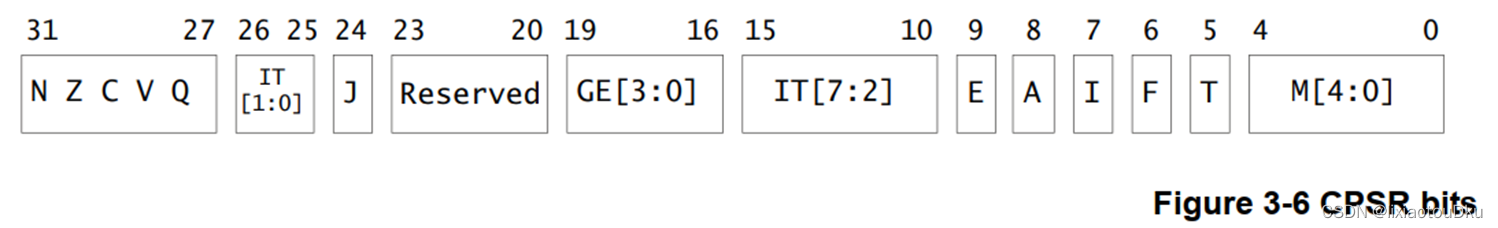

2）组合程序状态，与M3/M4的类似，但是异常编号不同

二、ARM汇编概述

一开始，ARM公司发布两类指令集：
① ARM指令集，这是32位的，每条指令占据32位，高效，但是太占空间
② Thumb指令集，这是16位的，每条指令占据16位，节省空间
要节省空间时用Thumb指令，要效率时用ARM指令。
一个CPU既可以运行Thumb指令，也能运行ARM指令。

怎么区分当前指令是Thumb还是ARM指令呢？
程序状态寄存器中有一位，名为“T”，它等于1时表示当前运行的是Thumb指令。
假设函数A是使用Thumb指令写的，函数B是使用ARM指令写的，怎么调用A/B？
我们可以往PC寄存器里写入函数A或B的地址，就可以调用A或B，
但是怎么让CPU在执行A函数是进入Thumb状态，在执行B函数时进入ARM状态？
做个手脚：
调用函数A时，让PC寄存器的BIT0等于1，即：PC=函数A地址+(1<<0)；
调用函数B时，让PC寄存器的BIT0等于0:，即：PC=函数B地址
麻烦吧？麻烦！
引入Thumb2指令集，它支持16位指令、32位指令混合编程。
有那么多指令集：ARM、Thumb、Thumb2，
不好记啊！
不用区分它们，不用担心，
ARM公司推出了： Unified Assembly Language
UAL，统一汇编语言，你不需要去区分这些指令集

2.1 日常工作中常用的几条汇编指令

MOV
LDR/STR
LDM/STM
AND/OR
ADD/SUB
B/BL
DCD
ADR/LDR
CMP
注：写不出很复杂的汇编程序？没必要写很复杂的，设置栈后就用C语言来写函数

2.2 汇编指令格式

以“数据处理”指令为例，UAL汇编格式为：

Operation表示各类汇编指令，比如ADD、MOV；
cond表示conditon，即该指令执行的条件；
S表示该指令执行后，会去修改程序状态寄存器；
Rd为目的寄存器，用来存储运算的结果；
Rn、Operand2是两个源操作数
参考：参考《DEN0013D_cortex_a_series_PG.pdf》P70、《ARM Cortex-M3与Cortex-M4权威指南.pdf》第5章

2.2.1 数据处理指令
