storm保证从spout发出的每个tuple都会被完全处理。这篇文章介绍storm是怎么做到这个保证的,以及我们使用者怎么做才能充分利用storm的可靠性特点。

Storm拓扑图在运行的时候数据流是以tuple的形式从spoutbolt节点传输,直到传输结束,在传输过程中,会有一个单独的bolt节点用来检测每个bolt的传输状态,这个bolt节点中有acter函数,每个bolt执行完tuple的时候会将tuple的执行结果,根id等反馈给acter,当acter判断所有的tuple全部处理完了,就会返回给stormstorm就知道所有的tuple执行完了,否则就标记为tuple没有执行成功,全部回滚。

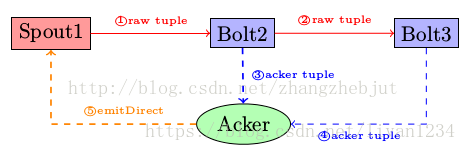

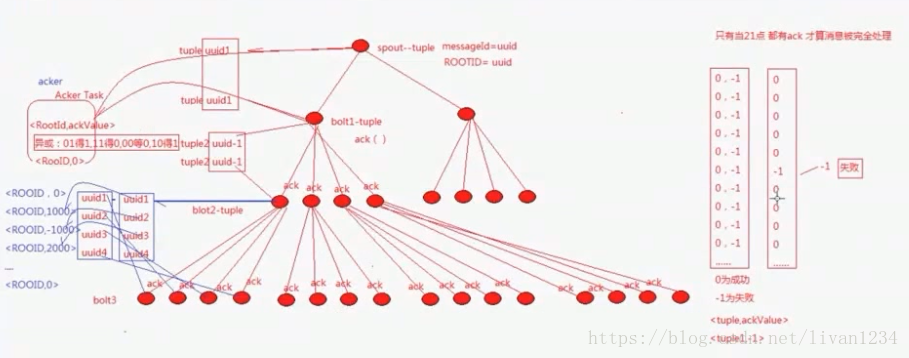

如下图介绍,具体内容见下面详细解释:

 、可靠性简介

Storm的可靠性是指Storm会告知用户每一个消息单元是否在一个指定的时间(timeout)内被完全处理。完全处理的意思是该MessageId绑定的源Tuple以及由该源Tuple衍生的所有Tuple都经过了Topology中每一个应该到达的Bolt的处理。

: timetout 可以通过Config.TOPOLOGY_MESSAGE_TIMEOUT_SECS 来指定

Storm中的每一个Topology中都包含有一个Acker组件。Acker组件的任务就是跟踪从某个task中的Spout流出的每一个messageId所绑定的Tuple树中的所有Tuple的处理情况。如果在用户设置的最大超时时间内这些Tuple没有被完全处理,那么Acker会告诉Spout该消息处理失败,相反则会告知Spout该消息处理成功,它会分别调用Spout中的failack方法。

Storm允许用户在Spout中发射一个新的源Tuple时为其指定一个MessageId,这个MessageId可以是任意的Object对象。多个源Tuple可以共用同一个MessageId,表示这多个源Tuple对用户来说是同一个消息单元,它们会被放到同一棵tuple树中,如下图所示:

Tuple

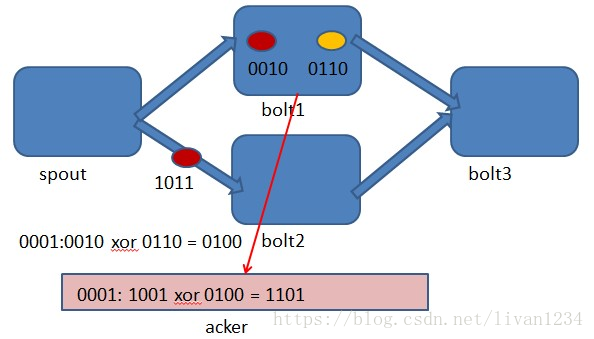

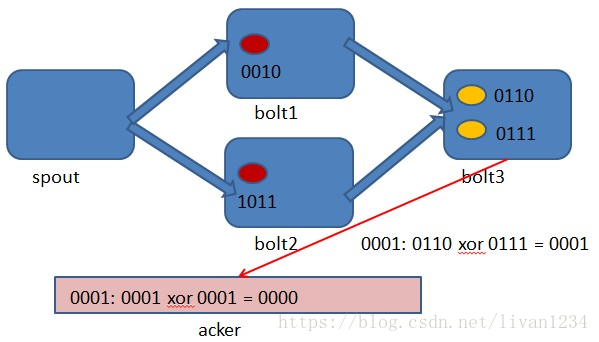

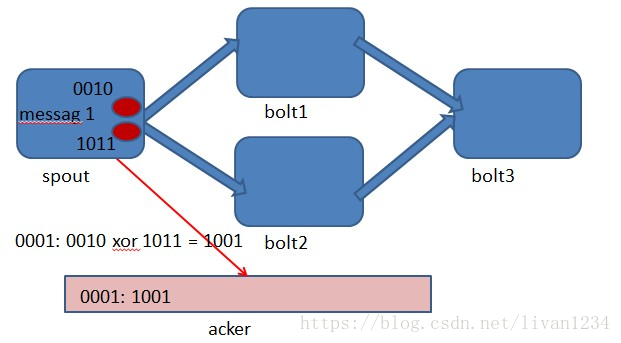

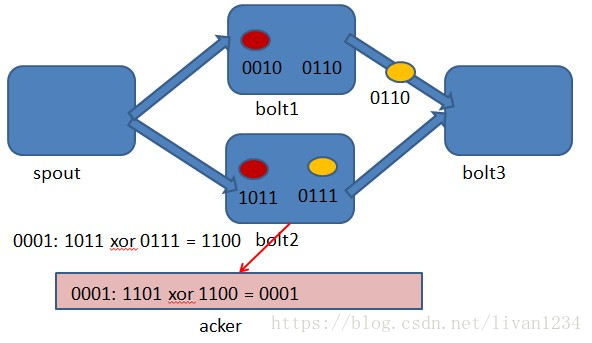

Spout中由message 1绑定的tuple1tuple2分别经过bolt1bolt2的处理,然后生成了两个新的Tuple,并最终流向了bolt3。当bolt3处理完之后,称message 1被完全处理了。

二、 Acker 原理分析

storm里面有一类特殊的task称为ackeracker bolt),负责跟踪spout发出的每一个tupletuple树。当acker发现一个tuple树已经处理完成了。它会发送一个消息给产生这个tuple的那个task。你可以通过Config.TOPOLOGY_ACKERS来设置一个topology里面的acker的数量,默认值是1。如果你的topology里面的tuple比较多的话,那么把acker的数量设置多一点,效率会高一点。

理解storm的可靠性的最好的方法是来看看tupletuple树的生命周期, 当一个tuple被创建,不管是spout还是bolt创建的,它会被赋予一个64位的id,而acker就是利用这个id去跟踪所有的tuple的。每个tuple知道它的祖宗的id(spout发出来的那个tupleid), 每当你新发射一个tuple,它的祖宗id都会传给这个新的tuple。所以当一个tupleack的时候,它会发一个消息给acker,告诉它这个tuple树发生了怎么样的变化。具体来说就是它告诉acker:  我已经完成了,我有这些儿子tuple, 你跟踪一下他们吧。

(spout-tuple-id, tmp-ack-val)

spout-tuple-id:包含了spoutID以及当前tupleID
tmp-ark-val =  tuple-id ^ (child-tuple-id1 ^ child-tuple-id2 ... )

tmp-ack-val是要acktupleid与由它新创建的所有的tupleid异或的结果。

当一个tuple需要ack的时候,它到底选择哪个acker来发送这个信息呢?

storm使用一致性哈希来把一个spout-tuple-id对应到acker 因为每一个tuple知道它所有的祖宗的tuple-id 所以它自然可以算出要通知哪个ackerack

注:一个tuple可能存在于多个tuple树,所有可能存在多个祖宗的tuple-id

acker是怎么知道每一个spout tuple应该交给哪个task来处理?

当一个spout发射一个新的tuple 它会简单的发一个消息给一个合适的acker,并且告诉acker它自己的id(taskid) 这样storm就有了taskid-tupleid的对应关系。 acker发现一个树完成处理了, 它知道给哪个task发送成功的消息。

Acker的高效性:

acker task并不显式的跟踪tuple树。对于那些有成千上万个节点的tuple树,把这么多的tuple信息都跟踪起来会耗费太多的内存。相反, acker用了一种不同的方式, 使得对于每个spout tuple所需要的内存量是恒定的(20 bytes) .  这个跟踪算法是storm如何工作的关键,并且也是它的主要突破。

一个acker task存储了一个spout-tuple-id到一对值的一个mapping。这个对子的第一个值是创建这个tupletaskid 这个是用来在完成处理tuple的时候发送消息用的。 第二个值是一个64位的数字称作:ack val, ack val是整个tuple树的状态的一个表示,不管这棵树多大。它只是简单地把这棵树上的所有创建的tupleid/acktupleid一起异或(XOR)

当一个acker task 发现一个 ack val变成0了, 它知道这棵树已经处理完成了。

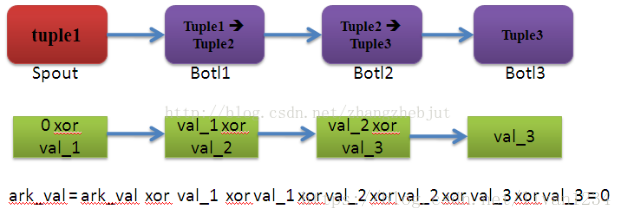

例如下图是一个简单的Topology

一个简单的 Topology

ack_val的初值为0varl_x表示新产生的tuple id ,它们经过Spout,Bolt1,Bolt2,Bolt3 处理,并与arv_val异或,最终arv_val变为0,表示tuple1被成功处理。

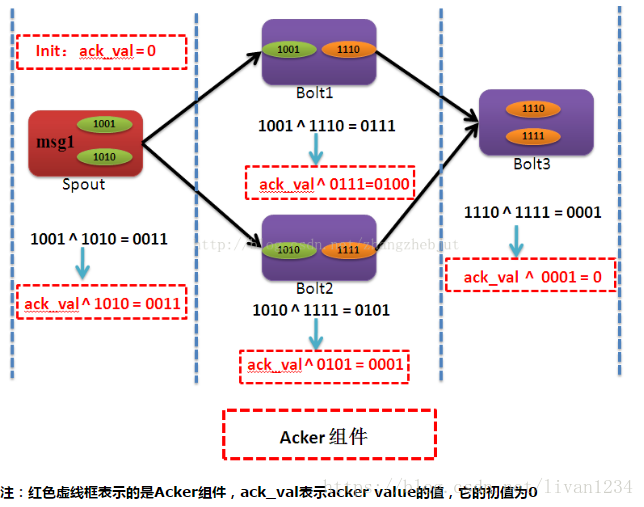

下面看一个稍微复杂一点的例子:

msg1绑定了两个源tuple,它们的id分别为10011010.在经过Bolt1处理后新生成了tuple id1110,新生成的tuple与传入的tuple 1001进行异或得到的值为0111,然后Bolt1通过spout-tuple-id映射到指定的Acker组件,向它发送消息,Acker组件将Bolt1传过来的值与ack_val异或,更新ack_val的值变为了0100。与此相同经过Bolt2处理后,ack_val的值变为0001。最后经Bolt3处理后ack_val的值变为了0,说明此时由msg1标识的Tuple处理成功,此时Acker组件会通过事先绑定的task id映射找到对应的Spout,然后调用该Spoutack方法。

其流程如下图所示:

注:

1. Acker (ack bolt)组件由系统自动产生,一般来说一个topology只有一个ack bolt(当然可以通过配置参数指定多个),bolt处理并下发完tuple给下一跳的bolt时,会发送一个ackack boltack bolt通过简单的异或原理(即同一个数与自己异或结果为零)来判定从spout发出的某一个Tuple是否已经被完全处理完毕。如果结果为真,ack bolt发送消息给spoutspout中的ack函数被调用并执行。如果超时,则发送fail消息给spoutspout中的fail函数被调用并执行,spout中的ackfail的处理逻辑由用户自行填写。

2. Acker对于每个Spout-tuple保存一个ack-val的校验值,它的初始值是0 然后每发射一个tuple ack一个tuple,那么tupleid都要跟这个校验值异或一下,并且把得到的值更新为ack-val的新值。那么假设每个发射出去的tuple都被ack了, 那么最后ack-val一定是0(因为一个数字跟自己异或得到的值是0)

A xor A = 0.

A xor B…xor B xor A = 0,其中每一个操作数出现且仅出现两次。

3. tupleid是随机的64位数字,ack val碰巧变成0(例如:ark_val = 1 ^ 2  ^ 3 = 0)而不是因为所有创建的tuple都完成了,这样的概率极小。算一下就知道了,就算每秒发生10000ack 那么需要50000000万年才可能碰到一个错误。而且就算碰到了一个错误,也只有在这个tuple失败的时候才会造成数据丢失。

看看storm在每种异常情况下是怎么避免数据丢失的:

1)由于对应的task挂掉了,一个tuple没有被ackstorm的超时机制在超时之后会把这个tuple标记为失败,从而可以重新处理。

2Acker挂掉了:这种情况下由这个acker所跟踪的所有spout tuple都会超时,也就会被重新处理。

3Spout挂掉了:在这种情况下给spout发送消息的消息源负责重新发送这些消息。比如KestrelRabbitMQ在一个客户端断开之后会把所有处理中的消息放回队列。

就像你看到的那样,storm的可靠性机制是完全分布式的,可伸缩的并且是高度容错的。

 、Acker 编程接口

Spout中,Storm系统会为用户指定的MessageId生成一个对应的64位的整数,作为整个Tuple TreeRootIdRootId会被传递给Acker以及后续的Bolt来作为该消息单元的唯一标识。同时,无论Spout还是Bolt每次新生成一个Tuple时,都会赋予该Tuple一个唯一的64位整数的Id

Spout发射完某个MessageId对应的源Tuple之后,它会告诉Acker自己发射的RootId以及生成的那些源TupleId。而当Bolt处理完一个输入Tuple并产生出新的Tuple时,也会告知Acker自己处理的输入TupleId以及新生成的那些TupleIdAcker只需要对这些Id进行异或运算,就能判断出该RootId对应的消息单元是否成功处理完成了。

   下面这个是spout要实现的接口:

public interface ISpout extends Serializable {

void open(Map conf, TopologyContext context,  SpoutOutputCollector collector);
void close();
void nextTuple();
void ack(Object msgId);
void fail(Object msgId);

首先storm通过调用spoutnextTuple方法来获取下一个tuple, Spout通过open方法参数里面提供的SpoutOutputCollector来发射新tuple到它的其中一个输出消息流, 发射tuple的时候spout会提供一个message-id, 后面通过这个message-id来追踪这个tuple

this.collector.emit(new Values("hello world"),msgId);
注:msgId是提供给Acker组件使用的,Acker组件使用msgId来跟踪Tuple

接下来, 这个发射的tuple被传送到消息处理者bolt那里, storm会跟踪由此所产生的这课tuple树。如果storm检测到一个tuple被完全处理了, 那么storm会以最开始的那个message-id作为参数去调用消息源的ack方法;反之storm会调用spoutfail方法。值得注意的是, storm调用ack或者failtask始终是产生这个tuple的那个task。所以如果一个spout被分成很多个task来执行, 消息执行的成功失败与否始终会通知最开始发出tuple的那个task

作为storm的使用者,有两件事情要做以更好的利用storm的可靠性特征。 首先,在你生成一个新的tuple的时候要通知storm; 其次,完成处理一个tuple之后要通知storm 这样storm就可以检测整个tuple树有没有完成处理,并且通知源spout处理结果。storm提供了一些简洁的api来做这些事情。

由一个tuple产生一个新的tuple称为:anchoring。你发射一个新tuple的同时也就完成了一次anchoring。看下面这个例子: 这个bolt把一个包含一个句子的tuple分割成每个单词一个tuple

public class SplitSentence implements IRichBolt {

      OutputCollector _collector;
      public void prepare(Map conf,  TopologyContext context,  OutputCollector collector) {
            _collector = collector;
      }
      public void execute(Tuple tuple) {
              String sentence = tuple.getString(0);
              for(String word: sentence.split(" ")) {
                    _collector.emit(tuple,new Values(word));
              }
           _collector.ack(tuple);
      }
     publicvoid cleanup() {}
     publicvoid declareOutputFields(OutputFieldsDeclarer declarer) {
                declarer.declare(newFields("word"));
     }
 }

看一下这个execute方法, emit的第一个参数是输入tuple 第二个参数则是输出tuple 这其实就是通过输入tuple anchoring了一个新的输出tuple。因为这个单词tuple”anchoring句子tuple”一起, 如果其中一个单词处理出错,那么这整个句子会被重新处理。作为对比, 我们看看如果通过下面这行代码来发射一个新的tuple的话会有什么结果。

_collector.emit(new Values(word));

用这种方法发射会导致新发射的这个tuple脱离原来的tuple(unanchoring), 如果这个tuple处理失败了, 整个句子不会被重新处理。一个输出tuple可以被anchoring到多个输入tuple。这种方式在stream合并或者stream聚合的时候很有用。一个多入口tuple处理失败的话,那么它对应的所有输入tuple都要重新执行。看看下面演示怎么指定多个输入tuple:

List<Tuple> anchors = new ArrayList<Tuple>();
anchors.add(tuple1);
anchors.add(tuple2);
_collector.emit(anchors,new Values(1,2,3));

我们通过anchoring来构造这个tuple树,最后一件要做的事情是在你处理完这个tuple的时候告诉storm,  通过OutputCollector类的ackfail方法来做,如果你回过头来看看SplitSentence的例子, 你可以看到句子tuple”在所有单词tuple”被发出之后调用了ack

你可以调用OutputCollector fail方法去立即将从消息源头发出的那个tuple标记为fail 比如你查询了数据库,发现一个错误,你可以马上fail那个输入tuple 这样可以让这个tuple被快速的重新处理, 因为你不需要等那个timeout时间来让它自动fail

每个你处理的tuple 必须被ack或者fail。因为storm追踪每个tuple要占用内存。所以如果你不ack/fail每一个tuple 那么最终你会看到OutOfMemory错误。

大多数Bolt遵循这样的规律:读取一个tuple;发射一些新的tuple;在execute的结束的时候ack这个tuple。这些Bolt往往是一些过滤器或者简单函数。Storm为这类规律封装了一个BasicBolt类。如果用BasicBolt来做, 上面那个SplitSentence可以改写成这样:

public class SplitSentence implements IBasicBolt {

    public void prepare(Map conf, TopologyContext context) {
       }
    public void execute(Tuple tuple, BasicOutputCollector collector) {
            String sentence = tuple.getString(0);
            for(String word: sentence.split(" ")) {
                    collector.emit(newValues(word));
            }
   }
    publicvoid cleanup() {}
    publicvoid declareOutputFields(OutputFieldsDeclarer declarer) {
             declarer.declare(newFields("word"));
    }
}

这个实现比之前的实现简单多了, 但是功能上是一样的,发送到BasicOutputCollectortuple会自动和输入tuple相关联,而在execute方法结束的时候那个输入tuple会被自动ack的。

作为对比,处理聚合和合并的bolt往往要处理一大堆的tuple之后才能被ack 而这类tuple通常都是多输入的tuple 所以这个已经不是IBasicBolt可以罩得住的了。

注:当一个Tuple处理失败的时候,storm不会自动的重发该tuple,需要用户自己来编写逻辑重新处理fail掉的Tuple,可以将其放入一个列表中,在nextTuple()中获取这些失败的tuple,重新发射。

 、调整可靠性

acker task是非常轻量级的, 所以一个topology里面不需要很多acker。你可以通过Strom UI(id: -1)来跟踪它的性能。 如果它的吞吐量看起来不正常,那么你就需要多加点acker了。

如果可靠性对你来说不是那么重要你不太在意在一些失败的情况下损失一些数据, 那么你可以通过不跟踪这些tuple树来获取更好的性能。不去跟踪消息的话会使得系统里面的消息数量减少一半, 因为对于每一个tuple都要发送一个ack消息。并且它需要更少的id来保存下游的tuple 减少带宽占用。

有三种方法可以去掉可靠性:

第一是把Config.TOPOLOGY_ACKERS 设置成 0. 在这种情况下, storm会在spout发射一个tuple之后马上调用spoutack方法。也就是说这个tuple树不会被跟踪。

第二个方法是在tuple层面去掉可靠性。 你可以在发射tuple的时候不指定messageid来达到不跟踪某个特定的spout tuple的目的。

最后一个方法是如果你对于一个tuple树里面的某一部分到底成不成功不是很关心,那么可以在发射这些tuple的时候unanchor它们。 这样这些tuple就不在tuple树里面, 也就不会被跟踪了。

五、关联代码

使用maven,代码如下。

pom.xml  参考 http://www.cnblogs.com/hd3013779515/p/6970551.html

MessageTopology.java

package cn.ljh.storm.reliability;
import org.apache.storm.Config;
import org.apache.storm.LocalCluster;
import org.apache.storm.topology.TopologyBuilder;
import org.apache.storm.utils.Utils;
public class MessageTopology {
    public static void main(String[] args) throws Exception {
        TopologyBuilder builder = new TopologyBuilder();
        builder.setSpout("MessageSpout", new MessageSpout(), 1);
        builder.setBolt("SpilterBolt", new SpliterBolt(), 5).shuffleGrouping("MessageSpout");
        builder.setBolt("WriterBolt", new WriterBolt(), 1).shuffleGrouping("SpilterBolt");
        Config conf = new Config();
        conf.setDebug(false);
        LocalCluster cluster = new LocalCluster();
        cluster.submitTopology("messagetest", conf, builder.createTopology());
        Utils.sleep(20000);
        cluster.killTopology("messagetest");
        cluster.shutdown();
    }
}

MessageSpou.java

package cn.ljh.storm.reliability;
import org.apache.storm.topology.OutputFieldsDeclarer;
import java.util.Map;
import org.apache.storm.spout.SpoutOutputCollector;
import org.apache.storm.task.TopologyContext;
import org.apache.storm.topology.base.BaseRichSpout;
import org.apache.storm.tuple.Fields;
import org.apache.storm.tuple.Values;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
public class MessageSpout extends BaseRichSpout {
   public static Logger LOG = LoggerFactory.getLogger(MessageSpout.class);
   private SpoutOutputCollector _collector;
   private int index = 0;
   private String[] subjects = new String[]{
           "Java,Python",
           "Storm,Kafka",
           "Spring,Solr",
           "Zookeeper,FastDFS",
           "Dubbox,Redis"
   };
   public void open(Map conf, TopologyContext context, SpoutOutputCollector collector) {
       _collector = collector;
   }
   public void nextTuple() {

       if(index < subjects.length){
           String sub = subjects[index];
           //使用messageid参数,使可靠性机制生效
           _collector.emit(new Values(sub), index);
           index++;
       }
   }
   public void declareOutputFields(OutputFieldsDeclarer declarer) {
       declarer.declare(new Fields("subjects"));
   }
   @Override
   public void ack(Object msgId) {
       LOG.info("【消息发送成功!】(msgId = " + msgId + ")");
   }
   @Override
   public void fail(Object msgId) {
       LOG.info("【消息发送失败!】(msgId = " + msgId + ")");
       LOG.info("【重发进行中。。。】");
       _collector.emit(new Values(subjects[(Integer)msgId]), msgId);
       LOG.info("【重发成功!】");
   }
}

SpliterBolt.java

package cn.ljh.storm.reliability;
import java.util.Map;
import org.apache.storm.task.OutputCollector;
import org.apache.storm.task.TopologyContext;
import org.apache.storm.topology.OutputFieldsDeclarer;
import org.apache.storm.topology.base.BaseRichBolt;
import org.apache.storm.tuple.Fields;
import org.apache.storm.tuple.Tuple;
import org.apache.storm.tuple.Values;
public class SpliterBolt extends BaseRichBolt {
    OutputCollector _collector;
    private boolean flag = false;
    public void prepare(Map conf, TopologyContext context, OutputCollector collector) {
      _collector = collector;
    }
    public void execute(Tuple tuple) {
        try{
            String subjects = tuple.getStringByField("subjects");
            String[] words = subjects.split(",");
            for(String word : words){
                //注意:要携带tuple对象,用于处理异常时重发策略。
                _collector.emit(tuple, new Values(word));
            }
            //对tuple进行ack
            _collector.ack(tuple);
        }catch(Exception ex){
            ex.printStackTrace();
            //对tuple进行fail,使重发。
            _collector.fail(tuple);
        }
    }
    public void declareOutputFields(OutputFieldsDeclarer declarer) {
      declarer.declare(new Fields("word"));
    }
  }

WriterBolt.java

package cn.ljh.storm.reliability;
import java.io.FileWriter;
import java.io.IOException;
import java.util.Map;
import org.apache.storm.task.OutputCollector;
import org.apache.storm.task.TopologyContext;
import org.apache.storm.topology.OutputFieldsDeclarer;
import org.apache.storm.topology.base.BaseRichBolt;
import org.apache.storm.tuple.Tuple;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
public class WriterBolt extends BaseRichBolt {
        private static Logger LOG = LoggerFactory.getLogger(WriterBolt.class);
        OutputCollector _collector;
        private FileWriter fileWriter;
        private boolean flag = false;
        public void prepare(Map conf, TopologyContext context, OutputCollector collector) {
          _collector = collector;
            if(fileWriter == null){
                try {
                    fileWriter = new FileWriter("D:\\test\\"+"words.txt");
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
        }
        public void execute(Tuple tuple) {
            try {
                String word = tuple.getStringByField("word");
                fileWriter.write(word + "\r\n");
                fileWriter.flush();
            } catch (Exception e) {
                e.printStackTrace();
                //对tuple进行fail,使重发。
                _collector.fail(tuple);
            }
            //对tuple进行ack
            _collector.ack(tuple);
        }
        public void declareOutputFields(OutputFieldsDeclarer declarer) {
        }
}

六、执行效果

1、代码要点说明

MessageSpout.java

1)发射tuple时要设置messageId来使可靠性机制生效

_collector.emit(new Values(sub), index);

2)重写ackfail方法

@Override
   public void ack(Object msgId) {
       LOG.info("【消息发送成功!】(msgId = " + msgId + ")");
   }
   @Override
   public void fail(Object msgId) {
       LOG.info("【消息发送失败!】(msgId = " + msgId + ")");
       LOG.info("【重发进行中。。。】");
       _collector.emit(new Values(subjects[(Integer)msgId]), msgId);
       LOG.info("【重发成功!】");
   }

SpliterBolt.java

1)发射新tuple时设置输入tuple参数,以使新tuple和输入tuple为一个整体

_collector.emit(tuple, new Values(word));

2)完成处理后进行ack,失败时进行fail

_collector.ack(tuple);
_collector.fail(tuple);

WriterBolt.java

1)完成处理后进行ack,失败时进行fail

_collector.ack(tuple);
_collector.fail(tuple);

2、正常处理结果

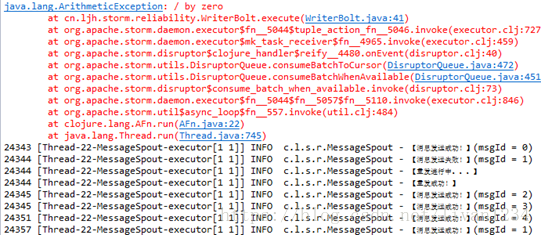

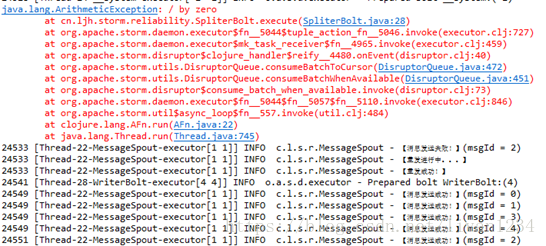

3、放开SpliterBolt 的错误代码

结果显示能够正确的重发。

4、放开SpliterBolt 的错误代码

能够正确进行重发,但是文件中storm字符串出现了两次。

5、总结

通过以上测试,如果在第一个bolt处理时出现异常,可以让整个数据进行重发,如果第二个bolt处理时出现异常,也可以让整个数据进行重发,但是同时出现了重复处理的事务性问题,需要进行特殊的处理。

1)如果数据入库的话,可以把messageId也进行入库保存。此messageId可以用来判断是否重复处理。

2)事务性tuple尽量不要拆分。

3)使用stormTrident框架。
