本文详细解释了QPainter中的视口与窗口坐标系统，展示了如何在不同坐标系间转换，并通过实例说明了视口设置对绘图的影响。重点在于理解默认坐标系、逻辑与物理坐标的关系，以及如何调整视口和窗口范围以实现预期效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、基础概念：

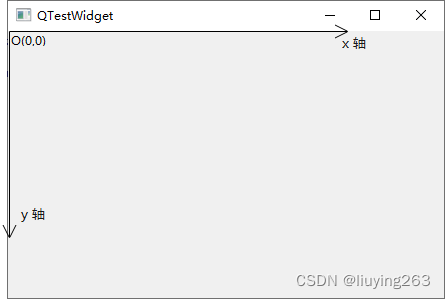

在QPainter的默认坐标系中，点（0,0）位于绘图设备的左上角，x坐标向右增长，y坐标向下增长。默认坐标系的每个像素占1 x 1大小的区域。

理论上，像素的中心取决于半像素坐标。例如，窗口部件的左上角像素覆盖了点（0,0）到点（1,1）的区域，它的中心在（0.5,0.5）位置。

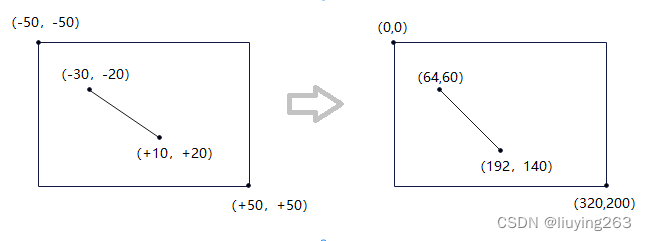

视口和窗口密不可分。视口是物理坐标系下指定的任意矩形。窗口和视口是同一个矩形，但是窗口是逻辑坐标系，窗口可以定义视口的逻辑坐标范围。

默认情况下，视口和窗口都设置设备的矩形。例如，如果设备是300 x 300的矩形，视口和窗口都是左上角为（0,0）的300 x 300 的相同矩形，此时逻辑坐标系和物理坐标系一致。

例如在逻辑坐标系下绘制一个左上角为（0,0）的100 x 100 的矩形，如下所示：

Widget::Widget(QWidget *parent)
	: QWidget(parent)
	, ui(new Ui::Widget)
{
	ui->setupUi(this);
	setPalette(QPalette(Qt::white));
	setAutoFillBackground(true);
	this->resize(300 , 300 ); // 设备坐标（物理坐标）
}

void Widget::paintEvent(QPaintEvent *event)
{
	Q_UNUSED(event);
	QPainter painter(this);

	//设置画笔
	QPen pen;
	pen.setWidthF(1); //线宽
	pen.setStyle(Qt::SolidLine);//线的类型，实线、虚线等
	pen.setCapStyle(Qt::FlatCap);//线端点样式
	pen.setJoinStyle(Qt::BevelJoin);//线的连接点样式
	pen.setColor(Qt::gray); //划线颜色

	pen.setColor(Qt::red); //划线颜色
	painter.setPen(pen);

	painter.drawText(QPoint(width() / 2, 10), QString("widget size (%1, %2)")
		.arg(width()).arg(height()));

	pen.setColor(Qt::blue); //划线颜色
	painter.setPen(pen);
	painter.drawRect(0, 0, 100, 100);
}

由上图可知，逻辑坐标系和物理坐标系一致的。

二、视口与窗口：

QPainter提供了视口(Viewport)和窗口(Window)两个坐标系，通过QPainter内部的坐标变换矩阵自动转换为绘图设备的物理坐标。

视口表示绘图设备（例如QImage, QPicture, QPixmap, QWidget等）的任意一个矩形区域的物理坐标，可以只选取物理坐标的一个矩形区域用于绘图。默认情况下，视口(Viewport)等于绘图设备的整个矩形区，属于物理坐标系。

视口矩形区域通过painter.setViewport(rect)方法设置，然后通过通过painter.setWindow()方法设定这个矩形区域的范围，配合使用，否则会出现问题（下文会举例写到）。

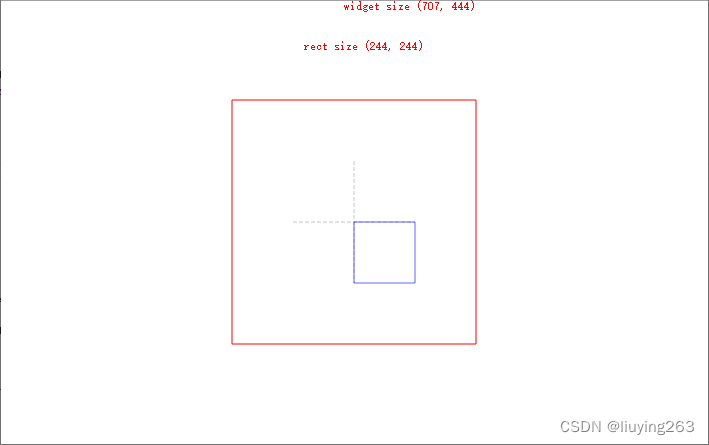

举例：在窗体部件（绘图设备）里取一块矩形（具体见代码）作为视口，同时设置视口矩形区域的范围（-100, -100, 200, 200），即左上角为（-100，-100），右下角为（100,100）。通过QPainter绘制一个左上角为（0,0），边长为100的正方形，如下所示：

void Widget::paintEvent(QPaintEvent *event)
{
	Q_UNUSED(event);
	QPainter painter(this);

	//设置画笔
	QPen pen;
	pen.setWidthF(1); //线宽
	pen.setStyle(Qt::SolidLine);//线的类型，实线、虚线等
	pen.setCapStyle(Qt::FlatCap);//线端点样式
	pen.setJoinStyle(Qt::BevelJoin);//线的连接点样式
	pen.setColor(Qt::gray); //划线颜色
	painter.setRenderHint(QPainter::Antialiasing);

	pen.setColor(Qt::red); //划线颜色
	painter.setPen(pen);

	int W = width();
	int H = height();

	painter.drawText(QPoint(width() / 2 - 10, 10), QString("widget size (%1, %2)")
		.arg(W).arg(H));

	int side = qMin(W, H);//去长和宽的小值
	// viewport矩形区
	QRect rect((W - side) / 2 + 100, (H - side) / 2 + 100, side - 200, side - 200);
    // 在原有坐标系下，绘制出Viewport区域
	painter.drawRect(rect);
	painter.drawText(QPoint(width()/2 - 50, 50), QString("rect size (%1, %2)")
		.arg(rect.width()).arg(rect.height()));

	painter.setViewport(rect);//设置 Viewport
	painter.setWindow(-100, -100, 200, 200); // 设置窗口范围，逻辑坐标

	// 绘制矩形中心十字线
	pen.setColor(Qt::gray);
	pen.setStyle(Qt::DashLine);
	painter.setPen(pen);
	painter.drawLine(QPoint(-100, 0), QPoint(100, 0));
	painter.drawLine(QPoint(0, -100), QPoint(0, 100));

	pen.setColor(Qt::blue); //划线颜色
	pen.setStyle(Qt::SolidLine);//线的类型，实线、虚线等
	painter.setPen(pen);
	painter.drawRect(0, 0, 100, 100);
}
