1、首先视口与物理坐标相对应，指的是我们在屏幕上看到的实际的一个个像素点和其坐标；窗口和逻辑坐标相对应。在Qt中进行绘图时，都是现在逻辑坐标系中绘制好，然后在转换到物理坐标系（视口）上去，所以Qt中的绘图函数的参数也都是针对逻辑坐标的。

(1)、默认情况下，逻辑坐标和物理坐标的原点和单位长度是一致的，所以下面代码绘制：

QPainter painter(this);

	painter.setRenderHint(QPainter::Antialiasing,true);
	//定义线性渐变对象
	QLinearGradient linearGradient(0,0,200,200);
	linearGradient.setColorAt(0.2,Qt::white);
	linearGradient.setColorAt(0.6,Qt::green);
	linearGradient.setColorAt(01.0,Qt::black);
	painter.setPen(QPen(QBrush(linearGradient),5));

	painter.drawLine(0,0,100,100);

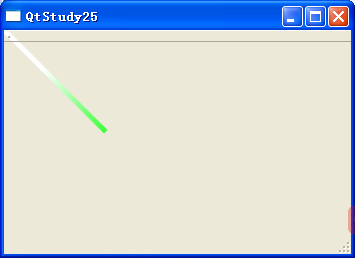

视口展现出来的绘制的线段大小永远是不变的，长和宽都是100.

(2)、进行setwindow后：

QPainter painter(this);

	/*设置逻辑坐
