altium designer 表转入allegro记录

Ad网表转入到 allegro有两种方式。

方式1：使用 skill 。方式2：使用工具Protel网表转Allegro.exe



原理就是把 ad产生的 protel格式或者telesis的网表转换成为 allegro 可以识别的 telesis格式的网表

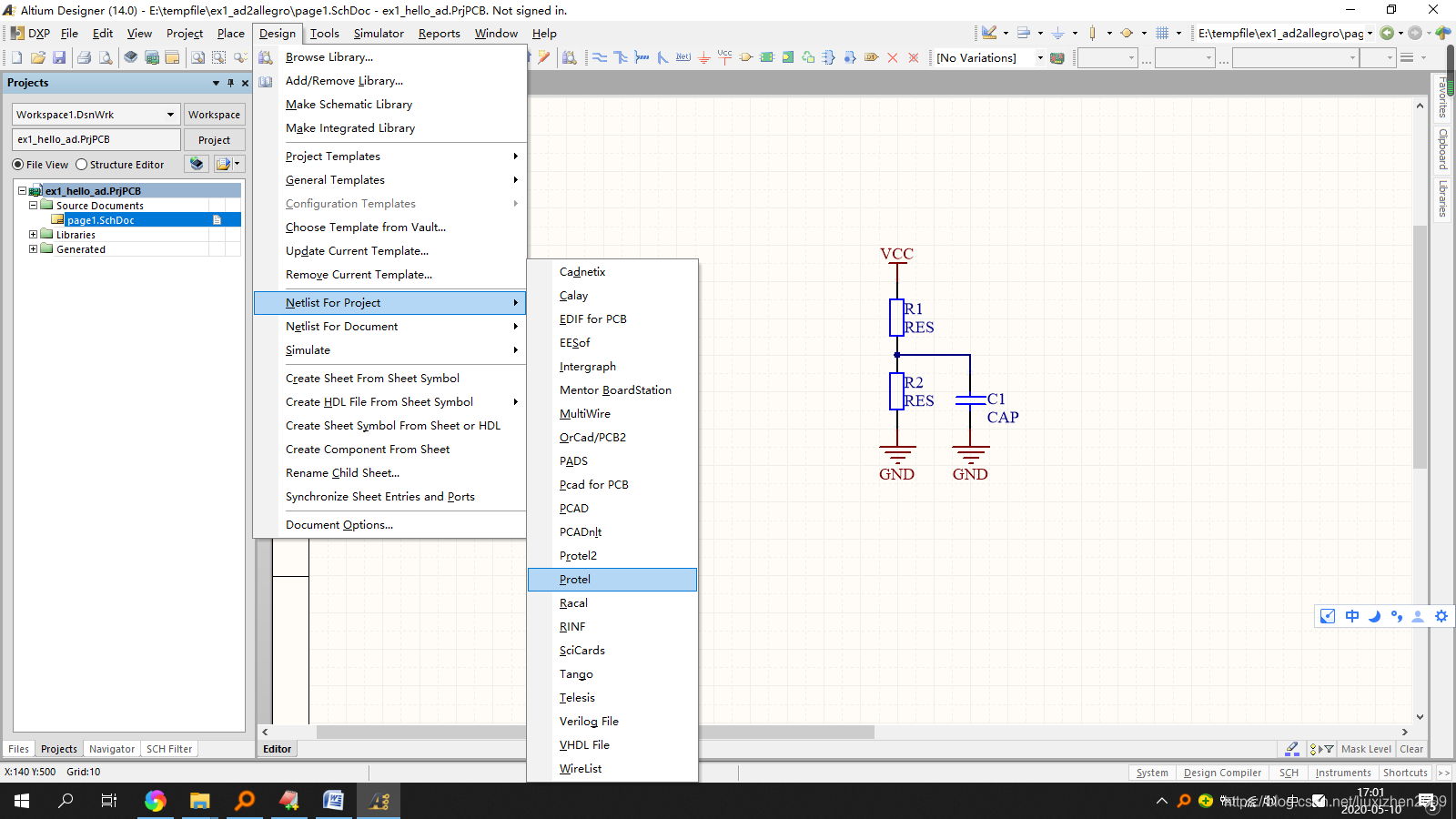

Ad 产生 网表的方式：design-》 netlist for project-》 protel 或者telesis 两种格式。





方式1：

1，从AD里面产生网表，记住是 protel格式的还是telesis格式的。

2，导入skill。

;命令：pta 导入 protel网表

load("./skill_Vincent/skill/p_a_netlist.il" "wg2005")

如果pta启动命令。

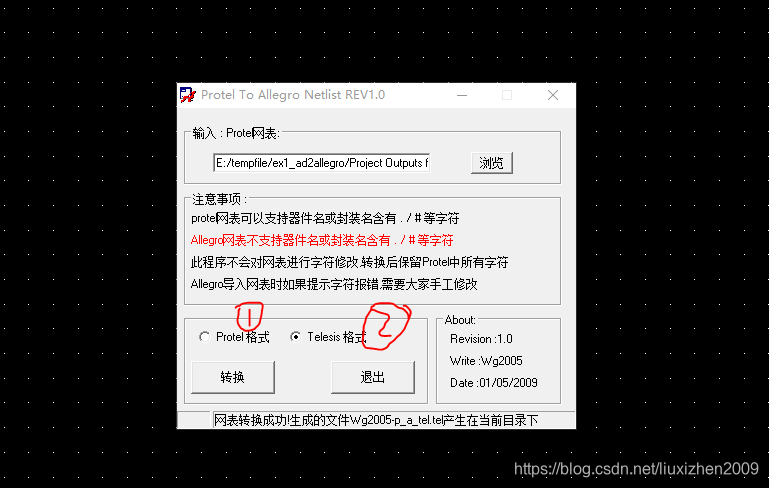

3，浏览选择ad产生的网表。

注意这一步，如果是从AD中产生的是 Protel格式的，就选择1，protel格式。 如果从AD中产生的事Telesis格式的，就选择2。

点击“转换”产生  allegro能识别的 Telesis格式网表。

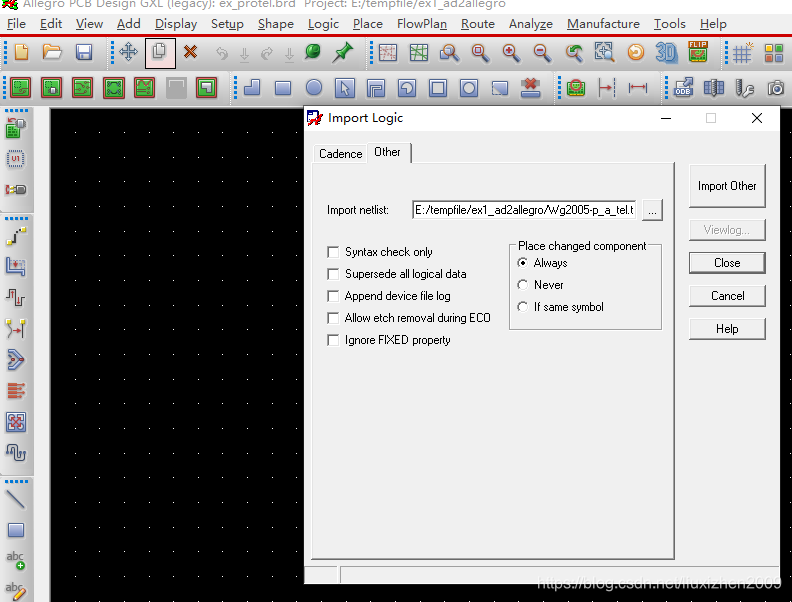

4，allegro导入网表

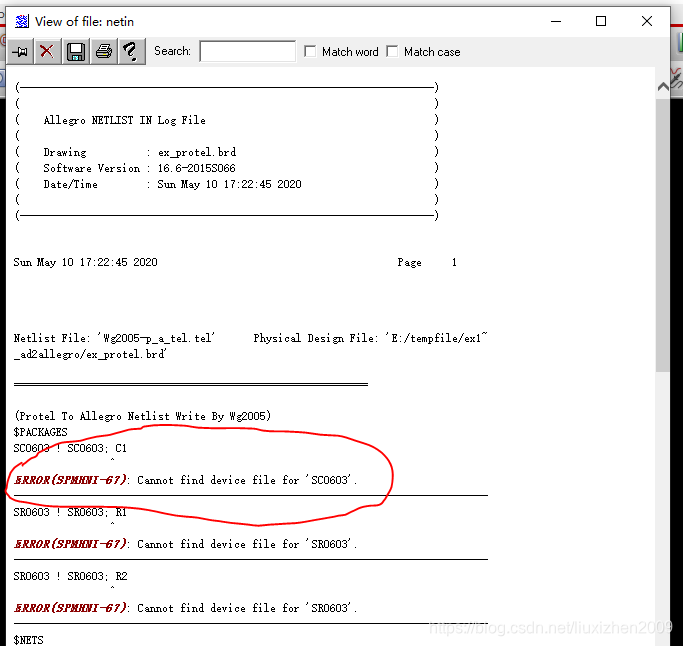

5，这个会产生一个错误。



这个错误是因为allegro的封装没产生 device file。

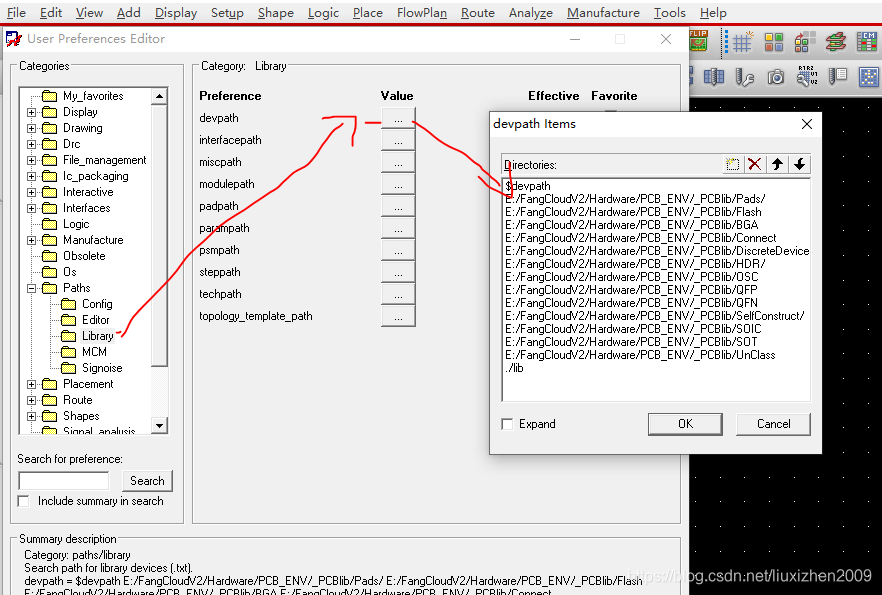

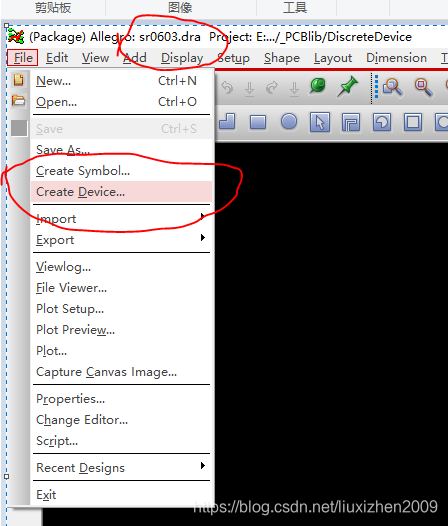

打开缺少 devicefile的封装，file ->  Create Device 能产生一个  SR0603.txt的文件。还要把这个文件添加到



还有批量产生deveice file的办法，我还没摸索。

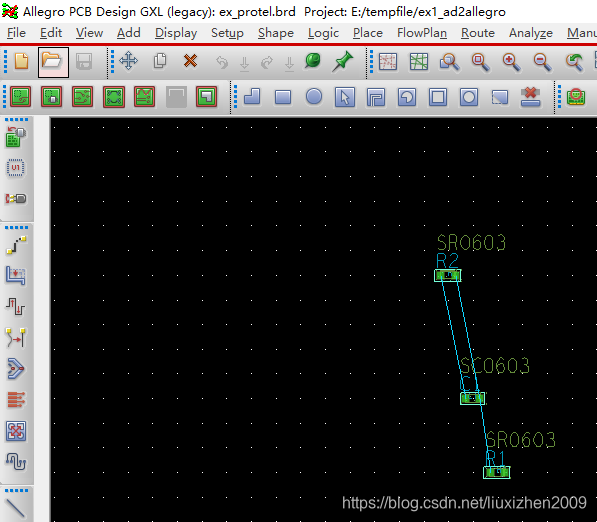

6，再次从allegro 导入网表就可以了。

方式2：

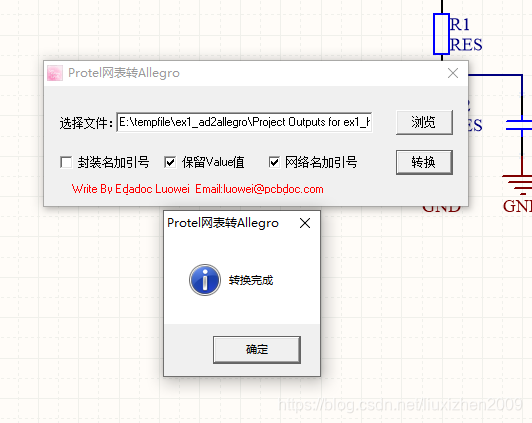

使用工具Protel网表转Allegro.exe



1. 从ad中产生网表。 注意这个软件只支持 protel格式的网表。

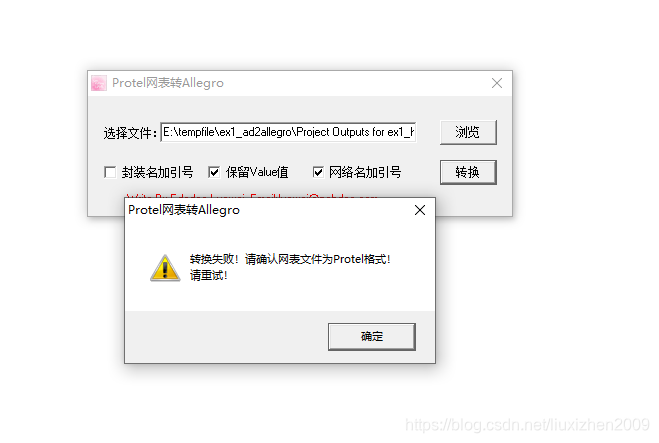

如果在ad产生网表的时候选择的 Telesis 格式的，会产生下面的错误。



所以要产生protel格式的。



按照方式1里面的描述导入产生的网表。 同样会遇到 缺少devicefile的问题。按照方式1的说明进行。产生devicefile后导入。

文中使用到的工具和例子：

https://download.youkuaiyun.com/download/liuxizhen2009/12406484

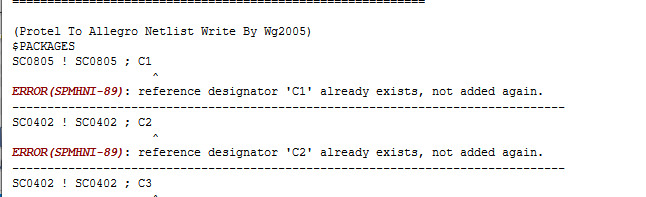

后面遇到了一个  altium更新后不能同步到 allegro的问题。

器件已经存在。不能再次导入。

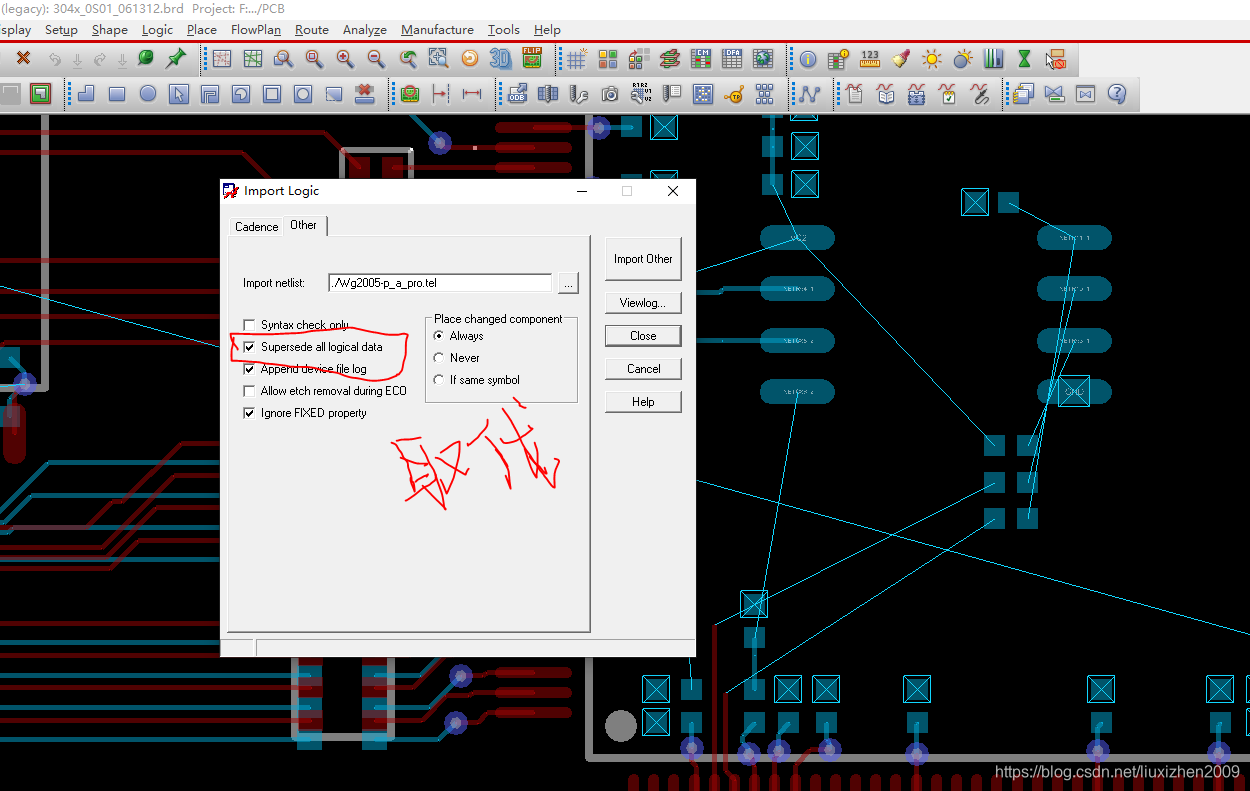

导入的时候，要选择这个选项。 supersede （取代）。
