定义

调用活动是在一个流程定义中调用另一个独立的流程定义，通常可以定义一些通用的流程作为
这种调用子流程，供其他多个流程定义复用。这种子流程使用 callActivity 元素来进行调用，很方
便地嵌入到主流程中，用起来比较方便。

图形标记

调用活动显示为标准的节点，它是一个圆角矩形，不过是粗边框，如图所示。

在这里插入图片描述

XML内容

调用活动的 XML 定义如下：

<callActivity id="Activity_1q7t28e" name="贷款额度审批" calledElement="ApproveLoanSubProcess" flowable:inheritVariables="true" flowable:processInstanceName="贷款额度审批" flowable:calledElementType="key">
    <extensionElements>
        <flowable:assigneeType>static</flowable:assigneeType>
        <flowable:formData />
        <flowable:modelBpmnExtension>[{"id":"8c7aefbf087f4d680fc36b871d77c967","modelId":"1252465dd6e511eda69100ff2cb2ed0e","modelKey":"ApproveLoanSubProcess","name":"贷款额度审批","appSn":"businessFlow","appName":"财务流程","categoryCode":"zshjt","categoryName":"中石化集团","status":3,"statusName":"已发布"}]</flowable:modelBpmnExtension>
    </extensionElements>
</callActivity>

调用活动是一个普通活动，需要通过 calledElement 属性引用被调用的外部流程定义的 key。调
用活动可以向子流程传递与接收流程变量：①使用 flowable:in 标签定义父流程变量传入到子流程流
程变量的映射，在子流程启动时复制到子流程；②使用用 flowable:out 标签定义子流程变量回传到父
流程变量的映射，在其结束时复制回主流程。调用活动的拓展属性如表所示：

属性名称	属性说明	示例
calledElement	被调用流程的 key，对应的流程定义应独立存在	`<callActivity calledElement="testProcessDefinitonKey">`
businessKey	子流程的 businessKey，可以使用表达式	`<callActivity flowable:businessKey="subProcessBusinessKey">`
inheritBusinessKey	值为 true 时子流程复用父流程的 businessKey，该属性在businessKey 属性没有配置时才生效	`<callActivity flowable:inheritVariables="true">`
inheritVariables	值为 true 时将父流程所有流程变量传递给子流程	`<callActivity flowable:inheritVariables="true">`
flowable:in	将父流程的流程变量传入子流程（父流程变量必须事先定义，否则将不能获取）	`<flowable:in source="someVariableInMainProcess" target="nameOfVariableInSubProcess"></flowable:in>`，source:主流程中的变量名称，可以使用表达式；target:在将主流程变量传递给子流程中变量的名称，一般和 sourse 同名避免错误的出现
flowable:out	调用活动执行完成后的结果	`<flowable:out source="someVariableInSubProcss"target="nameOfVariableInMainProcess"></flowable:out>，source:子流程中的变量名称，可以使用表达式；target:在将子流程变量传递给父流程中变量的名称，一般和 source 同名避免错误的出现`

由于主子流程是不同的实例，因此无法通过主流程的 key 查询子流程的任务，在查询子任务时需要使用子流程的 key 来进行查询。

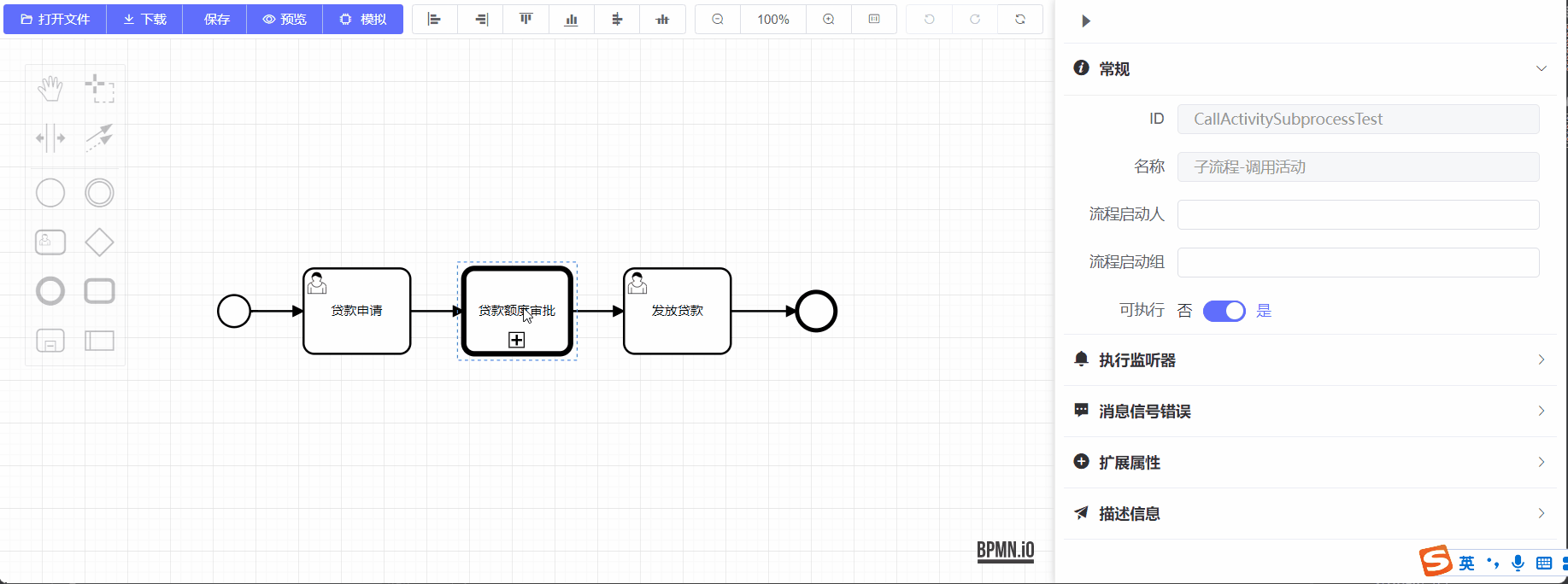

界面操作

在这里插入图片描述

使用示例

子流程设计

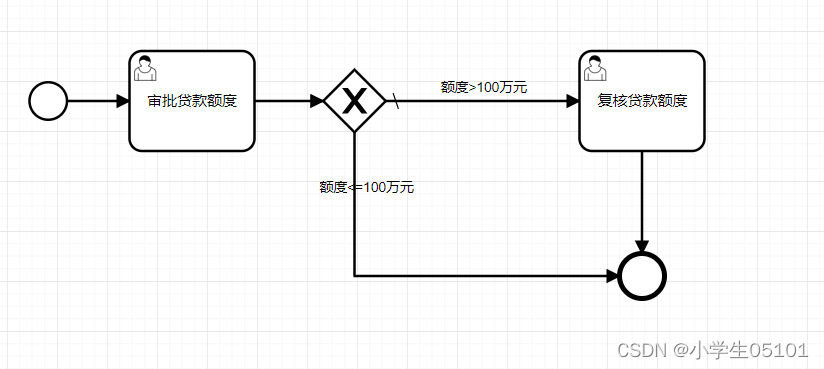

子流程如图所示，子流程发起后首先进入“审批贷款额度”用户任务节点，审批完成后
由分支网关进行分支决策：贷款额度小于 100w 流程直接结束；贷款额度大于 100w 进入“复核贷
款额度”用户任务节点，审批完成后流程结束。

在这里插入图片描述

子流程的XML内容

<process id="ApproveLoanSubProcess" name="子流程-调用活动-审批贷款子流程" isExecutable="true">
    <startEvent id="ab7ef4cb0c5e6455ab4406613fb6b198f" />
    <userTask id="a43f40e7a7d60446585661ed8b2232732" name="审批贷款额度">
      <extensionElements>
        <flowable:formData />
        <flowable:assigneeType>static</flowable:assigneeType>
      </extensionElements>
    </userTask>
    <sequenceFlow id="a75d9acf085184bc5b49fcbb29a7768e9" sourceRef="ab7ef4cb0c5e6455ab4406613fb6b198f" targetRef="a43f40e7a7d60446585661ed8b2232732" />
    <exclusiveGateway id="Gateway_09287wv" default="Flow_0nh3xov" />
    <sequenceFlow id="Flow_1yaqka8" sourceRef="a43f40e7a7d60446585661ed8b2232732" targetRef="Gateway_09287wv" />
    <userTask id="Activity_1pxhie8" name="复核贷款额度">
      <extensionElements>
        <flowable:formData />
        <flowable:assigneeType>static</flowable:assigneeType>
      </extensionElements>
    </userTask>
    <sequenceFlow id="Flow_0nh3xov" name="额度&#62;100万元" sourceRef="Gateway_09287wv" targetRef="Activity_1pxhie8" />
    <endEvent id="Event_1cgk4gr" />
    <sequenceFlow id="Flow_1wdrb0h" name="额度&#60;=100万元" sourceRef="Gateway_09287wv" targetRef="Event_1cgk4gr">
      <conditionExpression xsi:type="tFormalExpression">${loanAmount&lt;=1000000}</conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="Flow_1c8sxxy" sourceRef="Activity_1pxhie8" targetRef="Event_1cgk4gr" />
  </process>

主流程设计

主流程如图所示，主流程发起后进入“贷款申请”用户任务节点，提交后进入“贷款额
度审批”调用活动节点，父流程进入等待状态，启动并执行上述子流程，子流程结束后父流程继续
执行，进入“发放贷款”用户任务节点，办理完成后流程结束。

在这里插入图片描述

主流程的XML内容

<process id="CallActivitySubprocessTest" name="子流程-调用活动" isExecutable="true">
    <startEvent id="a3d0c6c7163c5499cb41510c83ba21645" />
    <userTask id="a8c6f47b1424b4115ba9f66434f10529e" name="贷款申请">
      <extensionElements>
        <flowable:formData />
        <flowable:assigneeType>static</flowable:assigneeType>
      </extensionElements>
    </userTask>
    <sequenceFlow id="a9b2a0637bfa449e29959c2b21d476125" sourceRef="a3d0c6c7163c5499cb41510c83ba21645" targetRef="a8c6f47b1424b4115ba9f66434f10529e" />
    <sequenceFlow id="Flow_14yhbzw" sourceRef="a8c6f47b1424b4115ba9f66434f10529e" targetRef="Activity_1q7t28e" />
    <callActivity id="Activity_1q7t28e" name="贷款额度审批" calledElement="ApproveLoanSubProcess" flowable:inheritVariables="true" flowable:processInstanceName="贷款额度审批" flowable:calledElementType="key">
      <extensionElements>
        <flowable:assigneeType>static</flowable:assigneeType>
        <flowable:formData />
        <flowable:modelBpmnExtension>[{"id":"8c7aefbf087f4d680fc36b871d77c967","modelId":"1252465dd6e511eda69100ff2cb2ed0e","modelKey":"ApproveLoanSubProcess","name":"贷款额度审批","appSn":"businessFlow","appName":"财务流程","categoryCode":"zshjt","categoryName":"中石化集团","status":3,"statusName":"已发布"}]</flowable:modelBpmnExtension>
      </extensionElements>
    </callActivity>
    <endEvent id="Event_16u42q4" />
    <userTask id="Activity_0olujzk" name="发放贷款">
      <extensionElements>
        <flowable:formData />
        <flowable:assigneeType>static</flowable:assigneeType>
      </extensionElements>
    </userTask>
    <sequenceFlow id="Flow_1dqsl2g" sourceRef="Activity_1q7t28e" targetRef="Activity_0olujzk" />
    <sequenceFlow id="Flow_0n0kqrn" sourceRef="Activity_0olujzk" targetRef="Event_16u42q4" />
  </process>
